本技術涉及一種口腔種植模型，特別是涉及一種一體式的口腔種植模型，屬于口腔模型。

背景技術：

1、口腔種植模型是用于模擬口腔種植手術及相關操作訓練的工具，能較為真實地呈現口腔環境，通過口腔種植模型，口腔醫學專業人員可以進行種植體植入、修復等操作的練習，熟悉手術步驟、掌握操作技巧和提高手眼協調能力，腔種植模型有不同的類型和規格，能夠滿足不同的教學和訓練需求，口腔種植模型對于培養優秀的口腔種植專業人才具有重要作用。

2、在培養優秀的口腔種植專業人，常常需要使用口腔種植模型給口腔種植專業人員進行練習操作，在使用口腔種植模型時，一般是將口腔種植模型放置在操作臺上進行練習，練習時不具備改變口腔種植模型角度以及固定的功能，當需要改變口腔種植模型操作角度時，不能夠被改變角度并固定，對操作造成不方便，影響練習效果，大大降低口腔種植模型的使用效果。

3、因此，亟需對一體式的口腔種植模型進行改進，以解決上述存在的問題。

技術實現思路

1、本實用新型的目的是提供一種一體式的口腔種植模型，通過擰松兩個調節螺母來對安裝板進行調節角度，通過擰緊調節螺母帶動連接凸塊向連接件移動，連接凸塊帶動矩形柱向連接件靠近，直至貼緊，用連接凹槽與連接凸塊增加連接件與矩形柱接觸面的摩擦力，能夠在改變安裝板角度后，對安裝板與固定底板進行固定，通過將安裝凸條卡在安裝槽內，擰緊固定螺栓帶動向彈簧移動，壓緊彈簧的同時對進行了固定，同時對安裝凸條以及口腔模型主體進行了固定，能夠?qū)谇环N植模型進行固定，實現了對口腔種植模型改變角度以及固定，提高操作角度的多樣性，有利于口腔種植模型使用，大大提高口腔種植模型的使用效果。

2、為了達到上述目的，本實用新型采用的主要技術方案包括：包括固定底板以及轉動件，所述固定底板的上表面上固定連接有兩個連接件，所述連接件關于所述固定底板的中心軸線對稱分布，所述連接件遠離所述固定底板的一端開設有連接孔；

3、所述轉動件的一側開設有矩形孔，所述矩形孔的兩端均滑動連接有矩形柱，兩個所述矩形柱相互遠離的一端均固定連接有螺紋柱，所述螺紋柱遠離所述矩形柱的一端延伸至所述連接件相遠離的一側外并螺紋連接有調節螺母，所述螺紋柱位于所述連接孔內。

4、優選的，兩個所述連接孔相靠近的一側均固定連接有若干個連接凹槽，兩個所述矩形柱相遠離的一側均固定連接有若干個連接凸塊，所述連接凸塊與所述連接凹槽相接觸。

5、優選的，所述轉動件遠離所述矩形孔的一側固定連接有安裝板，所述安裝板的上表面上開設有安裝槽以及固定連接有兩個擋板，所述擋板位于所述安裝板靠近所述轉動件的一側方向位置處。

6、優選的，所述安裝槽的內卡接有安裝凸條，所述安裝凸條的上表面上固定連接有口腔模型主體，所述口腔模型主體遠離所述安裝凸條的一側連接有若干個牙齒模型，所述口腔模型主體的兩端均固定連接有加強塊，所述加強塊相靠近的一側共同固定連接有加強桿。

7、優選的，所述加強塊遠離所述口腔模型主體的一端固定連接有鎖緊塊，所述鎖緊塊遠離所述加強塊的一端開設有彈簧安裝孔以及固定連接有環形擋片。

8、優選的，所述彈簧安裝孔的內壁上滑動連接有承壓活動板，所述承壓活動板與所述彈簧安裝孔的內底壁之間設有彈簧，所述彈簧的一端與所述彈簧安裝孔的內底壁相固定連接，所述彈簧的另一端與所述承壓活動板的一端相固定連接。

9、優選的，所述擋板的一側開設有螺紋孔，所述螺紋孔內螺紋連接有固定螺栓，所述固定螺栓的一端與所述承壓活動板的另一端相接觸。

10、本實用新型至少具備以下有益效果：

11、1、通過擰松兩個調節螺母來對安裝板進行調節角度，通過擰緊調節螺母帶動連接凸塊向連接件移動，連接凸塊帶動矩形柱向連接件靠近，直至貼緊，用連接凹槽與連接凸塊增加連接件與矩形柱接觸面的摩擦力，能夠在改變安裝板角度后，對安裝板與固定底板進行固定，通過將安裝凸條卡在安裝槽內，擰緊固定螺栓帶動向彈簧移動，壓緊彈簧的同時對進行了固定，同時對安裝凸條以及口腔模型主體進行了固定，能夠?qū)谇环N植模型進行固定，實現了對口腔種植模型改變角度以及固定，提高操作角度的多樣性，有利于口腔種植模型使用，大大提高口腔種植模型的使用效果。

技術特征：

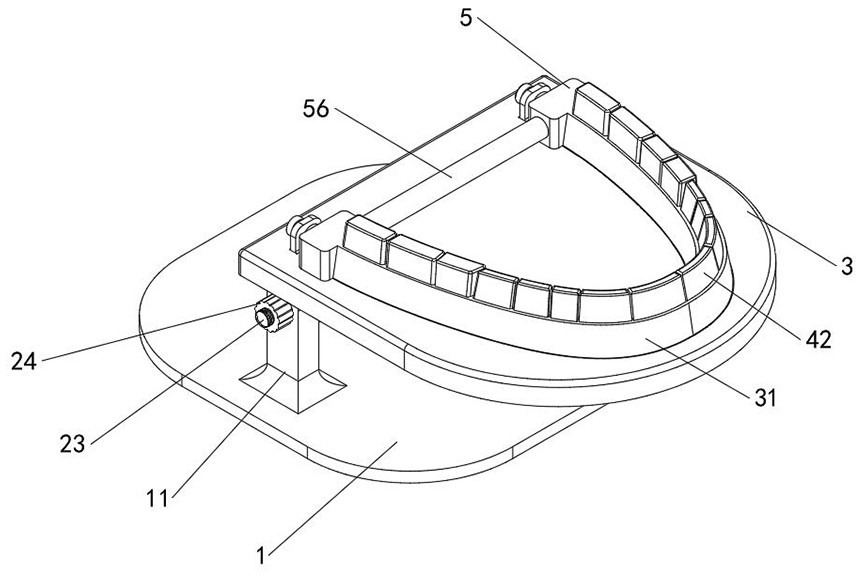

1.一種一體式的口腔種植模型，包括固定底板（1）以及轉動件（2），其特征在于：所述固定底板（1）的上表面上固定連接有兩個連接件（11），所述連接件（11）關于所述固定底板（1）的中心軸線對稱分布，所述連接件（11）遠離所述固定底板（1）的一端開設有連接孔（12）；

2.根據權利要求1所述的一種一體式的口腔種植模型，其特征在于：兩個所述連接孔（12）相靠近的一側均固定連接有若干個連接凹槽（13），兩個所述矩形柱（22）相遠離的一側均固定連接有若干個連接凸塊（25），所述連接凸塊（25）與所述連接凹槽（13）相接觸。

3.根據權利要求2所述的一種一體式的口腔種植模型，其特征在于：所述轉動件（2）遠離所述矩形孔（21）的一側固定連接有安裝板（3），所述安裝板（3）的上表面上開設有安裝槽（31）以及固定連接有兩個擋板（32），所述擋板（32）位于所述安裝板（3）靠近所述轉動件（2）的一側方向位置處。

4.根據權利要求3所述的一種一體式的口腔種植模型，其特征在于：所述安裝槽（31）的內卡接有安裝凸條（4），所述安裝凸條（4）的上表面上固定連接有口腔模型主體（41），所述口腔模型主體（41）遠離所述安裝凸條（4）的一側連接有若干個牙齒模型（42），所述口腔模型主體（41）的兩端均固定連接有加強塊（5），所述加強塊（5）相靠近的一側共同固定連接有加強桿（56）。

5.根據權利要求4所述的一種一體式的口腔種植模型，其特征在于：所述加強塊（5）遠離所述口腔模型主體（41）的一端固定連接有鎖緊塊（51），所述鎖緊塊（51）遠離所述加強塊（5）的一端開設有彈簧安裝孔（52）以及固定連接有環形擋片（53）。

6.根據權利要求5所述的一種一體式的口腔種植模型，其特征在于：所述彈簧安裝孔（52）的內壁上滑動連接有承壓活動板（54），所述承壓活動板（54）與所述彈簧安裝孔（52）的內底壁之間設有彈簧（55），所述彈簧（55）的一端與所述彈簧安裝孔（52）的內底壁相固定連接，所述彈簧（55）的另一端與所述承壓活動板（54）的一端相固定連接。

7.根據權利要求6所述的一種一體式的口腔種植模型，其特征在于：所述擋板（32）的一側開設有螺紋孔（33），所述螺紋孔（33）內螺紋連接有固定螺栓（34），所述固定螺栓（34）的一端與所述承壓活動板（54）的另一端相接觸。

技術總結
本技術涉及一種口腔種植模型技術領域，具體為一種一體式的口腔種植模型，包括固定底板以及轉動件，所述固定底板的上表面上固定連接有兩個連接件，所述連接件關于所述固定底板的中心軸線對稱分布，所述連接件遠離所述固定底板的一端開設有連接孔，所述轉動件的一側開設有矩形孔，所述矩形孔的兩端均滑動連接有矩形柱。本技術通過擰松兩個調節螺母來對安裝板進行調節角度，通過擰緊調節螺母帶動連接凸塊向連接件移動，連接凸塊帶動矩形柱向連接件靠近，直至貼緊，實現了對口腔種植模型改變角度以及固定，提高操作角度的多樣性，有利于口腔種植模型使用，大大提高口腔種植模型的使用效果。

技術研發人員：張洋,南鶴君,朱曉龍
受保護的技術使用者：威海華怡口腔門診部有限公司
技術研發日：20240611
技術公布日：2025/3/20
