本技術涉及展示裝置，具體涉及一種排水設計路線展示裝置。

背景技術：

1、市政給排水中的給水工程使為居民和廠、礦、運輸企業供應生活、生產用水的工程以及消防用水、道路綠化用水等；排水工程排除人類生活污水和生產中的各種廢水、多余的地面水的工程，在進行市政給排水工程的施工前，需要設計出給排水工程設計效果圖，之后需要有關工作人員進行檢查，在對效果圖進行展示時需要使用到展示裝置。

2、現有的排水設計路線效果圖展示裝置在使用時，主要是將效果圖貼合在展示板上進行展示，由于展示板大多是固定式設計且大小相對固定，使得在使用時，只能同時展示一定數量的效果圖，在需要展示不同的效果圖時，需要將原先的效果圖卸下再裝上新的效果圖，操作不夠便捷，同時現有的展示板不方便對尺寸不同的效果圖進行固定，導致對效果圖的固定效果不佳。

技術實現思路

1、為了克服現有技術的上述缺陷，本實用新型的實施例提供一種排水設計路線展示裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，一種排水設計路線展示裝置，包括兩組支撐桿，兩組所述支撐桿之間活動設置有展示板，所述展示板兩側均開設有展示槽，兩組所述展示槽內側均活動設置有多組安裝塊，多組所述安裝塊外側均活動設置有定位桿，所述定位桿外側端固定設置有拉頭，且定位桿另一端活動貫穿安裝塊并延伸至內側，所述定位桿另一端位于安裝塊內側部分固定設置有定位塊，所述展示板外側固定設置有兩組轉桿，兩組所述轉桿外側端均轉動設置有滑塊，所述支撐桿內側貫穿開設有對接滑塊的滑槽，所述滑塊在滑槽內限位滑動。

3、優選的，所述轉桿活動貫穿滑塊并延伸至外側，且轉桿外側端位于滑塊外側部分固定設置有螺紋桿，所述螺紋桿活動貫穿支撐桿并延伸至外側，且螺紋桿外側位于支撐桿外側部分螺紋套設有蝶形螺母。

4、優選的，所述支撐桿外側貫穿開設有對接螺紋桿的穿槽，所述穿槽外側設置有防滑面。

5、優選的，所述定位桿外側活動套設有限位彈簧，所述限位彈簧一端連接于拉頭，且限位彈簧另一端連接于安裝塊。

6、優選的，所述安裝塊外側固定設置有活動塊，所述展示槽內側開設有對接活動塊的活動槽。

7、優選的，所述支撐桿上側設置有鵝頸管，所述鵝頸管外側端固定設置有補光燈。

8、優選的，所述支撐桿下端固定設置有底座，所述底座下側設置有防滑墊。

9、本實用新型的技術效果和優點：

10、本實用新型通過設置轉桿、滑塊、滑槽、螺紋桿、蝶形螺母、穿槽等機構，且通過各個機構的相互配合，使得能夠方便對展示板進行正反面轉動，從而便于對展示板的正反面進行展示，提高展示裝置的展示效果，并且通過設置安裝塊、定位桿、拉頭、定位塊、限位彈簧、活動塊、活動槽等機構，且通過各個機構的相互配合，使得能夠方便不同尺寸的效果圖進行定位固定，滿足多種使用需求，適用性更佳，此外通過設置鵝頸管、補光燈等機構，且通過各個機構的相互配合，使得能夠方便對效果圖進行輔助照明補光，從而能夠更加細致的對效果圖進行查看，進一步提高效果圖的展示效果。

技術特征：

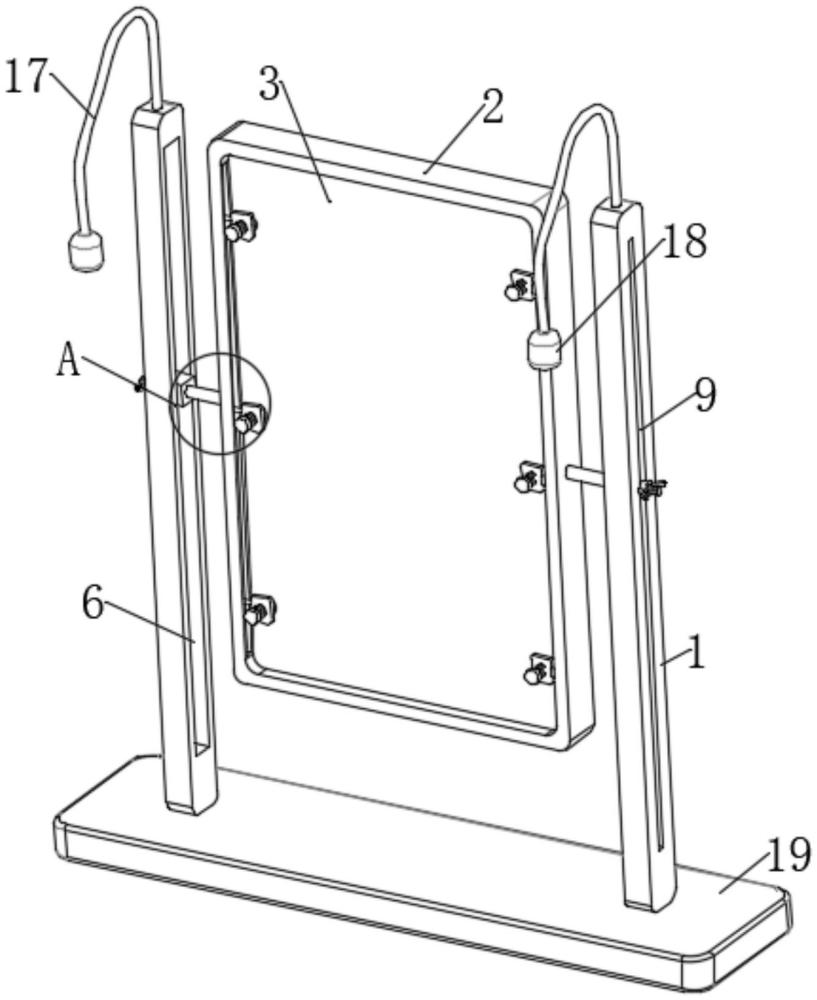

1.一種排水設計路線展示裝置，包括兩組支撐桿(1)，其特征在于，兩組所述支撐桿(1)之間活動設置有展示板(2)，所述展示板(2)兩側均開設有展示槽(3)，兩組所述展示槽(3)內側均活動設置有多組安裝塊(10)，多組所述安裝塊(10)外側均活動設置有定位桿(11)，所述定位桿(11)外側端固定設置有拉頭(12)，且定位桿(11)另一端活動貫穿安裝塊(10)并延伸至內側，所述定位桿(11)另一端位于安裝塊(10)內側部分固定設置有定位塊(13)，所述展示板(2)外側固定設置有兩組轉桿(4)，兩組所述轉桿(4)外側端均轉動設置有滑塊(5)，所述支撐桿(1)內側貫穿開設有對接滑塊(5)的滑槽(6)，所述滑塊(5)在滑槽(6)內限位滑動。

2.根據權利要求1所述的一種排水設計路線展示裝置，其特征在于：所述轉桿(4)活動貫穿滑塊(5)并延伸至外側，且轉桿(4)外側端位于滑塊(5)外側部分固定設置有螺紋桿(7)，所述螺紋桿(7)活動貫穿支撐桿(1)并延伸至外側，且螺紋桿(7)外側位于支撐桿(1)外側部分螺紋套設有蝶形螺母(8)。

3.根據權利要求2所述的一種排水設計路線展示裝置，其特征在于：所述支撐桿(1)外側貫穿開設有對接螺紋桿(7)的穿槽(9)，所述穿槽(9)外側設置有防滑面。

4.根據權利要求1所述的一種排水設計路線展示裝置，其特征在于：所述定位桿(11)外側活動套設有限位彈簧(14)，所述限位彈簧(14)一端連接于拉頭(12)，且限位彈簧(14)另一端連接于安裝塊(10)。

5.根據權利要求1所述的一種排水設計路線展示裝置，其特征在于：所述安裝塊(10)外側固定設置有活動塊(15)，所述展示槽(3)內側開設有對接活動塊(15)的活動槽(16)。

6.根據權利要求1所述的一種排水設計路線展示裝置，其特征在于：所述支撐桿(1)上側設置有鵝頸管(17)，所述鵝頸管(17)外側端固定設置有補光燈(18)。

7.根據權利要求1所述的一種排水設計路線展示裝置，其特征在于：所述支撐桿(1)下端固定設置有底座(19)，所述底座(19)下側設置有防滑墊。

技術總結
本技術公開了展示裝置技術領域內的一種排水設計路線展示裝置，包括兩組支撐桿，兩組支撐桿之間活動設置有展示板，展示板兩側均開設有展示槽，兩組展示槽內側均活動設置有多組安裝塊，多組安裝塊外側均活動設置有定位桿，定位桿外側端固定設置有拉頭，定位桿另一端位于安裝塊內側部分固定設置有定位塊，展示板外側固定設置有兩組轉桿，兩組轉桿外側端均轉動設置有滑塊，支撐桿內側貫穿開設有對接滑塊的滑槽，滑塊在滑槽內限位滑動。本技術通過簡單的安裝結構，能夠方便對展示板進行正反面轉動，從而便于對展示板的正反面進行展示，提高展示裝置的展示效果，其實用效果佳，值得現有市場推廣使用。

技術研發人員：曹署華,盧志中,朱偉堅,陳永杰
受保護的技術使用者：廣東中顥工程設計有限公司
技術研發日：20240710
技術公布日：2025/4/24
