本發明涉及led熒光板，具體涉及一種led熒光板及其控制方法。

背景技術：

1、led熒光板是當前常用的一種發光廣告板，其原理是利用熒光材料對光線的散射能力實現發光的效果。目前市面上常用的led熒光板多是在面板四周設置有燈帶，燈帶上設置有多個燈珠，每個燈珠具有若干個不同顏色的光源，通過控制器控制各個燈珠上不同顏色的光源的通斷電，改變燈珠發射的光線的顏色。燈珠發射的光線從面板的側面射入，在面板的內部傳遞。當面板上涂抹專用的熒光材料后，熒光材料在光線的照射下會散射光線，呈現出發光的效果。使用者可以根據需求使用多種顏色的熒光材料在面板上圖畫任意的圖案，來展示文字或圖畫信息。

2、當前所使用的led熒光板采用一整塊亞克力板作為導光的面板，燈珠設置在面板的四周，使用者可以只能控制整個熒光板的亮度，不能單獨改變某個特定區域的明暗，無法突出顯示指定區域，以突出顯示某些信息。并且無法根據圖畫的顏色改變背景色，以適應不同的顏色的需要。例如有些led熒光板會在面板的背面設置黑色背板，當使用者在面板上圖畫暗色調的熒光材料時，會導致圖畫顯示的不夠明顯。還有一些led熒光板不設置黑色背板，整個led熒光板呈現透明的效果，當使用者在面板上圖畫淺色調的熒光材料時，會導致與背景色相同或接近，使得文字或圖畫信息無法從背景中突出顯示出來。

3、雖然有些led熒光板可以通過控制特定的幾個燈珠的亮度或者顏色來改變led熒光板特定區域的顯示效果，但是由于亞克力板良好的導光效果，燈珠所發出的光線會在整個面板中傳播，導致整個面板的顯示效果會因為這幾個燈珠發生改變，特定區域的差異化顯示效果并不理想。

技術實現思路

1、為了解決led熒光板上對不同區域進行差異化顯示的技術問題，本技術提供一種led熒光板及其控制方法。

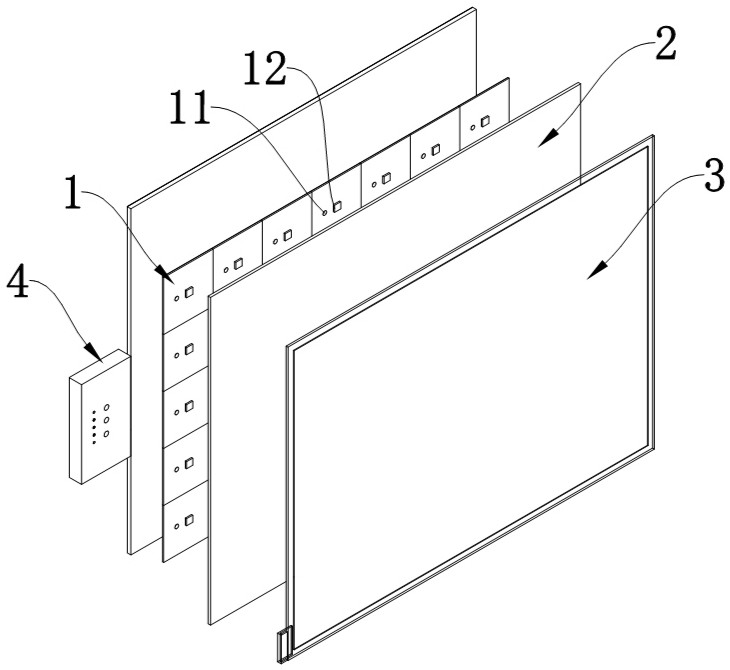

2、其中，led熒光板包括：電源、導光面板、多個照明單元、散光板以及控制組件。多個所述照明單元并排設置，每個所述照明單元均包括可見光譜傳感器以及至少一個第一燈珠，每個所述第一燈珠至少具有r、g、b三個顏色的光源，所述可見光譜傳感器用于測量所述導光面板上對應區域的熒光材料所發出的光線的光譜信息，并將所述光譜信息傳遞給所述控制組件。所述散光板平行設置于所述導光面板與所述照明單元之間，所述散光板用于散射所述第一燈珠發出的光線。所述導光面板采用導光材料制作，所述導光面板用于涂抹熒光材料，所述控制組件用于根據所述光譜信息控制所述第一燈珠。

3、當使用者在熒光面板上涂抹熒光材料后，熒光材料在散光板散射的光線的照射下發出不同顏色的光，可見光譜傳感器測量對應區域的熒光材料所發出的光線的光譜信息，并將光譜信息傳遞給控制組件，控制組件根據光譜信息改變第一燈珠的r、g、b三個顏色的光源發出光線的強弱，進而改變對應照射區域的散光板所散射光線的顏色，以使散光板的顏色與對應區域的熒光材料的顏色形成反差，達到突出顯示熒光材料的目的。

4、具體地，所述第一燈珠具有r、g、b、w四個顏色的光源。在大部分情況下，第一燈珠可以控制w顏色的光源工作，以發出白色的光線。白光具有很好的顯色性，可以準確的反映出熒光材料本身的顏色。

5、具體地，所述導光面板采用四線電阻觸摸控制板。當使用者在導光面板上涂抹熒光材料時，導光面板可向控制組件傳遞被觸摸區域的坐標信息，控制組件在接收到坐標信息后控制對應區域的照明單元通電，第一燈珠照亮對應的區域。而沒有涂抹熒光材料的區域所對應的第一燈珠則保持斷電狀態，不僅可以突出顯示熒光材料所展示的信息，還可以節省電能。

6、進一步地，所述led熒光板還包括至少一個照明燈帶，所述照明燈帶上設置有多個第二燈珠，所述照明燈帶設置于所述導光面板的側面，使所述第二燈珠發出的光線從側面照射到所述導光面板內。將第二燈珠作為主要光源，用于照射熒光材料，將第一燈珠作為背景光源，僅用于改變散光板的顏色，可以降低熒光材料的色彩偏差，提高顯色效果。

7、進一步地，所述照明單元還包括菲涅爾透鏡，所述菲涅爾透鏡具有平面和螺紋面，所述菲涅爾透鏡平行設置于所述可見光譜傳感器的感光元件與所述導光面板之間，所述菲涅爾透鏡的平面靠近所述感光元件，所述螺紋面靠近所述導光面板。菲涅爾透鏡可以將大角度入射的光線進行聚焦，或者將入射光線散射成平行光，可以很好的提高照射到感光元件上的光強，進而提高可見光譜傳感器的靈敏度以及觀測視角，從而可以減小可見光譜傳感器與導光面板之間的距離，使led熒光板的布置更加緊湊，減小led熒光板的體積。

8、進一步地，所述散光板具有多個形狀及大小與所述照明單元相同的散光區域，各個所述散光區域之間設置有不透明的隔斷層，所述隔斷層用于阻斷光線傳播。照明單元僅能夠照射對應的散光區域，使得相鄰的散光區域的光線不會相互影響，進而提高各個散光區域之間顏色的差異度，使散光板的顏色與熒光材料的顏色的對比更加明顯。

9、進一步地，所述led熒光板還包括底板以及邊框，所述底板與所述邊框配合形成容置所述電源、所述導光面板、全部所述照明單元、所述散光板以及所述控制組件的空間。

10、本技術還提供一種控制方法，用于控制上述led熒光板，包括以下步驟：

11、s1、獲取所述導光面板上對應區域的熒光材料所發出的光線的光譜信息，并分別得到r、g、b三個顏色對應的光強數值；

12、s2、計算光譜信息中r、g、b三個顏色對應的光強數值之和；

13、s3、分別計算r、g、b三個顏色的光強數值與光強數值之和的比值；

14、s4、分別計算r、g、b三個顏色的比值與1的絕對差值；

15、s5、根據r、g、b三個顏色與1的絕對差值控制所述第一燈珠的光源發光。

16、可見光的顏色的合成符合加法混色原理，并且是線性相加的。因此，在獲取熒光材料發射的光線的光譜信息后，將r、g、b三個顏色的占比翻轉后即可得到與熒光材料的顏色反差較大的顏色。

17、具體地，在步驟s5中，分別以r、g、b三個顏色與1的絕對差值作為r、g、b三個顏色的光源的占空比，控制三個顏色的光源工作。pmw調光技術是一種常用的調節led燈珠亮度或顏色的控制方法，其原理是通過控制led燈珠的占空比來實現改變亮度，即led在脈沖電流的控制下快速通斷電，通過改變led燈斷電時間與通電時間的比值來實現改變led燈的亮度。對于多色燈珠，則通過改變不同顏色的光源的占空比，來實現改變多色燈珠的顏色，該方法的優點在于能夠有效降低led燈的能耗。

18、具體地，在步驟s5中，分別將r、g、b三個顏色與1的絕對差值乘以三個光源的額定電流，得到r、g、b三個顏色的光源對應的目標電流值，控制三個顏色的光源工作。模擬調光技術也是一種常用的led燈調光技術，通過改變led燈珠的電流來改變led燈珠的亮度，同樣具有節能的優點。

19、本發明的技術效果和優點：

20、通過設置可見光譜傳感器，可以測量對應區域的熒光材料所發出的光線的光譜信息，并將光譜信息傳遞給控制組件，控制組件根據光譜信息控制第一燈珠的r、g、b三個顏色的光源改變發光的強弱，進而改變對應照射區域的散光板所散射光線的顏色，以使散光板的顏色與對應區域的熒光材料的顏色形成反差，達到突出顯示熒光材料的目的。
