本發明涉及激光投影領域，尤其涉及一種投影光機及激光投影裝置。

背景技術：

激光投影是近年來出現的一種全新技術，其基本原理是采用前投影的方式，投影光機投射出的圖像入射到一個反射鏡上，反射鏡把圖像反射到屏幕上。

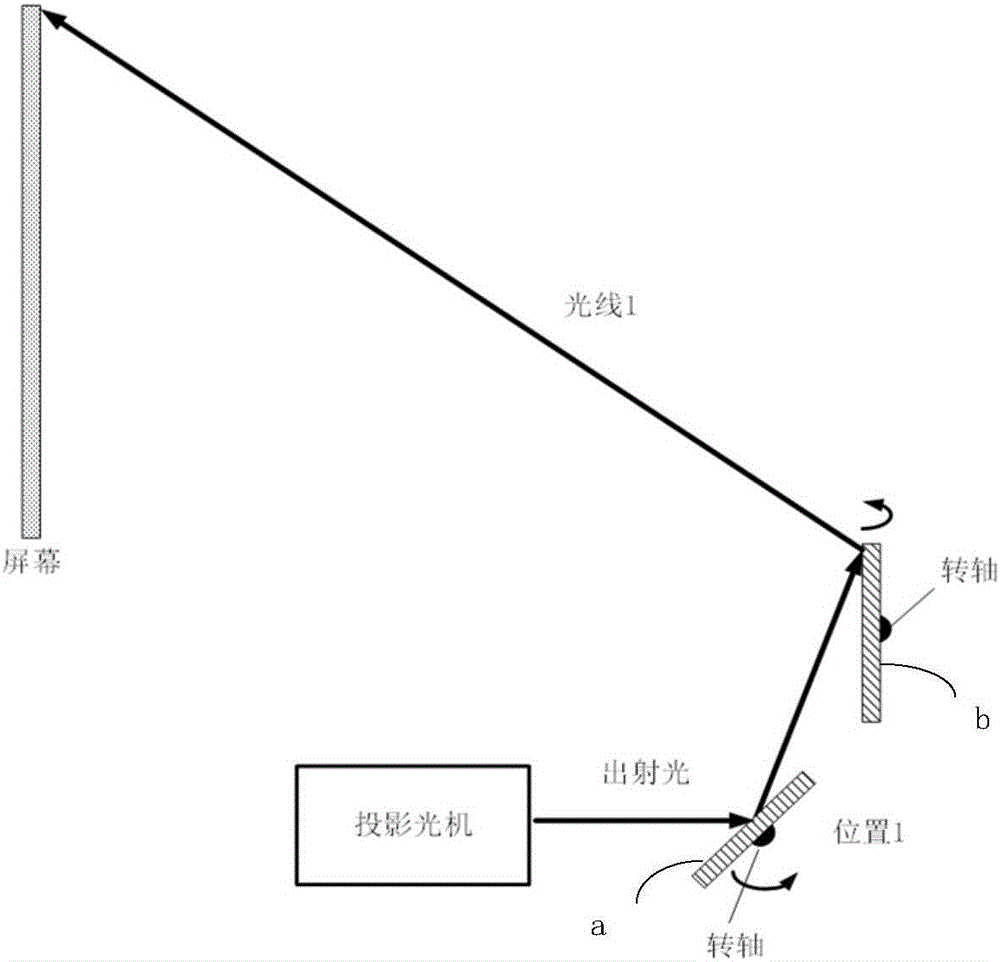

如圖1所示是現有激光投影的結構原理圖，投影光機通過激光器發光把圖像投射到反射鏡a上，反射鏡a有一個轉軸，可以使得反射鏡在平行于紙面方向轉動，然后光線被反射到反射鏡b上，同樣反射鏡b有一個轉軸，使得反射鏡b在垂直于紙面的方向轉動，最后光線被反射到一個屏幕上。反射鏡a控制行掃描，反射鏡b控制列掃描。由于激光器產生熱量較大，如果長時間發光會大大縮短使用壽命。

技術實現要素：

本發明提供一種投影光機及激光投影裝置，用以解決現有技術中激光器長時間發光縮短使用壽命的技術問題。

本發明一方面提供一種投影光機，包括：激光源模塊和光路控制模塊，其中，激光源模塊包括發射第一種光的第一激光源、發射第二種光的第二激光源和發射第三種光的第三激光源，光路控制模塊包括用于調節激光源模塊發射的各種光的光路，第一激光源、第二激光源和第三激光源交替發光。

進一步的，光路控制模塊包括第一二向色鏡、第二二向色鏡、第一反射鏡、第五反射鏡、第二反射鏡、第六反射鏡、第三反射鏡、第四反射鏡和第七反射鏡；第一反射鏡和第五反射鏡用于調節第一種光的光路，第二反射鏡和第六反射鏡用于調節第二種光的光路，第三反射鏡、第四反射鏡和第七反射鏡用于調節第三種光的光路；

其中，第一二向色鏡用于對依次經過第二反射鏡、第六反射鏡反射的第二種光進行反射后照射至所述第二二向色鏡，并且對依次經過第三反射鏡、第四反射鏡和第七反射鏡反射的第三種光進行投射后照射至所述第二二向色鏡；

第二二向色鏡用于對依次經過第一反射鏡、第五反射鏡調節的第一種光進行反射后照射至屏幕，并且對第一二向色鏡反射的第二種光和投射的第三種光進行投射后照射至屏幕。

進一步的，第一激光源、第二激光源和第三激光源各自的發光時間占空比為三分之一。

進一步的，第一種光、第二種光和第三種光各不相同。

進一步的，第一種光、第二種光和第三種光分別為紅光、藍光、綠光中的一種。

本發明另一方面提供一種激光投影裝置，包括光源控制模塊和如上述任一所述的投影光機，光源控制模塊用于控制投影光機中的激光源模塊的發光強度和發光時序。

進一步的，上述激光投影裝置還包括外部信號接入模塊、系統控制電路板和時序控制器，其中，外部信號接入模塊用于將接收到的外部信號傳遞給系統控制電路板，系統控制電路板用于將接收到的外部信號轉換成低壓差分信號，并將低壓差分信號傳送給時序控制器，時序控制器用于將低壓差分信號轉換成微型低壓差分信號及時序控制信號，并將微型低壓差分信號及時序控制信號傳送給光源控制模塊。

進一步的，光源控制模塊具體用于將接收到的微型低壓差分信號轉換成第一激光源、第二激光源和第三激光源需要的亮度電壓信號或亮度電流信號，并按照時序控制信號驅動第一激光源、第二激光源和第三激光源輪流發光。

本發明提供的投影光機及激光投影裝置，將第一激光源、第二激光源和第三激光源單獨控制可實現激光更高的色飽和度，并且第一激光源、第二激光源和第三激光源交替發光可大大增加激光器的使用壽命。

附圖說明

在下文中將基于實施例并參考附圖來對本發明進行更詳細的描述。其中：

圖1所示是現有激光投影的結構原理圖；

圖2為本發明一實施例提供的投影光機的結構示意圖；

圖3為本發明另一實施例提供的投影光機的結構示意圖；

圖4為本發明一實施例提供的激光投影裝置的結構示意圖。

在附圖中，相同的部件使用相同的附圖標記。附圖并未按照實際的比例繪制。

具體實施方式

下面將結合附圖對本發明作進一步說明。

圖2為本發明一實施例提供的投影光機的結構示意圖。如圖2所示，本實施例提供一種投影光機，包括：激光源模塊1和光路控制模塊2。其中，激光源模塊1包括發射第一種光的第一激光源11、發射第二種光的第二激光源12和發射第三種光的第三激光源13。光路控制模塊2包括用于調節激光源模塊1發射的各種光的光路。第一激光源11、第二激光源12和第三激光源13交替發光。

具體的，第一激光源11、第二激光源12和第三激光源13分別為三個不同的激光器。將第一激光源11、第二激光源12和第三激光源13單獨控制可實現激光更高的色飽和度。并且第一激光源11、第二激光源12和第三激光源13交替發光可大大增加激光器的使用壽命。

進一步的，圖3為本發明另一實施例提供的投影光機的結構示意圖。如圖3所示，光路控制模塊2包括第一二向色鏡25、第二二向色鏡26、調節第一種光的光路的第一反射鏡21和第五反射鏡29、調節第二種光的光路的第二反射鏡22和第六反射鏡28、調節第三種光的光路的第三反射鏡23、第四反射鏡24和第七反射鏡27。其中，第一二向色鏡25用于對依次經過第二反射鏡22、第六反射鏡28反射的第二種光進行反射后照射至所述第二二向色鏡，并且對依次經過第三反射鏡23、第四反射鏡24和第七反射鏡27反射的第三種光進行投射后照射至所述第二二向色鏡。第二二向色鏡26用于對依次經過第一反射鏡21、第五反射鏡29調節的第一種光進行反射后照射至屏幕，并且對第一二向色鏡25反射的第二種光和投射的第三種光進行投射后照射至屏幕。

如圖3中所示，光路控制模塊2包括4個反射鏡和2個二向色鏡，即第一反射鏡21、第二反射鏡22、第三反射鏡23、第四反射鏡24，第一二向色鏡25和第二二向色鏡26。其中，第一激光源11、第二激光源12和第三激光源13分別為B激光器、G激光器和R激光器。反射鏡是為了調節RGB激光的光路。第一二向色鏡25對綠光進行反射，同時對紅光投射。第二二向色鏡26對紅光和綠光進行投射，同時對藍光進行反射。

進一步的，第一激光源11、第二激光源12和第三激光源13各自的發光時間占空比為三分之一。第一種光、第二種光和第三種光各不相同且為紅光、藍光、綠光中的一種。

圖4為本發明一實施例提供的激光投影裝置的結構示意圖。如圖4所示，包括光源控制模塊3和上述實施例中的的投影光機4。其中，光源控制模塊3用于控制投影光機4中的激光源模塊1的發光強度和發光時序。

進一步的，上述激光投影裝置還包括外部信號接入模塊7、系統控制電路板6和時序控制器5。其中，外部信號接入模塊7用于將接收到的外部信號傳遞給系統控制電路板6。系統控制電路板6用于將接收到的外部信號轉換成低壓差分信號并將低壓差分信號傳送給時序控制器5。時序控制器5用于將低壓差分信號轉換成微型低壓差分信號及時序控制信號，并將微型低壓差分信號及時序控制信號傳送給光源控制模塊3。

外部信號接入模塊7將接收到的外部主機及顯卡傳遞的視頻圖形陣列(Video Graphics Array，簡稱VGA)、數字視頻接口(Digital Visual Interface，簡稱DVI)等外部信號傳遞給系統控制電路板6。系統控制電路板6將接收到的外部信號轉換成時序控制器5(Timing Controller，簡稱Tcon)能夠識別的低壓差分信號(Low-Voltage Differential Signaling，簡稱LVDS)信號。Tcon將LVDS信號轉換成激光源模塊1能夠識別的微型低壓差分信號(mini-Low-Voltage Differential Signaling，簡稱mini-LVDS)信號以及時序控制信號。

進一步的，光源控制模塊3具體用于將接收到的微型低壓差分信號轉換成第一激光源11、第二激光源12和第三激光源13需要的亮度電壓信號或電流信號，并按照時序控制信號驅動第一激光源11、第二激光源12和第三激光源13輪流發光。

雖然已經參考優選實施例對本發明進行了描述，但在不脫離本發明的范圍的情況下，可以對其進行各種改進并且可以用等效物替換其中的部件。尤其是，只要不存在結構沖突，各個實施例中所提到的各項技術特征均可以任意方式組合起來。本發明并不局限于文中公開的特定實施例，而是包括落入權利要求的范圍內的所有技術方案。
