技術領域

本發明涉及一種光纖接續組件，特別是，涉及一種可安裝在安裝壁上的具有卷軸的光纖接續組件。

背景技術：

在光纜通信網絡中，來自外部的光纜中的多條光纖分別與各個用戶的獨立光纖通過光纖接續的方式連接，從而形成通信網絡。光纖接續盒作為一種對不同光纖進行接續的設備，廣泛應用于光纜通信網絡中，適用于各種結構光纜的架空、管道、直埋等安裝環境。

傳統的光纖接續盒的托盤上一般包括由于存儲冗余光纖的光纖存儲裝置和多個中間軸，所述中間軸用于安裝對不同的光纖實現接續的光纖接續裝置，例如機械接續裝置、熔接接續裝置等。雖然傳統的光纖接線盒設有用于體積較小的存儲冗余光纖的存儲裝置，但卻不能超出體積較大的冗余光纜。因此需要根據用于安裝接線盒的支撐面板、以及接線盒的布置方式預留具有一定長度的冗余光纜。如果冗余光纜的長度預留的太短，則可能影響對光纜的光纖的順利對接。另一方面，如果冗余光纜的長度預留的太長，則不利于光纜及其光纖的維護和管理。

在另外一些傳統的光纖接續盒中，雖然設有用于預存光纜的卷軸，但不能將此卷軸嵌入墻內安裝。因此占用空間，影響美觀。

技術實現要素：

為解決現有技術中的上述和其它技術問題，本發明提出一種可快速安裝到安裝壁上的光纖接續組件，其用于存儲光纜或者光纖的卷軸可部分地采用嵌入方式安裝在安裝壁中。

本發明進一步提出一種光纖接續組件，光纖存儲裝置的卷軸具有可收縮到安裝壁內的收縮狀態和伸出到安裝壁外部的伸展狀態，便于對冗余的光纜或光纖進行管理和操作。

根據本發明進一步的方面，提供一種可安裝到安裝壁上的光纖接續組件，所述安裝壁上設有安裝孔，包括：接續面板，其正面被構造成安裝用于實現光纖接續的光纖接續裝置；光纖存儲裝置，至少部分容納于所述安裝孔中，并且光纖存儲裝置的一端與所述接續面板可拆卸地安裝在一起。

在上述光纖接續組件中，所述光纖存儲裝置包括一卷軸，用于預先存儲光纜或光纖。

在上述光纖接續組件中，所述光纖存儲裝置還包括一支撐架，所述卷軸安裝于所述支撐架上，而所述支撐架用于將所述光纖存儲裝置固定于所述安裝壁上。

在上述光纖接續組件中，支撐架包括支撐軸，卷軸與支撐軸可相對移動地套接在一起，并且，卷軸可以相對于支撐軸沿軸向從位于安裝孔中的收縮狀態移動至露于安裝孔之外的伸展狀態，當卷軸處于伸展狀態時，安裝人員可以從安裝壁外部將存儲在所述卷軸上的光纜或者光纖拉出。

在上述光纖接續組件中，卷軸與支撐軸可轉動地套接在一起。

在上述光纖接續組件中，所述光纖存儲裝置進一步包括中間軸，所述中間軸的第一端與所述卷軸可相對軸向移動地連接，所述中間軸的第二端與所述支撐軸可相對軸向移動地連接。

在上述光纖接續組件中，卷軸與中間軸的第一端可轉動地結合。

在上述光纖接續組件中，所述中間軸通過型面配合的方式可滑動地結合到所述支撐軸，以阻止所述中間軸相對于所述支撐軸轉動。

在上述光纖接續組件中，所述中間軸為大致的套筒結構并可滑動地套接在所述支撐軸上。

在上述光纖接續組件中，所述中間軸的內表面和所述支撐軸的外表面中的一個上設有沿軸向方向延伸的多個滑動凹槽，在另一個上設有分別與所述凹槽滑動地配合的多個滑動凸起。

在上述光纖接續組件中，所述支撐軸的外表面上設有所述滑動凹槽，所述中間軸的內表面的第一端附近設有所述滑動凸起。

在上述光纖接續組件中，所述滑動凹槽在靠近所述支撐軸的自由端的位置設有第一阻擋凸起和第一限制凸起，在卷軸從收縮狀態轉換到伸展狀態時，所述第一阻擋凸起與所述滑動凸起以鎖定方式配合以阻止所述中間軸脫離所述自由端，所述第一限制凸起與所述滑動凸起以卡扣方式配合以限制所述中間軸沿與原來的滑動方向相反的方向滑動。

在上述光纖接續組件中，所述滑動凹槽包括至少一個第一滑動凹槽和至少一個第二滑動凹槽，所述滑動凸起包括至少一個第一滑動凸起和至少一個第二滑動凸起。所述第一滑動凹槽在靠近所述支撐軸的自由端的位置設有第一阻擋凸起，所述第二滑動凹槽在靠近所述自由端的位置設有第一限制凸起，在卷軸從收縮狀態轉換到伸展狀態時，所述第一阻擋凸起與所述第一滑動凸起以鎖定方式配合以阻止所述中間軸脫離所述自由端，所述第一限制凸起與所述第二滑動凸起以卡扣方式配合以限制所述中間軸沿與原來的滑動方向相反的方向滑動。

在上述光纖接續組件中，所述中間軸的第一端在軸向方向上可移動地結合到所述卷軸的筒體內。

在上述光纖接續組件中，所述筒體的第一端的內側設有環形凸起，所述環形凸起與所述中間軸第一端附近的外表面可轉動地配合。

在上述光纖接續組件中，在所述中間軸的第一端設有多個第二阻擋凸起，所述第二阻擋凸起與所述環形凸起的遠離所述筒體的第一端的側緣以鎖定方式配合以在所述卷軸從收縮狀態轉換到伸展狀態時阻止所述卷軸脫離所述中間軸的第一端。

在上述光纖接續組件中，在所述環形凸起上設有多個第二限制凸起，在所述中間軸的外表面上設有環形凹槽，所述第二限制凸起與所述環形凹槽以卡扣方式配合以在卷軸從收縮狀態轉換到伸展狀態時限制所述卷軸沿與原來的滑動方向相反的方向滑動。

在上述光纖接續組件中，所述筒體的第二端的內側設有環形裙部，所述環形裙部與所述筒體的內壁之間具有間隙，在卷軸處于收縮狀態時，所述環形裙部位于所述中間軸的第二端與所述支撐軸的自由端之間，使得所述卷軸能夠相對于所述支撐軸和中間軸轉動。

在上述光纖接續組件中，所述環形裙部上設有環形限制凸起，所述支撐軸的自由端設有第三限制凸起，所述環形限制凸起與所述第三限制凸起以卡扣方式配合以在卷軸處于收縮狀態時限制所述卷軸遠離所述中間軸移動。

在上述光纖接續組件中，所述支撐架包括：基座，所述支撐軸被支撐在所述基座上；以及多個支撐臂，從所述基座的邊緣延伸，所述支撐架通過所述支撐臂安裝到所述安裝壁上。

在上述光纖接續組件中，所述支撐臂的自由端設有能夠結合到所述安裝壁的正面的凸緣。

在上述光纖接續組件中，所述凸緣上設有能夠插入到所述支撐壁內的固定銷。

在上述光纖接續組件中，所述支撐架進一步包括從所述支撐臂的邊緣延伸的多組定位裝置，所述定位裝置與所述支撐臂交替布置。

在上述光纖接續組件中，每組所述定位裝置包括多個定位彈片，所述定位彈片具有不同的長度。

在上述光纖接續組件中，所述定位彈片上設有定位凸起。

在上述光纖接續組件中，所述支撐臂具有彈性，所述支撐臂所在的圓周的外徑可大于所述安裝孔的直徑，當所述支撐臂裝入所述安裝孔中時發生彈性形變并通過對安裝孔施加的彈性應力將所述支撐臂固定于所述安裝孔中。

在上述光纖接續組件中，所述基座上設有多個向內凸起的彈性件。

在上述光纖接續組件中，所述光纖存儲裝置進一步包括中間軸，所述中間軸的第一端可轉動地并在軸向方向上可滑動地結合到所述支撐軸，所述中間軸的第二端在軸向方向上可移動地結合到所述卷軸。

在上述光纖接續組件中，所述卷軸的內表面和所述支撐軸的外表面中的一個上設有沿軸向方向延伸的多個滑動凹槽，在另一個上設有分別與所述凹槽滑動地配合的多個滑動凸起。

在上述光纖接續組件中，所述卷軸的外表面和所述支撐軸的內表面中的一個上設有沿軸向方向延伸的多個滑動凹槽，在另一個上設有分別與所述凹槽滑動地配合的多個滑動凸起。

在上述光纖接續組件中，所述支撐架上還形成有用于以卡扣方式固定到接續面板上的結合部。

在上述光纖接續組件中，所述接續面板上設有至少兩個安裝孔，用于配合鏍釘將所述接續面板固定于所述安裝壁上。

根據本發明的上述各種實施例的可方便地安裝到安裝壁上的光纖接續組件，由于卷軸可收縮到安裝壁內并且可以伸出到安裝壁之外，在安裝本發明的光纖存儲組件前，預先存儲足夠長的光纜于卷軸中，便于操作人員在之后的操作中從此光纖接續組件中快速拉出光纜，同時也便于對冗余的光纜或光纖進行維護、管理和操作。

為了使本發明的目的、特征及優點能更加明顯易懂，下面結合附圖和具體實施例對本發明作進一步說明。

附圖說明

圖1是示出根據本發明的光纖接續組件的一種實例性實施例的分解示意圖；

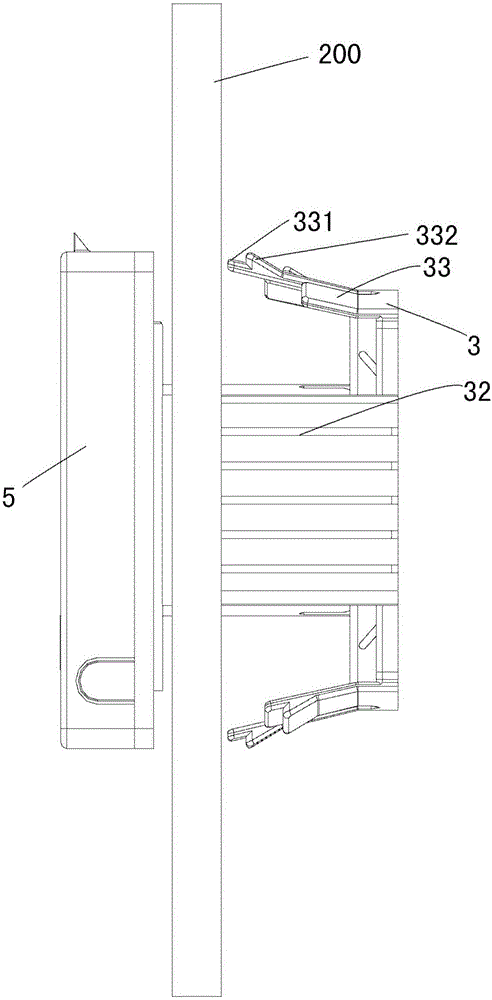

圖2是示出圖1所示的光纖接續組件安裝在安裝壁上時處于收縮狀態的側視圖，其中接續盒未固定在安裝壁上；

圖3是示出圖2所示的光纖接續組件從安裝壁后部觀察的立體示意圖；

圖4是示出圖2所示的光纖接續組件從安裝壁前部觀察的立體示意圖，其中接續盒已固定在安裝壁上；

圖5是示出圖4所示的光纖接續組件在蓋體已除去時的立體示意圖；

圖6是示出圖1所示的光纖接續組件安裝在安裝壁上時處于張開狀態的側視圖；

圖7是示出圖6所示的光纖接續組件從安裝壁后部觀察的立體示意圖；

圖8是示出本發明的光纖接續組件的安裝裝置在一個方向觀察的立體示意圖；

圖9是示出本發明的光纖接續組件的安裝裝置在另一個方向觀察的立體示意圖；

圖10是示出本發明的光纖接續組件的卷軸的立體示意圖；

圖11是示出圖10所示的卷軸的一種剖視圖；

圖12是示出本發明的光纖接續組件的中間軸的立體示意圖；

圖13是示出圖12所示的中間軸的一種剖視圖；

圖14是示出圖4所示的本發明的光纖接續組件沿A-A線的剖視圖；

圖15是示出圖6所示的本發明的光纖接續組件沿B-B線的剖視圖；

圖16是示出圖6所示的本發明的光纖接續組件沿C-C線的剖視圖；以及

圖17是示出圖6所示的本發明的光纖接續組件沿D-D線的剖視圖。

具體實施方式

雖然將參照含有本發明的較佳實施例的附圖充分描述本發明，但在此描述之前應了解本領域的普通技術人員可修改本文中所描述的發明，同時獲得本發明的技術效果。因此，須了解以上的描述對本領域的普通技術人員而言為一廣泛的揭示，且其內容不在于限制本發明所描述的示例性實施例。附圖中相同的附圖標記表示相同的組成部分。

圖1是示出根據本發明的光纖接續組件的一種實例性實施例的分解示意圖。根據本發明的總體構思的光纖接續組件100可實現對不同光纜的多條光纖之間的接續。本發明的光纖接續組件100可安裝到設有安裝孔201(參見圖6)安裝壁200上，包括：接續面板1和光纖存儲裝置10。如圖1和5所示，接續面板1具有一般接續面板的構造，并包括用于實現光纖接續的光纖接續裝置11、用于安裝光纖接續裝置11的安裝組件13、以及存儲冗余光纖的存儲裝置12。接續面板1上還安裝蓋體5。

參見圖1-7，根據本發明的光纖接續組件100的一種示例性實施例，接續面板1的背面可分離地安裝在安裝壁200的正面，并且接續面板1的正面被構造成安裝用于實現光纖接續的光纖接續裝置11。光纖存儲裝置10至少部分容納于安裝孔201中，并且光纖存儲裝置10的一端與接續面板1可拆卸地安裝在一起。

在一種示例性實施例中，光纖存儲裝置10包括卷軸2，卷軸(reel)2可拆卸地安裝在接續面板2的背面，被接續光纜或光纖例如以卷繞的方式存儲在卷軸2上。光纖存儲裝置10還包括支撐架3，卷軸2安裝于支撐架3上，支撐架3用于將光纖存儲裝置10安裝在安裝壁200上，例如安裝在安裝臂200的背面。支撐架3包括具有自由端的支撐軸31(參見圖9)，卷軸2與支撐軸31可相對移動地套接在一起，并且卷軸2可以相對于支撐軸31沿軸向從位于安裝孔201中的收縮狀態移動至露于安裝孔201之外的伸展狀態，當卷軸2處于伸展狀態時，安裝人員可以從安裝壁200外部將存儲在所述卷軸上的光纜或者光纖拉出。進一步地，卷軸2相對于支撐軸31可轉動地套接在一起并容納在支撐架3中。

本發明的光纖接續組件100的光纖存儲裝置進一步包括中間軸4，所述中間軸的第一端與所述卷軸2可相對軸向移動地連接，所述中間軸的第二端與所述支撐軸31可相對軸向方向(卷軸的收縮和伸展方向)移動地連接。通過調整所述中間軸4的長度，可以幫助安裝人員將卷軸2拉至安裝壁外最便于繞接冗余光纖的位置。在一種示例性實施例中，卷軸2被構造成能夠在支撐軸31上穿過安裝孔201(參見圖6)從安裝壁200的背面移動到安裝壁200的正面，以進入伸展狀態。中間軸4在軸向方向上可滑動地結合到支撐軸31，并且中間軸4的第一端(圖1中的左端，圖13中的上端)可轉動地結合到卷軸2。

進一步地，中間軸4通過型面配合的方式可滑動地結合到支撐軸31，即中間軸和支撐軸31具有彼此在形狀上配合的結構，這樣可以阻止中間軸4相對于支撐軸31轉動。

如圖1、12、13所示，中間軸4為大致的套筒結構并可滑動地套接在轉動軸31上。進一步地，中間軸4的內表面和支撐軸31的外表面中的一個上設有沿軸向方向延伸的多個滑動凹槽，在另一個上設有分別與凹槽滑動地配合的多個滑動凸起。在一種示例性實施例中，支撐軸31的外表面上設有滑動凹槽，中間軸4的內表面的第二端(圖13中的下端)附近設有滑動凸起。但可以理解，在一種替換的實施例中，支撐軸31的外表面上設有滑動凸起，而中間軸4的內表面上設有滑動凹槽。這樣，中間軸4可以通過滑動凸起在支撐軸31的滑動凹槽內沿軸向方向滑動，但由于滑動凸起的阻止作用而不能相對于支撐軸31轉動。

細細而言，參見圖6、8、9、12、13、15和16，設置在支撐軸31上的滑動凹槽包括至少一個第一滑動凹槽311和至少一個第二滑動凹槽316。設置在中間軸4的內表面上的滑動凸起包括至少一個第一滑動凸起42和至少一個第二滑動凸起43。在將卷軸2從收縮狀態改變到伸展狀態或者相反的過程中，第一滑動凸起42和第二滑動凸起43分別在第一滑動凹槽311和第二滑動凹槽316內滑動，同時阻止中間軸4相對于支撐軸31轉動。第一滑動凹槽311在靠近支撐軸31的自由端(頂端)的位置設有第一阻擋凸起312，第二滑動凹槽316在靠近支撐軸31的自由端的位置設有第一限制凸起313。這樣，在卷軸2從收縮狀態轉換到伸展狀態時，所述第一阻擋凸起312與第一滑動凸起42以鎖定方式配合以阻止中間軸4脫離支撐軸3的自由端，同時，所述第一限制凸起313與第二滑動凸起43以卡扣方式配合以限制中間軸4沿與原來的滑動方向(圖16向上的方向)相反的方向(圖16向下的方向)滑動。

參見圖13和15，第一阻擋凸起312與第一滑動凸起42都具有與軸向方向大致垂直的配合表面，因此當中間軸4滑動到使得第一阻擋凸起312與第一滑動凸起42配合時，除非破壞第一阻擋凸起312與第一滑動凸起42的結構，無論施加多大的力，中間軸4都將不能再繼續沿原來的方向進一步地滑動。因此，第一阻擋凸起312與第一滑動凸起42之間采用“鎖定方式配合”。

另一方面，參見圖13和16，第一限制凸起313與第二滑動凸起43都具有與軸向方向傾斜的配合表面。因此，在中間軸4從收縮狀態到伸展狀態的滑動過程中，由于施加了較大的力，允許第二滑動凸起43利用其自身的彈性而越過第一限制凸起313，同時形成伸展狀態。之后，所施加的力除去，第一限制凸起313將限制第二滑動凸起43沿與原來的滑動方向相反的方向滑動，即在圖16中限制中間軸向下滑動。但可以理解，如果施加較大的力，將解除第一限制凸起313對第二滑動凸起43的限制，允許中間軸4仍然向下滑動。因此，第一限制凸起313與第二滑動凸起43之間采用“卡扣方式配合”。

在上面描述了第一滑動凸起42和第二滑動凸起43設置在不同的滑動凹槽中的實施例，但本發明并不局限于此。在一種可替換的實施例中，每個滑動凹槽在靠近支撐軸的自由端的位置設有第一阻擋凸起和第一限制凸起，在卷軸2從收縮狀態轉換到伸展狀態時，所述第一阻擋凸起與所述滑動凸起以鎖定方式配合以阻止所述中間軸脫離所述自由端，所述第一限制凸起與所述滑動凸起以卡扣方式配合以限制所述中間軸沿與原來的滑動方向相反的方向滑動。

根據本發明的光纖接續組件100的進一步地的實施例，參見圖10和11，卷軸2包括筒體21和設置在筒體21兩端的凸緣22，在凸緣22上設有用于光纜或光纖的切口26。中間軸4的第一端(圖12和13中的上端)在軸向方向上可移動地結合到所述卷軸2的筒體21內。參見圖17，筒體21的第一端(圖10和11中的下端)的內側設有環形凸起24，所述環形凸起24與中間軸4第一端附近的外表面可轉動地配合。參見圖10、11和14，支撐架2的筒體21上還延伸形成有用于以卡扣方式固定到接續面板1上的結合部25。

進一步地，再次參見圖12、13、15和16，在中間軸4的第一端設有多個第二阻擋凸起44，所述第二阻擋凸起44與環形凸起24的遠離筒體21的第一端的側緣241以鎖定方式配合以在卷軸2處于伸展狀態時阻止卷軸2脫離所述中間軸的第一端。第二阻擋凸起44和側緣241都具有與軸向方向大致垂直的配合表面。另一方面，在環形凸起24上設有多個第二限制凸起242，在中間軸4的外表面上設有環形凹槽45。在卷軸2從收縮狀態轉換到伸展狀態時，第二限制凸起242與環形凹槽45以卡扣方式配合以限制卷軸2沿與原來的滑動方向相反的方向滑動。

更進一步的，參見圖10、11和14，簡體21的第二端(圖10和11中的上端)的內側設有環形裙部(skirt)23，所述環形裙部23與簡體21的內壁之間具有間隙232。在卷軸2處于收縮狀態時，環形裙部23位于中間軸4的第二端與支撐軸31的自由端之間，使得卷軸2能夠相對于支撐軸31和中間軸4轉動。環形裙部23上設有環形限制凸起231，支撐軸31的自由端設有第三限制凸起315(參見9)，環形限制凸起231與第三限制凸起315以卡扣方式配合以在卷軸2處于收縮狀態時限制卷軸2遠離中間軸4移動，從而使卷軸2能夠穩定地容納在支撐架3內。

根據本發明的光纖接續組件100的進一步的示例性實施例，支撐架3包括基座35和多個支撐臂32。支撐軸35被支撐在基座35上。多個支撐臂32從基座35的邊緣延伸，支撐架3通過支撐臂32安裝到安裝壁200上。進一步地，支撐臂32的自由端設有能夠結合到安裝壁200的正面的凸緣34。凸緣34上設有能夠插入到支撐壁200內的固定銷341。支撐架進一步包括從所述支撐臂的邊緣延伸的多組定位裝置33，定位裝置33與支撐臂32交替布置。每組定位裝置33包括多個定位彈片331，定位彈片331具有不同的長度。另外，定位彈片331上設有定位凸起332。這樣，參見圖3和7，當將本發明的光纖接續組件100安裝在安裝壁200上時，將支撐臂32稍微收縮并從安裝壁200的背面穿過安裝孔201插到安裝壁200的正面，并利用凸緣34上的固定銷341將凸緣34固定在安裝壁的正面。同時，定位裝置33的定位彈片331抵靠在安裝壁的背面。如果安裝壁200的厚度較大，這將長度較長的定位彈片331插入到安裝孔201中，同時使定位彈片331上的定位凸起332抵靠在安裝壁200的背面，從而將支撐架3穩定地安裝在安裝壁200上。

在一種可替換的實施例中，支撐臂具有彈性，所述支撐臂所在的圓周的外徑可大于安裝孔201的直徑，當支撐臂裝入安裝孔201中時發生彈性形變并通過對安裝孔201施加的彈性應力將所述支撐臂固定于安裝孔201中。

參見圖9和14，在進一步的實施例中，基座35上設有多個向內凸起的彈性件36。參見圖2和5，在接續面板1上設有兩個安裝孔14。當卷軸2容納在支撐架3中但接續面板1沒有固定在安裝壁200上的情況下，卷軸2仍然可以相對于支撐軸31轉動。在卷軸2轉動過程中，由于彈性件36的作用，接續面板1的背面將與安裝壁200的正面保持一定的距離，這樣可以防止安裝壁200的表面不會由于接續面板1的轉動而被劃傷，同時保持接續面板1能夠平穩地轉動。接續面板1上設有至少兩個安裝孔14，用于配合鏍釘(未示出)將接續面板1固定于安裝壁200上。當將接續面板1利用通過安裝孔14安裝在安裝壁200上后，如圖3-5所述，由于彈片件36的彈性作用，因此通過螺栓的擰緊力，可以消除接續面板1的背面與安裝壁200的正面之間的縫隙，從而將接續面板1穩定地安裝在安裝壁200上。

在上面雖然描述了中間軸4相對于支撐軸31不轉動，而卷軸2相對于中間軸4轉動的實施例，但本發明并不局限于此。在本發明的光纖接續組件的另一種實施例中，中間軸的第一端可轉動地并在軸向方向上可滑動地結合到所述支撐軸，而中間軸的第二端在軸向方向上可移動地結合到所述卷軸。

在進一步可替換的實施例中，卷軸可以直接可滑動地連接到支撐軸上。例如，卷軸的內表面和支撐軸的外表面中的一個上設有沿軸向方向延伸的多個滑動凹槽，在另一個上設有分別與凹槽滑動地配合的多個滑動凸起。可替換地，卷軸的外表面和支撐軸的內表面中的一個上設有沿軸向方向延伸的多個滑動凹槽，在另一個上設有分別與凹槽滑動地配合的多個滑動凸起。

根據本發明的上述各種實施例的光纖接續組件，卷軸可收縮到安裝壁背面內并且可以伸出到安裝壁正面，方便了對冗余的光纜或光纖進行維護、管理和操作。在安裝接續面板時，可以將光纜或光纖預先存放于卷軸中。操作時，可將光纖從卷軸中拉出后對接到其他裝置上，無需計算需要的光纖長度，實現了快速對接。用于安裝卷軸的支撐架可安裝于不同厚度的石膏板之類的安裝壁上。另外，卷軸可以在容納在支撐架內的收縮狀態下在支撐架內轉動，也可以在從支撐架中伸展到安裝壁正面的伸展狀態下底座相對于支撐軸轉動，從而可以將光纖從卷軸中拉出。進一步地，由于卷軸和支撐架安裝在安裝壁的背面，只有較薄的接續面板突出在安裝壁的正面，節省了空間，且具有良好的外管。

本領域的技術人員可以理解，上面所描述的實施例都是示例性的，并且本領域的技術人員可以對其進行改進，各種實施例中所描述的結構在不發生結構或者原理方面的沖突的情況下可以進行自由組合，從而在解決本發明的技術問題的基礎上，實現更多種光纖接續組件。

在詳細說明本發明的較佳實施例之后，熟悉本領域的技術人員可清楚的了解，在不脫離隨附權利要求的保護范圍與精神下可進行各種變化與改變，且本發明亦不受限于說明書中所舉示例性實施例的實施方式。
