本實用新型涉及一種焦距調整光箱。

背景技術：

隨著科技的進步，影像模組的運用越來越廣泛，實際生活中對我們的影像也越來越重要。影像模組各部件組裝完成后需要將其調整到影像的最佳清晰點，在調整的過程中需要特定的環境，即光箱。現有的焦距調整光箱有諸多弊端：現有光箱使用的顯示設備的擺放位置不符合人體力學而且在生產中存在安全隱患；現有光箱的內部為白色光板，作業時會反光影響產品測試，從而造成產品影像清晰度失真。

技術實現要素：

本實用新型所要解決的技術問題是：為了解決目前光箱使用的顯示設備擺放位置不符合人體力學而且在生產中存在安全隱患的問題，提供一種焦距調整光箱。

本實用新型解決其技術問題所采用的技術方案是：一種焦距調整光箱，包括主框架，所述主框架包括頂板、后板以及兩側板，所述主框架內自上而下設有與頂板平行的用于放置圖紙的第一放置板和用于放置測試治具的第二放置板，所述后板內壁上掛接有顯示設備，所述兩側板內壁上分別設有燈管，所述顯示設備和燈管均設于第一放置板與第二放置板之間。

進一步地，由于焦距調整光箱內部為白色光板，作業時會反光，從而影響產品測試，因此所述主框架內壁設有黑色棉布層，避免測試時光箱內部反光， 從而提升了產品品質。

進一步地，由于第二放置板主要是放置測試治具，由于測試治具質量較重，為了提升第二放置板的支撐能力，所述第二放置板與兩側板連接處設有支撐腳。

進一步地，所述第一放置板與兩側板連接處也設有支撐腳。

進一步地，所述主框架為鋁制主框架，易于加工，抗腐蝕性能好，份量較輕，易于移動。

進一步地，所述頂板長1080mm，寬880mm。

進一步地，所述顯示設備通過可伸縮的支架連接在后板上，顯示設備可以根據伸縮的支架相對于后板自由調節遠近，調整到工作人員最適合的操作位置。

進一步地，所述顯示設備設于后板中間位置，該顯示設備距離第二放置板250mm，距離側板一側270mm。

進一步地，所述兩側板內壁上的燈管處于同一水平面上，而且該燈管垂直于后板。

進一步地，所述燈管距離第二放置板220mm。

與現有技術相比，本實用新型的有益效果是：本實用新型將側板的顯示設備移到光箱內部，將顯示設備掛接在后板上，正好設置在作業人員面部的正前方，作業人員作業時可以避免反復扭頭觀看顯示設備，也可以避免作業人員碰觸到顯示設備而造成危險；光箱內壁設有黑色棉布層，避免光箱內部反光，從而提升了產品品質。

附圖說明

下面結合附圖對本發明進一步說明。

圖1是本實用新型的最優實施例的主視圖；

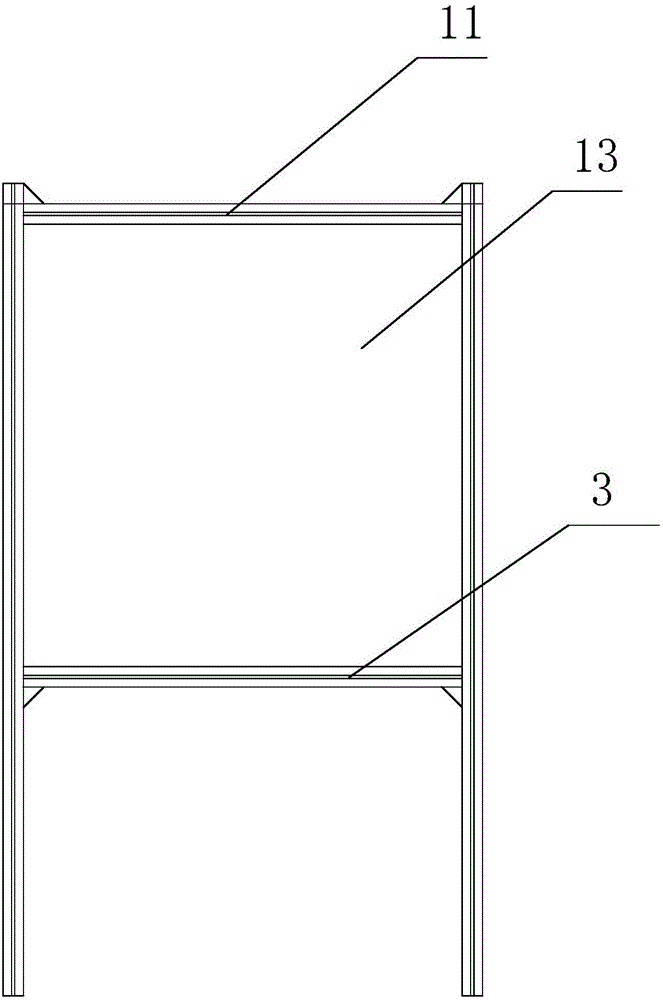

圖2是本實用新型的左視圖。

其中，1、主框架，11、頂板，12、后板，13、側板，2、第一放置板，3、第二放置板，4、顯示設備，5、燈管，6、支撐腳。

具體實施方式

以下是本實用新型的具體實施例，并結合附圖對本實用新型的技術方案作進一步的描述。

在本實用新型的描述中，需要理解的是，術語“上”、“下”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

如圖1、圖2所示的一種焦距調整光箱，包括主框架1，所述主框架1包括頂板11、后板12及兩側板13，所述頂板11長1080mm，寬880mm，所述主框架1內自上而下設有與頂板11平行的用于放置圖紙的第一放置板2和用于放置測試治具的第二放置板3，所述后板12內壁掛接有顯示設備4，所述顯示設備4設于后板12中間位置，所述顯示設備4與第二放置板3相距250mm，所述顯示設備4與側板13一側相距270mm，所述兩側板13內壁上分別設有燈管5，兩燈管5處于同一水平面上，而且該燈管5垂直于后板12，所述燈管5與第二放置板3相距220mm，所述顯示設備4和燈管5均設于第一放置板2與第二放置板3之間。

作為本實用新型的優選方案，所述主框架1內壁設有黑色棉布層，避免測試時光箱內部反光，從而提升了產品品質。

作為本實用新型的優選方案，所述第一放置板2、第二放置板3與兩側板13連接處設有支撐腳6，主要是為了提升第一放置板2和第二放置板3的支撐能力。

作為本實用新型的優選方案，所述主框架1為鋁制主框架，易于加工，抗腐蝕性能好，份量較輕，易于移動。

作為本實用新型的優選方案，所述顯示設備4通過可伸縮的支架(圖中未畫出)連接在后板12上，顯示設備4可以根據伸縮的支架相對于后板12自由調節遠近，調整到工作人員最適合的操作位置。

顯然，上述實施例僅僅是為清楚地說明所作的舉例，而并非對實施方式的限定。對于所屬領域的普通技術人員來說，在上述說明的基礎上還可以做出其它不同形式的變化或變動。這里無需也無法對所有的實施方式予以窮舉。而由此所引伸出的顯而易見的變化或變動仍處于本實用新型的保護范圍之中。
