本實用新型涉及一種眼鏡，具體為一種防摔眼鏡。

背景技術：

目前，市場上的眼鏡，它包括鏡框，鏡片，眼鏡架，眼鏡是以矯正視力或保護眼睛而制作的簡單光學器件，由鏡片和鏡架組成。矯正視力用的眼鏡有近視眼鏡和遠視眼鏡、老花眼鏡以及散光眼鏡四種，眼鏡既是保護眼睛的工具，又是一種美容的裝飾品。市場上常見的防摔眼鏡，由于鏡片多是由玻璃制成，一不留神摔在地上，當撞擊力度過大，減震力度不夠，撞擊力直接傳遞到鏡片上，鏡片仍然會損壞。為此，我們提出一種防摔眼鏡。

技術實現要素：

本實用新型的目的在于提供一種防摔眼鏡，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種防摔眼鏡，包括眼鏡架，所述眼鏡架上設有鏡片框，所述鏡片框內設有鏡片，所述眼鏡架的兩端設有掛耳，所述鏡片框的內壁四周開有開槽，所述鏡片的外壁四周設有和開槽相匹配的凸塊，所述凸塊的外側設有多個第一橡膠緩沖齒，所述眼鏡架的內腔設有多個和第一橡膠緩沖齒相匹配的第二橡膠緩沖齒，所述第一橡膠緩沖齒和第二橡膠緩沖齒相互交錯設置，所述第二橡膠緩沖齒的外側設有緩沖墊板，所述緩沖墊板上設有多個半球形凹槽，所述鏡片框的四周壁上設有多個防摔凸板，所述防摔凸板之間形成緩沖空腔，所述緩沖空腔的內腔設有多個加強條，所述加強條的一側設有與半球形凹槽相匹配的半球形凸塊，所述半球形凸塊貫穿鏡片框位于半球形凹槽的內腔。

優選的，所述第一橡膠緩沖齒和第二橡膠緩沖齒的截面均為等腰三角形結構，所述第一橡膠緩沖齒和第二橡膠緩沖齒均呈矩形陣列狀排列，且相鄰兩組第一橡膠緩沖齒和相鄰兩組第二橡膠緩沖齒分別組合呈波紋形。

優選的，所述開槽的位置設置在鏡片框內壁中部。

優選的，所述鏡片外側還粘貼有一層防劃層。

與現有技術相比，本實用新型的有益效果是：本防摔眼鏡，結構牢固，防摔性能好，保護了眼鏡的鏡片，增加了眼鏡的使用壽命。鏡片鏡片框的外側設有凸塊鏡片框，凸塊鏡片框的外側設有多個第一橡膠緩沖齒鏡片框鏡片框，鏡片鏡片框通過凸塊鏡片框貫穿鏡片框鏡片框的內壁四周的開槽鏡片框，第一橡膠緩沖齒鏡片框鏡片框與鏡片框鏡片框內的第二橡膠緩沖齒鏡片框鏡片框相互咬合固定，能有效防止眼鏡架鏡片框在摔落時，鏡片鏡片框容易甩出來的現象，同時當眼鏡架鏡片框摔落觸碰到地面時，鏡片框鏡片框外壁四周的防摔凸板鏡片框和防摔凸板鏡片框之間組成的緩沖空腔鏡片框配合加強條鏡片框能有效保護鏡片框鏡片框不被損壞，加強條鏡片框一側的半球形凸塊鏡片框鏡片框貫穿鏡片框鏡片框位于緩沖墊板鏡片框鏡片框上半球形凹槽鏡片框鏡片框鏡片框的內腔，對整體結構進行更牢固的連接，同時其摔落的重力通過加強條鏡片框一側的半球形凸塊鏡片框鏡片框作用到半球形凹槽鏡片框鏡片框鏡片框后，緩沖墊板鏡片框鏡片框對其力量再次進行緩沖減弱，最后由緩沖墊板鏡片框鏡片框傳遞到第二橡膠緩沖齒鏡片框鏡片框，第二橡膠緩沖齒鏡片框鏡片框又和第一橡膠緩沖齒鏡片框鏡片框相互咬合減弱力量，防止了鏡片框鏡片框和鏡片鏡片框的損壞。

附圖說明

圖1為本實用新型結構示意圖；

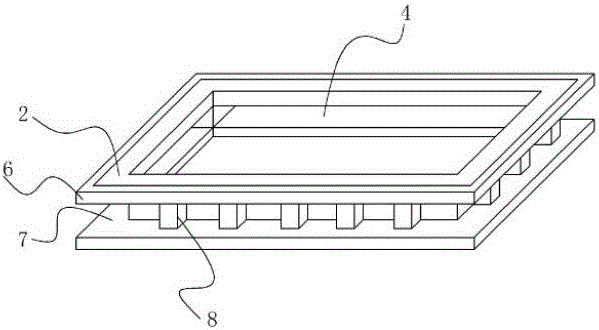

圖2為本實用新型鏡片框結構示意圖；

圖3為本實用新型鏡片框結構剖視圖。

圖中：1眼鏡架、2鏡片框、21第二橡膠緩沖齒、22緩沖墊板、221半球形凹槽、3鏡片、31防劃層、4開槽、5凸塊、51第一橡膠緩沖齒、6防摔凸板、7緩沖空腔、8加強條、81半球形凸塊、9掛耳。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供一種技術方案：一種防摔眼鏡，包括眼鏡架1，眼鏡架1上設有鏡片框2，鏡片框2內設有鏡片3，鏡片3外側還粘貼有一層防劃層31，眼鏡架1的兩端設有掛耳9。

鏡片框2的內壁四周開有開槽4，開槽4的位置設置在鏡片框2內壁中部，鏡片3的外壁四周設有和開槽4相匹配的凸塊5，凸塊5的外側設有多個第一橡膠緩沖齒51，鏡片框2的內腔設有多個和第一橡膠緩沖齒51相匹配的第二橡膠緩沖齒21，第一橡膠緩沖齒51和第二橡膠緩沖齒21相互交錯設置，第一橡膠緩沖齒51和第二橡膠緩沖齒21的截面均為等腰三角形結構，第一橡膠緩沖齒51和第二橡膠緩沖齒21均呈矩形陣列狀排列，且相鄰兩組第一橡膠緩沖齒51和相鄰兩組第二橡膠緩沖齒21分別組合呈波紋形，第二橡膠緩沖齒21的外側設有緩沖墊板22，緩沖墊板22上設有多個半球形凹槽221。

鏡片框2的四周壁上設有多個防摔凸板6，防摔凸板6之間形成緩沖空腔7，緩沖空腔7的內腔設有多個加強條8，加強條8的一側設有與半球形凹槽221相匹配的半球形凸塊81，半球形凸塊81貫穿鏡片框2位于半球形凹槽221的內腔。

鏡片3的外側設有凸塊5，凸塊5的外側設有多個第一橡膠緩沖齒51，鏡片3通過凸塊5貫穿鏡片框2的內壁四周的開槽4，第一橡膠緩沖齒51與鏡片框2內的第二橡膠緩沖齒21相互咬合固定，能有效防止眼鏡架1在摔落時，鏡片3容易甩出來的現象。

同時當眼鏡架1摔落觸碰到地面時，鏡片框2外壁四周的防摔凸板6和防摔凸板6之間組成的緩沖空腔7配合加強條8能有效保護鏡片框2不被損壞。

加強條8一側的半球形凸塊81貫穿鏡片框2位于緩沖墊板22上半球形凹槽221的內腔，對整體結構進行更牢固的連接，同時其摔落的重力通過加強條8一側的半球形凸塊81作用到半球形凹槽221后，緩沖墊板22對其力量再次進行緩沖減弱，最后由緩沖墊板22傳遞到第二橡膠緩沖齒21，第二橡膠緩沖齒21又和第一橡膠緩沖齒51相互咬合減弱力量，防止了鏡片框2和鏡片3的損壞。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
