本實用新型涉及一種眼科用的醫療器械，尤其涉及一種視力矯正立體鏡。

背景技術：

對于患有眼科病癥的患者來說，需要進行及時的視力矯正治療，目前的治療方法中有結合電腦使用的矯正方式，這種方法的使用需要配戴立體鏡方可有效地進行，然而，目前卻沒有這樣的專門器械，因此導致該方法的治療效果不是太好。

技術實現要素：

本實用新型針對不足，提供一種使用效果好的視力矯正立體鏡。

本實用新型解決上述技術問題的技術方案如下：

一種視力矯正立體鏡，包括上下對應設置的上固定板和下固定板，其特征在于，上固定板與下固定板之間分別固定連接有左右對應設置的一對后反射鏡，每個后反射鏡前側的上固定板與下固定板之間分別鉸接有前反射鏡，兩個前反射鏡位于兩個后反射鏡的前方內側，每一側的前反射鏡和后反射鏡的鏡面相對設置，從前方來的光線先后經過后反射鏡和前反射鏡反射最后從兩個后反射鏡之間的空間射出。

根據所述的視力矯正立體鏡，其特征在于，所述上固定板與下固定板之間分別固定連接有左右對應設置的一對后立板，所述后反射鏡固定連接在后立板前側面；每個后反射鏡前側的上固定板與下固定板之間分別鉸接有前立板，兩個前立板位于兩個后反射鏡的前方內側，所述前反射鏡固定連接在前立板后側面。

根據所述的視力矯正立體鏡，其特征在于，所述上固定板上面或下固定板下面固定連接有螺套和調節套，螺套位于所述后立板外側，調節套位于所述前立板和后立板之間，調節套內活動穿設有調節桿，后立板上開設有穿孔，調節桿后端經穿孔穿出至后立板后側，調節桿前端頂在前立板后側面上；前立板與后立板之間固定連接有拉簧，拉簧和調節桿均位于前立板與上固定板和下固定板的鉸接點同一側；螺套內螺紋連接有螺桿，螺桿的軸線與調節桿的軸線重合，螺桿后端固定連接有旋柄，螺桿前端頂在調節桿后端。

根據所述的視力矯正立體鏡，其特征在于，所述上固定板和下固定板的后側邊均向前凹陷形成凹槽。

根據所述的視力矯正立體鏡，其特征在于，所述凹槽圓弧形。

根據所述的視力矯正立體鏡，其特征在于，所述上固定板前端與下固定板前端之間固定連接有前固定板。

根據所述的視力矯正立體鏡，其特征在于，所述前立板的上下兩端均分別固定連接有連接塊，所述上固定板和下固定板均分別與連接塊鉸接相連。

根據所述的視力矯正立體鏡，其特征在于，所述上固定板與下固定板之間固定連接有立柱，下固定板下面也固定連接有立柱，立柱下端連接有底板。

本實用新型為結合目前使用的矯正方式使用的器械，通過調節前反射鏡的傾斜角度來控制電腦中的圖案進入人眼的效果，以此對患者的視力進行慢慢矯正，調節方便，使用效果好。

附圖說明

圖1為本實用新型的結構示意圖；

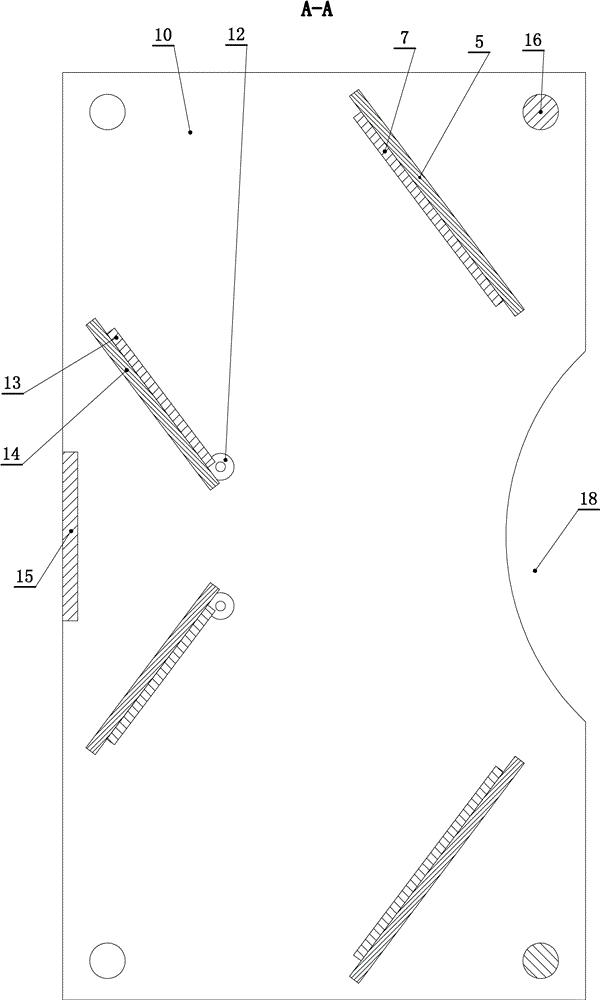

圖2為圖1的A-A剖視結構示意圖；

圖3為圖1的B-B剖視結構示意圖。

附圖中：

1、旋柄；2、螺桿；3、螺套；4、上固定板；5、后立板；6、穿孔；7、后反射鏡；8、拉簧；9、調節桿；10、下固定板；11、調節套；12、連接塊；13、前反射鏡；14、前立板；15、前固定板；16、立柱；17、底板；18、凹槽。

具體實施方式

以下結合附圖對本實用新型的原理和特征進行描述，所舉實例只用于解釋本實用新型，并非用于限定本實用新型的范圍。

如圖1、圖2和圖3所示，一種視力矯正立體鏡，包括上下對應設置的上固定板4和下固定板10，上固定板4與下固定板10之間分別固定連接有左右對應設置的一對后反射鏡7，每個后反射鏡7前側的上固定板4與下固定板10之間分別鉸接有前反射鏡13，兩個前反射鏡13位于兩個后反射鏡7的前方內側，每一側的前反射鏡13和后反射鏡7的鏡面相對設置，從前方來的光線先后經過后反射鏡7和前反射鏡13反射最后從兩個后反射鏡7之間的空間射出。

在本實施例中，所述上固定板4與下固定板10之間分別固定連接有左右對應設置的一對后立板5，所述后反射鏡7固定連接在后立板5前側面；每個后反射鏡7前側的上固定板4與下固定板10之間分別鉸接有前立板14，兩個前立板14位于兩個后反射鏡7的前方內側，所述前反射鏡13固定連接在前立板14后側面。所述上固定板4上面或下固定板10下面固定連接有螺套3和調節套11，螺套3位于所述后立板5外側，調節套11位于所述前立板14和后立板5之間，調節套11內活動穿設有調節桿9，后立板5上開設有穿孔6，調節桿9后端經穿孔6穿出至后立板5后側，調節桿9前端頂在前立板14后側面上；前立板14與后立板5之間固定連接有拉簧8，拉簧8和調節桿9均位于前立板14與上固定板4和下固定板10的鉸接點同一側；螺套3內螺紋連接有螺桿2，螺桿2的軸線與調節桿9的軸線重合，螺桿2后端固定連接有旋柄1，螺桿2前端頂在調節桿9后端。

在本實施例中，所述上固定板4和下固定板10的后側邊均向前凹陷形成凹槽18。所述凹槽18圓弧形。所述上固定板4前端與下固定板10前端之間固定連接有前固定板15。所述前立板14的上下兩端均分別固定連接有連接塊12，所述上固定板4和下固定板10均分別與連接塊12鉸接相連。所述上固定板4與下固定板10之間固定連接有立柱16，下固定板10下面也固定連接有立柱16，立柱16下端連接有底板17。
