本實用新型涉及一種光分路器，尤其涉及一種PLC光分路器，屬于光電通訊設備技術領域。

背景技術：

現有的PLC光分路器由機箱和光分路器組件組成，光分路器組件安裝在機箱內，而機箱一般都是由蓋板和盒體組成，其往往通過螺栓裝置或者卡扣裝置連接，在對機箱內的光分路器進行故障檢修時，常常會因為年久失修而發生螺栓生銹或者進入灰塵和雨水等現象，使得分路器因潮濕、灰塵等影響其工作效率。

技術實現要素：

為解決上述技術問題，本實用新型提出一種PLC光分路器，該分路器工作效率高，且具有很高的安全防護措施。

為了達到上述目的，本實用新型的技術方案如下：一種PLC光分路器，包括箱體以及設置在箱體內的光分路器組件，所述箱體由主體和箱蓋組成，且主體與箱蓋之間采用彈起式連接；主體的背部設置有若干個卡扣，位于主體的內壁上設置有若干個除塵裝置，所述主體的底部設置有金屬屏蔽層。

所述主體與箱蓋之間通過彈簧裝置連接，箱蓋的一側上設置有鎖口，主體的一邊邊緣上設置有抽拉式鎖銷，所述鎖口與鎖銷配合動作。箱蓋與主體之間采用彈起式連接，給檢修和更換光分路器帶來了很大的便利，只要輕輕拉下鎖銷，箱蓋便可以自動彈起，不用的時候，拉下鎖銷，將箱蓋按下，再松開鎖銷，此時，鎖銷卡入鎖口內，便可以將箱蓋鎖上，十分方便。

作為優選，所述除塵裝置為除塵風扇，采用風扇作為除塵裝置，一是小風扇體積小，自用電源小，轉速快，既可以起到給光分路器進行散熱的作用，又可以除塵，一舉兩得。

作為優選，所述主體的背面還設置有若干個吸盤，在主體的背面同時設置吸盤，可以為客戶提供多種安裝需求，根據不同的安裝環境和安裝需求可以選擇不同的安裝方式。

作為優選，所述箱蓋與主體接觸的地方設置有密封條，可以進一步的起到密封作用。

本實用新型的有益效果：本PLC光分路器的箱蓋與箱體之間的連接設置更加人性化和方便，具有多種安裝方式，能適應不同的安裝環境；同時，設置防塵裝置，有效的進行了除塵和散熱；在主體底部設置金屬屏蔽層，有效的防止了外界磁性物質對光分路器的網絡干擾，長久保持了網絡的穩定性。

附圖說明

圖1為本實用新型的結構示意圖；

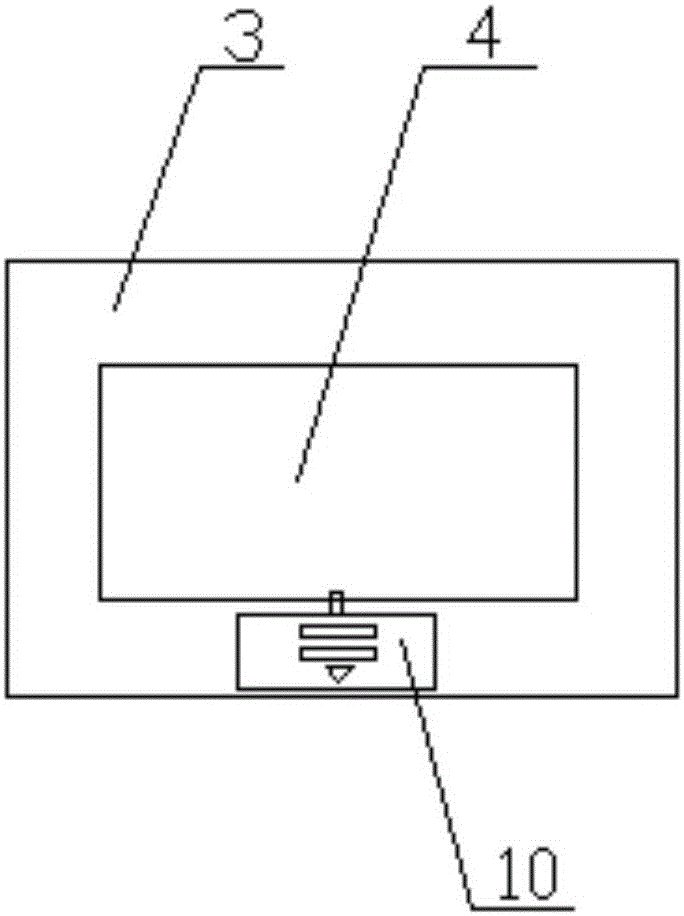

圖2為圖1的俯視圖；

圖3為圖1的后視圖；

其中：1.箱體，2.光分路器組件，3.主體，4.箱蓋，5.卡扣，6.除塵裝置，7.金屬屏蔽層，8.彈簧裝置，9.鎖口，10.鎖銷，11.吸盤。

具體實施方式

下面結合具體實施方式對本實用新型作進一步詳細的說明。

如圖1至圖3所示，一種PLC光分路器，包括箱體1以及設置在箱體1內的光分路器組2件，所述箱體1由主體3和箱蓋4組成，且主體3與箱蓋4之間采用彈起式連接；主體3的背部設置有若干個卡扣5，位于主體3的內壁上設置有若干個除塵裝置6，所述主體3的底部設置有金屬屏蔽層7。所述金屬屏蔽層7在使用過程中必須良好的接地，通過大地把電磁波吸收掉，這樣才能起到很好的屏蔽的作用。

所述主體3與箱蓋4之間通過彈簧裝置8連接，箱蓋4的一側上設置有鎖口9，主體3的一邊邊緣上設置有抽拉式鎖銷10，所述鎖口9與鎖銷10配合動作。箱蓋4與主體3之間采用彈起式連接，給檢修和更換光分路器帶來了很大的便利，只要輕輕拉下鎖銷10，箱蓋4便可以自動彈起，不用的時候，拉下鎖銷10，將箱蓋4按下，再松開鎖銷10，此時，鎖銷10卡入鎖口9內，便可以將箱蓋4鎖上，十分方便。

所述除塵裝置6為除塵風扇，采用風扇作為除塵裝置，一是小風扇體積小，自用電源小，轉速快，既可以起到給光分路器進行散熱的作用，又可以除塵，一舉兩得。

所述主體3的背面還設置有若干個吸盤11，在主體3的背面同時設置吸盤11，可以為客戶提供多種安裝需求，根據不同的安裝環境和安裝需求可以選擇不同的安裝方式。

所述箱蓋4與主體3接觸的地方設置有密封條，設置密封條可以進一步的起到密封作用。

本PLC光分路器的箱蓋與箱體之間的連接設置更加人性化和方便，具有多種安裝方式，能適應不同的安裝環境；同時，設置防塵裝置，有效的進行了除塵和散熱；在主體底部設置金屬屏蔽層，有效的防止了外界磁性物質對光分路器的網絡干擾，長久保持了網絡的穩定性。
