本實用新型涉及一種顯示裝置，具體涉及一種偏光片與液晶屏分離的多功能顯示裝置。

背景技術：

隨著社會的不斷發展與科技技術的不斷進步，電子產品在諸多行業發揮著越來越重要的作用，尤其是以計算機多媒體設備為代表的信息技術領域，已經成為了人們日常生活、休閑和工作不可或缺的一部分。

在多媒體設備中，顯示器是較為常見且十分重要的一個顯示設備，傳統的顯示設備多為固定閉合式結構，無法根據需求進行屏幕顯示的選擇，屏幕顯示內容的亮起與關閉只能通過關閉電源來實現顯示內容隱私的保護，而且顯示器的支架多為固定支撐結構，或可以做簡單的上揚和下伏的較小角度的調整，無法滿足使用者多角度變換的需求，功能比較單一，僅僅為一個基礎的支撐功能。

因此，通過改進現有的顯示器的結構設置和功能，使使用者能夠根據需要實時的進行顯示器顯示內容的公開顯示和隱蔽顯示，并且能夠多角度全方面的進行高低度和旋轉度調整的顯示器，已經是一個值得研究的問題。

技術實現要素：

本實用新型為了克服上述現有顯示裝置的缺陷，提供一種可自由轉動，具有保護隱私、防輻射和照明功能的多功能顯示裝置。

本實用新型的目的是這樣實現的：

一種多功能顯示裝置，包括底座、無偏光片顯示屏，無偏光顯示屏可以用來照明，底座上設有支架，所述無偏光片顯示屏的前表面設有鋼化玻璃，所述無偏光片顯示屏頂端設有偏光片，所述偏光片的外表面和內表面分別設有鋼化玻璃和透光玻璃，鋼化玻璃能夠濾光、防輻射、抗藍光且防止手紋和劃痕，所述透光玻璃透光性好，強度大，能更好保護偏光片；所述無偏光片顯示屏的下端設有背光獨立照明開關，可單獨控制無偏光顯屏的照明，所述底座下表面設有穩固裝置。

一種多功能顯示裝置還包括偏光眼鏡。

所述偏光眼鏡包括眼鏡支架以及設置在所述眼鏡支架上的偏光眼鏡片。

所述支架與無偏光顯示屏固定連接，所述支架為可旋轉且能升降支架，可將無偏光片顯示屏進行自由旋轉和升降，當無偏光片顯示屏用來照明時，使用更加方便。

進一步，所述偏光片與無偏光顯示屏活動連接，所述偏光片圍繞所述無偏光片顯示屏頂端進行360度旋轉，方便偏光片的轉動。

優選的，所述底座側面設有用于穿線的圓孔，電源線和數據線可以穿入所述圓孔，使桌面整潔。

進一步，所述穩固裝置包括與底座下表面固定連接的豎板，橫板通過螺母與豎板連接，橫板上設有螺紋孔，橫板與設有外螺紋的支撐桿螺紋連接，支撐桿的底部設有穩固盤，使顯示屏穩固。

優選的，所述豎板與底座可拆卸分離，當不需要穩固裝置時，可將其拆卸。

優選的，所述無偏光片顯示屏的側面設有可與其拆卸分離的托架，托架用于放置偏光眼鏡，當不需要時，可將托架拆卸，不影響顯示屏的美觀。

本實用新型的有益效果是：本實用新型結構簡單，使用方便，顯示屏能夠自由轉動和升降，穩固裝置能使顯示屏穩固，鋼化玻璃的設置，能夠防輻射，抗藍光，能夠較好的保護隱私，同時可以用來照明，節能環保，自由方便。

附圖說明

圖1為本實用新型的結構示意圖；

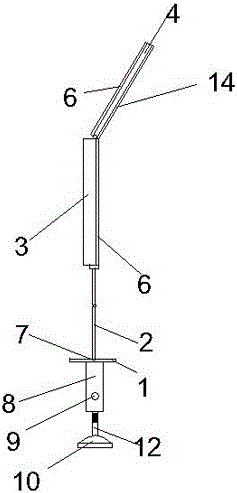

圖2為圖1的左視圖；

圖中：底座1，支架2，無偏光片顯示屏3，偏光片4，背光獨立照明開關5，鋼化玻璃6，圓孔7，豎板8，螺母9，穩固盤10，橫板11，支撐桿12，托架13，透光玻璃14。

具體實施方式

以下結合附圖對本實用新型作進一步說明。

實施例1：

如圖1、圖2所示，一種多功能顯示裝置，包括底座1、偏光眼鏡，偏光眼鏡包括眼鏡支架以及設置在眼鏡支架上的偏光眼鏡片，無偏光片顯示屏3，無偏光顯示屏3可以用來照明，無偏光片顯示屏3下端設有背光獨立照明開關5，無偏光顯示屏3照明時，背光獨立照明開關5斷開無偏光片顯示屏3內部驅動板的電源連接，同時無偏光片顯示屏3內部的高壓板持續供電，給無偏光片顯示屏3內的LED照明，延長無偏光片顯示屏3內部驅動板的壽命，達到節能的目的。

底座1上設有支架2，支架2與無偏光片顯示屏3固定連接，支架2為可旋轉且能升降支架，可將無偏光片顯示屏3進行自由旋轉和升降，照明時，轉動無偏光片顯示屏3可以照到不同地方，使用更加方便。

無偏光片顯示屏3的前表面設有鋼化玻璃6，鋼化玻璃6具有濾光、防輻射抗藍光且防止手紋的功能，無偏光片顯示屏3頂端設有偏光片4，偏光片4與無偏光片顯示屏3活動連接，偏光片4與無偏光片顯示屏3可通過轉軸連接，偏光片4圍繞所述無偏光片顯示屏3頂端進行360度旋轉，顯示屏顯示的內容不需要隱私時，旋轉所述偏光片4，將所述偏光片4與無偏光片顯示屏3的前表面重合，像普通的顯示器一樣，顯示屏會正常顯示內容，直接查看顯示屏上顯示的內容；偏光片4的外表面和內表面（即偏光片4與無偏光片顯示屏3前表面重合時，與無偏光片顯示屏3前表面接觸的表面）分別設有所述鋼化玻璃6和透光玻璃4，鋼化玻璃6能夠濾光、防輻射、抗藍光且防止手紋和劃痕，透光玻璃14具有高透光性和高強度，能夠較好的保護偏光片4。

底座1的側面設有用于穿線的圓孔7，電源線和數據線等可以穿入所述圓孔7，使桌面整潔，穩固裝置包括與底座1下表面固定連接的豎板8，橫板11通過螺母9與豎板8連接，橫板11上設有螺紋孔，橫板11與設有外螺紋的支撐桿12螺紋連接，支撐桿12的底部設有穩固盤10，使顯示屏穩固，豎板8與底座1可拆卸分離，當不需要穩固裝置時，可將其拆卸，簡單方便；無偏光片顯示屏3的側面設有可與其拆卸分離的托架13，托架13用于放置偏光眼鏡，當不需要時，可將托架13拆卸，不影響顯示屏的美觀。

實施例2：

如圖1、圖2所示一種多功能顯示裝置，包括底座1、偏光眼鏡，偏光眼鏡包括眼鏡支架以及設置在眼鏡支架上的偏光眼鏡片，無偏光片顯示屏3，無偏光顯示屏3可以用來照明，無偏光片顯示屏3下端設有背光獨立照明開關5，無偏光顯示屏3照明時，背光獨立照明開關5斷開無偏光片顯示屏3內部驅動板的電源連接，同時無偏光片顯示屏3內部的高壓板持續供電，給無偏光片顯示屏3內的LED照明，延長無偏光片顯示屏3內部驅動板的壽命，達到節能的目的。

底座1上設有支架2，支架2與無偏光片顯示屏3固定連接，支架2為可旋轉且能升降支架，可將無偏光片顯示屏3進行自由旋轉和升降，當無偏光片顯示屏3用來照明時，轉動無偏光片顯示屏3可以照到不同地方，使用更加方便，

無偏光片顯示屏3的前表面設有鋼化玻璃6，鋼化玻璃6具有濾光、防輻射抗藍光且防止手紋的功能，無偏光片顯示屏3頂端設有偏光片4，偏光片4與無偏光片顯示屏3活動連接，偏光片4與無偏光片顯示屏3可通過轉軸連接，偏光片4圍繞所述無偏光片顯示屏3頂端進行360度旋轉，顯示屏顯示的內容需要保護隱私時，轉動所述偏光片4使其上翻，與無偏光顯示屏3后表面重合，此時可佩戴所述偏光眼鏡查看顯示屏顯示的內容，隱私得到較好的保護，偏光片4的外表面和內表面（即偏光片4與無偏光片顯示屏3前表面重合時，與無偏光片顯示屏3前表面接觸的表面）分別設有所述鋼化玻璃6和透光玻璃4，鋼化玻璃6能夠濾光、防輻射、抗藍光且防止手紋和劃痕，透光玻璃14具有高透光性和高強度，能夠較好的保護偏光片4。

底座1的側面設有用于穿線的圓孔7，電源線和數據線等可以穿入所述圓孔7，使桌面整潔，穩固裝置包括與底座1下表面固定連接的豎板8，橫板11通過螺母9與豎板8連接，橫板11上設有螺紋孔，橫板11與設有外螺紋的支撐桿12螺紋連接，支撐桿12的底部設有穩固盤10，使顯示屏穩固，豎板8與底座1可拆卸分離，當不需要穩固裝置時，可將其拆卸，簡單方便，無偏光片顯示屏3的側面設有可與其拆卸分離的托架13，托架13用于放置偏光眼鏡，當不需要時，可將托架13拆卸，不影響顯示屏的美觀。

本實用新型的多功能顯示裝置的其他實施例中，偏光片4與無偏光片顯示屏3可以是抽拉式的連接。

本實用新型的有益效果是：本實用新型結構簡單，使用方便，顯示屏能夠自由轉動和升降，穩固裝置能使顯示屏穩固，鋼化玻璃的設置，能夠防輻射，抗藍光，能夠較好的保護隱私，同時可以用來照明，節能環保，自由方便。

最后應當說明的是：上述實施例僅用于說明本實用新型具體實施的技術方案而非對其進行限制，所屬技術領域的普通技術人員應該理解，在不違背本實用新型宗旨的前提下，未改變其性能或用途對本實用新型的實施方式進行的任何等同替代或明顯變型，均應涵蓋在本實用新型請求保護的范圍內。
