本實用新型涉及自準直儀相關設備技術領域，確切地說涉及一種與自準直儀配套使用的激光瞄準器。

背景技術：

目前，我們在使用自準直儀測量角度誤差時，都是采用目測方式瞄準，若反射面（鏡）對自準直儀光軸有小的偏轉，將造成從反射面反射回的瞄準刻線（十字線或光斑）偏離自準直儀視場而不能測量。因工作者使用經驗不足或自準直儀與多面棱體相距一般較遠（1米以上）時，靠人工目測瞄準反射面很困難的，通常要用20多分鐘甚至更長時間才能瞄準反射面，造成生產效率非常低下。

公開號為CN202092634U，公開日為 2011年12月28日的中國專利文獻公開了一種激光測距光電瞄準系統，包括激光測距儀、激光發射窗口、棱鏡和攝像機，所述棱鏡的主視剖面輪廓為平行四邊形，左右兩端面為斜面，且在其中左端中央挖有槽孔，所述攝像機垂直于棱鏡下表面放置，并位于棱鏡右端下方且把鏡頭對準棱鏡右端面。該實用新型的有益效果是：通過槽孔的設置可以解決激光能量被反射減弱和雜散光干擾的問題，從而提高了激光測距系統的測距能力；同時還利用了棱鏡的2個反射面使目標影像在攝像機畫面上形成正像，觀瞄更加直觀。

以上述專利文獻為代表的現有瞄準系統，結構較為復雜，不能很好地與自準直儀配合，瞄準效果不理想；并且激光管的開關不方便，不能做到使用時開啟，未使用時即時關閉。

技術實現要素：

本實用新型旨在針對上述現有技術所存在的缺陷和不足，提供一種自準直儀激光瞄準器，本實用新型采用可見激光模擬自準直儀的光軸，作為瞄準基準，改變了傳統自準直儀的光軸沒有可見光瞄準基準狀況；并且能保證激光瞄準器多次安裝使用的準確性、可靠性。

本實用新型是通過采用下述技術方案實現的：

一種自準直儀激光瞄準器，其特征在于：包括瞄準器外殼、安裝于瞄準器外殼中的電池、限流電阻、微動開關和激光管，所述的瞄準器外殼的一端呈空心圓筒狀，空心圓筒的內徑與自準直儀光管外圓適配，且在空心圓筒狀的瞄準器外殼中安裝有所述微動開關，在所述瞄準器外殼的另一端固定安裝有所述激光管，所述激光管的中心與空心圓筒的中心線和自準直儀光管的中心線在一條直線上，在所述瞄準器外殼中，微動開關、激光管和限流電阻串聯于所述電池上。

所述激光管經調整螺釘固定安裝在瞄準器外殼的另一端。

所述的瞄準器外殼為T字型，空心圓筒位于T字型瞄準器外殼的大頭端，激光管位于T字型瞄準器外殼的小頭端，瞄準器外殼的內部設置有空心通道，電池經電池正極連接件與限流電阻連接，限流電阻與激光管的正極連接，激光管的負極經微動開關與電池的負極連接，電池正極連接件的形狀也為T字型，電池正極連接件位于所述空心通道內。

所述電池經絕緣蓋板蓋在所述瞄準器外殼中。

所述電池為紐扣電池。

與現有技術相比，本實用新型所達到的有益效果如下：

1、本實用新型中，通過瞄準器外殼、電池、限流電阻、微動開關和激光管組成的瞄準器，采用可見激光模擬自準直儀的光軸，作為瞄準基準，改變傳統自準直儀的光軸沒有可見光瞄準基準狀況。

2、本實用新型中，由于激光管的中心與空心圓筒的中心線和自準直儀光管的中心線在一條直線上，即采用自準直儀光管外圓作為激光瞄準器安裝基準，保證了激光瞄準器多次安裝使用的準確性、可靠性。

3、本實用新型中，在空心圓筒狀的瞄準器外殼中安裝有微動開關，即在使用時，當將空心圓筒狀的瞄準器外殼套在自準直儀的光管外圓上時，光管剛好抵住所述微動開關，微動開關開啟，從而打開激光管；當將空心圓筒狀的瞄準器外殼從自準直儀的光管外圓拿走時，微動開關關閉，從而關閉激光管，這樣的結構形式，激光管開啟方便，且開啟和關閉具有即時性。

4、本實用新型中，瞄準器外殼的另一端經調整螺釘固定安裝有所述激光管，設置調整螺釘的結構形式，有利于調整激光管的安裝位置，從而保證自準直儀發出的光經過反射后能夠回到自準直儀視場。

5、本實用新型亮度高、方向性好、激光發射后發散角非常小、單色性好、相干性好，填補了自準直儀快速瞄準安裝的技術空白，提高工作效率10倍以上。

附圖說明

下面將結合說明書附圖和具體實施方式對本實用新型作進一步的詳細說明，其中：

圖1為本實用新型的結構示意圖；

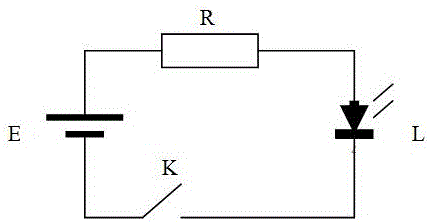

圖2為本實用新型電路結構圖。

圖中標記：

1、瞄準器外殼，2、電池，3、微動開關，4、限流電阻，5、激光管，6、調整螺釘，7、電池正極連接件，8、絕緣蓋板，9、絕緣電池盒。

具體實施方式

實施例1

參照說明書附圖，本實用新型一較佳實施方式是，其包括瞄準器外殼1、安裝于瞄準器外殼1中的電池2、限流電阻4、微動開關3和激光管5，所述的瞄準器外殼1的一端呈空心圓筒狀，空心圓筒的內徑與自準直儀光管外圓適配，且在空心圓筒狀的瞄準器外殼1中安裝有所述微動開關3，在所述瞄準器外殼1的另一端固定安裝有所述激光管5，所述激光管5的中心與空心圓筒的中心線和自準直儀光管的中心線在一條直線上，在所述瞄準器外殼1中，微動開關3、激光管5和限流電阻4串聯于所述電池2上。

實施例2

作為本實用新型的最佳實施方式，參照說明書附圖1，其包括瞄準器外殼1、安裝于瞄準器外殼1中的電池2、限流電阻4、微動開關3和激光管5，所述的瞄準器外殼1的一端呈空心圓筒狀，空心圓筒的內徑與自準直儀光管外圓適配，且在空心圓筒狀的瞄準器外殼1中安裝有所述微動開關3，在所述瞄準器外殼1的另一端經調整螺釘6固定安裝有所述激光管5，所述激光管5的中心與空心圓筒的中心線和自準直儀光管的中心線在一條直線上，在所述瞄準器外殼1中，微動開關3、激光管5和限流電阻4串聯于所述電池2上。

所述的瞄準器外殼1為T字型，空心圓筒位于T字型瞄準器外殼1的大頭端，激光管5位于T字型瞄準器外殼1的小頭端，瞄準器外殼1的內部設置有空心通道，電池2經電池正極連接件7與限流電阻4連接，限流電阻4與激光管5的正極連接，激光管5的負極經微動開關3與電池2的負極連接，電池正極連接件7的形狀也為T字型，電池正極連接件7位于所述空心通道內。所述電池2經絕緣蓋板8蓋在所述瞄準器外殼1中。所述電池2為紐扣電池。

實施例3

本實用新型的一具體應用實例如下：

利用激光的亮度高、方向性好的特點，為自準直儀設計安裝激光瞄準器，調整激光器位置調整固定螺釘使瞄準器發出人工可見激光（如紅光、綠光等）與自準直儀光軸同心，用瞄準器發出人工可見激光模擬自準直儀光軸，從而將自準直儀與反射面瞄準技術由不可見光人工目測瞄準改進為高亮度可見激光瞄準。

以自準直儀光管外圓作為激光瞄準器安裝基準，激光瞄準器主要由瞄準器外殼1、激光管5、電池2、微動開關3及激光管5位置調整螺釘6等組成。

使用時：（1）將激光瞄準器套在自準直儀鏡頭的光管外圓上，光管觸動微動開關3，激光管5發出高亮度可見激光，人工調整自準直儀、反射面的姿態、位置，使用激光瞄準器發出激光照射在反射面上，并且反射面上反射回激光大約落在激光管5中間部位，這時自準直儀的光軸與反射面基本垂直，可以保證自準直儀發出的光經過反射后能夠回到自準直儀視場；（2）取下瞄準器，閉合自準直儀電源，就可以從自準直儀視場可以看到自準直儀瞄準刻線（十字線或光斑），即開始進行檢測工作。

以上使用過程，大約需要1-3分鐘，比自準直儀傳統的瞄準方式所用時間大幅減少。
