本實用新型屬于投影技術領域，具體涉及一種立方體三面互動顯示投影箱。

背景技術：

隨著電子、多媒體技術的發展，各種各樣的顯示裝置被應用于室內外各種場合。然而，現有的各類顯示裝置，多為單面或雙面顯示，且普遍具有占用空間比較大的問題，無法滿足人們在某些場合的需求。

技術實現要素：

針對現有技術存在的缺陷，本實用新型提供一種立方體三面互動顯示投影箱，可有效解決上述問題。

本實用新型采用的技術方案如下：

本實用新型提供一種立方體三面互動顯示投影箱，包括立方體投影箱箱體(1)、底座(2)以及內置于所述立方體投影箱箱體(1)的3臺投影設備；

其中，所述立方體投影箱箱體(1)的某個底部頂點可轉動安裝于所述底座(2)上；

所述立方體投影箱箱體(1)的相交于某個頂部頂點的三個表面分別記為第1表面、第2表面和第3表面；所述第1表面、所述第2表面和所述第3表面均作為投影面，分別安裝有背投顯示屏幕；

所述立方體投影箱箱體(1)的內部固定安裝3臺投影設備，將3臺投影設備分別記為第1投影設備、第2投影設備和第3投影設備；所述第1投影設備用于向安裝于所述第1表面的背投顯示屏幕的背面投射光線；所述第2投影設備用于向安裝于所述第2表面的背投顯示屏幕的背面投射光線；所述第3投影設備用于向安裝于所述第3表面的背投顯示屏幕的背面投射光線。

優選的，所述立方體投影箱箱體(1)相對于所述底座(2)的傾斜角度可調整。

優選的，所述立方體投影箱箱體(1)的某個底部頂點開挖有凹槽，將轉動軸的一端設置于所述底座(2)上；將轉動軸的另一端設置于凹槽的槽內，所述轉動軸與驅動電機聯動，從而自動驅動所述立方體投影箱箱體(1)旋轉。

優選的，所述背投顯示屏幕包括：高透光學玻璃、背投膜和金屬包邊；所述背投膜貼于所述高透光學玻璃的背面；所述高透光學玻璃的四周采用金屬包邊。

優選的，所述立方體投影箱箱體(1)還開設有靜音換風風口。

優選的，所述第1投影設備固定安裝于與所述第1表面相對的箱板背面；所述第2投影設備固定安裝于與所述第2表面相對的箱板背面；第3投影設備固定安裝于與所述第3表面相對的箱板背面。

本實用新型提供的立方體三面互動顯示投影箱具有以下優點：

(1)利用反射式投影機，采用背投方式，實現立方體3個表面的互動顯示，充分利用了投影箱箱體內部空間，占用空間小，布局緊湊，滿足人們使用需求。

(2)立方體投影箱箱體沿底座可轉動，提高人們的觀看體驗。

(3)實現了投影機安裝空間內的空氣流動和降溫，保證投影機可靠長工期工作。

附圖說明

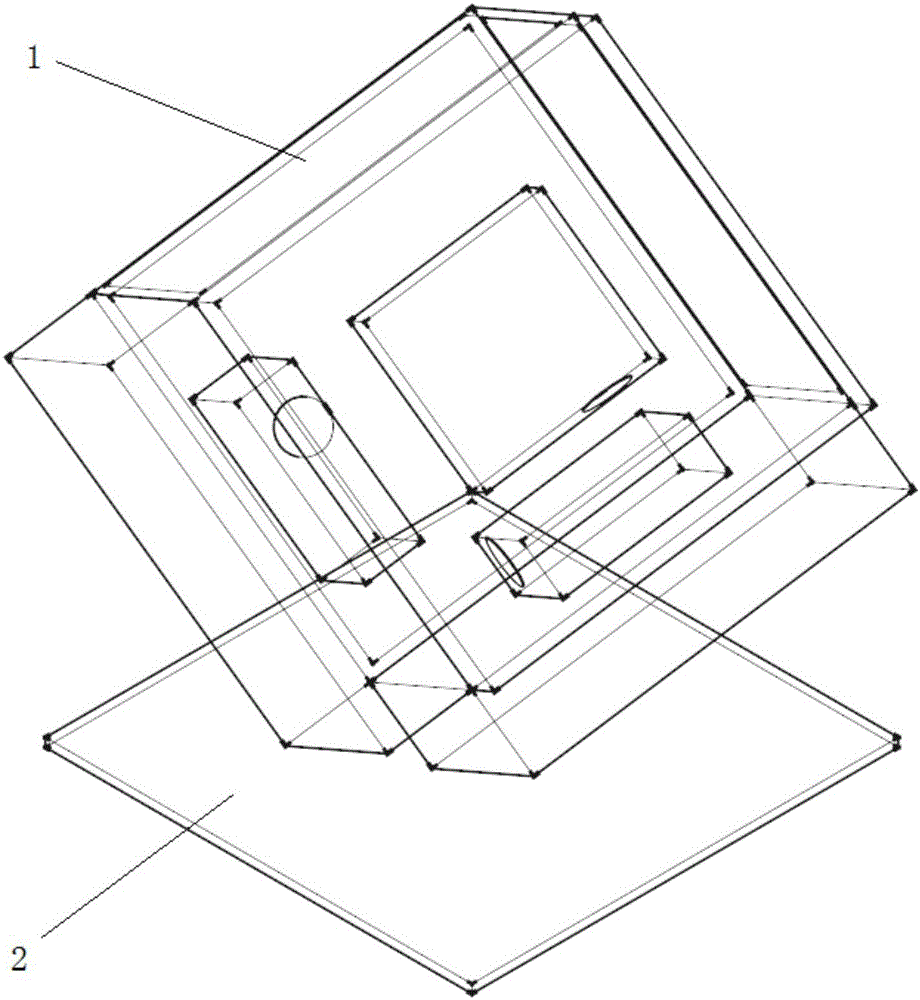

圖1為本實用新型提供的立方體三面互動顯示投影箱的俯視圖；

圖2為本實用新型提供的立方體三面互動顯示投影箱的側視圖

圖3為本實用新型提供的立方體三面互動顯示投影箱的正視圖。

具體實施方式

為了使本實用新型所解決的技術問題、技術方案及有益效果更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅用以解釋本實用新型，并不用于限定本實用新型。

結合圖1-圖3，本實用新型提供一種立方體三面互動顯示投影箱，包括立方體投影箱箱體1、底座2以及內置于立方體投影箱箱體1的3臺投影設備；

其中，立方體投影箱箱體1的某個底部頂點可轉動安裝于底座2上；另外，立方體投影箱箱體1相對于底座2的傾斜角度可調整。具體實現上，可采用自動轉動控制方式，即：立方體投影箱箱體1的某個底部頂點開挖有凹槽，將轉動軸的一端設置于底座2上；將轉動軸的另一端設置于凹槽的槽內，轉動軸與驅動電機聯動，從而自動驅動立方體投影箱箱體1旋轉。通過在頂點設置凹槽，使轉動軸置于凹槽內部，從外面不可見轉動軸，因此，保證了立方體投影箱箱體的外部美觀性。

立方體投影箱箱體1的相交于某個頂部頂點的三個表面分別記為第1表面、第2表面和第3表面；第1表面、第2表面和第3表面均作為投影面，在圖1中，標記3、4和5分別代表三個投影面，每個投影面均安裝有背投顯示屏幕；其中，背投顯示屏幕包括：高透光學玻璃、背投膜和金屬包邊；背投膜貼于高透光學玻璃的背面；高透光學玻璃的四周采用金屬包邊。

立方體投影箱箱體1的內部固定安裝3臺投影設備，將3臺投影設備分別記為第1投影設備、第2投影設備和第3投影設備；第1投影設備用于向安裝于第1表面的背投顯示屏幕的背面投射光線；第2投影設備用于向安裝于第2表面的背投顯示屏幕的背面投射光線；第3投影設備用于向安裝于第3表面的背投顯示屏幕的背面投射光線。具體實現上，第1投影設備固定安裝于與第1表面相對的箱板背面；第2投影設備固定安裝于與第2表面相對的箱板背面；第3投影設備固定安裝于與第3表面相對的箱板背面。其中，投影設備可采用超短焦反射式投影機，實現立方體3個正方形表面的顯示問題。

當然，實際應用中，可以在每個投影表面增加互動觸摸膜、紅外感應設備、攝像頭等，實現互動功能。

考慮到投影機的散熱等問題，在立方體投影箱箱體底部延伸出一定空間，設計專門的靜音換風風口，保證箱體內部空氣流動，確保投影機周邊空氣氣流溫度較低，投影機可以長期正常工作。

另外，底座下方可安裝車輪等機構，實現整個顯示投影箱易移動的優點。

本實用新型提供的立方體三面互動顯示投影箱具有以下優點：

(1)利用反射式投影機，采用背投方式，實現立方體3個表面的互動顯示，充分利用了投影箱箱體內部空間，占用空間小，布局緊湊，滿足人們使用需求。

(2)立方體投影箱箱體沿底座可轉動，提高人們的觀看體驗。

(3)實現了投影機安裝空間內的空氣流動和降溫，保證投影機可靠長工期工作。

以上所述僅是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視本實用新型的保護范圍。
