本實用新型涉及一種用于曝光精密外層線路的UV-LED平行光光源箱。

背景技術：

此前，電子行業使用的曝光機普遍用傳統高壓汞燈光源進行曝光，這種高壓汞燈光源及其配套設備非常耗電，不利于用戶節能節約管理。當前，部分曝光機生產廠家和曝光機用戶引入UV-LED作為曝光光源。這種UV-LED光源相比傳統高壓汞燈光源有很多優點，如節能80%，使用壽命達20000小時，性能穩定使用1000小時光衰只有1.5%，方便做成面光源或線光源，臺面均勻度達90%以上等等。但是，有一個問題正困擾著大家，那就是如何用UV-LED曝光線寬、線距小于0.1mm的精密外層線路。這種電路板厚度有一種不確定性：就是電路板經過一次或多次層壓，并且經過沉銅和一次或多次電鍍銅，造成電路板整板厚度不一致、不均勻，而且CCD自動對位曝光機玻璃不能完全根據電路板厚度不均勻性緊密覆蓋，也就是說菲林有可能與電路板之間有很小的縫隙造成線路曝光不良。要解決這個問題，必須從UV-LED二次光學設計下功夫。經過二次光學盡量讓UV-LED發出的光形成近似平行光。這種近似平行光偏角越小則越有利于曝光制作電路板的高精密外層線路。如何使UV-LED發出近似平行光，這是困擾曝光機生產和應用廠家的核心因素，解決這個問題刻不容緩。

技術實現要素：

本實用新型的目的在于克服上述現有技術的不足，提供了一種用于曝光精密外層線路的UV-LED平行光光源箱。

本實用新型是這樣實現的，一種用于曝光精密外層線路的UV-LED平行光光源箱，包括箱體，所述箱體內從下至上依次設有散熱器、UV-LED光源模塊、載板、反光杯、吸光管和擋塵玻璃；

所述散熱器設于所述箱體底部，所述散熱器的底部沿其長度兩側設有第一進水管和第一出水管，所述第一進水管和所述第一出水管貫穿所述箱體底面并分別與外部冷卻水的出水管和進水管連接；

所述UV-LED光源模塊設于所述散熱器的上部，所述UV-LED光源模塊上設有若干UV-LED燈珠，所述UV-LED光源模塊與外部電源電連接；

所述載板上設有與所述UV-LED光源模塊上的若干所述UV-LED燈珠位置相對應的安裝孔，所述反光杯套設于所述UV-LED燈珠外，所述反光杯下部安裝于所述安裝孔內；

所述吸光管套設于所述反光杯外，所述吸光管與所述UV-LED光源模塊上表面垂直，每支所述吸光管與至少另外兩支所述吸光管貼合，且每支所述吸光管到與其相貼合的所有的所述吸光管的中心距一致，所述吸光管為黑色且其高度不小于100MM；

所述擋塵玻璃設于所述箱體上端開口處且位于所述吸光管上。

優選地，所述UV-LED燈珠的發光芯片直徑為0.45-0.5mm，發光角度為120°。

優選地，當曝光線寬、線距大于或等于0.1mm的精密外層線路板時，所述吸光管高度不小于100mm。

優選地，當曝光線寬、線距在0.075-0.1mm的精密外層線路板時，所述吸光管高度不小于120mm。

優選地，當曝光線寬、線距在0.005-0.075mm的精密外層線路板時，所述吸光管高度不小于160mm。

具體地，所述反光杯的反光曲面的剖面呈拋物線形狀。

本實用新型提供的用于曝光精密外層線路的UV-LED平行光光源箱，通過反光杯對UV-LED燈珠發出來的落于反光杯反光曲面的直射光進行反射，并通過吸光管對落于吸光管內壁的直射光和反射光進行吸收，使得最后從吸光管口射出的紫光都是近似平行光和小角度直射光，通過合理設定吸光管的長度使得UV-LED光源對曝光線寬、線距小于0.1mm的精密外層線路板的影響控制在公差范圍內，曝光的線寬、線距小于0.1mm的精密外層線路板滿足PCB品質要求，而且其工藝簡單、有效可靠、成本低廉。在生產實踐中，吸光管的高度可以根據用戶所生產的產品的最高精度來設定以達到最佳的曝光效果。

附圖說明

為了更清楚地說明本實用新型的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本實用新型實施例提供的一種用于曝光精密外層線路的UV-LED平行光光源箱示意圖。

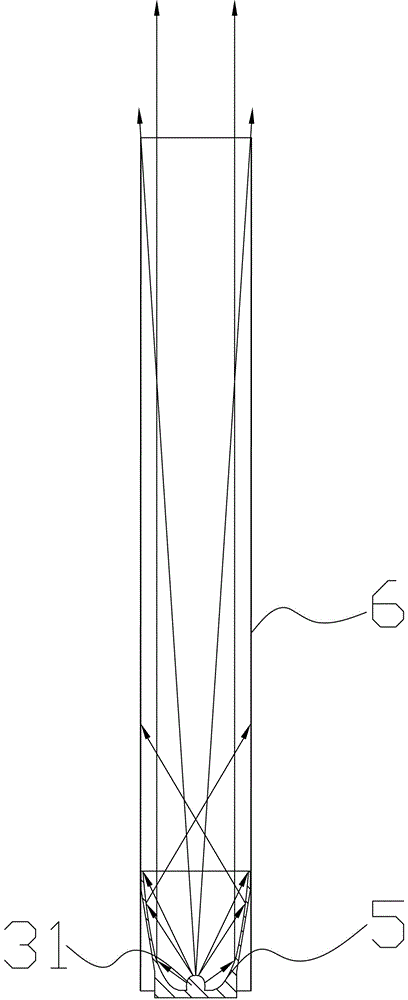

圖2是圖1中UV-LED光源通過反光杯從吸光管口射出近似平行光和小角度直射光的示意圖。

圖3是圖1的分解圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述。

如圖1~圖3所示，本實用新型實施例提供的一種用于曝光精密外層線路的UV-LED平行光光源箱，包括箱體1，箱體1內從下至上依次設有散熱器2、UV-LED光源模塊3、載板4、反光杯5、吸光管6和擋塵玻璃7；

散熱器2設于箱體1底部，散熱器2的底部沿其長度兩側設有第一進水管21和第一出水管22，第一進水管21和第一出水管22貫穿箱體1底面并分別與外部冷卻水的出水管（未示出）和進水管（未示出）連接；

UV-LED光源模塊3設于散熱器2的上部，UV-LED光源模塊3上設有若干UV-LED燈珠31，UV-LED光源模塊3與外部電源（未示出）電連接；

載板4上設有與UV-LED光源模塊3上的若干UV-LED燈珠31位置相對應的安裝孔（未示出），反光杯5套設于UV-LED燈珠31外，反光杯5其下部安裝于安裝孔內；

吸光管6套設于反光杯5外，吸光管6與UV-LED光源模塊3上表面垂直，每支吸光管6與至少另外兩支吸光管6貼合，且每支吸光管6到與其相貼合的所有的吸光管6的中心距一致，吸光管6為黑色且其高度不小于100MM；

擋塵玻璃7設于箱體1上端開口處且位于吸光管6上。

優選地，所述UV-LED燈珠31的發光芯片的直徑為0.45-0.5mm，發光角度為120°。

優選地，當曝光線寬、線距大于或等于0.1mm的精密外層線路板時，吸光管6高度不小于100mm。

優選地，當曝光線寬、線距在0.075-0.1mm的精密外層線路板時，吸光管6高度不小于120mm。

優選地，當曝光線寬、線距在0.005-0.075mm的精密外層線路板時，吸光管6高度不小于160mm。

具體地，所述反光杯5的反光曲面的剖面呈拋物線形狀；反光杯5的反光曲面與UV-LED燈珠31發光芯片的發光角度相匹配。當UV-LED燈珠31點亮時發出的部分紫光落于反光杯5的反光曲面，經過反光杯5的反光曲面反射出來：一部分形成對精密外層線路曝光有用的近似平行的紫光束，同時另一部分反射到吸光管6內壁上通過吸光管6對其吸收。

本實用新型提供的用于曝光精密外層線路的UV-LED平行光光源箱，通過反光杯5對UV-LED燈珠31發出來的落于反光杯5反光曲面的直射光進行反射，并通過吸光管6對落于吸光管6內壁的直射光和反射光進行吸收，使得最后從吸光管6口射出的紫光都是近似平行光和小角度直射光，通過合理設定吸光管6的長度使得UV-LED光源對曝光線寬、線距小于0.1mm的精密外層線路板的影響控制在公差范圍內，曝光的線寬、線距小于0.1mm的精密外層線路板滿足PCB品質要求，而且其工藝簡單、有效可靠、成本低廉。在生產實踐中，吸光管6的高度可以根據用戶所生產的產品的最高精度來設定以達到最佳的曝光效果。

以上所述是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也視為本實用新型的保護范圍。
