本實用新型涉及一種含點膠結構的鏡頭模組。

背景技術：

隨著科技的不斷發展，電子設備不斷地朝著智能化發展，除了數碼相機外，便攜式電子設備例如平板電腦、手機等也都配備了鏡頭模組。為了滿足人們的使用需要，對鏡頭模組的成像質量提出了更高的要求同時也對產品的可靠性提出了更高的要求，鏡頭模組的可靠性在很大程度上與鏡頭模組中點膠結構的穩定性有關。

由于鏡頭模組的小型化，其中的點膠結構一般很微小，點膠的面積也很有限，膠合力度非常有限，容易發生脫落，影響產品的可靠性。

因此，有必要提供一種具有新型的點膠結構的鏡頭模組。

技術實現要素：

本實用新型的目的在于提供一種組裝穩定性高的鏡頭模組。

本實用新型的技術方案如下：一種鏡頭模組，其包括鏡頭筒以及設置在所述鏡頭筒內的第一鏡片，所述鏡頭筒具有第一膠合面，所述第一鏡片具有第二膠合面，所述第二膠合面為所述第一鏡片的側面，所述第一膠合面和第二膠合面中的至少一個是凹凸不平的，所述第一膠合面和所述第二膠合面通過膠合劑膠合固定，所述第一膠合面、所述第二膠合面以及所述膠合劑形成膠合結構。

優選的，所述鏡頭筒包括開有通光孔的第一筒壁以及自所述第一筒壁彎折延伸的第二筒壁，所述第一膠合面設在所述第二筒壁上。

優選的，所述第一膠合面上設有陣列分布的第一凸臺和第一凹槽。

優選的，所述第二膠合面上設有陣列分布的第二凸臺和第二凹槽。

優選的，所述第一凸臺在所述第一筒壁上的投影長度等于所述第一凹槽在所述第一筒壁上的投影長度。

優選的，所述第二凸臺在所述第一筒壁上的投影長度等于所述第二凹槽在所述第一筒壁上的投影長度。

優選的，所述第一凸臺在所述第一筒壁上的投影長度與所述第一凹槽在所述第一筒壁上的投影長度之和等于所述第二凸臺在所述第一筒壁上的投影長度與所述第二凹槽在所述第一筒壁上的投影長度之和。

優選的，所述鏡頭模組進一步包括設置于所述鏡頭筒內的至少一個第二鏡片，所述第二鏡片沿光軸疊設于所述第一鏡片的像側或物側。

優選的，所述第二鏡片與所述鏡頭筒通過所述膠合結構膠合固定。

本實用新型的有益效果在于：使得所述第一膠合面和所述第二膠合面與所述膠合劑的接觸面積增加，從而使得所述膠合結構更加穩定，提高鏡頭模組組裝的穩定性，從而提升產品品質。

【附圖說明】

圖1為本實用新型一種鏡頭模組第一實施例的結構示意圖；

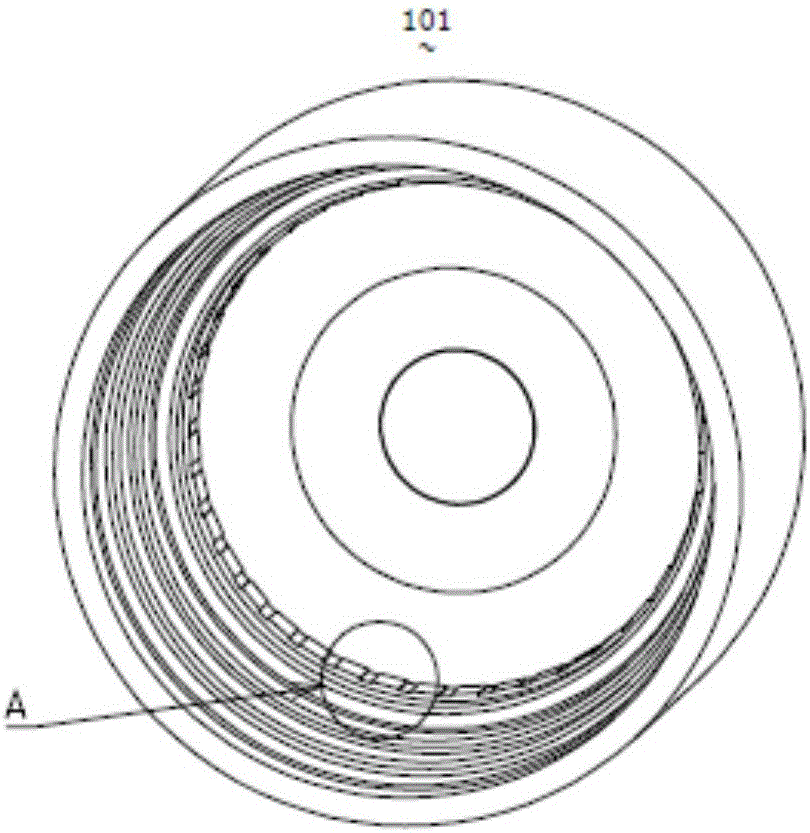

圖2為本實用新型一種鏡頭模組第一實施例中鏡頭筒的示意圖；

圖3為圖2中A部位的放大圖；

圖4為本實用新型一種鏡頭模組第一實施例中第一鏡片的主視圖；

圖5為本實用新型一種鏡頭模組第一實施例中第一鏡片的側視圖；

【具體實施方式】

下面結合附圖和實施方式對本實用新型作進一步說明。

第一實施例：

如圖1，鏡頭模組100，包括鏡頭筒101和收容于所述鏡頭筒101內的鏡片組，鏡頭筒101包括開有通光孔101C的第一筒壁101A、自第一筒壁101A彎折延伸的第二筒壁101B以及由第一筒壁101A和第二筒壁101B形成的收容空間101D，鏡片組包括與第一筒壁101A的朝向收容空間101D的表面抵接的第一鏡片102。

鏡頭筒101上還設有第一膠合面101F，在其他實施例中，第一膠合面可以設置的第一膠合體內壁的任意位置。

第一鏡片102上還設有第二膠合面1021，通過膠合劑1010與第一膠合面101F膠合，使得第一鏡片102固定在鏡頭筒101內，使得鏡頭模組100組裝穩定。

在本實施例中，第一膠合面101F和第二膠合面1021都是凹凸不平的，并通過膠合劑1010膠合固定，第一膠合面101F、第二膠合面1061以及膠合劑1010形成膠合結構。在其他實施例中，第一膠合面和第二膠合面也可以至少一個是凹凸不平的。

如圖2和圖3所示，鏡頭筒101的第一膠合面101F上設有陣列排布的第一凹槽101F1和第一凸臺101F2，使得第一膠合面101F的表面面積增加，與膠合劑1010的接觸面積也相應增加，同時可以提高鏡頭筒101的強度。

請同時參閱圖1，在本實施例中，第一凸臺101F2在所述第一筒壁101A上的投影長度不等于所述第一凹槽101F1在所述第一筒壁101A上的投影長度；在其他實施例中，也可以相等。

如圖4和圖5所示，第一鏡片102具有側面1021，第二膠合面設置在側面1021上。第二膠合面1021上設有陣列分布的第二凸臺1022和第二凹槽1023，使得第二膠合面1021的表面面積增加，與膠合劑1010的接觸面積也相應增加。

請同時參閱圖1，在本實施例中，第二凸臺1022在所述第一筒壁101A上的投影長度不等于所述第二凹槽1023在所述第一筒壁101A上的投影長度；在其他實施例中，也可以相等。

在本實施例中，所述第一凸臺101F2在所述第一筒壁101A上的投影長度與所述第一凹槽101F1在所述第一筒壁101A上的投影長度之和不等于所述第二凸臺1022在所述第一筒壁101A上的投影長度與所述第二凹槽1023在所述第一筒壁101A上的投影長度之和；在其他實施例中，也可以相等。

在本實施例中，鏡片組包含一片鏡片，在其他實施例中，根據實際需要，鏡頭模組還可以進一步包括設置于鏡頭筒內的至少一個第二鏡片，所述第二鏡片沿光軸疊設于第一鏡片的像側或物側，所述第二鏡片與所述鏡頭筒通過所述膠合結構膠合固定，也可以通過其他方式固定。

以上所述的僅是本實用新型的實施方式，在此應當指出，對于本領域的普通技術人員來說，在不脫離本實用新型創造構思的前提下，還可以做出改進，但這些均屬于本實用新型的保護范圍。
