本發明涉及餐飲輔助設備技術領域，尤其是指可用于點餐的智能全息投影器結構。

背景技術：

市場上大部分的餐飲店都使用紙質版的菜單，將食品陳列于菜單上，顧客在紙質版的菜單上進行點餐。采用紙質版的菜單點餐，會造成紙張浪費，極為不環保，并且食品較多時，顧客查閱食品不方便，耗費時間長等缺點。

目前，有些商家采用顯示屏來展示食品，一般液晶屏固定在點餐區域，顧客點餐存在一定的不方便，液晶屏呈現出2D的視覺效果，不能很好的展示食品，存在視覺單調，顧客會產生厭倦的消費心理及疲勞的審美觀，不能滿足市場的需求。

技術實現要素：

本發明要解決的技術問題是提供一種節能環保、對食品或其他產品展示效果好、使用方便的可用于點餐的智能全息投影器結構。

為了解決上述技術問題，本發明采用如下技術方案：

可用于點餐的智能全息投影器結構，包括底座及與該底座連接的投影體，所述投影體設有投影頂面及與投影頂面連接的若干投影斜面。

其中，所述若干投影斜面包括一級斜面與該一級斜面連接二級斜面。

其中，所述一級斜面包括四個第一斜面，四個第一斜面均與投影頂面連接。

其中，所述第一斜面呈梯形結構。

其中，所述二級斜面包括四個第二斜面，四個第二斜面與四個第一斜面對應連接。

其中，所述第二斜面呈三角形結構。

其中，所述投影體連接有安裝桿，所述安裝桿與所述底座可轉動連接。

其中，還包括設置于安裝桿的儲物盤。

其中，所述底座設有充電接口。

其中，所述投影體由亞克力片搭接而成。

本發明的有益效果：

可用于點餐的智能全息投影器結構，包括底座及與該底座連接的投影體，所述投影體設有投影頂面及與投影頂面連接的若干投影斜面。實際應用時，在投影體的投影頂面上顯現出食品或者其他產品的2D的視覺效果，在投影體的投影斜面上呈現出食品或者其他產品的3D的視覺效果。投影體與底座連接，對其移動方便，放置可靠，點餐方便。本實用新型代替紙質版的點餐模式，避免紙張的浪費，其節能環保，投影體可以顯示出食品或其他產品的2D和3D視覺效果，改變傳統點餐模式，創造全新的審美、讓顧客感受到不一般的品位，消除顧客消費心理及疲勞的審美觀，滿足市場的需求。

附圖說明

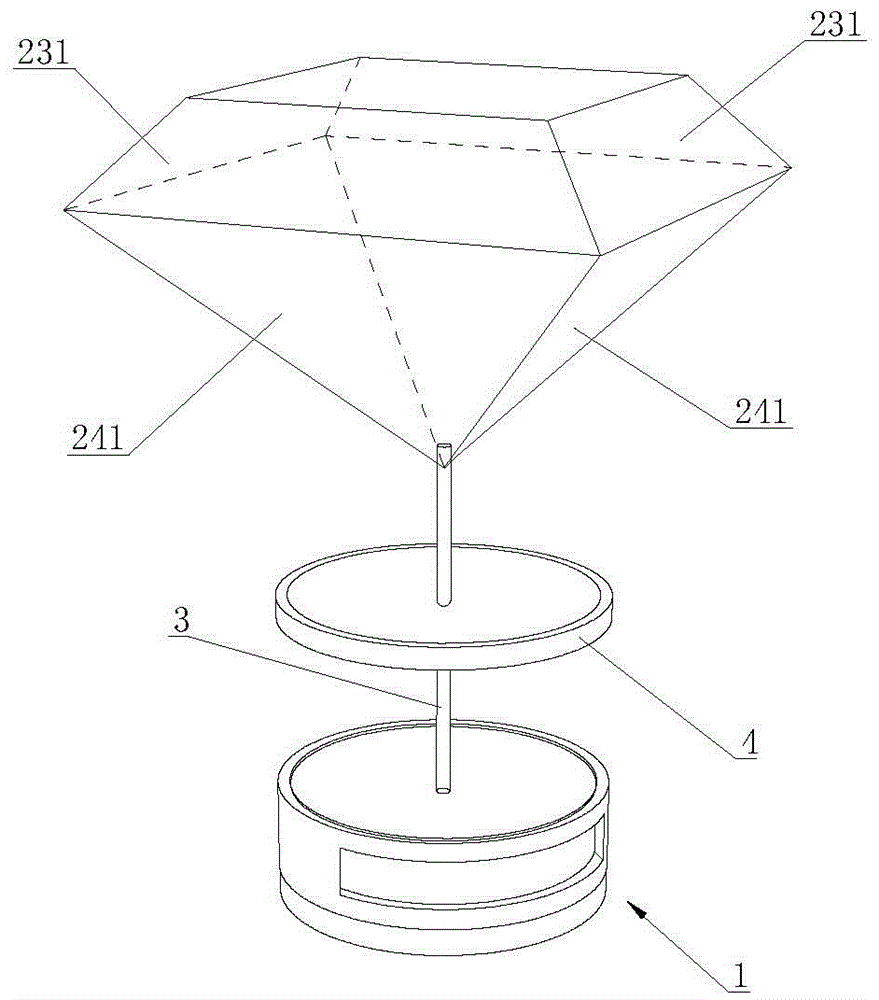

圖1為本發明的立體結構示意圖。

圖2為本發明另一視角的立體結構示意圖。

具體實施方式

為了便于本領域技術人員的理解，下面結合實施例與附圖對本發明作進一步的說明，實施方式提及的內容并非對本發明的限定。

如圖1至圖2所示，可用于點餐的智能全息投影器結構，包括底座1及與該底座1連接的投影體2，所述投影體2設有投影頂面21及與投影頂面21連接的若干投影斜面22。所述投影頂面21優選為平面。

實際應用時，在投影體2的投影頂面21上顯現出食品或者其他產品的2D的視覺效果，在投影體2的投影斜面22上呈現出食品或者其他產品的3D的視覺效果。投影體2與底座1連接，對其移動方便，放置可靠，點餐方便。本實用新型代替紙質版的點餐模式，避免紙張的浪費，其節能環保，投影體2可以顯示出食品或其他產品的2D和3D視覺效果，改變傳統點餐模式，創造全新的審美、讓顧客感受到不一般的品位，消除顧客消費心理及疲勞的審美觀，滿足市場的需求。

本實施例中，所述若干投影斜面22包括一級斜面23與該一級斜面23連接二級斜面24。進一步的，所述一級斜面23包括四個第一斜面231，四個第一斜面231均與投影頂面21連接。所述第一斜面231呈梯形結構。所述二級斜面24包括四個第二斜面241，該四個第二斜面241與四個第一斜面231對應連接。所述第二斜面241呈三角形結構。

本實施例中，投影體2設置一級斜面23和二級斜面24，使投影體2更好的呈現食品或其他產品，并設置四個第二斜面241和四個第一斜面231，可以展示更多的食品或其他產品，并且便于從多個角度都均可以觀看，使其使用更加方便。第一斜面231呈梯形結構和第二斜面241呈三角形結構，便于斜面的設置，并具有結構緊湊、美觀的造型。

本實施例中，所述投影體2連接有安裝桿3，所述安裝桿3與所述底座1可轉動連接。具體的，四個第二斜面241匯聚于一點，所述安裝桿3的上端與四個第二斜面241的匯聚處固定連接。投影體2通過安裝桿與底座1連接，可以轉動投影體2，便于各個角度的顧客均可看到第一斜面231和第二斜面241顯示的食品或者其他產品。

本實施例中，還包括設置于安裝桿3的儲物盤4。在儲物盤4可以放置部分餐飲的必需品，或放置顧客的物品，對其進行集中放置，便于取放。

本實施例中，所述底座1設有充電接口11。具體的，在底座內設置可充電蓄電池或者放置充電寶等，使底座1成為充電設備，充電設備可進行儲備電源，通過充電接口11可以為客戶的手機、平板等設備提供充電，以滿足客戶的需求。

本實施例中，所述投影體2由亞克力片搭接而成，其投影顯示好，材料環保，耐用等。

上述實施例為本發明較佳的實現方案，除此之外，本發明還可以其它方式實現，在不脫離本技術方案構思的前提下任何顯而易見的替換均在本發明的保護范圍之內。
