本實用新型涉及攝像模組裝配治具技術領域，尤其是一種鏡頭高度預鎖治具。

背景技術：

AF機種攝像模塊生產中的結構特異，生產難度大，且不良品也較多，對于不良品要進行分解，分解完成后進行置換和清除等，最后再進行組裝。由于數量較少、問題種類不同，再次將分解出的零部件組裝不可能像量產一樣進行全自動生產，對于不良品的維修工作多是需要人工處理，需要相關的治具來輔助操作。

鏡頭安裝到音圈馬達上是其中的一個安裝工序，需要將鏡頭預鎖在一定的高度，預鎖高度是否準確是被維修的產品是否變成合格品的關鍵，鏡頭預鎖高度靠工作人員的熟練程度和經驗把握，對工作人員的要求極高。鏡頭和音圈馬達結構如圖1，鏡頭和音圈馬達通過螺紋連接，且鏡頭設置在音圈馬達的中心，鏡頭的邊緣具有花瓣形凸臺，旋轉鏡頭時，需要將鏡頭旋轉器的內孔與花瓣形凸臺相卡合，然后旋轉鏡頭旋轉器帶動鏡頭旋轉，調節鏡頭的高度。

技術實現要素：

本實用新型的目的是克服現有技術中人工預鎖鏡頭的高度精確度低對工作人員要求高的問題，而提供一種操作簡單，預鎖高度精確的鏡頭高度預鎖治具。

本實用新型解決其技術問題所采用的技術方案是：

一種鏡頭高度預鎖治具，其特征在于，包括：底板、支撐架、安裝臺、滑臺組件、旋轉器支架和鏡頭旋轉器；所述底板上具有第一滑軌，所述支撐架下部具有與第一滑軌相適配的第一滑塊，所述安裝臺設置在所述支撐架上部，所述安裝臺上具有用來放置音圈馬達的安裝孔；所述旋轉器支架與所述滑臺組件固定，所述旋轉器支架上具有一通孔，安裝鏡頭時，先將鏡頭放置在音圈馬達的中心位置，鏡頭旋轉器穿過所述通孔與鏡頭的花瓣形凸臺卡合，旋轉鏡頭旋轉器，將鏡頭旋進音圈馬達，旋進一定深度后，鏡頭旋轉器由于旋轉器支架的阻擋，不能繼續向下運動，鏡頭的高度被預鎖；需要安裝下一個產品時，保持旋轉器支架的高度不變，使支撐架沿導軌移動，將安裝臺和支撐架拉出，換上另一組音圈馬達和鏡頭，再將音圈馬達和鏡頭移動到所述通孔的正下方，用鏡頭旋轉器將鏡頭旋進音圈馬達。

進一步地，所述鏡頭旋轉器包括第一凸臺和第二凸臺，所述第一凸臺的直徑小于所述第二凸臺的直徑，所述旋轉器支架具有凹槽，所述第一凸臺穿過所述通孔，所述第二凸臺設置在所述凹槽中。

進一步地，所述滑臺組件包括Z向調節模塊，所述Z向調節模塊包括Z向固定板、Z向移動板、固定在所述Z向固定板側面的第一連接板、固定在所述Z向移動板上的Z向調節儀支架以及Z向調節儀；所述第一連接板上具有第一長孔，一螺栓穿過所述第一長孔將所述Z向固定板與所述Z向移動板固定；所述Z向調節儀豎直穿過所述Z向調節儀支架并頂靠在所述Z向固定板的上頂面上；所述Z向固定板上具有第二滑軌，所述Z移動板上具有沿所述第二滑軌移動的第二滑塊；所述Z向調節儀的調節旋鈕與所述Z向調節儀支架的下表面貼合，通過Z向調節儀調節所述Z向移動板的高度；所述旋轉器支架安裝在所述Z向移動板上。

進一步地，所述Z向移動板上具有多個螺紋孔，通過將穿過旋轉器支架的螺栓固定在不同高度的螺紋孔中來調節所述旋轉器支架的高度。

進一步地，所述滑臺組件還包括XY向調節模塊，所述XY向調節模塊包括下固定板、上移動板、X向穿過所述下固定板的X向板、Y向穿過所述上移動板的Y向板、X向調節儀和Y向調節儀；所述X向板一端固定有第二連接板，另一端固定有Y向調節儀支架，所述上移動板上固定有Y向調節塊，所述Y向調節儀穿過所述Y向調節儀支架并頂靠在所述Y向調節塊上，所述Y向調節儀的調節旋鈕與所述Y向調節儀支架的前側面相貼合；所述第二連接板上具有第二長孔，一螺栓穿過所述第二長孔并壓緊在所述上移動板上，將所述X向板與所述上移動板固定；所述Y向板一端固定有第三連接板，另一端固定有X向調節塊，所述下固定板上固定有X向調節儀支架，所述第三連接板上具有第三長孔，一螺栓穿過所述第三長孔并壓緊在所述下固定板上，將所述Y向板與所述下固定板固定；所述X向調節儀穿過所述X向調節儀支架并頂靠在所述X向調節塊上，所述X向調節儀的調節旋鈕與所述X向調節儀支架的右側面貼合。

進一步地，所述滑臺組件還包括豎向支架，所述豎向支架的底部固定在所述上移動板上，所述Z向固定板固定在所述豎向支架上。

更進一步地，所述支撐架的側面還具有手把。

相對于現有技術，本實用新型具有的有益效果是：

1、本實用新型的操作簡單，對技術人員要求低，只要設定好第一個產品需要預鎖鏡頭的高度，預鎖下一個產品的鏡頭高度時，不需要重新調節旋轉器支架的高度，且鏡頭能夠被準確的預鎖到和第一個產品相同的高度。

2、治具結構簡單，成本低，且操作簡單，作業人員不需特別培訓，示范或者講解一次就能學會。

附圖說明

下面結合附圖和實施例對本實用新型進一步說明。

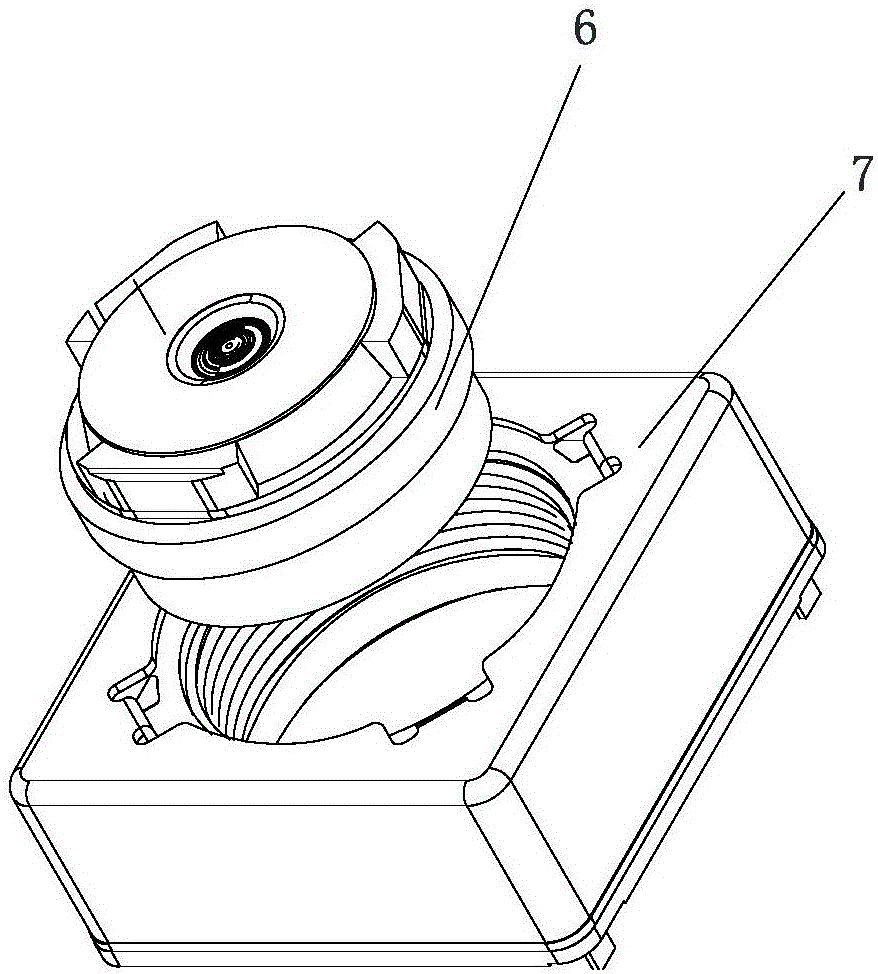

圖1是音圈馬達和鏡頭結構圖；

圖2是本實用新型實施例立體爆炸圖；

圖3是本實用新型實施例主視圖；

圖4是本實用新型實施例立體圖；

圖5是鏡頭旋轉器立體圖；

圖6是滑臺組件立體視圖；

圖7是一滑臺組件的另一視角立體視圖。

圖中，1、底板，11、第一滑軌，2、支撐架，21、第一滑塊，3、安裝臺，31、安裝孔，4、旋轉器支架，41、通孔，42、凹槽，5、鏡頭旋轉器，51、第一凸臺，52、第二凸臺，6、鏡頭，7、音圈馬達，8、手把，9、滑臺組件，91、Z向調節模塊，911、Z向固定板，912、Z向移動板，913、第一連接板，9131、第一長孔，914、Z向調節儀支架，915、Z向調節儀，92、XY向調節模塊，921、下固定板，922、上移動板，923、X向板，924、Y向板，925、X向調節儀，926、Y向調節儀，927、第二連接板，9271、第二長孔，928、Y向調節儀支架，929、Y向調節塊，930、第三連接板，9301、第三長孔，931、X向調節儀支架，932、X向調節塊，94、豎向支架。

具體實施方式

為了使本實用新型所解決的技術問題、技術方案及有益效果更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

在本實用新型的描述中，需要理解的是，術語“徑向”、“軸向”、“上”、“下”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。在本實用新型的描述中，除非另有說明，“多個”的含義是兩個或兩個以上。

在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“設置”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是直接相連，也可以通過中間媒介間接相連。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

如圖2-圖4所示的鏡頭高度預鎖治具，包括：底板1、支撐架2、安裝臺3、滑臺組件9、旋轉器支架4和鏡頭旋轉器5；底板1上具有第一滑軌11，支撐架2下部具有與第一滑軌11相適配的第一滑塊21，支撐架2側部連接有手把8，安裝臺3設置在支撐架2上部，安裝臺3上具有用來放置音圈馬達7的安裝孔31；旋轉器支架4與滑臺組件9固定，旋轉器支架4上具有一通孔41，安裝鏡頭6時，先將鏡頭6放置在音圈馬達7的中心位置，鏡頭旋轉器5穿過通孔41與鏡頭6的花瓣形凸臺卡合，旋轉鏡頭旋轉器5，將鏡頭6旋進音圈馬達7，旋進一定深度后，鏡頭旋轉器5由于旋轉器支架4的阻擋，與鏡頭6脫離；需要安裝下一個產品時，保持旋轉器支架4的高度不變，使支撐架2沿導軌移動，將安裝臺3和支撐架2拉出，換上另一組音圈馬達7和鏡頭6，再將音圈馬達7和鏡頭6移動到通孔41的正下方，用鏡頭旋轉器5將鏡頭6旋進音圈馬達7。

如圖5所示，鏡頭旋轉器5包括第一凸臺51和第二凸臺52，第一凸臺51的直徑小于第二凸臺52的直徑，旋轉器支架4具有凹槽42，第一凸臺51穿過通孔41，第二凸臺52設置在凹槽42中。

本實用新型所述的Z向為豎直方向(即上下方向)，Y向為第一滑軌的延伸方向(即圖2視圖的前后方向)，X向為與第一滑軌垂直的的水平方向(即圖2視圖的左右方向)。

滑臺組件9設置在底板上，包括Z向調節模塊91和XY向調節模塊92。

Z向調節模塊91包括Z向固定板911、Z向移動板912、固定在Z向固定板911側面的第一連接板913、固定在Z向移動板912上的Z向調節儀支架914以及Z向調節儀915；第一連接板913上具有第一長孔9131，一螺栓穿過第一長孔9131將所述Z向固定板911與Z向移動板912固定；Z向調節儀915豎直穿過Z向調節儀支架914并頂靠在Z向固定板911的上頂面上；Z向固定板911上具有第二滑軌，Z移動板上具有沿所述第二滑軌移動的第二滑塊；所述Z向調節儀915的調節旋鈕與所述Z向調節儀支架914的下表面貼合，通過Z向調節儀915調節所述Z向移動板912的高度；所述旋轉器支架安裝在所述Z向移動板912上。

滑臺組件9還包括豎向支架94，豎向支架94的底部固定在上移動板922上，Z向固定板911固定在豎向支架94上。Z向移動板912上具有多個螺紋孔，通過將穿過旋轉器支架的螺栓固定在不同高度的螺紋孔中來調節旋轉器支架的高度。

結合圖6和圖7，XY向調節模塊92包括下固定板921、上移動板922、X向穿過下固定板921的X向板923、Y向穿過上移動板922的Y向板924、X向調節儀925和Y向調節儀926；X向板923一端固定有第二連接板927，另一端固定有Y向調節儀支架928，上移動板922上固定有Y向調節塊929，Y向調節儀926穿過Y向調節儀支架928并頂靠在Y向調節塊929上，Y向調節儀926的調節旋鈕與Y向調節儀支架928的前側面相貼合；第二連接板927上具有第二長孔9271，一螺栓穿過第二長孔9271并壓緊在上移動板922上，將X向板923與上移動板922固定；Y向板924一端固定有第三連接板930，另一端固定有X向調節塊932，下固定板921上固定有X向調節儀支架931，第三連接板930上具有第三長孔9301，一螺栓穿過第三長孔9301并壓緊在下固定板921上，將Y向板924與下固定板921固定；X向調節儀925穿過X向調節儀支架931并頂靠在所述X向調節塊932上，X向調節儀925的調節旋鈕與X向調節儀支架931的右側面貼合。

具體地，安裝鏡頭6時，首先將鏡頭6放在音圈馬達7的中心位置，然后將二者放入安裝臺3的安裝孔31內，推動手把8至旋轉器支架4的正下方，調節XY向調節模塊92使鏡頭6位于旋轉器支架4的通孔41的正下方，然后調節Z向調節模塊91使旋轉器支架4距離鏡頭6合適高度，將鏡頭旋轉器5放入通孔41中，第一凸臺51的內孔與鏡頭6的花瓣形凸臺卡合，旋轉鏡頭旋轉器5將鏡頭6逐漸旋進音圈馬達7內，直到第二凸臺52的底面與凹槽42貼合，鏡頭旋轉器5不能繼續向下移動，將鏡頭6預鎖在此高度。拉動把手，將支撐架2和安裝臺3移出，將另一組鏡頭6和音圈馬達7放入安裝臺3上的安裝孔31后，將鏡頭6和音圈馬達7移動到通孔41正下方，需要注意的是，此時不需要調節旋轉器支架4的位置，按照同樣的方法將鏡頭6的高度預鎖，重復操作，將多組鏡頭6預鎖在相對于音圈馬達7同樣的高度位置。

上述依據本實用新型的理想實施例為啟示，通過上述的說明內容，相關工作人員完全可以在不偏離本項實用新型技術思想的范圍內，進行多樣的變更以及修改。本項實用新型的技術性范圍并不局限于說明書上的內容，必須要根據權利要求范圍來確定其技術性范圍。
