本實用新型涉及分劃板技術領域，尤其涉及一種分劃板。

背景技術：

分劃板一般安裝在望遠鏡的右目鏡焦平面上，它是一塊極簿的表面刻有分劃密位線的薄玻璃，由于這塊薄玻璃理論上講也參與了成像，延長了物鏡的焦距，會對右目鏡的長度有或多或少的影響。分劃板對潔凈度要求極高，任何微小的灰塵都會在觀測時產生很大的黑點，同時分劃板的安裝位置精度要求極高，因此，盡量不要拆卸，如果拆卸，一定要按原樣復原。民用方面：分劃板主要是用于顯微鏡、放大鏡、經緯儀等光學檢測、測量、測繪儀器中作為測量校準光學部件。比如工程項目中的測繪儀器都需要使用。

現有技術中，分劃板采用電鍍或蒸鍍鉻金屬，然后在通過粘結層在其表面貼設有保護層，這種結構的分劃板首先電鍍或蒸鍍鉻的分劃板對于光的敏感性不是很好，使用時需要借助外界的光源，在一些特殊領域，這樣的分劃板將不能達到預期的目標；第二，采用電鍍或蒸鍍鉻的分劃板附著力不能達到和好的要求，容易脫落，并且容易氧化，使其不能正常使用；第三，采用粘結保護層的方式，這樣由于使用粘結層以及保護層存在一定的折射率差，這樣使分劃板不在精準；基于上述這些技術問題亟待提供一種分劃板及其制作方法技術方案。

技術實現要素：

基于此，有必要提供一種分劃板以解決上述的技術問題。

本實用新型的一個技術方案是：

一種分劃板，其特征在于，包括：

承載體，所述承載體包括第一表面以及與第一表面相對設置的第二表面；

分劃線，所述分劃線位于所述承載體的第一表面，且所述分劃線由金屬構成；

保護結構，所述保護結構包覆所述分劃線；

其中，所述承載體與所述保護結構存在折射率差，且所述折射率差值絕對值小于0.7。

在其中一實施例中，所述承載體以及保護結構的透過率大于90%。

在其中一實施例中，所述承載體為玻璃。

在其中一實施例中，所述分劃線由銀構成，且所述銀采用磁控濺射方式形成于所述承載體的第一表面。

在其中一實施例中，所述保護結構為二氧化硅，所述二氧化硅通過蒸鍍或磁控濺射方式形成于所述分劃線表面。

在其中一實施例中，所述保護結構的厚度大于所述分劃線的厚度。

在其中一實施例中，所述分劃線其中一面的反射率大于等于90%，另一面的反射率大于等于90%。

在其中一實施例中，所述承載體與所述保護結構存在折射率差，且所述折射率差值絕對值小于等于0.4。

在其中一實施例中，所述承載體與所述保護結構存在折射率差，且所述折射率差值絕對值小于等于0.3。

在其中一實施例中，所述承載體以及保護結構的透過率大于95%。

本實用新型的有益效果：本實用新型提供一種分劃板采用磁控濺射技術形成銀，得到的雙面高反射銀膜，在保證膜層達到了雙面高反射率的同時，增加了銀膜與玻璃基體之間的粘附力，膜層本身的致密性以及耐腐蝕性能，在腐蝕的過程中，可得到單邊側蝕＜1μm、線條陡直、邊緣無毛刺缺口的銀基圖形分劃板；在銀基分劃板上，采用蒸鍍或磁控濺射技術鍍制一層具有一定厚度的SiO2膜，增強了銀基分劃板的耐磨性和抗氧化能力，同時沒有降低銀膜雙面的高反射率，避免了存放周期短的缺點。

附圖說明

圖1為本實用新型一種分劃板的結構示意圖；

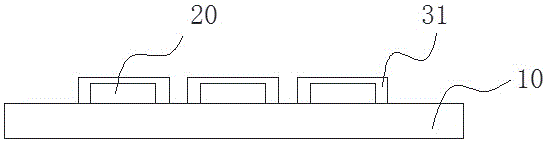

圖2為本實用新型一種分劃板另一種的結構示意圖；

圖3為本實用新型一種分劃板又一種結構示意圖；

圖4為本實用新型一種分劃板又一種結構示意圖；

圖5為本實用新型一種分劃板又一種結構示意圖。

具體實施方式

為了便于理解本實用新型，下面將參照相關附圖對本實用新型進行更全面的描述。附圖中給出了本實用新型的較佳實施方式。但是，本實用新型可以通過許多不同的形式來實現，并不限于下面所描述的實施方式。相反地，提供這些實施方式的目的是使對本實用新型的公開內容理解的更加透徹全面。

需要說明的是，當元件被稱為“設置于”另一個元件，它可以直接在另一個元件上或者也可以存在居中的元件。當一個元件被認為是“連接”另一個元件，它可以是直接連接到另一個元件或者可能同時存在居中元件。本文所使用的術語“垂直的”、“水平的”、“左”、“右”以及類似的表述只是為了說明的目的，并不表示是唯一的實施方式。

除非另有定義，本文所使用的所有的技術和科學術語與屬于本實用新型的技術領域的技術人員通常理解的含義相同。本文中在本實用新型的說明書中所使用的術語只是為了描述具體的實施方式的目的，不是旨在于限制本實用新型。本文所使用的術語“和／或”包括一個或多個相關的所列項目的任意的和所有的組合。

請參閱圖1，一種分劃板，包括：承載體10，所述承載體10包括第一表面以及與第一表面相對設置的第二表面；分劃線20，所述分劃線20位于所述承載體10的第一表面，且所述分劃線20由金屬構成；保護結構30，所述保護結構30包覆所述分劃線20；其中，所述承載體10以及保護結構30的透過率大于90%，或者所述承載體以及保護結構的透過率大于95%；由于分劃板實用在一些精密儀器，并且對于透過率都有比較高的要求，例如：望遠鏡、顯微鏡等。

所述保護結構30包覆所述分劃線20，這里的“包覆”使分劃線20不裸露在外防止分劃線20的氧化，影響分劃板的正常使用。

請參閱圖1，圖1中的保護結構30的外部形貌和分劃線20相仿，存在一個連續的起伏；請參閱圖2，圖2中的保護結構31僅僅包覆分劃線20，恰好保護分劃線20，且所述保護結構31的形貌和分劃線20相仿；請參閱圖3，圖3中的保護結構32遠離分劃線20的一側為一平面，且所述保護結構32的厚度大于所述分劃線20的厚度，這樣等于所述分劃線20被保護結構32埋入在內部；請參閱圖4以及圖5，保護結構33以及保護結構34在圖1以及圖2的基礎上形成了一定的弧度。

在其中一實施例中，由于分劃板使用的領域都為高精度光學儀器測量，所述這樣要求承載體10以及保護結構30光學的差異不能太大，所以所述承載體10與所述保護結構30存在折射率差，且所述折射率差小于0.7，更進一步小于等于0.5，或者小于等于0.4，或者小于等于0.3。

在其中一實施例中，所述承載體10可以選用高透過率的玻璃或者高透過率硬質塑料。

在其中一實施例中，分劃板上的分劃線20反射率越高這樣在使用時將會越明顯，越容易辨識，所以所述分劃線20由銀構成，且所述銀采用磁控濺射方式形成于所述承載體10的第一表面，銀的反射率比較高，這里采用磁控濺射方式這樣使的銀和承載體10的粘合力更加牢固，并且銀的雙面反射率能達到大于等于90%或雙面反射率能達到大于等于95%，這樣在使用的過程中，對于外界光的要求并不是非常高，適用的環境更加寬廣。

在其中一實施例中，為了減少承載體與保護結構之間的光學差異，當承載體10選用玻璃時，所述保護結構30為二氧化硅，所述二氧化硅通過蒸鍍或磁控濺射方式形成于所述分劃線20表面，由于玻璃的主要成分就是二氧化硅，，這樣兩者之間的差異非常小，性能更加優越，另外，采用蒸鍍或磁控濺射方式形成增加了與承載體之間的附著力，使之更加牢固，所以所述承載體10與所述保護結構30存在折射率差，且小于等于0.3。

一種分劃板制作方法，其特征在于，包括以下步驟：

S1、提供一承載,10，所述承載體10包括第一表面以及與第一表面相對設置的第二表面，在所述承載體10第一表面設有金屬膜；

S2、將步驟S1中的金屬膜圖形化形成分劃線20；

S3、在步驟S2中所述分劃線表面設有保護結構30或31或32或33或34；

其中，所述承載體以及保護結構的透過率大于90%。

在其中一實施例中，為了增加金屬與承載體10的附著力，所述步驟S1中金屬膜采用磁控濺射方式形成。

在其中一實施例中，所述步驟S2中圖形化方式為：在所述金屬膜表面設有感光膠，所述金屬膜可以選用銀薄膜，通過曝光蝕刻，形成分劃線20；其中，所述蝕刻使用的蝕刻液包括硝酸鈰銨or醋酸鈉，在腐蝕的過程中，可得到單邊側蝕＜1μm、線條陡直、邊緣無毛刺缺口的銀基圖形分劃板。

在其中一實施例中，所述步驟S3中保護結構采用蒸鍍或磁控濺射方式形成。所述承載體與所述保護結構存在折射率差，且所述折射率差小于0.5。其中，所述承載體10可以選高透過率玻璃或者高透過率硬質塑料，保護結構可以選用與承載體光學效果相似的材料，例如，承載體10選用玻璃，則保護結構選用二氧化硅。

本申請中保護結構30到保護結構34只是為了敘述上的方便，其實所起到的作用以及達到的目的是相同的。

本實用新型提供一種分劃板采用磁控濺射技術形成銀，得到的雙面高反射銀膜，在保證膜層達到了雙面高反射率的同時，增加了銀膜與玻璃基體之間的粘附力，膜層本身的致密性以及耐腐蝕性能，在腐蝕的過程中，可得到單邊側蝕＜1μm、線條陡直、邊緣無毛刺缺口的銀基圖形分劃板；在銀基分劃板上，采用蒸鍍或磁控濺射技術鍍制一層具有一定厚度的SiO2膜，增強了銀基分劃板的耐磨性和抗氧化能力，同時沒有降低銀膜雙面的高反射率，避免了存放周期短的缺點。

為使本實用新型的上述目的、特征和優點能夠更加明顯易懂，上面結合附圖對本實用新型的具體實施方式做詳細的說明。在上面的描述中闡述了很多具體細節以便于充分理解本實用新型。但是本實用新型能夠以很多不同于上面描述的其它方式來實施，本領域技術人員可以在不違背本實用新型內涵的情況下做類似改進，因此本實用新型不受上面公開的具體實施例的限制。并且，以上所述實施例的各技術特征可以進行任意的組合，為使描述簡潔，未對上述實施例中的各個技術特征所有可能的組合都進行描述，然而，只要這些技術特征的組合不存在矛盾，都應當認為是本說明書記載的范圍。

以上所述實施例僅表達了本實用新型的幾種實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
