本實用新型屬于激光投影領域，具體涉及一種雙碟片熒光輪激光投影裝置。

背景技術：

投影機按照光源不同主要分為燈泡、LED和激光三種類型，其中激光投影機是目前最先進的投影技術，而熒光輪方式的激光投影機是性價比最高的機型。傳統的采用單熒光輪的方式來產生藍綠光，有效散熱面積小，且電機溫度過高影響電機工作性能。

技術實現要素：

本實用新型所要解決的技術問題是：提供一種雙碟片熒光輪激光投影裝置，解決了現有技術中單熒光輪有效散熱面積小，且電機溫度過高影響電機工作性能的問題。

本實用新型為解決上述技術問題采用以下技術方案：

一種雙碟片熒光輪激光投影裝置，包括雙碟片熒光輪、分光裝置、聚焦裝置、激光整形裝置、全反射裝置；其中，雙碟片熒光輪包括同軸設置的形狀相同的兩個碟片，兩個碟片上分別設置不同顏色的熒光粉區域及熒光全透過區域，用于反射激光激發出的熒光和透過激光，分光裝置用于將入射的激光進行分光處理，聚焦裝置用于對激光進行聚焦后發射至熒光輪，激光整形裝置用于對通過熒光輪的激光進行準直整形，全反射裝置用于將整形后的激光全反射回分光裝置。

雙碟片熒光輪與外部驅動電機軸承之間設置絕緣隔熱裝置。

所述雙碟片熒光輪分為上、下兩個碟片同步旋轉，其中一個碟片上設置黃色熒光粉區和激光全透過區，另一個碟片上設置綠色熒光粉區和激光全透過區，兩個碟片上的熒光粉區均朝向激光發射方向，且上下層碟片上的熒光粉區無間隙，上下層熒光粉區角度之和小于360度。

所述全反射裝置包括三個全反射鏡，且最后兩個全反射鏡之間設置準直透鏡。

所述聚焦裝置包括兩個聚焦透鏡，實現二級聚焦。

與現有技術相比，本實用新型具有以下有益效果：

1、本實用新型采用雙碟片熒光輪的方式，能有效增大散熱面積。

2、雙碟片熒光輪與驅動電機軸承之間采用隔熱絕緣裝置，有效隔離電機與碟片的熱傳導，整個系統的溫度更低，使得電機的工作更穩定。

附圖說明

圖1為本實用新型雙碟片熒光輪與電機之間的安裝示意圖。

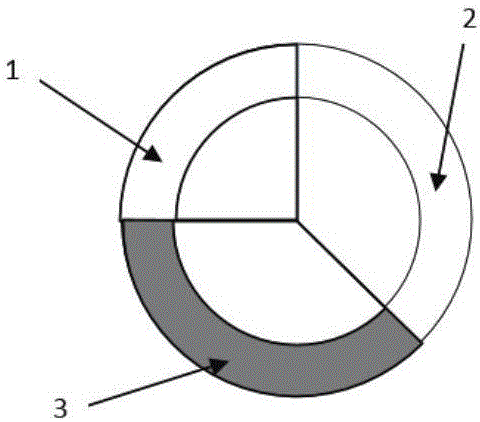

圖2為本實用新型雙碟片熒光輪工作時其中一個碟片的狀態。

圖3為本實用新型雙碟片熒光輪工作時另一個碟片的狀態。

圖4為本實用新型投影裝置的結構簡圖及光路走向圖。

其中，圖中的標識為：1-第一激光全透過區；2-第二激光全透過區；3-綠色熒光粉區；4-第三激光全透過區；5-黃色熒光粉區；6-第四激光全透過區；7-第一碟片；8-第二碟片；9-驅動電機；10-絕熱傳動桿；11-藍色激光器；12-分光片；13-第一聚焦透鏡；14-第二聚焦透鏡；15-雙碟片熒光輪；16-第一準直透鏡；17-第二準直透鏡；18-第一全反射鏡；19-第二全反射鏡；20-第三準直透鏡；21-第三全反射鏡。

具體實施方式

下面結合附圖對本實用新型的結構及工作過程作進一步說明。

一種雙碟片熒光輪激光投影裝置，包括雙碟片熒光輪15、分光裝置、聚焦裝置、激光整形裝置、全反射裝置；其中，雙碟片熒光輪包括同軸設置的形狀相同的兩個碟片，分別為第一碟片7、第二碟片8，兩個碟片上分別設置不同顏色的熒光粉區域及熒光全透過區域，用于反射激光激發出的熒光和透過激光，分光裝置用于將入射的激光進行分光處理，聚焦裝置用于對激光進行聚焦后發射至熒光輪，激光整形裝置用于對通過熒光輪的激光進行準直整形，全反射裝置用于將整形后的激光全反射回分光裝置。

雙碟片熒光輪與外部驅動電機軸承之間設置絕緣隔熱裝置。

所述雙碟片熒光輪分為上、下兩個碟片同步旋轉，其中一個碟片上設置黃色熒光粉區和激光全透過區，另一個碟片上設置綠色熒光粉區和激光全透過區，兩個碟片上的熒光粉區均朝向激光發射方向，且上下層碟片上的熒光粉區無間隙，上下層熒光粉區角度之和小于360度。

兩個碟片的安裝方式如圖1所示，第一碟片7與第二碟片8同軸平行安裝于驅動電機9的絕緣傳動桿10上，兩個碟片同步旋轉。

兩個碟片上的熒光粉區設置如圖2、圖3所示，第一碟片7上設置第一激光全透過區1、第二激光全透過區2、綠色熒光粉區3；第二碟片8上設置第三激光全透過區4、黃色熒光粉區5、第四激光全透過區6；

所述全反射裝置包括三個全反射鏡，分別為第一全反射鏡18、第二全反射鏡19、第三全反射鏡21、且第二全反射鏡19、第三全反射鏡21之間設置第三準直透鏡20。

所述聚焦裝置包括兩個聚焦透鏡，分別為第一聚焦透鏡13、第二聚焦透鏡14，實現二級聚焦。

激光通過雙碟片熒光輪15后，經過兩級準直透鏡后達到第一全反射鏡18，兩級準直透鏡分別為第一準直透鏡16、第二準直透鏡17。

以下通過具體實施例對該裝置的工作原理、工作過程以及光路走向進行詳細的說明。

如圖4所示，兩個熒光輪碟片均分為三段如圖2、圖3所示，且第一激光全透過區1與第三激光全透過區4、第二激光全透過區2與第四激光全透過區6、綠色熒光粉區3與黃色熒光粉區5對應的弧度分別相等，第一至第五激光全透過區為玻璃且鍍藍光高透射膜，黃光熒光粉區和綠光熒光粉區均為涂層。

在雙碟片熒光輪旋轉一周的過程中，當藍光照射到第一激光全透過區1與第三激光全透過區4時藍光全部透過。當藍光照射到第二激光全透過區2與黃色熒光粉區5時，藍光透過第一碟片7的玻璃層入射到第二碟片8的黃色熒光粉區5發出黃色的光。當藍光照射到綠色熒光粉區3、第四激光全透過區6時，藍光入射到綠色熒光粉區3發出綠色光。在一個周期內，藍光分別熒光出黃光和綠光，與透過的藍光并經過后面濾光色輪后，產生RGB三基色。

藍色激光器11發射藍色激光，透過分光片12，經過第一聚焦透鏡13、第二聚焦透鏡14聚焦后，照射到雙碟片熒光輪15上，一部分藍色激光熒光出黃光和綠光，鏡過第一聚焦透鏡13、第二聚焦透鏡14后被準直，通過分光片12后被90度偏轉全反射。另一部分藍光激光束，透過雙碟片熒光輪15，被第一準直透鏡16、第二準直透鏡17準直，經過第一全反射鏡18、第二全反射鏡19全反射，通過第三準直透鏡20進行再次準直，然后經過第三全反射鏡21全反射后，通過分光片12，與黃綠光合束。
