本發明屬于光通信領域,具體涉及一種光纖準直器陣列的制作方法。
背景技術:
隨著現代通訊數據的快速增長,通信相較以往需要更多的光路來同時進行數據傳輸,因此對通信的帶寬和容量提出了更高的要求。為了能滿足這個要求,許多光器件中都使用多芯的光纖準直器陣列。然而,光纖準直器陣列對元件的精度和加工裝配工藝要求比較高,需要保證光纖準直器陣列中各出射光束之間平行以及位置和光軸方向的精確性。目前市場上一般使用兩種制作方法保證光纖準直器陣列的上述特性:1、光纖陣列和透鏡陣列直接耦合;2、將光纖逐根與透鏡陣列上的透鏡單元進行耦合粘接來組成陣列準直器。第一種方法為了保證各光束之間相互平行,對陣列光纖之間的間距公差和陣列透鏡之間的間距公差均要達到微米量級,這對材料元件的加工精度要求很高,使得材料加工復雜,成本相對較高,而且受陣列透鏡的工藝限制,一般所制成的光纖準直器陣列工作距離較短。第二種方法雖然降低了對材料元件的加工精度要求,但是由于準直器之間單獨固定,在制作過程或后期的應力釋放過程中均很難避免部分準直器發生位置偏移,對裝配工藝有很高的要求,并且工作距離短的問題也沒有很好地解決。
因此,需要一種結構簡單、成本低、可操作性強的方法,使得光纖準直器陣列的出射光光軸方向一致且位置精確,從而保證光通信過程中信號傳輸?shù)母咝Х€(wěn)定。
技術實現要素:
本發明所要解決的技術問題是針對現有技術的不足,提供一種光纖準直器陣列的制作方法,可以低成本、高精度地保證光纖準直器陣列的出射光的光軸方向一致并且位置精確。
本發明為解決上述技術問題而采用的技術方案是:
一種光纖準直器陣列的制作方法,所述光纖準直器陣列包括基座1、光纖準直器2,所述基座1上設有若干個與光纖準直器2數量對應的安裝孔5,其特征在于,所述制作方法包括如下步驟:
步驟s1:通過加熱裝置4加熱所述基座1并在整個制作過程中保持基座1的溫度;
步驟s2:選擇安裝孔中的一個為基準安裝孔,通過微調裝置調節位于基準安裝孔中的光纖準直器2的坐標,將光纖準直器2安裝在基座1的基準安裝孔上,使其處于基準安裝孔中心位置中,并使用粘結劑將其固定在孔內;
步驟s3:將基準準直器3固定在五維微調架上,對準基座1的基準安裝孔,通過調節基準準直器3角度,將基準準直器3與位于基準安裝孔的光纖準直器2對準,再調節角度將將插入損耗值調節至最小,固定基準準直器3的角度;
步驟s4:再以基準準直器3為基準去調整其他安裝孔中的光纖準直器2:改變基準準直器3的坐標,將基準準直器3平行移動到其他的安裝孔5對應的位置處,逐一調節其他安裝孔位置的光纖準直器2,將插入損耗調節到最小,使用粘結劑將調整好的光纖準直器2固定在安裝孔中;
步驟s5:移除基準準直器及加熱裝置,完成光纖準直器陣列的制作。
優選的,所述步驟s2中選擇的基準安裝孔為位于基座1中心位置的安裝孔。
進一步的,所述加熱裝置4為貼合在基座1表面的加熱圈。
所述加熱圈對所述基座1的加熱溫度為60℃至150℃之間。
本發明對比現有技術有如下的有益效果:
1、本發明中的光纖準直器陣列使用基準準直器進行調節,只需要調節各個光纖準直器的角度與基準準直器一致即可達到陣列中各個光纖準直器的出射光光束之間相互平行,是一種結構簡單、成本低,可操作性強的制作光纖準直器陣列方法。
2、本發明中的光纖準直器可單根獨立調節,自由度高,工作距離可調。
3、本發明中光纖準直器安裝固化過程全程加熱,可以加速粘結的固化速率,及釋放固化過程中的應力,以保證在后期使用中準直器不再發生位移。
附圖說明

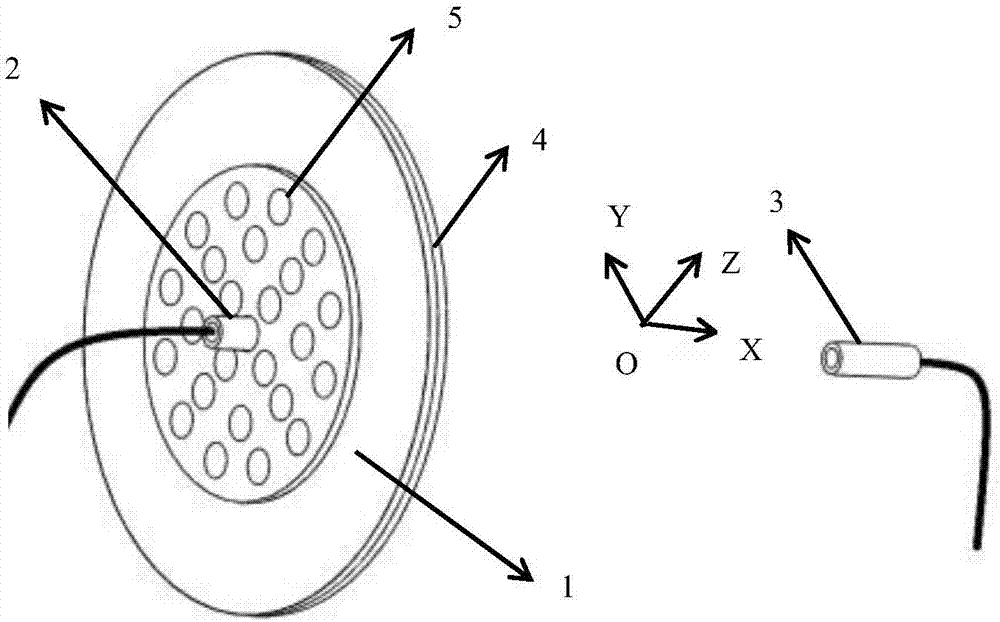

圖1為本發明位于陣列中心的光纖準直器安裝于基座中心孔的示意圖;
圖2為本發明調節基準準直器角度的示意圖;
圖3為本發明基座的正視圖;
圖中:
1、基座2、光纖準直器3、基準準直器
4、加熱裝置5、安裝孔
具體實施方式
下面結合附圖和實施例對本發明作進一步的詳細說明。
一種光纖準直器陣列的制作方法,光纖準直器陣列包括基座1、光纖準直器2、基座1上設有若干安裝孔5與光纖準直器的數量對應。
下面以附圖所示25芯光纖準直器為優選實施例闡述該發明。
步驟一,將加熱裝置4貼合在基座1的表面,將基座1加熱到60℃至150℃之間的任一溫度,本實施例可優選60℃、80℃、120℃以及150℃,并在整個制作過程中保持加熱。
步驟二,請參見圖1,通過顯微鏡觀察,通過微調裝置調節于基座中心安裝孔內的光纖準直器2的坐標,將光纖準直器2安裝在基座1的中心安裝孔的中心位置,并使用粘結劑將基座1與光纖準直器2固定。
步驟三,然后再以位于中心安裝孔的光纖準直器2為參考調節基準準直器3,將基準準直器3固定在五維微調架上,通過調節基準準直器3在y、z方向的角度,使基準準直器3與位于中心安裝孔的光纖準直器2的插入損耗耦合至最小,固定基準準直器3的角度,使其角度不再發生變化。此時基準準直器201可以作為標準調節其他位置的光纖準直器的角度,如圖2所示。
步驟四,以基準準直器3為基準,改變基準準直器3y、z軸坐標,將基準準直器3平行移動到其他的安裝孔對應的位置處,逐一調節其他安裝孔位置的光纖準直器2,將插入損耗調節到最小,此時其他位置的安裝孔處的光纖準直器的出射光將與位于基座中心安裝孔的光纖準直器的出射光平行。
步驟五,在加熱的狀態下使用粘結劑將調整好的光纖準直器2固定在安裝孔中。
步驟六,拆除基準準直器及加熱裝置,完成光纖準直器陣列的制作。
本發明所使用光纖準直器是將光纖調節后由膠粘劑固定在準直器透鏡中,透鏡和光纖為一體,結構尺寸靈活。
本實施例僅為優選實施例,基座1可根據要求制作孔芯數,形狀也不限于圓形,可以根據實際情況加工成任意形狀。
雖然本發明已以較佳實施例揭示如上,然其并非用以限定本發明,任何本領域技術人員,在不脫離本發明的精神和范圍內,當可作些許的修改和完善,因此本發明的保護范圍當以權利要求書所界定的為準。
