本專利申請要求2016年3月22日提交給美國專利和商標局的美國序列62/311,487的優先權，其全文以引用方式并入本文。

背景技術：

1.技術領域

本發明涉及眼科鏡片，并且更具體地涉及被設計用于減慢、延緩或預防近視發展的接觸鏡片。本發明的眼科鏡片包括多焦點光焦度分布，該多焦點光焦度分布提供在一定范圍的調節距離處視網膜中央凹視力矯正、增加的焦深和優化的視網膜圖像，這使得近距離工作活動期間視網膜圖像質量的劣化對模糊不太敏感，從而預防和/或減慢近視發展。

2.相關領域的描述

導致視敏度降低的常見病癥包括近視和遠視，針對所述病癥指定配戴眼鏡或為剛性接觸鏡片或為軟性接觸鏡片形式的矯正鏡片。所述病癥一般被描述為在眼睛的長度和眼睛的光學元件的聚焦之間的不平衡。近視眼在視網膜平面的前方聚焦而遠視眼在視網膜平面的后方聚焦。通常因為眼睛的軸向長度生長至長于眼睛的光學部件的焦距，即眼睛生長得過長，所以形成近視。通常因為眼睛的軸向長度相比于眼睛的光學部件的焦距太短，即眼睛生長得不夠長，所以形成遠視。

近視在世界許多地區均具有高患病率。該病癥最值得關注的是其可能進展為高度近視，例如屈光度大于五(5)或六(6)，在沒有光學輔助工具的情況下這將顯著地影響一個人的行為能力。高度近視還與視網膜疾病、白內障和青光眼的風險增大相關聯。

矯正鏡片用于分別通過從平面的前方轉移焦點以矯正近視或從平面的后方轉移焦點以矯正遠視來改變眼睛的總聚焦，以使得在視網膜平面處呈現更清晰的圖像。然而，該病癥的矯正方法并未解決病因，而只是修復性的或旨在解決癥狀。更重要的是，矯正眼睛的近視散焦誤差不會減慢或延緩近視發展。

大多數眼睛并不只是具有近視或遠視，而是具有近視散光或遠視散光。聚焦的散光誤差導致點光源的圖像在不同焦距下形成為兩條互相垂直的線。在以下討論中，術語近視和遠視分別用于包括僅近視或近視散光以及遠視和遠視散光。

正視眼描述了清晰視力的狀態，其中在晶狀體松弛的情況下在無窮遠處的物體處于相對銳聚焦。在正常或正視眼的成年人眼睛中，來自遠處物體和近處物體兩者并且穿過孔或瞳孔的中心區或近軸區的光通過晶狀體聚焦到眼鏡內接近視網膜平面處，在所述視網膜平面上感測到倒像。然而據觀察，大多數正常眼睛表現出正縱向球面像差，對于5.0mm孔來說通常在約+0.50屈光度的范圍內，這意味著當眼睛聚焦于無限遠處時，穿過孔或瞳孔周邊的光線聚焦到視網膜平面的前方+0.50d。如本文所用，量度d為屈光度，其被定義為鏡片或光學系統的焦距的倒數，單位為米。

正常眼睛的球面像差并不是恒定的。例如，調節度(即，主要通過改變晶狀體而產生的眼睛的光焦度的變化)導致球面像差從正變?yōu)樨摗?/p>

正如指出的，近視通常由于眼睛的過度軸向生長或伸長而發生。現在公認的是，主要來自動物研究，軸向眼睛生長可以受視網膜圖像的質量和聚焦的影響。利用多個不同的實驗范式，在一系列不同的動物種類上進行實驗，已經示出了改變視網膜圖像質量可以導致在眼睛生長中的一致的和可預測的變化。

此外，已知通過正透鏡(近視性散焦)或負透鏡(遠視性散焦)使在小雞和靈長類動物兩種模型中的視網膜圖像散焦導致可預測的(在方向和量值兩個方面)眼睛生長的變化，該變化符合眼睛生長以彌補強加的散焦。已示出了與光學模糊相關的眼睛長度的變化受鞏膜生長變化的調節。由正鏡片所引起的模糊會導致近視模糊和鞏膜生長速率下降，進而造成患上遠視屈光不正。由負鏡片所引起的模糊會導致遠視模糊和鞏膜生長速率增加，進而造成患上近視屈光不正。響應視網膜圖像散焦的這些眼睛生長的變化已經被證明在很大程度上是通過局部視網膜機制中介的，因為當視神經受損時，眼睛長度的變化仍會發生，而且強加散焦在局部視網膜區域上已被示出導致被局限于特定的視網膜區域的改變的眼睛生長。

在人類中，存在支持視網膜圖像質量可以影響眼睛生長的間接證據和直接證據兩者。所有各種不同的眼部病癥都會導致形成視力的干擾，這些病癥，諸如上瞼下垂、先天性白內障、角膜混濁、玻璃體出血和其他眼部疾病，已經被發現與在年輕人中的異常的眼睛生長相關聯，這表明在視網膜圖像質量中的相對大的改變確實對人類受檢者眼睛的生長產生影響。基于在可以為人類的眼睛生長和近視發展提供刺激的近距離工作期間在人類聚焦系統中的光學誤差，也已經假設了更精細的視網膜圖像變化對人類眼睛生長的影響。

近視發展的危險因素中的一個是近距離工作。由于此類近距離工作期間的調節滯后或與調節相關聯的負球面像差，眼睛可感受到遠視模糊，如上文所討論，這會刺激近視發展。

此外，調節系統是主動自適應光學系統；它不斷地對近距離物體以及光學設計做出反應。即使之前已知的光學設計置于眼睛的前方，當眼睛用鏡片+眼睛系統交互地對近物進行調節時，可能仍然存在連續遠視散焦，從而導致近視發展。因此，減慢近視發展速率的一種方法是設計降低遠視模糊對視網膜圖像質量的影響的光學器件。采用此類設計時，對于遠視散焦的每個屈光度，視網膜圖像質量劣化程度較小。在另一種意義上，視網膜因此對遠視散焦相對較不敏感。具體地講，焦深和圖像質量敏感度可用于定量由于視網膜處的遠視散焦所引起的眼睛對近視發展的易感性。具有較大焦深和低圖像質量敏感度的眼科鏡片設計將使視網膜圖像質量的劣化對遠視散焦較不敏感，從而減慢近視發展的速率。

在物體空間中，看起來可接受地銳利的場景的最近物體與最遠物體之間的距離稱為景深。在圖像空間中，則稱為焦深。對于常規的單視光學設計，鏡片具有單個焦點，且圖像銳度在焦點的每一側上急劇下降。對于具有擴展dof的光學設計，雖然其可具有單個標稱焦點，但圖像銳度的下降在聚焦距離的每一側上是逐步的，使得在dof內，在正常觀察條件下察覺不到下降的銳度。

圖像質量敏感度可被定義為在1至5個屈光度的調節要求下視網膜iq-散焦曲線的斜率。這指示圖像質量如何隨散焦而變化。iq敏感度的值越大，圖像質量對調節期間的散焦誤差就越敏感。

技術實現要素：

本發明的眼科鏡片包括多焦點光焦度分布，該多焦點光焦度分布提供在一定范圍的調節距離處的視網膜中央凹視力矯正、增加的焦深和優化的視網膜圖像，這使得近距離工作活動期間視網膜圖像質量的劣化對模糊不太敏感，從而預防和/或減慢近視發展，克服了如上簡明列出的現有技術的缺陷。

根據一個方面，本發明涉及具有光學區的多焦點眼科鏡片，該光學區包括至少一個第一區和至少一個第二區，該至少一個第一區具有滿足患者的遠距屈光(distancerefraction)需要的屈光度(dioptricpower)，該至少一個第二區具有大于至少一個第一區的屈光度的屈光度。該至少一個第一區和至少一個第二區被配置為使得1)患者的視網膜上的圖像質量優于視網膜前面的圖像質量和視網膜后面的圖像質量兩者，以及2)患者的視網膜前面的圖像質量優于視網膜后面的圖像質量。

根據另一個方面，本發明涉及設計可用于緩解近視發展的多焦點眼科鏡片的方法。選擇鏡片的至少一個第一區的第一屈光度分布，其中第一屈光度分布提供患者的遠距屈光。選擇鏡片的至少一個第二區的第二屈光度分布，其中第二屈光度分布大于第一屈光度分布。評估第一屈光度分布和第二屈光度分布的組合以確定視網膜上的圖像質量、視網膜前面的圖像質量和視網膜后面的圖像質量。修改第二屈光度分布直至1)視網膜上的圖像質量優于視網膜前面的圖像質量和視網膜后面的圖像質量，以及2)視網膜前面的圖像質量優于視網膜后面的圖像質量。

本發明提供設計多焦點光學鏡片的方法，當所述鏡片佩戴在眼睛上時可用于減慢或預防近視發展。本發明還提供接觸鏡片的最優化設計，當所述鏡片佩戴在眼睛上時可用于減慢或預防近視發展。更具體地，根據本發明，通過設計在視網膜前面、視網膜處和視網膜后面的圖像質量的特定值和關系同時也提供足夠的遠距視力，就可以利用一種方法并且產生一種可以在緩解近視發展方面極其有效的鏡片設計。

附圖說明

通過以下對如附圖中所示的本發明優選實施方案的更具體描述，本發明的上述內容及其他特征和優點將顯而易見。

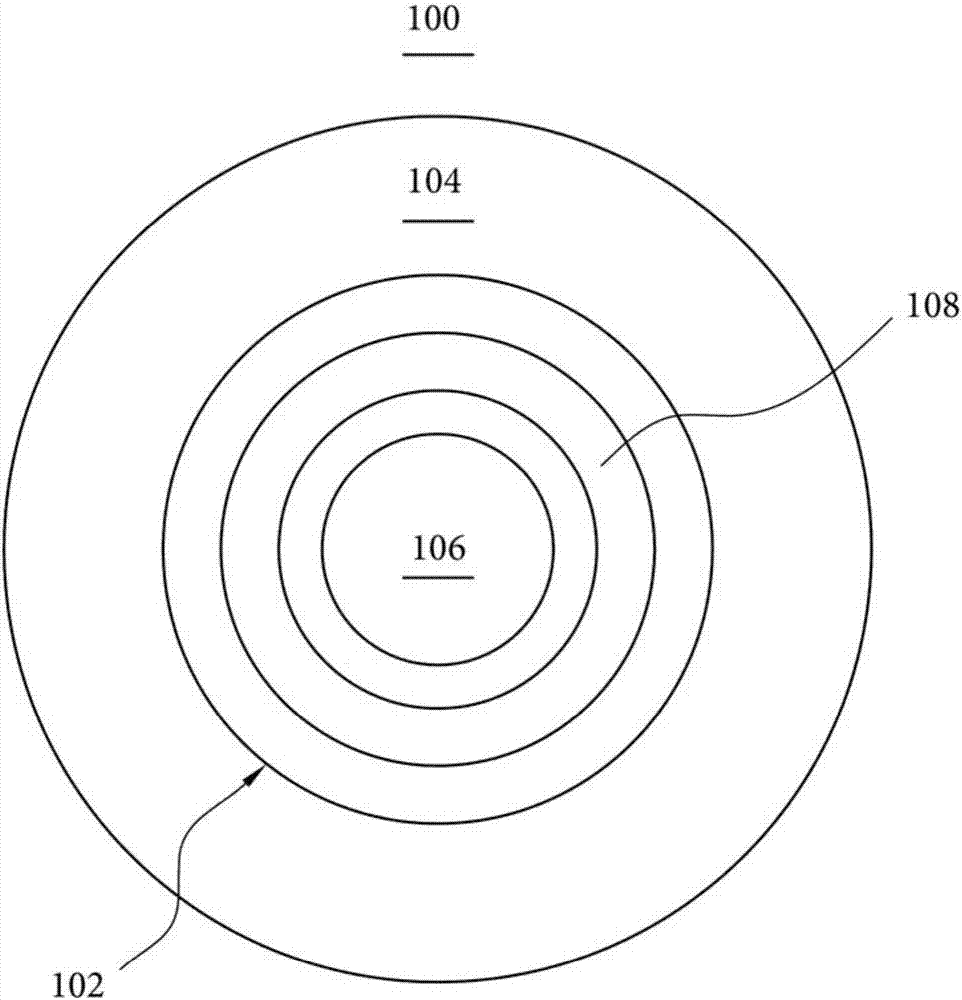

圖1為示例性接觸鏡片的示意圖。

圖2為根據本發明實施方案的接觸鏡片的光焦度分布的圖形表示。

圖3a為現有技術的雙焦點鏡片的光焦度分布的圖形表示。圖3b為鏡片的視敏度與散焦的圖形表示。圖3c為鏡片的視敏度與散焦的另一圖形表示。

圖4a為具有1.75add(+1.75d)的四區多焦點鏡片的光焦度分布的圖形表示。圖4b為鏡片的視敏度與散焦的圖形表示。

圖5a為具有1.65dadd(+1.65d)的六區多焦點鏡片的光焦度分布的圖形表示。圖5b為鏡片的視敏度與散焦的圖形表示。

圖6a為具有4dadd(+4d)的六區多焦點鏡片的光焦度分布的圖形表示。圖6b為鏡片的視敏度與散焦的圖形表示。

圖7a為具有1.75dadd(+1.75d)的六區多焦點鏡片的光焦度分布的圖形表示。圖7b為鏡片的視敏度與散焦的圖形表示。

具體實施方式

對針對老花設計的多焦點接觸鏡片進行最優化以提供在遠觀察距離、中間觀察距離和近觀察距離處的合適的視力。對許多設計進行最優化以提供在遠處和在近處的良好的視力。然而，用于近視控制的多焦點鏡片的量度是不同的，因而導致不同的設計。由于需要近視控制的患者(例如兒童)可能具有足夠的調節以能夠聚焦在近處和中間物體上，因此根據本發明的鏡片的設計目標不同于已知的多焦點鏡片。

參照圖1，存在示出接觸鏡片100的示意圖。接觸鏡片100包括光學區102和外區104。光學區102包括內區或中心區106和至少一個外區108。在具體實施方案中，如從鏡片100的幾何中心所測量的，光學區102的直徑可選擇為8mm，基本上圓形的內區106的直徑可選為4mm，并且環形外區108的邊界直徑可以為5mm和6.5mm。需要特別注意的是，圖1僅示出了本發明的示例性實施方案。例如，在該示例性實施方案中，至少一個外區108的外邊界并不一定與光學區102的外邊緣重合，而在其它示例性實施方案中，它們可以重合。外區104圍繞光學區102并提供標準的接觸鏡片特征，包括鏡片定位和定心。根據一個示例性實施方案，外區104可包括一個或多個穩定機制以減少當鏡片在眼睛上時的旋轉。光學區102可由多個區組成，其中每個區具有相對于相鄰區的獨特的光焦度分布。

需要特別注意的是，圖1中的各個區被示出為同心圓，這些區可包括任何合適的圓形或非圓形形狀，諸如橢圓形形狀。

i.本發明的眼科鏡片

根據本發明，用于患者的多焦點眼科鏡片包括光學區。該光學區包括1)至少一個第一區，該第一區具有滿足患者的遠距屈光需要的屈光度，和2)至少一個第二區，該第二區具有大于至少一個第一區的屈光度的屈光度。該至少一個第一區和該至少一個第二區被設計為具有優于在患者的視網膜前面的圖像質量和視網膜后面的圖像質量的在視網膜上的圖像質量。此外，該至少一個第一區和該至少一個第二區被設計為使得視網膜前面的圖像質量優于視網膜后面的圖像質量。

該至少一個第一區和該至少一個第二區可包括同心環，該同心環中的每個環具有獨特的屈光度。在具體的實施方案中，鏡片可具有2至10個同心環(例如，2個、4個或6個環)。在一個具體實施方案中，該至少一個第二區可具有大于該至少一個第一區的屈光度。即，該至少一個第二區可具有“add”(相對于在鏡片中心處屈光度的附加光焦度)。

在一個具體實施方案中，鏡片可包括具有-0.5至-10d的光焦度的至少一個第一區(例如，內區)和可具有優選在1.5至4d范圍內的add的至少一個第二區(例如，圍繞內區的外區)。在另一個具體實施方案中，鏡片可包括具有-0.5至-10d的光焦度的至少一個第二區(例如，外區)和可具有優選在1.0至4d范圍內的add的至少一個第一區(例如，由外區圍繞的內區)。因此，多焦點鏡片可包括與add環交替的“距離”環。

現有技術鏡片，如bifocal(avb)，被設計為在前表面和后表面兩者上都具有球形表面或部分。根據本發明，多焦點眼科鏡片可具有非球面的前表面和后表面。因此，每個同心環內的光焦度可以不是恒定的，但可以顯示由于球面像差引起的變化。具有球面表面的鏡片的球面像差隨著鏡片光焦度(例如，患者的屈光力驗光值)而變化。

本發明的鏡片可具有相對于在-3d、-3.25d、-3.5d等的庫存量單位恒定的屈光度的跨鏡片的規定光焦度分布。因此，在交替“距離”環內，屈光度可以基本上是鏡片的屈光力，其變化以校正眼睛的自然球面像差。

現在參照圖2，示出了根據本發明實施方案的接觸鏡片的光焦度分布的圖形表示。光焦度pcl可跨接觸鏡片的半徑變化。光焦度對應于以屈光度計的軸向光焦度。光焦度pcl(r)是在從鏡片的中心和光軸到高度r處進入鏡片的光線的1/(距焦點的距離，以米為單位)。

“距離”環(例如，環1、3、5等或者在環2、4、6等中)的屈光度(p1)可以是；

p1(r)＝球面屈光度+δ1+(sa1)*r²，(1)

其中sa1被設置為近似于眼睛的球面像差的負值，并且可以為約-0.08d/mm²，r為距離鏡片中心的距離；球面屈光度是患者屈光度的球面屈光度；并且δ1是指定的光焦度偏移以確保峰值視力是當用未經調節的眼睛觀察遠處物體時且通常介于-0.25d和0.25d之間。

add環(例如，環2、4、6等或者在環1、3、5等中)的屈光度(p2)可以是：

p2(r)＝球面屈光度+add+(sa2)*r²，(2)

其中sa2通常介于0.0和-0.15d/mm²之間，add通常介于1.0和4.0d之間，但在具體實施方案中可以小于2.5d。

因此，接觸鏡片的光焦度pcl(r)是如圖2所示的p1(r)和p2(r)的組合，其中區域的邊緣分別由r1、r2、r3、r4、r5限定。例如，當“距離”區是第二區時，如圖2所描繪：

pcl(r)，＝p2(r)，對于r≤r1，r2＜r≤r3，r4＜r≤r5(3)

pcl(r)，＝p1(r)，對于r1＜r≤r2，r3＜r≤r4，r＞r5

另選實施方案可以具有更多或更少的區或可以具有互換的p1和p2。在具體實施方案中，在同心環之間可存在過渡區，其提供從一個同心環到下一個同心環的平滑變化的光焦度。

對于近視控制，根據本發明的多焦點設計目標包括以下內容：

1.足夠的遠距視力(例如，20/25或更好，或在具體實施方案中，大于-1.0，以-10logmar單位計)，具有最小的令人反感的圖像偽影。

2.視網膜上的圖像質量優于視網膜前面的圖像質量和視網膜后面的圖像質量。

3.當在任何距離和直徑為1mm至7mm(例如，3mm至6mm)的瞳孔尺寸下觀察物體時，視網膜前面的圖像質量優于視網膜后面的圖像質量。

這些目標可以通過確保以下項來實現：1)如下所述的貫通聚焦視力曲線的峰值處于0.0d散焦位置，以及2)貫通聚焦曲線關于0.0d非對稱，其中最佳圖像質量在負散焦側。

ii.圖像質量的測量

任何合適的視力度量可用于測量圖像質量或視敏度，例如，調制傳遞函數的面積；斯特列爾比；神經銳度，如thibos等人的accuracyandprecisionofobjectiverefractionfromwavefrontaberrations，journalofvision(2004)4，329-351中有所描述；或使用瞳孔尺寸和亮度水平的預測建模來計算單眼視敏度(以-10logmar單位計)，如下所述。

公式4將接觸鏡片加眼睛的波前w給定為

其中r給出從鏡片中心(以及眼睛和波前)的徑向距離，球面屈光度的單位為d，并且sa眼睛是眼睛的球面像差，且對于該計算設置為0.08d/mm²。波前w假定旋轉對稱的鏡片；然而，更精確地說，波前可以笛卡爾坐標給出。極坐標和笛卡爾坐標之間的轉換是已知的。基于波前w(x，y)，瞳孔函數(pf)為：

其中a(x，y)＝1，對于r＝(x²+y²)^1/2小于或等于(≤)d/2；并且

其中a(x，y)＝0，對于r大于(＞)d/2并且波長λ為0.555微米。

瞳孔函數pf(x，y)是瞳孔內的復振幅，并且在瞳孔外為0，即a(r)＝0，對于r大于(＞)d/2，其中d為瞳孔直徑。

光學系統(在這種情況下，鏡片加眼睛)的振幅點擴散函數(psfa)給定為二維瞳孔函數pf(x，y)的傅里葉變換，并且為：

psfa(u，v)＝∫∫pf(x，y)e^{-i·2·π·(u·x+y·v)}dxdy(6)

其中該積分是在瞳孔半徑上完成的。量u和v具有1/mm的頻率單位且與角度θx和θy有關，所述角度為物體空間中x方向和y方向上具有弧度單位的角度：

θx＝λ·u(7)

θy＝λ·v，(8)

其中λ為波長，以mm計。

強度點擴散函數psf為：

psf(u，v)＝psfa(u，v)·psfa^*(u，v)(9)

其中*是指復共軛。

給定為psf的傅里葉變換的光學傳遞函數otf為：

其中νx和νy的單位是周期/弧度。

調制傳遞函數mtf為：

mtf(vx，vy)＝|otf(vx，vy)|。(11)

如上所述的自波前的mtf的計算為本領域已知的并且可用數值法來完成。在極坐標中，mtf變?yōu)椋?/p>

mtf(ν，θ)(12)

其中v為徑向頻率：

并且θ為角度。

平均mtfa為：

根據以下公式來計算mtf的加權面積：

其中mtfa是如公式14中計算得到且為角頻率、瞳孔直徑以及鏡片加眼睛組合的光焦度分布的函數，并且ncsf是神經對比敏感度函數并取決于頻率、瞳孔直徑和以candelas/m²表示的亮度。對于非旋轉對稱的鏡片設計而言，以二維mtf的平均值計算mtf。

對應于典型辦公環境的250cd/m²的亮度是本發明的示例并且ncsf為：

與

其中l(wèi)為亮度(250cd/m²)，

d為以mm計的瞳孔直徑，

并且e為以td計的亮度。

公式16的常數如下所示：

k＝3.0；

t＝0.1秒；

x0＝2度；

x最大值＝12度；

n最大值＝15個循環；

hs＝0.03；

p＝1.247×10⁶光子/秒/度²/td；

v為頻率，以循環/度計；

v0＝7個循環/度；并且

φ0＝3.0×10^-8秒度²。

ncsf的描述可見于例如barten，“contrastsensitivityofthehumaneyeanditseffectsonimagequality“，spieopticalengineeringpress，1999中，其以引用方式并入本文。

采用加權面積wa，可利用下述公式來計算以-101ogmar單位計的單眼性能：

mp＝-11.5+4.94*log10(wa)-1.26*log10(wa)²+0.15*log10(wa)³(18)

其中l(wèi)og10(wa)表示wa的以10為底的對數。在具體實施方案中，可通過測得的光焦度分布或各個鏡片的設計光焦度分布來進行計算的這個量可為描述本發明的鏡片的約束條件提供基礎。

iii.具體鏡片的討論

圖3a示出了類似于bifocal2.5dadd鏡片的現有技術多焦點鏡片的光焦度分布的圖形分析。圖3a示出了-3.0dsku的光焦度分布。

圖3b示出了對于圖3的鏡片，作為3.0、4.0、5.0和6.0d直徑瞳孔尺寸的散焦的函數，調制傳遞函數面積的視敏度計算值為3-12周期/度。0.0d散焦對應于遠距離。負散焦可以被解釋為當觀看遠距離物體時顯示在視網膜前面的圖像質量；而加上散焦可以被解釋為顯示在視網膜后面的圖像質量。圖3c示出了使用上述方法計算的以-10logmar為單位的視敏度預測，其預示臨床結果。

參考圖3b或圖3c，滿足上述設計目標2-3(例如，在0.0d處的曲線的峰值是在整個范圍內的最大值；并且貫通聚焦視力曲線是不對稱的，具有在視網膜前面的負散焦位置的視力，這指示比正散焦位置更好的視力)。參考圖3c分析的第一目標未滿足，因為對于0.0d的散焦值的視敏度，-10logmar單位小于-1.0。此外，對于3.0mm直徑的瞳孔，約-2d散焦處的次峰幾乎是0.0d處的峰的高度。因此，對于小的瞳孔尺寸，患者可能不能完全調節近處圖像，而是使用由設計所提供的近處圖像。這將導致視網膜后面的圖像比視網膜前面的圖像質量更好，并且向眼睛提供可以增加近視的生長信號。

圖4a為根據本發明的四區多焦點鏡片的光焦度分布的圖形表示。至少一個第一區(例如，內區)具有-3.0d的屈光度，并且交替的“距離”環具有基本上類似于-3.0d的光焦度，但是針對球面像差進行了校正。至少一個第二區(例如外區)具有約+1.75d的add。

圖4b是對于3.0、4.0、5.0和6.0mm瞳孔直徑尺寸，圖4a鏡片的以-10logmar單位計的視敏度與散焦的圖形表示。0.0d散焦對應于遠距離。對于所有的瞳孔直徑，滿足上述設計目標1-3(例如，在0.0d處的曲線的峰值是在整個范圍內的最大值，在0.0d處的視敏度大于-1.0，以-10logmar單位計，并且貫通聚焦曲線是不對稱的，其中負散焦值大于正散焦值)。

圖5a為根據本發明的六區多焦點鏡片的光焦度分布的圖形表示。至少一個第一區(例如內區)具有-3.0d的屈光度，并且交替的“距離”環具有基本上類似于-3.0d的光焦度，但是針對球面像差進行了校正。至少一個第二區(例如，外區)具有約+1.65d的add。

圖5b是對于3.0、4.0、5.0和6.0mm瞳孔直徑尺寸，圖3a鏡片的視敏度與散焦的圖形表示。對于所有的瞳孔直徑，滿足上述設計目標1-3(例如，在0.0d處的曲線的峰值是在整個范圍內的最大值，在0.0d處的視敏度大于-1.0，以-10logmar單位計，并且貫通聚焦曲線是不對稱的，其中負散焦值大于正散焦值)。

圖6a為根據本發明的六區多焦點鏡片的光焦度分布的圖形表示。至少一個第一區(例如，內區)具有-3.0d的屈光度，并且交替的“距離”環具有基本上類似于-3.0d的光焦度，但是針對球面像差進行了校正。至少一個第二區(例如，外區)具有約+4d的add。

圖6b是對于3.0、4.0、5.0和6.0mm瞳孔直徑尺寸，圖6a鏡片的視敏度與散焦的圖形表示。對于所有的瞳孔直徑，滿足上述設計目標1-3(例如，在0.0d處的曲線的峰值是在整個范圍內的最大值，在0.0d處的視敏度大于-1.0，以-10logmar單位計，并且貫通聚焦曲線是不對稱的，其中負散焦值大于正散焦值)。

圖7a為根據本發明的另一六區多焦點鏡片的光焦度分布的圖形表示。與其它透鏡不同，第一“距離”區不在鏡片中心，而是圍繞在鏡片中心的add區。第一距離區具有-3.0d的屈光度，并且交替的“距離”環具有基本上類似于-3.0d的光焦度，但是針對球面像差進行了校正。第二區具有約+1.75d的add。

圖7b是對于3.0、4.0、5.0和6.0mm瞳孔直徑尺寸，圖5a鏡片的視敏度與散焦的圖形表示。對于所有的瞳孔直徑，滿足上述設計目標1-3(例如，在0.0d處的曲線的峰值是在整個范圍內的最大值，在0.0d處的視敏度大于-1.0，以-10logmar單位計，并且貫通聚焦曲線是不對稱的，其中負散焦值大于正散焦值)。

另外，本發明的設計可以考慮球面像差隨著調節而變化，并且可以針對兒童的瞳孔尺寸優化鏡片，包括瞳孔尺寸隨調節變化。

需要特別注意的是，眼睛的入射瞳孔尺寸和目標聚散度/調節在亞群間有所變化。在某些示例性實施方案中，可基于患者的平均瞳孔尺寸和優選的目標聚散度，將鏡片設計定制為實現良好的視網膜中央凹視力矯正和近視治療效果兩者。此外，在某些示例性實施方案中，由于瞳孔尺寸與兒科患者的屈光度和年齡相關，因此可基于他們的瞳孔尺寸針對具有特定年齡和/或屈光度的兒科亞群的子組來進一步優化鏡片。基本上，可基于瞳孔尺寸調節或定制光焦度分布以實現視網膜中央凹視力矯正、增加的焦深和降低的iq敏感度之間的最佳平衡。

目前可用的接觸鏡片仍然是用于視力矯正的高性價比裝置。薄塑料鏡片貼合在眼睛的角膜上以矯正視力缺陷，包括近視或近視眼、遠視或遠視眼、散光，即角膜中的非球面性，和老花，即晶狀體適應能力的失去。接觸鏡片能夠以多種形式可用，并且由多種材料制成，以提供不同的功能性。

日戴型軟性接觸鏡片通常由軟性聚合物材料制成，其與水組合以用于透氧性。日戴型軟性接觸鏡片可為日拋型或長戴型。日拋型接觸鏡片通常佩戴一天，然后被拋棄，而長戴型接觸鏡片通常被佩戴至多三十天的時間段。有色軟性接觸鏡片使用不同的材料以提供不同的功能性。例如，可視性色調接觸鏡片使用淺色調來幫助佩戴者定位掉落的接觸鏡片，增強色調的接觸鏡片具有半透明色調用于增強人的自然眼睛顏色，有色色調接觸鏡片包括較暗的不透明色調以用來改變?nèi)说难劬︻伾⑶覟V光色調接觸鏡片以用于增強某些顏色同時減弱其它顏色。剛性透氣性硬性接觸鏡片由含硅氧烷聚合物制成，但是比軟性接觸鏡片更具剛性，從而保持它們的形狀并且更加耐用。雙焦點接觸鏡片特別為遠視患者設計，并且能夠以軟性和剛性種類獲得。復曲面接觸鏡片特別為散光患者設計，并且也能夠以軟性和剛性種類獲得。組合上面不同方面的組合鏡片也是可獲得的，例如混合型接觸鏡片。

需要特別注意的是，可將本發明的多焦點鏡片設計結合到由任何數目的材料形成的任何數量的不同接觸鏡片中。具體地講，本發明的多焦點鏡片設計可用于本文所述的任一種接觸鏡片，包括日戴型軟性接觸鏡片、剛性可透氣接觸鏡片、雙焦點接觸鏡片、復曲面接觸鏡片和混合型接觸鏡片。此外，雖然本發明相對于接觸鏡片進行了描述，但需要特別注意的是，本發明的概念可用于眼鏡鏡片、眼內鏡片、角膜嵌體和高嵌體。

盡管所示出并描述的據信是最為實用和優選的實施方案，但顯而易見的是，對所述和所示的具體設計和方法的變更對于本領域中的技術人員來說不言自明，并且在不脫離本發明的實質和范圍的情況下可使用這些變更形式。本發明并不局限于所述和所示的具體構型，而是應當理解為與可落入所附權利要求書的范圍內的全部修改形式相符。
