本發明涉及一種通用型顯微鏡頭支架，特別涉及一種多角度模塊化控制的全自動顯微鏡頭支架系統

背景技術：

目前，鏡頭支架大多數是通過手動調節粗準焦螺旋、細準焦螺旋和xy平臺的旋鈕，在觀測與測量時，難以獲得xy方向上的精確位置，且在垂直方向上需要多次重復性操作，無法準確高效的記錄高度數據，時間成本增加。一些斜度較大的被測物，對其側面的觀測與測量，傳統的鏡頭支架由于z軸無法轉動，從而無法對物體的側面進行準確的觀測與測量。隨著對被測物的觀測和測量要求越來越高，需要在被測物不動的情況下，實現對被測物多角度、全方位的觀測與測量，而目前市場上的鏡頭支架的z軸均只有一個自由度，即垂直方向上的移動，所以難以實現多角度的觀測與測量。專利公開號為“cn105954864a”的中國專利公開了一種醫療機構用顯微鏡縱置鏡頭調節支架，該支架裝卸簡單方便，體積更小，便于攜帶，但不具有多角度模塊化控制的全自動顯微鏡頭支架系統的所有優點，專利公開號“cn105824112a”的中國專利公開了一種調節支架及移動式顯微鏡，該專利解決顯微鏡所采用的普通支架不具有輔助鏡頭進行微調焦的功能而導致顯微鏡不能夠快速精準地進行檢測的技術問題，但不具有對被測物全方位、多角度的觀測和測量，以及便捷、準確的獲得位置數據并與計算機進行數據互通，準確記錄位置數據，輕松調整視野的優點，且隨著自動化與信息化的高速發展，人們對鏡頭支架的靈活性、適應性、信息化和自動化的要求逐漸提高，因此市場上的鏡頭支架已經不能滿足人們對靈活、便捷、高效的要求。

技術實現要素：

本發明的目的在于解決現有的鏡頭支架裝置的不足，提供一種多角度模塊化控制的全自動顯微鏡頭支架系統，環形夾持裝置可以固定不同類型、大小的鏡頭，通用型很高，在通過環形夾持裝置固定鏡頭后，可實現對被測物全方位、多角度的觀測和測量，可以便捷、準確的獲得位置數據并與計算機進行數據互通，準確記錄位置數據，通過操作臺的模塊化控制能夠輕松調整視野，旋轉軸保證被測物始終處于中心位置。整套鏡頭支架系統能夠充分迎合市場的需要，與鏡頭的完美結合，能夠最大程度的發揮鏡頭的作用，使其可以全自動、全方位、多角度的觀測與測量。

為達到上述目的，本發明采用下述技術方案：

一種多角度模塊化控制的全自動顯微鏡頭支架系統，其特征在于，由主控系統，驅動系統，反饋系統，led照明系統，數據接收與發送系統及機械傳動系統，載物臺，z軸平臺，環形夾持裝置組成，所述主控系統包括運動控制卡，控制箱，操作臺，所述驅動系統包括高轉速伺服電機，高扭矩伺服電機，電機驅動器，電源模塊，所述反饋系統包括光柵傳感器，光電編碼器，運動控制卡，計算機，電機驅動器，伺服電機，led照明系統包括電源模塊，led光源，所述數據接收與發送系統包括計算機，操作臺，運動控制卡，can總線，所述機械傳動系統包括滾珠絲杠，齒輪組，升降裝置，回轉裝置，所述載物臺由三個伺服電機控制可實現xy方向移動和垂直方向旋轉，所述z軸平臺包括環形夾持裝置，螺旋式固定器，平面導軌

其中，一種多角度模塊化控制的全自動顯微鏡頭支架系統，其特征在于所述運動控制卡，電機驅動器，電源模塊設于控制箱內，所述運動控制卡與計算機，操作臺通過can總線相連接，所述操作臺包括控制載物臺xy方向操縱桿，控制z軸平臺升降的旋鈕，控制載物臺和z軸平臺轉動的旋鈕共同組成了模塊化控制，所述回轉裝置通過固定背板與z軸平臺相連接，所述粗準焦螺旋和細準焦螺旋通過機械傳動系統與z軸平臺相連接，所述led光源設于載物臺中心凹槽底部，所述可更換式圓形平臺可設于載物臺中心圓形凹槽內。所述可更換式圓形平臺是有機玻璃并與led光源結合組成透過照明。

本發明與現有技術相比較，具有以下實質性特點和優點：

1)傳統的鏡頭支架是手動控制載物臺和z軸的移動，z方向誤差較大且無法獲得xy方向的準確位置，本發明鏡頭支架系統通過反饋系統與機械傳動系統相連，實現全自動控制xyz方向的移動，且誤差小，精度高，操作便捷；

2)本發明的鏡頭支架系統能夠靈活的控制載物臺和z軸的轉動，即使在被測物不動的情況下，固定在本發明鏡頭支架系統上的鏡頭也可以全方位，多角度的觀測與測量，可實現對大傾角物體側面的快速，準確，高效的觀測與測量；

3)設于載物臺內的led光源與更換式圓形平臺組成透過照明，便于對深孔物體的觀測；

4)本發明的鏡頭支架系統通過can總線與計算機相連，可由計算機輸入數值精確控制xyz平臺位置和轉動角度，以及采集位置數據。

1)附圖說明

圖1是多角度模塊化控制的全自動顯微鏡頭支架系統結構示意圖。

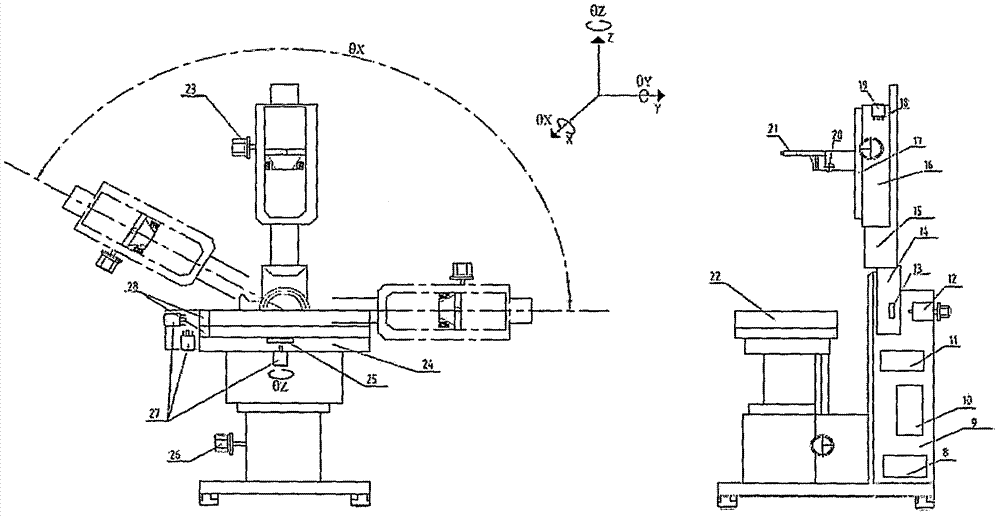

圖2是本發明鏡頭支架主體的左視圖和主視圖。

圖3是載物臺結構示意圖。

圖4是可更換式圓形平臺示意圖。

具體實施方式

以下將結合附圖1-4描述本發明的一種實施例。

一種多角度模塊化控制的全自動顯微鏡頭支架系統，其特征在于，由主控系統，驅動系統，反饋系統，led照明系統，數據接收與發送系統及機械傳動系統，z軸平臺(17)，環形夾持裝置(21)，載物臺(22)組成，所述主控系統包括運動控制卡(10)，控制箱(9)，操作臺(2)，所述驅動系統包括高轉速伺服電機(19)，高扭矩伺服電機(12，27)，電機驅動器(11)，電源模塊(8)，所述反饋系統包括光柵傳感器(18)，光電編碼器(13，25)，運動控制卡(10)，計算機(1)，電機驅動器(11)，伺服電機，所述led照明系統包括電源模塊，led光源(29)，所述數據接收與發送系統包括計算機(1)，操作臺(2)，運動控制卡(10)，can總線(7)，所述機械傳動系統包括滾珠絲杠(16，28)，齒輪組(14，24)，所述升降裝置包括固定背板(15)，滾珠絲杠(16)，小型高轉速伺服電機(19)，z軸平臺(17)，z軸平臺由伺服電機通過滾珠絲杠帶動，整個裝置固定在固定背板上，再與回轉裝置結合，即可實現對z軸平臺的轉動，所述回轉裝置包括光柵傳感器(13)，小型高轉速伺服電機(12)，齒輪組(14)，所述載物臺由三個伺服電機控制可實現xy方向移動和垂直方向旋轉，所述z軸平臺包括環形夾持裝置(21)，螺旋式固定器(20)可固定不同類型和大小的鏡頭。

其中，所述運動控制卡(10)，電機驅動器(11)，電源模塊(8)設于控制箱(9)內，所述運動控制卡(10)與計算機(1)，操作臺(2)通過can總線(7)相連接，所述操作臺(2)包括控制載物臺xy方向操縱桿(3)，控制z軸平臺升降的旋鈕(4)，控制載物臺和z軸平臺轉動的旋鈕(5，6)，通過操作臺上各個旋鈕及操作桿可以輕松調整視野，所述反饋系統由光柵傳感器(18)和光電編碼器(13，25)將滾珠絲杠(16，28)位置信息和伺服電機的轉動信息反饋給運動控制卡(10)做誤差比較，所述回轉裝置通過固定背板(15)與z軸平臺(17)相連接，所述粗準焦螺旋(23)和細準焦螺旋通(26)過機械傳動系統與z軸平臺(17)相連接，所述數據接收與發送系統包括計算機(1)，操作臺(2)，運動控制卡(10)，can總線(7)，通過can總線將操作臺和計算機與運動控制卡相連接，實現對支架系統的自動化控制以及xyz平臺位置數據的采集與記錄，所述led光源(29)設于載物臺(22)中心凹槽底部，所述可更換式圓形平臺(30)可設于載物臺(22)中心圓形凹槽內，所述可更換式圓形平臺(30)是有機玻璃并與led光源(29)結合組成透過照明。

本發明一種多角度模塊化控制的全自動顯微鏡頭支架系統，具體步驟為通過環形夾持裝置固定鏡頭，將電源模塊通電，通過串口將運動控制卡與計算機和操作臺相連接，然后通過操作臺上的各個旋鈕及操作桿即可控制xyz平臺的移動和旋轉實現模塊化控制，通過計算機輸入數值精確控制xyz平臺移動和旋轉，并記錄位置數據。本發明可實現對被測物全方位、多角度的觀測和測量，可以便捷、準確的獲得位置數據并與計算機進行數據互通，準確記錄位置數據，以及能夠輕松調整視野，旋轉軸保證被測物始終處于中心位置。整套鏡頭支架系統能夠充分迎合市場的需要，與鏡頭的完美結合，能夠最大程度的發揮鏡頭的作用，使其可以全自動、全方位、多角度的觀測與測量。
