本實用新型涉及，尤其涉及一種幕布支架。

背景技術：

投影儀，又稱投影機，是一種可以將圖像或視頻投射到幕布上的設備，可以通過不同的接口同計算機、VCD、DVD、BD、游戲機、DV等相連接播放相應的視頻信號；現廣泛應用于家庭影院、辦公室會議、學校、廣告牌等諸多場所，類型也多種多樣。

專用于投影的幕布叫投影幕，是投影儀周邊設備中最常使用的產品之一。投影幕布如果與投影儀搭配得當，可以得到優質的投影效果。目前市面上幕布在支架的支撐后多為垂直于地面且不能調節角度，并且，收攏后體積較大，不便于攜帶運輸。

技術實現要素：

針對上述技術中存在的不足之處，本實用新型提供一種結構簡單、操作方便的幕布支架，最大可能保證幕布平整，三角結構著地且可調節高低，可搭建在沙地、草地、水泥地等多種地形上。

本實用新型的另一個目的是提供一種結構簡單、操作方便的幕布支架，該支架通過角度調節機構的調節有效改變幕布的傾斜角度，可適用于不同的人群需求。

為實現上述目的，本實用新型是這樣實現的。

一種幕布支架，該支架包括第一支撐桿、第二支撐桿、第三支撐桿、第四支撐桿、第一支腳和兩個第二支腳，所述第一支撐桿的一端與幕布背面的第一角連接，所述第二支撐桿的一端與幕布背面的第二角連接，所述第三支撐桿的一端與一個第二支腳的一端連接，且所述第四支撐桿的一端與另一個第二支腳的一端連接；所述第一支撐桿的另一端、第二支撐桿的另一端、第三支撐桿的另一端、第四支撐桿的另一端和第一支腳的一端通過角度調節機構連接，且所述第一支撐桿、第二支撐桿、第三支撐桿和第四支撐桿均形成拱形結構；一個第二支腳的一端與幕布背面的第三角連接，另一個第二支腳的一端與幕布背面的第四角連接，所述第一支腳的的另一端、一個第二支腳的另一端及另一個第二支腳的另一端形成支撐幕布的三角結構。

其中，所述角度調節機構包括多向接頭、手柄、粗管、粗管接頭和四根細管，且所述多向接頭設有通孔和四個接口；所述第一支撐桿的另一端、第二支撐桿的另一端、第三支撐桿的另一端及第四支撐桿的另一端依次通過一根細管與多向接頭對應的接口連接，所述粗管接頭的一端與第一支腳的一端連接，所述粗管接頭的另一端貫穿通孔與粗管連接，且所述手柄通過鉚釘與多向接頭樞接。

其中，所述第一支腳的另一端套設有地釘，且所述第一支腳的另一端通過地釘定位在地板上。

其中，所述四個接口內均設有皮筋，每根細管均通過皮筋與對應的接口連接，且所述幕布的第一角與第二角之間、第二角與第三角之間、第三角與第四角之間及第一角與第四角之間的連接管均通過皮筋連接。

其中，所述第一支撐桿的一端、第二支撐桿的一端、第三支撐桿的一端及第四支撐桿的一端上均套設有防止意外傷害的球頭，且每個第二支腳的另一端均套設有軟膠腳墊。

本實用新型的有益效果是：與現有技術相比，本實用新型提供的幕布支架，第一支撐桿的另一端、第二支撐桿的另一端、第三支撐桿的另一端、第四支撐桿的另一端和第一支腳的一端通過角度調節機構連接，且第一支撐桿、第二支撐桿、第三支撐桿和第四支撐桿均形成拱形結構，有效撐開幕布，最大可能保證幕布平整；第一支腳的的另一端、一個第二支腳的另一端及另一個第二支腳的另一端形成支撐幕布的三角結構，可搭建在沙地、草地、水泥地多種地形上；角度調節機構便于改變幕布的傾斜角度，適用不同的人群需求；第一支撐桿、第二支撐桿、第三支撐桿、第四支撐桿、第一支腳和兩個第二支腳收起后，體積較小，方便攜帶，有效降低運輸成本。

附圖說明

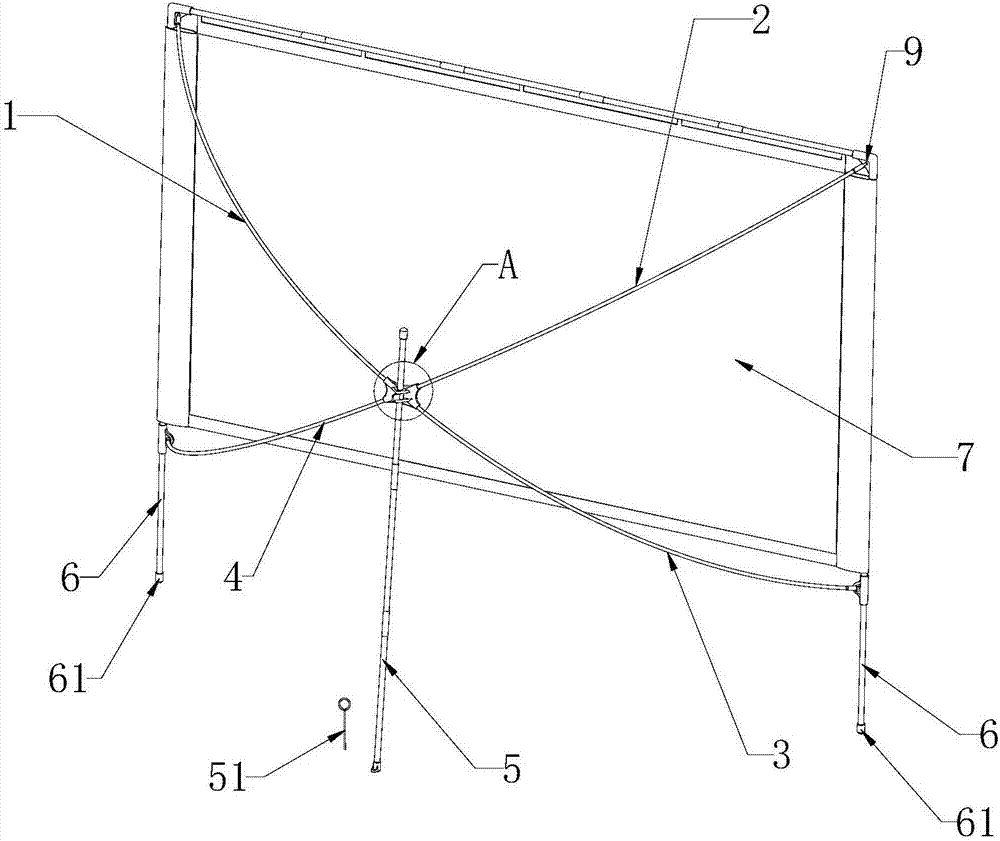

圖1為本實用新型的幕布支架的立體圖；

圖2為圖1中A處放大后的爆炸圖。

具體實施方式

為了更清楚地表述本實用新型，下面結合附圖對本實用新型作進一步地描述。

請參閱圖1，本實用新型的幕布支架，該支架包括第一支撐桿1、第二支撐桿2、第三支撐桿3、第四支撐桿4、第一支腳5和兩個第二支腳6，第一支撐桿1的一端與幕布7背面的第一角連接，第二支撐桿2的一端與幕布7背面的第二角連接，第三支撐桿3的一端與一個第二支腳6的一端連接，且第四支撐桿4的一端與另一個第二支腳6的一端連接；第一支撐桿1的另一端、第二支撐桿2的另一端、第三支撐桿3的另一端、第四支撐桿4的另一端和第一支腳5的一端通過角度調節機構8連接，且第一支撐桿1、第二支撐桿2、第三支撐桿3和第四支撐桿4均形成拱形結構；一個第二支腳6的一端與幕布7背面的第三角連接，另一個第二支腳6的一端與幕布7背面的第四角連接，第一支腳5的的另一端、一個第二支腳6的另一端及另一個第二支腳6的另一端形成支撐幕布7的三角結構。

與現有技術相比，本實用新型提供的幕布支架，第一支撐桿1的另一端、第二支撐桿2的另一端、第三支撐桿3的另一端、第四支撐桿4的另一端和第一支腳5的一端通過角度調節機構8連接，且第一支撐桿1、第二支撐桿2、第三支撐桿3和第四支撐桿4均形成拱形結構，有效撐開幕布7，最大可能保證幕布7平整；第一支腳5的的另一端、一個第二支腳6的另一端及另一個第二支腳6的另一端形成支撐幕布7的三角結構，可搭建在沙地、草地、水泥地多種地形上；角度調節機構8便于改變幕布7的傾斜角度，適用不同的人群需求；第一支撐桿1、第二支撐桿2、第三支撐桿3、第四支撐桿4、第一支腳5和兩個第二支腳6收起后，體積較小，方便攜帶，有效降低運輸成本。

本實施例中，角度調節機構8包括多向接頭81、手柄82、粗管83、粗管接頭84和四根細管85，且多向接頭81設有通孔811和四個接口812；第一支撐桿1的另一端、第二支撐桿2的另一端、第三支撐桿3的另一端及第四支撐桿4的另一端依次通過一根細管85與多向接頭81對應的接口812連接，粗管接頭84的一端與第一支腳5的一端連接，粗管接頭84的另一端貫穿通孔811與粗管83連接，且手柄82通過鉚釘86與多向接頭81樞接。手柄82拉起移動多向接頭81調整幕布7角度，壓下手柄82定位。

本實施例中，第一支腳5的另一端套設有地釘51，且第一支腳5的另一端通過地釘51定位在地板上。地釘51定位，以免幕布7被外力推倒。

本實施例中，四個接口812內均設有皮筋87，每根細管85均通過皮筋87與對應的接口812連接，且幕布7的第一角與第二角之間、第二角與第三角之間、第三角與第四角之間及第一角與第四角之間的連接管均通過皮筋87連接。

本實施例中，第一支撐桿1的一端、第二支撐桿2的一端、第三支撐桿3的一端及第四支撐桿4的一端上均套設有防止意外傷害的球頭9，且每個第二支腳6的另一端均套設有軟膠腳墊61。軟膠腳墊61，防滑耐磨。

本案中，粗管83的直徑為12.7mm，且每根細管85的直徑為8.0mm。

本實用新型的優勢在于：

1）第一支撐桿1的另一端、第二支撐桿2的另一端、第三支撐桿3的另一端、第四支撐桿4的另一端形成的四角為拱形支架撐開，最大可能保證幕布7平整；

2）本案的支架為三角著地且可調節高低，可搭建在沙地、草地、水泥地等多種地形上；

3）調節多向接頭81的高低，可改變幕布7的傾斜角度，可適用不同人群需求；

4）可選擇使用地釘51，可防止幕布7受外力而影響使用。

5）本案的支架收起后，總體積小，長度不超過450mm，方便攜帶，降低運輸成本；

6）支架內穿彈力皮筋87，組裝簡單方便，可快速安裝。

以上公開的僅為本實用新型的幾個具體實施例，但是本實用新型并非局限于此，任何本領域的技術人員能思之的變化都應落入本實用新型的保護范圍。
