本實用新型涉及通信工程技術領域，尤其涉及一種新型骨架式光纜結構。

背景技術：

隨著光纖通信事業的高速發展，信息需求量的劇增，傳統的小芯數光纜已很難滿足實際通信的需要。特別是地下管道資源的限制，市場上急需要一種外徑小而芯數大的光纜。骨架式光纖帶光纜由于其光纖密度高，施工安裝方便等諸多優點而受到關注。

目前在光纖通信發達的日本，骨架式帶狀光纜為主流產品，同時在香港地區骨架式光纜也廣泛應用。在城域網、接入網高速發展的中國大陸，骨架式帶狀光纜也必將會迅速地得到發展應用，骨架式帶狀光纜由于纜徑小、重量輕、彎曲性好及抗側壓能力強，適合長距離安裝，并且允許使用中途分支技術取出光纖，采用中途分支技術后，就可以首先安裝配線光纜，之后再沿著光纜任意點與光網絡單元(ONU)相連。當配線光纜被安裝成環形后，每個接頭點在其他光纜接入時能夠保證環路的完整性，最大程度的使用光纖。該方案可用于環狀及全星形拓撲中，無需詳細的網絡規劃。完成主干光纜安裝后，就可根據需要隨時沿光纜的任一位置進行分支。

中國專利，公開號CN101806944A公開了一種改進結構的骨架式光纜，通過對骨架及骨架槽的交接處的邊緣進行了改進，增設了包覆板，在包覆板覆蓋住骨架槽的同時與骨架形成密封安裝，因此，骨架內的阻水物質不會流出；另一方面，由于包覆板具有一定的硬度且與骨架的外形基本配合，因此，有效地防止了生產過程中包帶陷入骨架槽的發生，大大地降低了次品率。骨架式光纜最大的優點是易于分支，分支必定會打開包覆板，但是該光纜的包覆板是通過膠水與骨架進行密封的，一旦拆開包覆板，還需要用膠水進行密封，此外由于骨架內填充了阻水物質，膠水密封的效果并不好，而且不能長久的持續密封。

技術實現要素：

本實用新型提供一種新型骨架式光纜結構，該光纜的包覆板能夠很好的將光纖帶固定在骨架槽內，并且包覆板拆離后也能夠方便的安裝在骨架上，不必使用膠水等物質，省時省力。

為了實現上述目的，本實用新型采用如下技術方案：一種新型骨架式光纜結構，其包括骨架、位于骨架中心的加強件、沿骨架周緣分布的多個矩形骨架槽、及位于骨架之外的外護層；所述光纖帶包裹在阻水層中，并設置于所述骨架槽內；所述阻水層的外緣至所述骨架的外緣之間設置有包覆板，所述包覆板整體呈“凸”字形，所述包覆板外緣具有弧度，在所述包覆板安裝完畢后，在任一橫截面上，所述包覆板的外緣與所述骨架的外緣在同一圓周上，所述包覆板的內緣緊貼阻水層，所述包覆板的兩側與所述骨架的形狀相適應；所述包覆板的兩側靠近所述包覆板的外緣處設置有凸起，對應所述凸起，所述骨架相應位置上設置有凹槽。

優選地，所述凸起的邊緣與水平面之間的夾角為45°。

優選地，所述凸起至少設置一個。

優選地，所述骨架槽至少設置兩個以上。

優選地，所述加強件為玻璃纖維增強塑料。

優選地，所述外護層為低密度聚乙烯或中密度聚乙烯或高密度聚乙烯或低煙無鹵聚乙烯或低煙低鹵聚乙烯或耐電痕聚乙烯或尼龍或聚氯乙烯。

優選地，所述外護層的外表面上間隔一段距離設置有RFID標簽。

優選地，所述RFID標簽為無源RFID標簽。

優選地，所述外護層為添加有辛辣化學物質的紅色外護層。

優選地，所述骨架的材質為PE骨架。

本實用新型的光纜的包覆板能夠很好的將光纖帶固定在骨架槽內，并且包覆板拆離后也能夠方便的安裝在骨架上，不必使用膠水等物質，省時省力。該光纜結構簡單，實用性強，適用范圍廣。

附圖說明

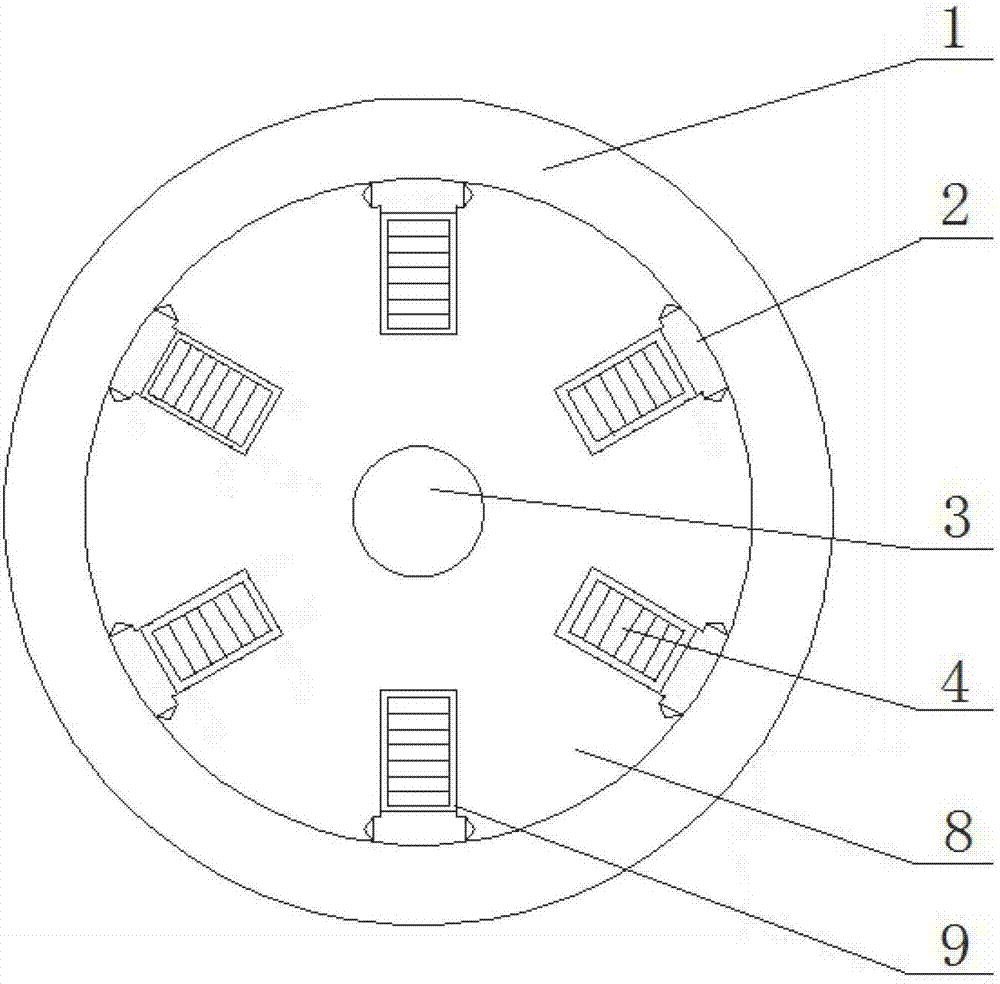

圖1為本實用新型的結構示意圖；

圖2為骨架和包覆板的結構示意圖；

圖中：1-外護層；2-包覆板；3-加強件；4-光纖帶；5-骨架槽；6-凹槽；7-凸起；8-骨架；9-阻水層。

具體實施方式

下面結合具體實施方式詳細介紹本實用新型的內容：

一種新型骨架式光纜結構，包括骨架8、位于骨架中心的加強件3、沿骨架周緣分布的多個矩形骨架槽5、及位于骨架之外的外護層1；所述光纖帶4包裹在阻水層9中，并設置于所述骨架槽5內；所述阻水層9的外緣至所述骨架8的外緣之間設置有包覆板2，所述包覆板2整體呈“凸”字形，所述包覆板2外緣具有弧度，在所述包覆板2安裝完畢后，在任一橫截面上，所述包覆板2的外緣與所述骨架8的外緣在同一圓周上，所述包覆板2的內緣緊貼阻水層9，所述包覆板2的兩側與所述骨架8的形狀相適應；所述包覆板2的兩側靠近所述包覆板的外緣處設置有凸起7，對應所述凸起7，所述骨架8相應位置上設置有凹槽6。

本實用新型的新型骨架式光纜結構對骨架及骨架槽的交接處的邊緣進行了改進，增設了包覆板，在包覆板安裝完畢后，包覆板的外緣與所述骨架的外緣在同一圓周上，包覆板的內緣緊貼緊貼阻水層，包覆板的兩側與骨架的形狀相適應，包覆板能夠很好的將光纖帶固定在骨架槽內，使得光纖帶緊貼中心加強件，固定牢靠。并且包覆板的兩側靠近所述包覆板的外緣處設置有凸起，對應所述凸起，所述骨架相應位置上設置有凹槽。凸起與凹槽相配合，不用使膠水就能將包覆二次密封不牢靠而流出。

其中，所述凸起7的邊緣與水平面之間的夾角為45°。45°的夾角設置，使得包覆板容易拆離，容易安裝。

其中，所述凸起7至少設置一個。

其中，所述骨架槽5至少設置兩個以上。

其中，所述加強件3為玻璃纖維增強塑料。

其中，所述外護層1為低密度聚乙烯或中密度聚乙烯或高密度聚乙烯或低煙無鹵聚乙烯或低煙低鹵聚乙烯或耐電痕聚乙烯或尼龍或聚氯乙烯。

其中，所述外護層1的外表面上間隔一段距離設置有RFID標簽。所述RFID標簽為無源RFID標簽。RFID標簽的設置非常適合掩埋鋪設的光纜，在RFID標簽中可以講光纜的基本信息記錄，包括掩埋深度，光纜用途等信息。這樣市政建設時，可以通過RFID閱讀器識別光纜的走向，讀取光纜的基本信息，能夠有效避免光纜被挖斷的情況。

其中，所述外護層1為添加有辛辣化學物質的紅色外護層。添加辛辣化學物質，而且將顏色設置為紅色，這種光纜非常適合架空鋪設，能夠有效避免啄木鳥等鳥類對光纜的破壞。

其中，所述骨架8的材質為PE骨架。
