本實用新型涉及一種應用于攝像頭的裝置，具體地說是指一種濾光片切換裝置。

背景技術：

目前，攝像頭產品應用非常廣泛，由于一些攝像頭產品需要24小時攝像，必須能夠自動適應白天和黑夜兩種光線環境，因此在攝像頭前端安裝有IR濾光片和白色濾光片實現，當白天時切換為IR濾光片，晚上切換為白色濾光片，這兩種濾光片的切換需要通過切換裝置完成。

隨著電子產品的快速發展，攝像產品也越來越微型化，從而對攝像產品中的電子元器件的安裝提出了更高的要求，對濾光片切換裝置結構的設計也提出了更高的要求；另外，現有的濾光片切換裝置不但難于定位安裝，而且安裝繁瑣，成本高，自動化程度低，生產效率低。

技術實現要素：

本實用新型所要解決的技術問題是提供一種連接穩固、組裝效率更高的濾光片切換裝置，該濾光片切換裝置更方便攝像產品中的電子元器件安裝。

為解決上述技術問題，本實用新型采用以下技術方案：

一種濾光片切換裝置，包括底座和蓋板，上述底座內安裝有線圈驅動組件、鏡片支架，線圈驅動組件通過搖臂帶動鏡片支架滑動，鏡片支架上安裝有IR濾光片和白色濾光片，上述底座下側靠近邊緣處設有凹槽，在蓋板上凹槽位置對應處設有帽蓋，上述線圈驅動組件置于凹槽中，并通過帽蓋扣合于凹槽內；

上述底座上設有濾光孔，在底座的底面濾光孔的外周一體成型設有一罩體，上述凹槽的深度等于或小于罩體高度的1/2。

優選的，上述蓋板上設有一通孔，在通孔處向上延伸一體成型設有鏡頭安裝柱，在鏡頭安裝柱內設有內螺紋；上述鏡頭安裝柱頂面設有點膠槽；所述鏡頭安裝柱外周設有鎖緊盲孔。

優選的，上述底座、蓋板的左右兩側分別設有方便機械手夾取的凸緣。

優選的，上述底座與蓋板通過螺絲固定連接。

本實用新型具有以下顯著效果：

本實用新型濾光片切換裝置結構設計合理，通過在底座設置凹槽和在蓋板上設置帽蓋，將線圈驅動組件扣合于帽蓋和凹槽內，凹槽的深度等于或小于罩體高度的1/2，從而線圈驅動組件的安裝高度被提高，凹槽外底面與攝像產品的電路板之間的空間大大增加，從而大大方便電路板上的電子元器件的布局與安裝，使攝像產品可以做的更微型化，降低了成本，并滿足消費者的需求；該濾光片切換裝置連接也穩固，安裝效率高，適用自動化生產，提高生產效率和產品質量，提高企業的市場競爭力。

附圖說明

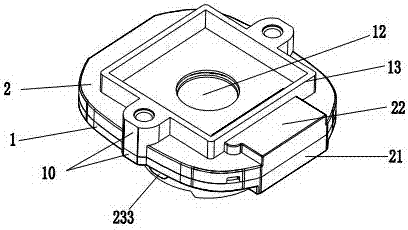

附圖1是本實用新型立體結構示意圖；

附圖2是本實用新型另一立體結構示意圖；

附圖3是本實用新型內部結構示意圖；

附圖4是本實用新型另一內部結構示意圖。

附圖符號說明：

1底座 11凹槽 12濾光孔 13罩體 14弧形軌道 2蓋板 21帽蓋 22通孔 23鏡頭安裝柱 231內螺紋 232點膠槽 233鎖緊盲孔 3線圈驅動組件 4鏡片支架 41IR濾光片 42白色濾光片 5搖臂 10凸緣。

具體實施方式

為了便于本領域技術人員理解，下面將結合附圖以及實施例對本實用新型進行進一步詳細描述。

如附圖1～4所示，本實施例揭示的濾光片切換裝置包括底座1、蓋板2、線圈驅動組件3、鏡片支架4和搖臂5，鏡片支架4上安裝有IR濾光片41和白色濾光片42，在底座1上設有弧形導軌14，線圈驅動組件3通過搖臂5帶動鏡片支架4沿弧形導軌14的弧形方向滑動，從而實現兩種濾光片的切換；鏡片支架4沿弧形導軌14的弧形方向滑動，也更大限度的降低了鏡片支架4滑動所占的空間位置，使切換裝置可以做的更微型化。

本實施例中，底座1下側靠近邊緣處設有凹槽11，在蓋板2上凹槽11位置對應處設有帽蓋21，線圈驅動組件3置于凹槽11中，并通過帽蓋21線圈驅動組件3被扣合于帽蓋21和凹槽11內；在底座1上設有濾光孔12，在底座1的底面濾光孔12的外周一體成型設有罩體13，該罩體13用于遮住攝像產品的光感應器，防止漏光，無需采用海綿膠水粘貼，減少工序，提高組裝效率；凹槽11的深度等于或小于罩體13高度的1/2，從而線圈驅動組件3的安裝高度被提高，凹槽11外底面與攝像產品的電路板之間的空間大大增加，從而大大方便電路板上的電子元器件的布局與安裝，使攝像產品可以做的更微型化，降低了成本，并滿足消費者的需求。

另外，在蓋板2上設有一通孔22，在通孔22處向上延伸一體成型設有鏡頭安裝柱23，在鏡頭安裝柱23內設有內螺紋231，攝像頭通過螺紋連接安裝于鏡頭安裝柱3內，攝像頭安裝穩固；為了進一步固定住攝像頭，在鏡頭安裝柱23頂面設有點膠槽232，該點膠槽232既使膠水將攝像頭粘結住，又防止了膠水溢膠；為了更進一步固定攝像頭，在鏡頭安裝柱23外周設有鎖緊盲孔233，在鎖緊盲孔33安裝螺絲，通過對鏡頭安裝柱3側壁的擠壓變形固定住攝像頭，保證攝像頭的正常工作。

還有，底座1與蓋板2通過螺絲固定連接，連接穩固，安裝效率也高；在底座1、蓋板2的左右兩側分別設有方便機械手夾取的凸緣10，便于自動化生產，提高生產效率。

上述實施例為本實用新型實現的優選方案，并非限定性窮舉，在相同構思下本實用新型還可以有其他變換形式。需要說明的是，在不脫離本實用新型發明構思的前提下，任何顯而易見的替換均在本實用新型保護范圍之內。
