本實用新型涉及防護用品裝置領域，具體涉及一種防霧霾眼鏡。

背景技術：

霧霾，是霧和霾的組合詞。霧霾常見于城市。中國不少地區將霧并入霾一起作為災害性天氣現象進行預警預報，統稱為“霧霾天氣”。隨著城市的發展，霧霾越來越嚴重，對人體的健康造成了嚴重的危害。

以前的防霧霾眼鏡僅僅只能保護眼睛，并且戴眼鏡的人無法使用，而且，不能與口罩相結合，使用不便；如果眼鏡和口罩同時使用，到了不需要的場合，攜帶不方便。

技術實現要素：

本實用新型的目的就在于為了解決上述問題而提供一種防霧霾眼鏡，利用保護墊與眼睛周圍密封，并且內殼與鏡框內側形成的空間可以容納近視鏡，方便戴近視鏡的人使用，利用連接橋的轉軸方便眼鏡折疊，還設有儲存囊可以儲存口罩，使用方便。

本實用新型通過以下技術方案來實現上述目的：

一種防霧霾眼鏡，包括鏡框以及與所述鏡框一體連接的口罩，所述鏡框的兩側設有用于固定眼鏡的綁帶，在所述綁帶中部設有緊固件；

所述鏡框設有兩個凹槽，所述凹槽內部裝有鏡片；

所述鏡片的外側還依次設有內殼、保護墊、外殼，所述外殼和所述內殼的凸緣均低于所述保護墊；

所述鏡框之間設有連接橋，所述連接橋中間設有用于折疊的折痕；

所述口罩與所述鏡框的兩側固定連接，所述口罩的兩側設有護耳且在該護耳上連接著掛帶；

所述口罩包括罩體下層、罩體上層、濾芯和紐扣，且所述口罩以及所述護耳翻卷儲存在儲存囊中；

所述罩體上層和所述罩體下層通過所述紐扣連接，之間形成的空間用于安裝過濾棉；

所述濾芯設置在所述罩體上層。

進一步地，所述連接橋的兩側與所述鏡框熔接。

進一步地，所述連接橋之間的折痕處設置有轉軸。

進一步地，所述保護墊采用軟橡膠材料，且安裝在所述外殼和所述內殼之間。

進一步地，所述綁帶與所述鏡框兩側的孔連接，且通過所述緊固件調整松緊。

進一步地，所述儲存囊為圓柱體用于裝所述口罩和所述護耳的袋子，且所述儲存囊設置在所述鏡框的下方。

進一步地，所述護耳與所述罩體上層縫制連接，所述掛帶與所述護耳縫制連接。

進一步地，所述紐扣設置在所述口罩的一側且所述紐扣設有三個。

進一步地，所述濾芯與所述罩體上層可拆裝連接。

采用上述結構，所述鏡框與口罩一體設置，不僅保護了眼睛，同時防止霧霾進入呼吸道；

所述保護墊采用軟橡膠材料，且高于所述外殼和所述內殼，可以與眼部貼合，防止霧霾進入眼睛；所述內殼的設置，在所述鏡框的內部形成一個空腔，可以用于盛裝近視鏡，便于近視的人使用；

所述口罩的所述罩體上層和罩體下層通過三個紐扣可以翻轉，便于容納盒更換所述過濾棉，所述濾芯設置在所述罩體上層的內側，便于濾除小顆粒物質，避免人們吸入使呼吸道感染。

本實用新型的有益效果在于：

使用該防霧霾眼鏡，不僅可以保護眼鏡免受傷害，而且與所述口罩一體連接，保護了人體呼吸道，還適用于近視的人；同時，所述鏡框可以折疊，所述口罩可以翻轉儲存在所述儲存囊，并便于更換過濾棉，使用方便。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

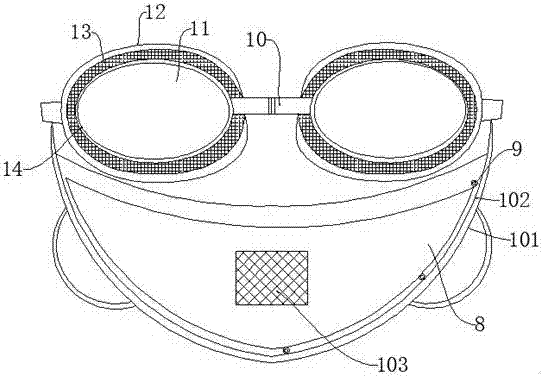

圖1是本實用新型所述一種防霧霾眼鏡的結構視圖；

圖2是本實用新型所述一種防霧霾眼鏡的內側剖面結構視圖。

附圖標記說明如下：

1、口罩；101、罩體上層；102、罩體下層；103、濾芯；

2、儲存囊；3、鏡框；4、緊固件；5、綁帶；6、掛帶；7、護耳；8、過濾棉；9、紐扣；10、連接橋；11、鏡片；12、外殼；13、保護墊；14、內殼。

具體實施方式

為使本實用新型的目的、技術方案和優點更加清楚，下面將對本實用新型的技術方案進行詳細的描述。顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動的前提下所得到的所有其它實施方式，都屬于本實用新型所保護的范圍。

如圖1-圖2所示，本實用新型提供了一種防霧霾眼鏡，包括鏡框3以及與鏡框3一體連接的口罩1，鏡框3的兩側設有用于固定眼鏡的綁帶5，在綁帶5中部設有緊固件4，緊固件4可以有效的調節綁帶5的松緊；

鏡框3的兩個凹槽內裝有鏡片11，且鏡片11的外側還依次設有保護墊13、外殼12，內側設有內殼14，外殼12和內殼14的凸緣均低于保護墊13，外殼12和內殼14可以固定夾緊保護墊13，同時內殼14內可以容納近視鏡，方便近視的人使用；

鏡框3之間設有連接橋10，連接橋10中間設有用于折疊的折痕；連接橋10通過轉軸翻轉折疊，便于攜帶；

口罩1與鏡框3的兩側固定連接，口罩1的兩側設有護耳7且在該護耳7上連接著掛帶6；護耳7可以冬天冬至耳朵被凍，并利用掛帶6與耳朵連接；

口罩1包括罩體下層102、罩體上層101、濾芯103和紐扣9，且該口罩1以及護耳7翻卷儲存在儲存囊2中；罩體上層101和罩體下層102通過紐扣9連接，之間形成的空間用于安裝過濾棉8，過濾棉8可以過濾空氣，并且更換方便；濾芯103設置在罩體上層101，濾芯103可以過濾小顆粒微粒，避免吸入呼吸道。

連接橋10的兩側與鏡框3熔接，連接橋10之間的折痕處設置有轉軸。保護墊13采用軟橡膠材料，且安裝在外殼12和內殼14之間。綁帶5與鏡框3兩側的孔連接，且通過緊固件4調整松緊。儲存囊2為圓柱體用于裝口罩1和護耳7的袋子，且儲存囊2設置在鏡框3的下方。護耳7與罩體上層101縫制連接，掛帶6與護耳7縫制連接。紐扣9設置在口罩1的一側且紐扣9設有三個。濾芯103與罩體上層101可拆裝連接。

采用上述結構，鏡框3與口罩1一體設置，不僅保護了眼睛，同時防止霧霾進入呼吸道；保護墊13采用軟橡膠材料，且高于外殼12和內殼14，可以與眼部貼合，防止霧霾進入眼睛；內殼14的設置，在鏡框3的內部形成一個空腔，可以用于盛裝近視鏡，便于近視的人使用；

口罩1的罩體上層101和罩體下層102通過三個紐扣9可以翻轉，便于容納盒更換過濾棉8，濾芯103設置在罩體上層101的內側，便于濾除小顆粒物質，避免人們吸入使呼吸道感染。

以上顯示和描述了本實用新型的基本原理、主要特征和優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其效物界定。
