本申請涉及穿戴設備，特別涉及一種近眼顯示裝置。

背景技術：

1、隨著ar(augmented?reality，增強現實)、vr(virtual?reality，虛擬現實)、xr(extended?reality，擴展現實)等技術的快速發展，催生出各種各樣的近眼顯示設備，例如智能眼鏡等。此類顯示設備通常包括顯示器和光學模組，光學模組一般采用光波導、birdbath、pancake等，其體積較大。對于佩戴有普通眼鏡(例如近視、遠視、護目、太陽鏡等)的用戶，在需要使用上述顯示設備時，由于顯示設備的體積較大，不容易與普通眼鏡實現適配；另外，當用戶不需要使用顯示設備的顯示功能時，為避免顯示設備影響普通眼鏡的視野，此時會采用開關或按鍵將顯示設備的光學模組電性關閉，但是由于顯示設備的相關部件(例如光學模組等)始終處于鏡片上的固定位置，相關部件仍然容易對正常視野造成不適的影響。

技術實現思路

1、本申請提供一種近眼顯示裝置，可解決相關部件容易對正常視野造成不適影響的技術問題。

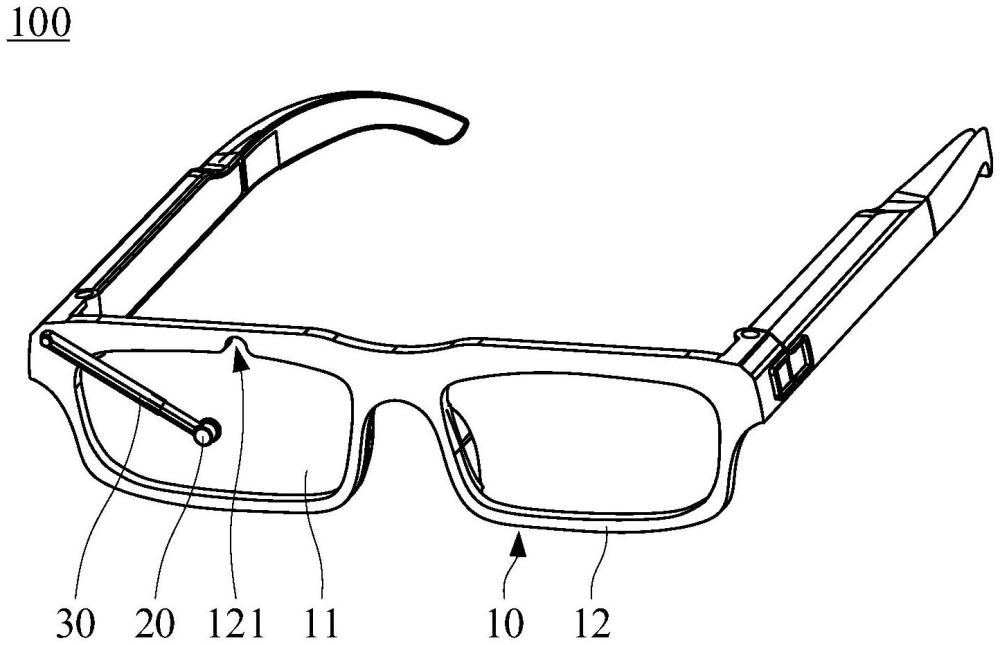

2、為解決上述技術問題，本申請提供的近眼顯示裝置，包括佩戴組件，佩戴組件設有框體，框體上安裝有鏡片，鏡片具有視野區，用戶眼睛可從眼睛側透過視野區觀察外部環境側；顯示模組，顯示模組位于框體或鏡片上，顯示模組用于顯示預設的圖像內容；以及支架，支架的第一端轉動連接在框體和/或鏡片上，支架相對第一端的第二端安裝有顯示模組，支架被配置成帶動顯示模組在鏡片上移動。

3、本申請所提供的近眼顯示裝置，支架被配置成帶動顯示模組在鏡片上移動，使得顯示模組可在鏡片的視野區與視野區之外切換，用戶可根據需要調節顯示模組的位置，在不需使用顯示模組時，可將顯示模組移動至視野區之外，從而防止相關部件對正常視野造成不適影響。

技術特征：

1.一種近眼顯示裝置(100)，其特征在于，包括：

2.根據權利要求1所述的近眼顯示裝置(100)，其特征在于，所述框體(12)和/或所述鏡片(11)上設有第一收納位(121)，所述第一收納位(121)位于所述鏡片(11)的邊沿，所述顯示模組(20)配置成收納于所述第一收納位(121)，所述第一收納位(121)包括與所述顯示模組(20)的至少部分壁的形狀適配和/或互補的形狀。

3.根據權利要求2所述的近眼顯示裝置(100)，其特征在于，所述框體(12)設有第二收納位(122)，所述第二收納位(122)位于所述鏡片(11)的邊沿且連通所述第一收納位(121)，所述第二收納位(122)的長度大于所述第一收納位(121)，所述支架(30)被配置成收納于所述第二收納位(122)中。

4.根據權利要求2所述的近眼顯示裝置(100)，其特征在于，所述第一收納位(121)設置數量為多個，多個所述第一收納位(121)分布在所述鏡片(11)外周，所述顯示模組(20)被配置成通過所述支架(30)選擇性地收納于其中任一個所述第一收納位(121)。

5.根據權利要求2所述的近眼顯示裝置(100)，其特征在于，所述第一收納位(121)設有緊固件，所述緊固件包括彈性形變件、吸附件中的一種，所述顯示模組(20)的至少部分側壁與所述緊固件貼合，以在收納在所述第一收納位(121)時，所述緊固件將所述顯示模組(20)固定在所述第一收納位(121)。

6.根據權利要求2所述的近眼顯示裝置(100)，其特征在于，所述鏡片(11)包括可視區(111)和視野盲區(112)，所述第一收納位(121)設置在所述鏡片(11)上，且所述第一收納位(121)位于所述可視區(111)外和/或所述視野盲區(112)內，所述第一收納位(121)包括相對所述鏡片(11)表面的凸起或凹槽。

7.根據權利要求2所述的近眼顯示裝置(100)，其特征在于，所述支架(30)包括轉軸(31)，所述支架(30)還包括第一伸縮桿(32)以及第二伸縮桿(33)，所述第一伸縮桿(32)的一端通過轉軸(31)轉動連接于所述框體(12)和/或鏡片(11)，所述第一伸縮桿(32)的相對一端可伸縮連接有所述第二伸縮桿(33)，所述顯示模組(20)安裝在所述第二伸縮桿(33)遠離所述第一伸縮桿(32)的一端。

8.根據權利要求7所述的近眼顯示裝置(100)，其特征在于，所述佩戴組件(10)還包括鏡腿(13)，所述鏡腿(13)和所述框體(12)連接，所述鏡腿(13)上設有電性元件，所述第一伸縮桿(32)以及所述第二伸縮桿(33)包括連通的中空腔，所述中空腔內設有電性導線，所述顯示模組(20)通過所述電性導線電性連接所述電性元件。

9.根據權利要求7所述的近眼顯示裝置(100)，其特征在于，所述第一伸縮桿(32)以及第二伸縮桿(33)包括透明材質。

10.根據權利要求2所述的近眼顯示裝置(100)，其特征在于，所述顯示模組(20)位于所述第一收納位(121)時，所述支架(30)在所述框體(12)的投影輪廓小于所述框體(12)自身的輪廓；

11.根據權利要求2所述的近眼顯示裝置(100)，其特征在于，所述支架(30)朝向所述鏡片(11)的一面與所述鏡片(11)表面互補，所述顯示模組(20)的最大外徑不超過10mm。

12.根據權利要求2所述的近眼顯示裝置(100)，其特征在于，所述支架(30)位于所述框體(12)朝向環境側的一面，所述顯示模組(20)位于所述鏡片(11)朝向環境側的一面且所述顯示模組(20)的出光面朝向所述鏡片(11)，所述第一收納位(121)包括可被光從所述環境側透射至所述眼睛側的透光缺口，所述顯示模組(20)的光線被配置成由所述環境側透射所述透光缺口至所述眼睛側。

13.根據權利要求2所述的近眼顯示裝置(100)，其特征在于，所述支架(30)位于所述框體(12)朝向眼睛側的一面，所述顯示模組(20)位于所述鏡片(11)朝向眼鏡側的一面且所述顯示模組(20)的出光面背離所述鏡片(11)，所述第一收納位(121)包括無法被光從所述環境側透射至所述眼鏡側的不透光缺口，所述顯示模組(20)的光線被配置成直接進入所述眼鏡側。

14.根據權利要求1所述的近眼顯示裝置(100)，其特征在于，所述支架(30)以及所述顯示模組(20)部分貼合于所述鏡片(11)，所述支架(30)、所述顯示模組(20)與所述鏡片(11)貼合的一面設有緩沖層。

15.根據權利要求1所述的近眼顯示裝置(100)，其特征在于，所述支架(30)以及所述顯示模組(20)部分貼合于所述鏡片(11)，所述支架(30)、所述顯示模組(20)與所述鏡片(11)貼合的一面設有清潔層，所述支架(30)以及所述顯示模組(20)相對于所述鏡片(11)運動時，所述清潔層可對所述鏡片(11)進行清潔。

技術總結
本申請公開了一種近眼顯示裝置，屬于穿戴設備技術領域。近眼顯示裝置包括佩戴組件，佩戴組件設有框體，框體上安裝有鏡片，鏡片具有視野區，用戶眼睛可從眼睛側透過視野區觀察外部環境側；顯示模組，顯示模組位于框體或鏡片上，顯示模組用于顯示預設的圖像內容；以及支架，支架的第一端轉動連接在框體和/或鏡片上，支架相對第一端的第二端安裝有顯示模組，支架被配置成帶動顯示模組在鏡片上移動。本申請所提供的近眼顯示裝置，支架被配置成帶動顯示模組在鏡片上移動，使得顯示模組可在鏡片的視野區與視野區之外切換，在不需使用顯示模組時，可將顯示模組移動至視野區之外，從而防止相關部件對正常視野造成不適影響。

技術研發人員：葉燦,翟英男,鄧旭東,呂正,賈捷陽
受保護的技術使用者：蓋吉斯實驗室私人有限公司
技術研發日：20231226
技術公布日：2025/4/24
