本技術屬于光纖光纜，尤其涉及高強度抗壓光纖光纜。

背景技術：

1、光纖光纜是一種用于傳輸光信號的電信設施，它主要由光纖和保護層組成，用于長距離和高帶寬的數據通信。公告號cn217060581u公開了一種光纜，包括置于光纜中心的中心加強層，在中心加強層的軸向上，每間隔一定距離設置向中心凹陷的剔除區。本公開的光纜由于在光纜中心設置有中心加強層，滿足了光纜結構穩定性的要求，并且能夠增加光纜的抗拉強度，提高光纜的機械性能；同時在中心加強層的軸向上設置向中心凹陷的剔除區，不僅滿足了光纜結構穩定性，增加了抗拉強度，還降低了原材料的消耗，避免造成材料浪費，降低成本。雖然該種光纜起到了增強其抗拉強度的效果，但是在對光纜抗壓性方面有所欠缺，由于該種光纜不具備抗壓的結構，這將導致在光纖線受到不均勻的壓力作用時，會受到不同程度的彎曲或擠壓，從而引起光的散射或損失，進而導致光衰增加，影響光信號的傳輸質量和距離。

技術實現思路

1、本實用新型的目的在于提供高強度抗壓光纖光纜，以至少能夠解決上述所提及的現有技術存在的問題。

2、為實現上述目的，本實用新型實施例提供的高強度抗壓光纖光纜，包括光纖本體，所述光纖本體的表面設置有防護層a，所述防護層a的表面固定安裝有支架a，所述支架a的表面設置有填充塊a，所述填充塊a的內部設置有抗拉繩，所述支架a的表面固定安裝有防護層b，所述防護層b的表面固定安裝有支架b，所述支架b的表面設置有填充塊b，所述支架b的表面固定安裝有內套筒，所述內套筒的表面固定安裝有抗壓塊，所述抗壓塊的表面固定安裝有外套筒。

3、可選地，所述防水層的表面固定安裝有抗磨板，所述抗磨板的表面固定安裝有抗磨條。

4、可選地，所述防護層a的材質為二氧化硅，所述防護層b的材質為丙烯酸聚合物。

5、可選地，所述抗拉繩的材質為玻璃纖維，所述外套筒和內套筒的材質均為天然橡膠。

6、可選地，所述抗壓塊的形狀為魚鰭型。

7、可選地，所述抗磨板和抗磨條的材質均為聚乙烯材質。

8、可選地，所述防水層的材質為pvc材質。

9、本實用新型實施例提供的高強度抗壓光纖光纜中的上述一個或多個技術方案至少具有如下技術效果之一：

10、1.本實用新型中，通過設置支架a、支架b、抗壓塊、填充塊a、填充塊b、防護層a、防護層b和抗拉繩起到了在保證光纜的抗拉性的同時也起到了提高其抗壓性的效果，從而避免了因光纜受到壓力而彎曲時，導致其光衰增加而影響光信號和傳輸質量和距離的情況，且結構簡單，實用性強。

11、2.本實用新型中，通過設置防水層、抗磨板和抗磨條起到了提高光纜的防水性能，同時也起到了在對光纜進行收卷時對防水層進行抗磨損的效果，從而避免了在光纜收卷時防水層受到磨損的情況。

技術特征：

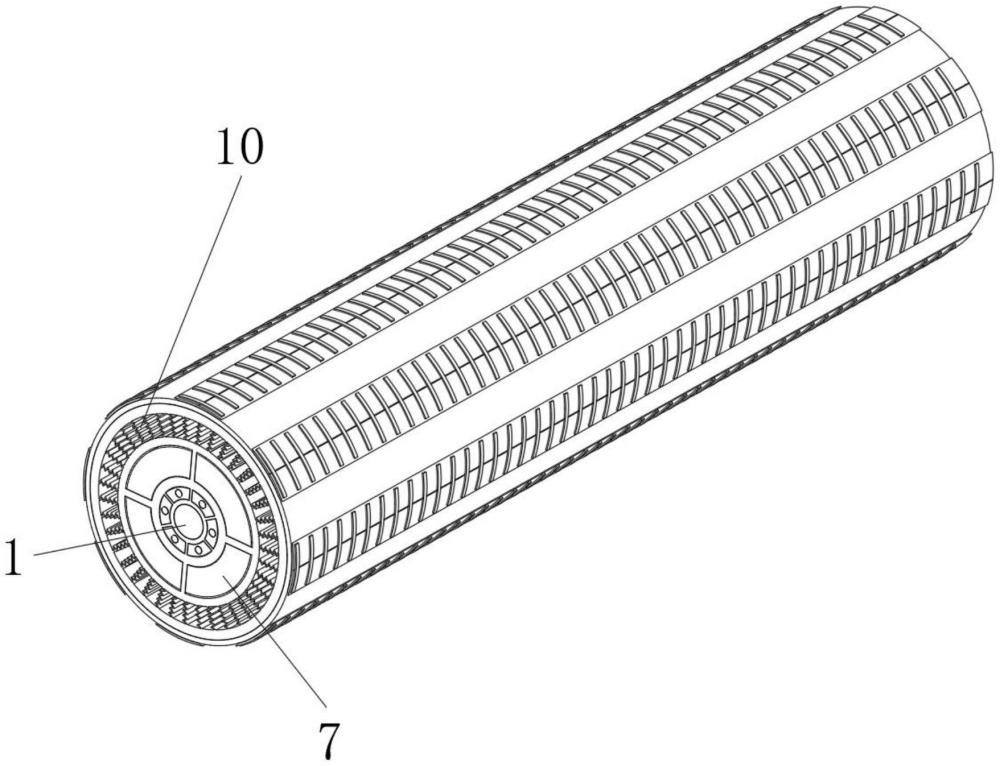

1.高強度抗壓光纖光纜，包括光纖本體(1)，其特征在于：所述光纖本體(1)的表面設置有防護層a(2)，所述防護層a(2)的表面固定安裝有支架a(3)，所述支架a(3)的表面設置有填充塊a(4)，所述填充塊a(4)的內部設置有抗拉繩(5)，所述支架a(3)的表面固定安裝有防護層b(6)，所述防護層b(6)的表面固定安裝有支架b(8)，所述支架b(8)的表面設置有填充塊b(7)，所述支架b(8)的表面固定安裝有內套筒(9)，所述內套筒(9)的表面固定安裝有抗壓塊(10)，所述抗壓塊(10)的表面固定安裝有外套筒(11)。

2.根據權利要求1所述的高強度抗壓光纖光纜，其特征在于：所述外套筒(11)的表面設置有防水層(12)，所述防水層(12)的表面固定安裝有抗磨板(13)，所述抗磨板(13)的表面固定安裝有抗磨條(14)。

3.根據權利要求1所述的高強度抗壓光纖光纜，其特征在于：所述防護層a(2)的材質為二氧化硅，所述防護層b(6)的材質為丙烯酸聚合物。

4.根據權利要求1所述的高強度抗壓光纖光纜，其特征在于：所述抗拉繩(5)的材質為玻璃纖維，所述外套筒(11)和內套筒(9)的材質均為天然橡膠。

5.根據權利要求1所述的高強度抗壓光纖光纜，其特征在于：所述抗壓塊(10)的形狀為魚鰭型。

6.根據權利要求2所述的高強度抗壓光纖光纜，其特征在于：所述抗磨板(13)和抗磨條(14)的材質均為聚乙烯材質。

7.根據權利要求2所述的高強度抗壓光纖光纜，其特征在于：所述防水層(12)的材質為pvc材質。

技術總結
本技術屬于光纖光纜技術領域，尤其涉及高強度抗壓光纖光纜，包括光纖本體，所述光纖本體的表面設置有防護層A，所述防護層A的表面固定安裝有支架A，所述支架A的表面設置有填充塊A，所述填充塊A的內部設置有抗拉繩，所述支架A的表面固定安裝有防護層B，所述防護層B的表面固定安裝有支架B，所述支架B的表面設置有填充塊B，本技術中，通過設置支架A、支架B、抗壓塊、填充塊A、填充塊B、防護層A、防護層B和抗拉繩起到了在保證光纜的抗拉性的同時也起到了提高其抗壓性的效果，從而避免了因光纜受到壓力而彎曲時，導致其光衰增加而影響光信號和傳輸質量和距離的情況，且結構簡單，實用性強。

技術研發人員：李雙喜
受保護的技術使用者：廣東海維光科技有限公司
技術研發日：20240701
技術公布日：2025/3/20
