本技術涉及，特別涉及一種用于空間光傳輸的光學裝置。

背景技術：

1、目前市場上還是存在許多c02激光應用，由于光束波長特性不能做到像光纖激光一樣可以通過光纜傳輸，只能在空間搭建光學元件來實現光路的傳輸。因此有必要設計一款可以在空間傳輸激光的裝置，方便客戶傳輸光路，并且在co2光路傳輸中需要帶有光束調節的功能。

2、傳統的反射鏡安裝架通常采用固定螺絲進行調節，精度較低，調節過程繁瑣，且在長時間使用后容易松動，影響光束質量，同時光學裝置大多缺乏有效的散熱設計，尤其是在高功率激光應用中，光學元件容易過熱，影響其性能和壽命。

技術實現思路

1、本實用新型的目的在于至少解決現有技術中存在的技術問題之一，提供一種用于空間光傳輸的光學裝置，通過偏轉架與安裝架的精密配合，以及調節螺絲和彈簧螺絲的設計，使得激光束的路徑可以精確控制和調整，通過角度調節功能，可以幫助校正激光需要到達的位置，從而實現光束路線的精確控制；同時，水冷壓蓋和水冷接頭的設置，形成有效的水冷通道，可以顯著降低光學鏡片的溫度，有助于保持光路的穩定性和系統的可靠運行。

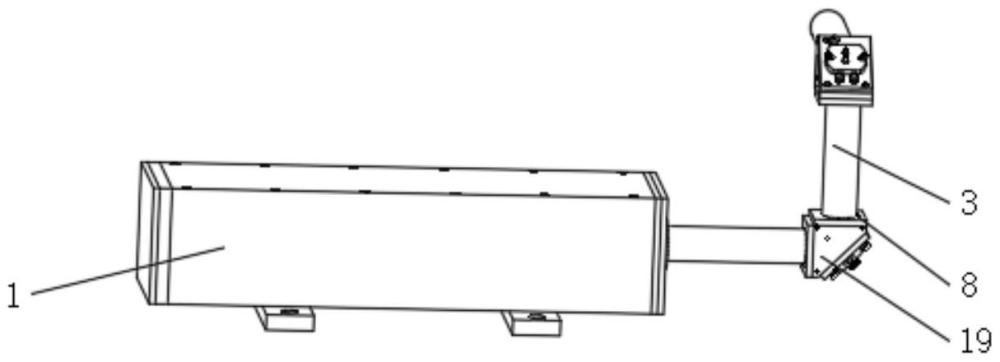

2、本實用新型還提供具有上述一種用于空間光傳輸的光學裝置，包括：激光器，所述激光器輸出端固定連接有第一管路，所述第一管路另一端設置有偏轉架，所述偏轉架內部設置有入光孔與出光孔，所述偏轉架上可拆卸連接有安裝架，所述安裝架下表面固定連接有安裝盤，所述安裝盤內部設置有反射鏡片，所述偏轉架與安裝架之間通過調節螺絲與彈簧螺絲固定連接；所述安裝架外部可拆卸連接有外蓋，所述外蓋下表面固定連接有鏡片壓蓋，所述鏡片壓蓋內部設置有水冷壓蓋，所述外蓋外部可拆卸連接有水冷接頭。通過以上裝置，通過偏轉架、調節螺絲、彈簧螺絲、水冷接頭、水冷壓蓋的配合，可以幫助校正激光需要到達的位置，同時有效降低光學鏡片的溫度，有助于光路的穩定。

3、根據本實用新型所述的一種用于空間光傳輸的光學裝置，所述偏轉架為三角形，所述偏轉架外部設置有連接斷面固定孔與側邊固定孔。通過以上裝置，通過偏轉架、連接斷面固定孔與側邊固定孔，確保偏轉架的穩固安裝，并為用戶提供靈活的安裝選項。

4、根據本實用新型所述的一種用于空間光傳輸的光學裝置，所述入光孔與出光孔位于偏轉架的兩個直角邊上，所述出光孔設置有第二管路，所述第二管路位于兩個偏轉架之間，第二個所述偏轉架的出光孔設置有第三管路。通過以上裝置，通過第二管路、第三管路，確保激光束的傳輸路徑和方向穩定。

5、根據本實用新型所述的一種用于空間光傳輸的光學裝置，所述安裝架位于偏轉架的斜邊上，所述安裝盤位于偏轉架的內部。通過以上裝置，通過安裝架位置，合理利用空間，確保結構緊湊。

6、根據本實用新型所述的一種用于空間光傳輸的光學裝置，所述調節螺絲與彈簧螺絲的數量為三個，所述調節螺絲與彈簧螺絲位于安裝架的拐角。通過以上裝置，通過調節螺絲與彈簧螺絲，提供多點支撐與微調功能，確保反射鏡片角度精準。

7、根據本實用新型所述的一種用于空間光傳輸的光學裝置，所述外蓋與安裝架之間通過兩個彈簧螺絲固定連接，所述外蓋與安裝架貼合。通過以上裝置，通過外蓋與安裝架連接，確保外蓋與安裝架的穩固連接，防止灰塵進入。

8、根據本實用新型所述的一種用于空間光傳輸的光學裝置，所述鏡片壓蓋外部設置有密封圈槽，所述密封圈槽位于鏡片壓蓋的外側，且與安裝盤的內壁貼合。通過以上裝置，通過密封圈槽，防止灰塵和液體進入，保護內部組件。

9、根據本實用新型所述的一種用于空間光傳輸的光學裝置，所述水冷壓蓋與鏡片壓蓋的下表面與反射鏡片貼合，所述水冷壓蓋與水冷接頭固定連接。通過以上裝置，通過水冷壓蓋與水冷接頭，提供有效的冷卻機制，確保鏡片在高功率激光照射下的溫度控制。

10、有益效果

11、與現有技術相比，該用于空間光傳輸的光學裝置，通過偏轉架與安裝架的精密配合，以及調節螺絲和彈簧螺絲的設計，使得激光束的路徑可以精確控制和調整，通過角度調節功能，可以幫助校正激光需要到達的位置，從而實現光束路線的精確控制；同時，水冷壓蓋和水冷接頭的設置，形成有效的水冷通道，可以顯著降低光學鏡片的溫度，有助于保持光路的穩定性和系統的可靠運行。

技術特征：

1.一種用于空間光傳輸的光學裝置，其特征在于，包括：

2.根據權利要求1所述的一種用于空間光傳輸的光學裝置，其特征在于，所述偏轉架(19)為三角形，所述偏轉架(19)外部設置有連接斷面固定孔(8)與側邊固定孔(7)。

3.根據權利要求2所述的一種用于空間光傳輸的光學裝置，其特征在于，所述入光孔(5)與出光孔(6)位于偏轉架(19)的兩個直角邊上，所述出光孔(6)設置有第二管路(3)，所述第二管路(3)位于兩個偏轉架(19)之間，第二個所述偏轉架(19)的出光孔(6)設置有第三管路(4)。

4.根據權利要求1所述的一種用于空間光傳輸的光學裝置，其特征在于，所述安裝架(10)位于偏轉架(19)的斜邊上，所述安裝盤(9)位于偏轉架(19)的內部。

5.根據權利要求1所述的一種用于空間光傳輸的光學裝置，其特征在于，所述調節螺絲(12)與彈簧螺絲(11)的數量為三個，所述調節螺絲(12)與彈簧螺絲(11)位于安裝架(10)的拐角。

6.根據權利要求1所述的一種用于空間光傳輸的光學裝置，其特征在于，所述外蓋(13)與安裝架(10)之間通過兩個彈簧螺絲(11)固定連接，所述外蓋(13)與安裝架(10)貼合。

7.根據權利要求1所述的一種用于空間光傳輸的光學裝置，其特征在于，所述鏡片壓蓋(15)外部設置有密封圈槽(14)，所述密封圈槽(14)位于鏡片壓蓋(15)的外側，且與安裝盤(9)的內壁貼合。

8.根據權利要求1所述的一種用于空間光傳輸的光學裝置，其特征在于，所述水冷壓蓋(17)與鏡片壓蓋(15)的下表面與反射鏡片(16)貼合，所述水冷壓蓋(17)與水冷接頭(18)固定連接。

技術總結
本技術公開了一種用于空間光傳輸的光學裝置，其包括：激光器，所述激光器上設置有第一管路、偏轉架，所述偏轉架內部設置有入光孔與出光孔，所述偏轉架上可拆卸連接有安裝架，所述安裝架下表面固定連接有安裝盤，所述安裝盤內部設置有反射鏡片，所述偏轉架與安裝架之間通過調節螺絲與彈簧螺絲固定連接；所述安裝架外部可拆卸連接有外蓋，所述外蓋下表面固定連接有鏡片壓蓋，所述鏡片壓蓋內部設置有水冷壓蓋，所述外蓋外部可拆卸連接有水冷接頭。通過以上裝置，通過偏轉架、調節螺絲、彈簧螺絲、水冷接頭、水冷壓蓋的配合，可以幫助校正激光需要到達的位置，同時有效降低光學鏡片的溫度，有助于光路的穩定。

技術研發人員：李思泉,楊寧,李思強,李晉莊
受保護的技術使用者：上海鐳麥激光技術有限公司
技術研發日：20240801
技術公布日：2025/4/28
