本申請涉及fog檢測設備，具體為一種fog鍵合檢測裝置。

背景技術：

1、fog模組是指通過fog工藝生產制作的顯示屏組件，是液晶屏行業中一種貼裝模式，其意思是將fpc搭載在玻璃面板上。fog顯示屏生產過程中需要進行鍵合良率的檢測。

2、目前現有技術中的fog檢測裝置通常通過設置與fog顯示屏形狀相匹配的凹槽來方便檢測，然而，在檢測過程中需要人工將顯示屏放置在凹槽中進行檢測，檢測完成后再人工將其拿取，這個過程非常繁瑣，一方面，這增加了工作人員的勞動強度，不利于處理大批量fog鍵合檢測需求，另一方面，由于顯示屏與凹槽尺寸相吻合，人工拿取變得非常不便。

3、所以有必要提供一種fog鍵合檢測裝置來解決上述問題。

4、需要說明的是，本背景技術部分中公開的以上信息僅用于理解本申請構思的背景技術，并且因此，它可以包含不構成現有技術的信息。

技術實現思路

1、基于現有技術中存在的上述問題，本申請所要解決的問題是：提供一種fog鍵合檢測裝置，通過設置的支撐組件能夠對fog組件進行定位，并且下料過程中，通過電動推桿進行拉伸動作，優先控制抵接板移動，使得fog組件從定位槽內完全移出，電動推桿持續拉伸，帶動抵接板以及定位板同步轉動，使得定位板呈傾斜設置，fog組件則在重力作用下滑落，實現自動下料的目的，節約時間和勞動力，提高檢測效率，能夠滿足大批量fog鍵合檢測需求。

2、本申請解決其技術問題所采用的技術方案是：一種fog鍵合檢測裝置，包括檢測臺，所述檢測臺頂端安裝有立板，所述立板一側安裝有支撐板，所述支撐板頂部安裝有氣缸，所述氣缸輸出端安裝有升降板，所述升降板底端安裝有檢測頭，所述檢測臺頂部設置有支撐組件，所述支撐組件頂部設置有fog組件；

3、所述支撐組件包括定位板和電動推桿，所述定位板與檢測臺頂部轉動連接，所述定位板上開設有與fog組件相匹配的定位槽，所述定位槽內壁安裝有抵接板，所述電動推桿安裝至檢測臺的內側壁，且電動推桿輸出端與抵接板相連接。

4、進一步的，所述電動推桿輸出端與抵接板之間為可拆卸式連接。

5、進一步的，所述抵接板外側壁安裝有滑塊，所述定位槽內側壁開設有滑槽，所述滑塊與滑槽滑動連接。

6、進一步的，所述支撐組件還包括緊固螺釘，所述定位板外側壁安裝有鉸鏈，所述緊固螺釘貫穿鉸鏈并與檢測臺螺紋連接。

7、進一步的，所述檢測臺的頂部開設有導向槽，所述導向槽呈傾斜設置。

8、進一步的，所述立板一側安裝有一對呈對稱分布的滑桿，所述滑桿貫穿所述升降板并與升降板滑動連接。

9、本申請的有益效果是：本申請提供的一種fog鍵合檢測裝置，通過設置的支撐組件能夠對fog組件進行定位，并且下料過程中，通過電動推桿進行拉伸動作，優先控制抵接板移動，使得fog組件從定位槽內完全移出，電動推桿持續拉伸，帶動抵接板以及定位板同步轉動，使得定位板呈傾斜設置，fog組件則在重力作用下滑落，實現自動下料的目的，節約時間和勞動力，提高檢測效率，能夠滿足大批量fog鍵合檢測需求。

10、除了上面所描述的目的、特征和優點之外，本申請還有其它的目的、特征和優點。下面將參照圖，對本申請作進一步詳細的說明。

技術特征：

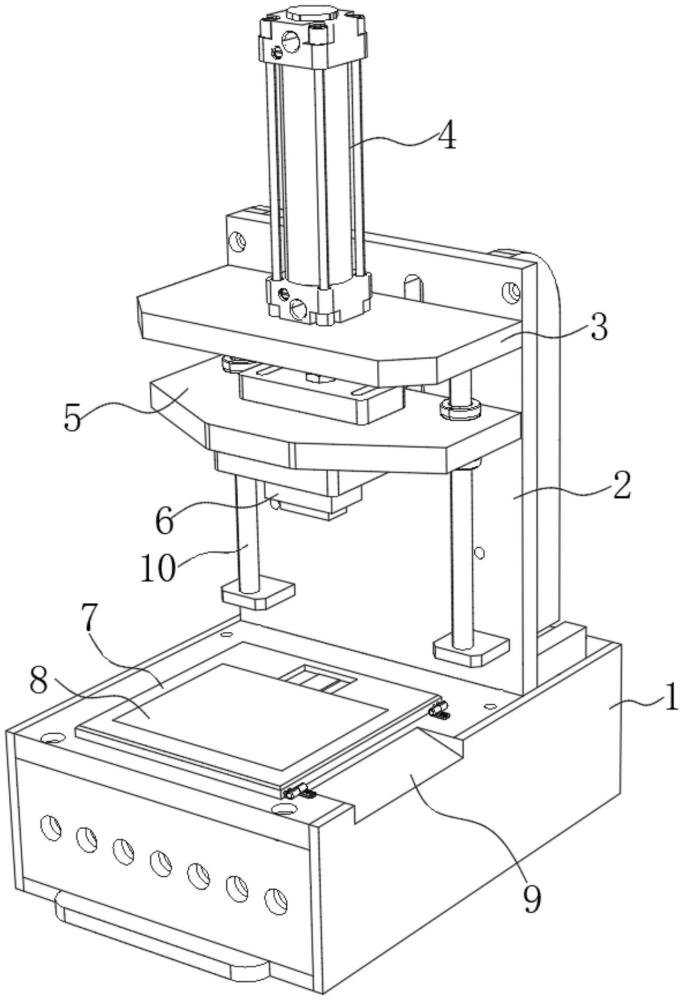

1.一種fog鍵合檢測裝置，包括檢測臺(1)，其特征在于：所述檢測臺(1)頂端安裝有立板(2)，所述立板(2)一側安裝有支撐板(3)，所述支撐板(3)頂部安裝有氣缸(4)，所述氣缸(4)輸出端安裝有升降板(5)，所述升降板(5)底端安裝有檢測頭(6)，所述檢測臺(1)頂部設置有支撐組件(7)，所述支撐組件(7)頂部設置有fog組件(8)；

2.根據權利要求1所述的一種fog鍵合檢測裝置，其特征在于：所述電動推桿(74)輸出端與抵接板(73)之間為可拆卸式連接。

3.根據權利要求1所述的一種fog鍵合檢測裝置，其特征在于：所述抵接板(73)外側壁安裝有滑塊，所述定位槽(72)內側壁開設有滑槽，所述滑塊與滑槽滑動連接。

4.根據權利要求1所述的一種fog鍵合檢測裝置，其特征在于：所述支撐組件(7)還包括緊固螺釘(76)，所述定位板(71)外側壁安裝有鉸鏈(75)，所述緊固螺釘(76)貫穿鉸鏈(75)并與檢測臺(1)螺紋連接。

5.根據權利要求1所述的一種fog鍵合檢測裝置，其特征在于：所述檢測臺(1)的頂部開設有導向槽(9)，所述導向槽(9)呈傾斜設置。

6.根據權利要求1所述的一種fog鍵合檢測裝置，其特征在于：所述立板(2)一側安裝有一對呈對稱分布的滑桿(10)，所述滑桿(10)貫穿所述升降板(5)并與升降板(5)滑動連接。

技術總結
本申請公開了一種FOG鍵合檢測裝置，屬于FOG檢測設備技術領域。主要包括檢測臺，檢測臺頂端安裝有立板，立板一側安裝有支撐板，支撐板頂部安裝有氣缸，氣缸輸出端安裝有升降板，升降板底端安裝有檢測頭，檢測臺頂部設置有支撐組件，支撐組件頂部設置有FOG組件。本申請的一種FOG鍵合檢測裝置通過設置的支撐組件能夠對FOG組件進行定位，并且下料過程中，通過電動推桿進行拉伸動作，優先控制抵接板移動，使得FOG組件從定位槽內完全移出，電動推桿持續拉伸，帶動抵接板以及定位板同步轉動，使得定位板呈傾斜設置，FOG組件則在重力作用下滑落，實現自動下料的目的，節約時間和勞動力，提高檢測效率，能夠滿足大批量FOG鍵合檢測需求。
