本發明涉及光學器件，尤其涉及自主調諧超表面結構、成像儀和目標識別方法。

背景技術：

1、卷積神經網絡（convolutional?neural?networks,?cnns）的興起，以及大規模訓練數據集的涌現，為眾多人工智能應用奠定了堅實的基礎。盡管這些進展顯著提升了性能，但通常是以增加模型復雜度為代價的，這進而又要求更多的計算資源。

2、神經網絡使用量和復雜性的增長導致了能源消耗的增加，尤其是在計算能力有限的情況下，給實時決策帶來了挑戰。例如對于機器視覺，因?yàn)樘幚砥骱统上衿餍枰邆渚o湊、輕便和節能的特點，以支持板載處理，同時確保低功耗和高吞吐量的并行操作。因此，這些相互沖突的需求凸顯了在人工智能需求不斷擴大的背景下，開發創新的軟件和硬件解決方案的必要性。

3、光學神經網絡可以提高計算速度和改善各種應用中的能效。通過將計算任務集成到前端成像光學中，機器視覺計算可以得到顯著加速。自由空間光學計算，特別是傅里葉光學，早于現代數字電路，并能夠?qū)崿F(xiàn)機器視覺架構中常見的高度并行卷積操作。

4、光學神經網絡促進了機器視覺、智能醫療保健和自動駕駛系統的突破性進步。然而，固定光網絡架構在實現大規模參數調整而無需修改物理組件方面遇到了巨大的挑戰，限制了它們處理復雜應用場景的能力，光學神經網絡的準確性和穩定性仍然欠缺。

技術實現思路

1、本發明提供自主調諧超表面結構、成像儀和目標識別方法，用以解決現有技術中傳統的光學神經網絡中準確性和穩定性較低的技術問題。

2、本發明提供一種自主調諧超表面結構，包括層疊設置的偏振片、電極層、液晶層和超表面層；通過對電極層施加電壓，控制液晶層中液晶分子的轉向配合偏振片以調節入射圖像中光線的振幅；超表面層對調節振幅后的光線進行相位調節并響應，通過空間復用生成多通道的b×b光斑矩陣，以通過光斑矩陣確定出射的特征圖像；b表示光斑矩陣的行列數；光斑矩陣中不同的光斑亮度用于表征不同的卷積核權重；其中，電極層中包括多個子電極，液晶層中包括多個像素單元，超表面層中包括多個周期分布的納米柱，子電極、像素單元和納米柱之間具有對應關系；通過控制各個子電極的施加電壓在對應的像素單元上，配合偏振片進行振幅調節，再結合超表面層中對應的納米柱的相位調節，以實現光斑矩陣中各個光斑亮度的獨立調節；自主調諧超表面結構的復振幅場表示為：

3、；

4、其中，m和n分別表示點擴散函數中元素的行號總數和列號總數，n為第n個行號，m為第m個列號；表示每個元素的相應權重；表示工作波長；x和y分別表示超表面層的平面中橫坐標和縱坐標的位置信息；表示預先設計的沿x方向的光線傳輸角度；表示預先設計的沿y方向的光線傳輸角度；i表示常數。

5、根據本發明提供的一種自主調諧超表面結構，液晶層的厚度取值范圍是1微米至10微米，子電極的寬度取值范圍是500納米至100微米；子電極的長度取值范圍是500納米至100微米；納米柱的橫截面圖形為方形、圓柱或者十字形；納米柱橫截面圖形的長度取值范圍是100納米至1000納米；納米柱的高度取值范圍是100納米至1000納米；納米柱的分布周期的取值范圍是200納米至1000納米。

6、根據本發明提供的一種自主調諧超表面結構，液晶層的性質表示為：

7、；

8、其中，表示液晶分子的轉向；表示常軸折射率；表示非常軸折射率；表示有效折射率。

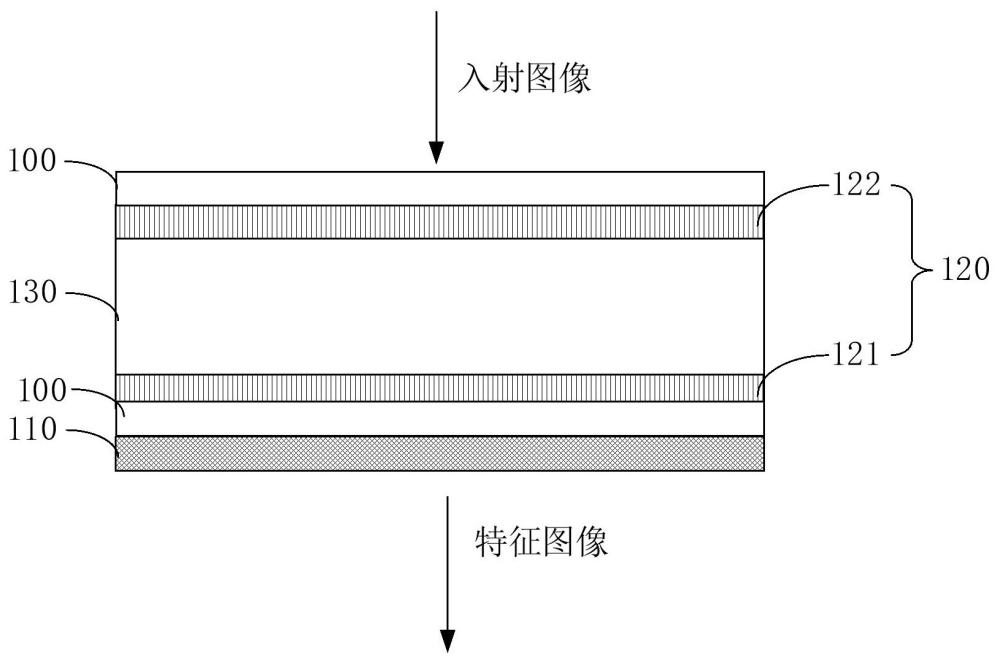

9、根據本發明提供的一種自主調諧超表面結構，電極層包括第一電極層和第二電極層；偏振片設置在超表面層上；第一電極層設置在偏振片上；液晶層設置在第一電極層上；第二電極層設置在液晶層上。

10、根據本發明提供的一種自主調諧超表面結構，還包括第一透光基板層和第二透光基板層；超表面層設置在第一透光基板層上；第二透光基板層設置在第二電極層上。

11、根據本發明提供的一種自主調諧超表面結構，超表面層用于將入射圖像與光斑矩陣中表征的數值進行點積運算，得到特征圖像。

12、根據本發明提供的一種自主調諧超表面結構，第一電極層和第二電極層的材料均為氧化銦錫。

13、根據本發明提供的一種自主調諧超表面結構，第一透光基板層和第二透光基板層的材料均為玻璃。

14、本發明還提供一種基于光學神經網絡的成像儀，包括光電探測器和上述的自主調諧超表面結構；其中，自主調諧超表面結構用于將接收到的圖像的光線進行調諧后得到特征圖像，光電探測器用于接收自主調諧超表面結構的特征圖像的光線并成像。

15、本發明還提供一種基于光電混合卷積神經網絡的目標識別方法，使用上述的自主調諧超表面結構，基于光電混合卷積神經網絡的目標識別方法包括：通過自主調諧超表面結構對待識別目標進行光學神經網絡的卷積處理，得到特征增強后的特征圖像；通過光電探測器將特征圖像由光信號轉化為電信號；將電信號的特征圖像輸入至數字神經網絡進行目標識別，得到數字神經網絡輸出的識別結果。

16、本發明提供的自主調諧超表面結構、成像儀和目標識別方法，其中自主調諧超表面結構包括層疊設置的偏振片、電極層、液晶層和超表面層；通過對電極層施加電壓，控制液晶層中液晶分子的轉向配合偏振片以調節入射圖像中光線的振幅；超表面層對調節振幅后的光線進行相位調節并響應，通過空間復用生成多通道的b×b光斑矩陣，以通過光斑矩陣確定出射的特征圖像；b表示光斑矩陣的行列數；光斑矩陣中不同的光斑亮度用于表征不同的卷積核權重；其中，電極層中包括多個子電極，液晶層中包括多個像素單元，超表面層中包括多個周期分布的納米柱，子電極、像素單元和納米柱之間具有對應關系；通過控制各個子電極的施加電壓在對應的像素單元上，配合偏振片進行振幅調節，再結合超表面層中對應的納米柱的相位調節，以實現光斑矩陣中各個光斑亮度的獨立調節。通過上述方式，本發明中液晶層是光振幅可調，超表面層是相位調控，提高了成像質量和最小分辨率，能夠?qū)崿F(xiàn)處理各種編碼信息，從而提高對物體的識別準確性和魯棒性。

技術特征：

1.一種自主調諧超表面結構，其特征在于，包括層疊設置的偏振片、電極層、液晶層和超表面層；

2.根據權利要求1所述的自主調諧超表面結構，其特征在于，

3.根據權利要求1所述的自主調諧超表面結構，其特征在于，

4.根據權利要求1所述的自主調諧超表面結構，其特征在于，所述電極層包括第一電極層和第二電極層；

5.根據權利要求4所述的自主調諧超表面結構，其特征在于，還包括第一透光基板層和第二透光基板層；

6.根據權利要求1所述的自主調諧超表面結構，其特征在于，

7.根據權利要求4所述的自主調諧超表面結構，其特征在于，

8.根據權利要求5所述的自主調諧超表面結構，其特征在于，

9.一種基于光學神經網絡的成像儀，其特征在于，包括光電探測器和權利要求1-8任一項所述的自主調諧超表面結構；

10.一種基于光電混合卷積神經網絡的目標識別方法，其特征在于，使用權利要求1-8任一項所述的自主調諧超表面結構，所述基于光電混合卷積神經網絡的目標識別方法包括：

技術總結
本發明涉及光學器件技術領域，提供自主調諧超表面結構、成像儀和目標識別方法，該結構包括偏振片、具有多個子電極的電極層、具有多個像素單元的液晶層和具有多個周期分布的納米柱的超表面層；通過控制各個子電極的施加電壓在對應的像素單元上，配合偏振片進行振幅調節，再結合超表面層中對應的納米柱的相位調節，以實現光斑矩陣中各個光斑亮度的獨立調節；通過空間復用生成多通道的B×B光斑矩陣，以通過光斑矩陣確定出射的特征圖像；光斑矩陣中不同的光斑亮度用于表征不同的卷積核權重。本發明中液晶層是光振幅可調，超表面層是相位調控，提高了成像質量和最小分辨率，能夠?qū)崿F(xiàn)處理各種編碼信息，從而提高對物體的識別準確性和魯棒性。

技術研發人員：鄭臻榮,王萌光
受保護的技術使用者：浙江大學
技術研發日：
技術公布日：2025/3/20
