本發明涉及一種笛子，特別是一種清洗方便的笛子。

背景技術：

笛子常在中國民間音樂、戲曲、中國民族樂團、西洋交響樂團和現代音樂中運用，是中國音樂的代表樂器之一。在民族樂隊中，笛子是舉足輕重的吹管樂器，被當做民族吹管樂的代表。大部分笛子是竹制的，但也有石笛、玉笛及紅木做的笛子，古時還有骨笛。不過，制作笛子的最好原料仍是竹子，因為竹笛聲音效果較好，制作成本較低。

笛子在使用時對著吹孔吹氣，則氣流由吹孔進入使管內振動而發出優美的音律。由于在吹笛時，口水會通過吹孔進入笛管內，故長時間使用后，笛子內部會布滿灰塵或臟東西，這樣不僅影響笛子的音質，而且笛子里的細菌通過笛口進入人體，影響人的健康。另外，笛子內部的臟東西很難進行清洗，一般是在木棒上綁上棉布，再將其伸入笛管內進行清洗，這樣清洗比較費勁，而且不能徹底的清洗干凈。

技術實現要素：

本發明的目的在于，提供一種清洗方便的笛子。它干凈、衛生；清洗方便，而且清洗比較徹底。

本發明的技術方案：一種清洗方便的笛子，包括笛管，笛管內設有清洗裝置，清洗裝置的下方設有笛塞，笛塞的下方設有吹孔，吹孔的下方設有笛膜孔，笛膜孔上設有笛膜，笛膜孔的下方還設有按音孔，按音孔的下方設有后出音孔，后出音孔的下方設有前出音孔；笛管的兩端還設有鑲頭；所述的清洗裝置，包括弧形板，弧形板上設有抹布；弧形板連接有連接板，連接板通過軸與電機連接，軸與軸承的內圈連接，軸承的外圈連接有定位塊，定位塊連接第一連桿，第一連桿連接第二連桿，第二連桿連接有手柄。

前述的清洗方便的笛子中，所述的定位塊通過滑槽與笛管連接。

前述的清洗方便的笛子中，所述按音孔為6個。

前述的清洗方便的笛子中，所述后出音孔和前出音孔分別為兩個。

與現有技術相比，本發明通過在笛子內笛塞的上方加入清洗裝置，既不影響笛子的正常工作，也可以對笛子進行清洗，可避免細菌進入人體，干凈、衛生；手柄通過第二連桿與第一連桿連接，搖動手柄可帶動第一連桿上下運動，第一連桿推動定位塊運動，同時帶動軸承上下運動，弧形板上設有抹布，抹布即可上下運動對笛管內壁進行清理，搖動手柄即可進行清洗，清洗比較方便；軸承的外圈連接有定位塊，定位塊通過滑槽與笛管連接，定位塊的移動沿著滑槽的方向，使得弧形板不會左右擺動，清洗比較徹底；軸承的內圈通過軸與電機連接，電機帶動連接板轉動，連接板連接弧形板，連接板帶動弧形板上的抹布做圓周運動對笛管內壁進行清洗，同時抹布也上下運動對笛管內壁進行清洗，使得清洗更加的徹底。

附圖說明

圖1是本發明的結構示意圖；

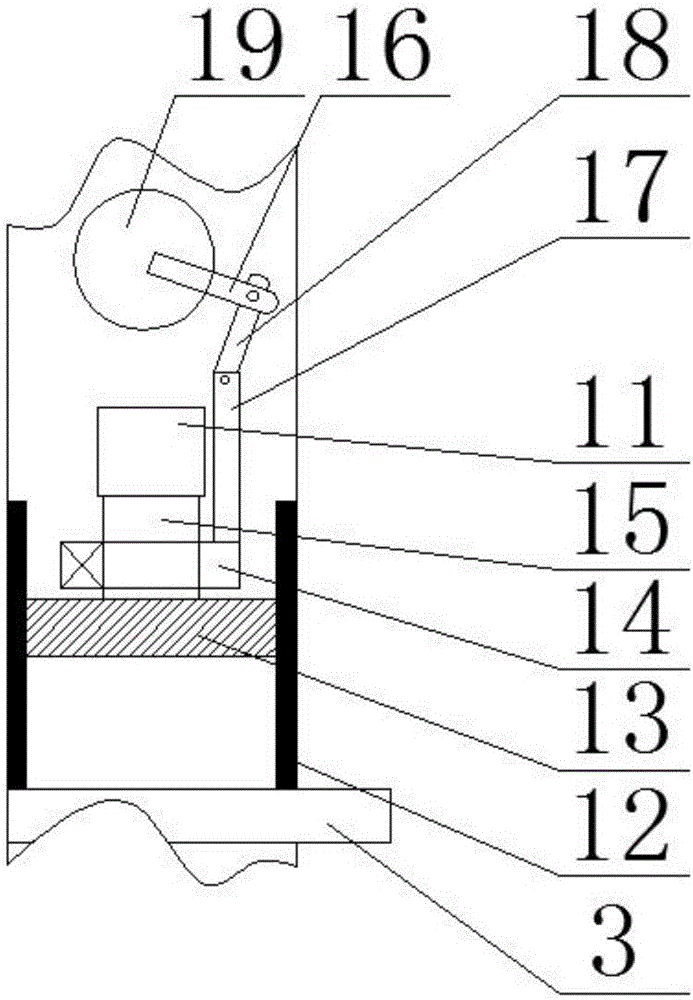

圖2是本發明中清洗裝置的結構示意圖。

附圖中的標記為：1-笛管，2-清洗裝置，3-笛塞，4-吹孔，5-笛膜孔，6-笛膜，7-按音孔，8-后出音孔，9-前出音孔，10-鑲頭，11-電機，12-弧形板，13-連接板，14-軸承，15-軸，16-第二連桿，17-定位塊，18-第一連桿，19-手柄。

具體實施方式

實施例。一種清洗方便的笛子，構成如圖1-2所示，包括笛管1，笛管1內設有清洗裝置2，清洗裝置2的下方設有笛塞3，笛塞3可從笛管1上取下，方便清洗裝置2進行清洗；笛塞3的下方設有吹孔4，吹孔4的下方設有笛膜孔5，笛膜孔5上設有笛膜6，笛膜孔5的下方還設有按音孔7，按音孔7的下方設有后出音孔8，后出音孔8的下方設有前出音孔9；笛管1的兩端還設有鑲頭10；鑲頭10用于固定笛管1，防止笛管1破裂；所述的清洗裝置2，包括弧形板12，弧形板12上設有抹布；弧形板12連接有連接板13，連接板13通過軸15與電機11連接，軸15與軸承14的內圈固定連接，軸承14的外圈連接有定位塊17，定位塊17連接第一連桿18，第一連桿18連接第二連桿16，第二連桿16連接有手柄19。所述軸承14的外圈與定位塊固定，內圈進行轉動。所述的后出音孔8與笛子上其余的孔位置相對，前出音孔9、吹孔4、笛膜孔5和按音孔7在同一條直線上；所述的定位塊17通過滑槽與笛管1連接，定位塊17凸出一部分與滑槽相配合，使得弧形板12也跟隨定位塊17沿著滑槽的方向上下運動。所述的弧形板12的弧面與笛管1內壁相同，方便進行清洗。所述按音孔7為6個。所述后出音孔8和前出音孔9分別為兩個。

本發明需要清洗時，先將笛塞3取出，啟動電機11，電機11帶動連接板13轉動，連接板13連接弧形板12，連接板帶動弧形板12和弧形板12上的抹布做圓周運動，對笛管1的內壁進行清洗，同時，搖動手柄19，手柄19通過第二連桿16和第一連桿18帶動定位塊17上下運動，定位塊17沿著滑槽的方向進行運動，定位塊17推動軸承14，軸承14帶動弧形板12上下運動，同時抹布也上下運動對笛管1的內壁進行清洗，清洗完成后將清洗裝置2搖到笛管1的頂部，將笛塞3放入即可。
