本發明涉及鋼琴領域，尤其為一種可錄音與調音的智能語音鋼琴系統。

背景技術：

鋼琴是一種鍵盤樂器，用鍵拉動琴槌以敲打琴弦。從十八世紀末以來，在歐洲及美國，鋼琴一直是最主要的家庭鍵盤樂器。鋼琴發源于歐洲，十八世紀初，意大利人克里斯多佛利發明的一種類似現代鋼琴的鍵盤式樂器。至今已有三百多年的歷史。從鍵盤樂器發展的歷史來說，現代鋼琴是由鋼琴的前身——以撥弦發音的大鍵琴與以撞弦發音的小鍵琴演進而成的。從十六世紀末開始，大鍵琴和古鋼琴這兩種鍵盤樂器逐漸盛行起來，直到十八世紀末，才被鋼琴取而代之。鋼琴首次出現于1709年，在當時是一種既復雜又昂貴的樂器，只有皇室和貴族才有機會接觸到。一開始，(約翰·塞巴斯蒂安·巴赫)等一些非常有聲望的音樂家們并不欣賞鋼琴的音色。但僅僅過了半個世紀，鋼琴就變得越來越受歡迎。當Mozart(莫扎特)、Brahms(布拉姆斯)和liszt(李斯特)這些極具創造力的音樂家投入鋼琴的懷抱之后，熱情便瞬時被引爆。在當時那個年代，這些新銳鋼琴家就如同“搖滾巨星”一般，他們所帶來的巨大影響力可謂給音樂創作錦上添花，為鋼琴的發展注入了強大的力量。皇室和貴族紛紛把鋼琴這一樂器納入他們的樂隊中，民眾可以圍坐在鋼琴四周，聆聽最新創作的優美旋律。工業時代的興起衍生出一個新的社會階層——中產階級，鋼琴在這一群體中大為流行。其中三角鋼琴是社會地位的象征，通常用在管弦樂團里，而立式鋼琴則更受家庭的歡迎。隨著時代的發展，互聯網越來越普及，基于此，現研究一種可錄音與調音的智能語音鋼琴系統，能夠更好的滿足用戶的視覺和觸覺上的體驗。

技術實現要素：

本發明的目的是解決目前鋼琴沒有和互聯網相結合不夠智能等缺點，提出一種更加智能、視覺和觸覺更好的可錄音與調音的智能語音鋼琴系統。

為了實現上述目的，本發明的技術方案如下：一種可錄音與調音的智能語音鋼琴系統，包括控制器、顯示屏、鋼琴鍵盤、MIDI合成器、音頻編碼器、音頻放大器、揚聲器、檢測傳感器、RAM存儲器、語音識別系統、麥克風、聲音收集模塊、聲音保存模塊、實時壓力信號采集器、標準琴音采集器、琴音信號分析器，所述顯示屏通過HDMI接口與控制器相連，所述鋼琴鍵盤與檢測傳感器相連，所述檢測傳感器通過MIDI接口與控制器相連，所述揚聲器與音頻放大器相連，所述音頻放大器與音頻編碼器相連，所述音頻編碼器與MIDI合成器相連，所述MIDI合成器通過MIDI接口與控制器相連，所述控制器上集成有RAM存儲器，所述語音識別系統與控制器相連，所述麥克風與語音識別系統相連，所述聲音收集模塊與音頻放大器相連，所述聲音保存模塊與聲音收集模塊相連，所述聲音保存模塊與控制器相連，所述檢測傳感器為放置于琴弦兩端的壓力傳感器，所述實時壓力信號采集器與放置于琴弦兩端的壓力傳感器相連，所述標準琴音采集器與控制器相連，所述實時壓力信號采集器與標準琴音采集器均與琴音信號分析器相連，所述琴音信號分析器與顯示屏相連，所述語音識別系統包括語音接收電路、R8C單片機系統、直流電源、上位機，所述語音接收電路的輸入端與麥克風相連，另一端與R8C單片機系統相連，所述R8C單片機系統上連接有上位機、控制器、直流電源，所述上位機采集信號并與控制器控制相連。

進一步的，所述揚聲器為兩個分別位于顯示屏的兩側。

進一步的，還包括USB接口，所述USB接口安裝于控制器上。

進一步的，還包括耳機接口，所述耳機接口安裝于控制器上。

進一步的，所述顯示屏為23英寸智能可升降式觸摸屏幕。

進一步的，還包括調節器，所述調節器安裝于顯示屏一側，所述調節器上設有升屏按鈕、降屏按鈕、音量增強按鈕、音量降低按鈕，所述調節器與控制器相連。

進一步的，還包括系統開關，所述系統開關與控制器相連。

進一步的，還包括藍牙模塊，所述藍牙模塊嵌入控制器上。

進一步的，所述鋼琴鍵盤為88鍵力度感應重錘式標準鋼琴鍵盤。

進一步的，所述語音識別系統的工作方法包括以下步驟：

1)點擊開始按鈕，系統啟動中；

2)歡迎進入智能語音鋼琴系統，請說出需要操作的指令；

3)通過麥克風輸入操作指令；

4)系統為您轉接中，請稍候；

5)請確定操作界面是否正確；

6)正確返回到步驟2并靜默，錯誤返回到步驟3繼續通過麥克風輸入操作指令。

有益效果

本發明的打開后就可以看到23英寸智能觸摸屏幕，通過觸摸屏幕選擇需要彈奏的歌曲與曲譜，跟隨節奏與畫面，你便輕松彈奏出好聽的鋼琴伴奏或旋律，通過手機藍牙與鋼琴藍牙可以實現信息的共享與互動，通過語音識別系統識別用戶麥克風的語音操作指令，方便快捷，通過聲音記錄器保存自己的彈奏聲音，方便自己以后學習作為比較之用，通過放置于琴弦兩端的壓力傳感器測量音準度并可以隨時調音，提高準確度，在視覺和觸覺上具有極強的試聽體驗，語音識別系統自帶獨立單片機控制器與獨立電源，提高了智能鋼琴語音系統的工作效率與識別率、準確率。

附圖說明

圖1為本發明的結構示意圖；

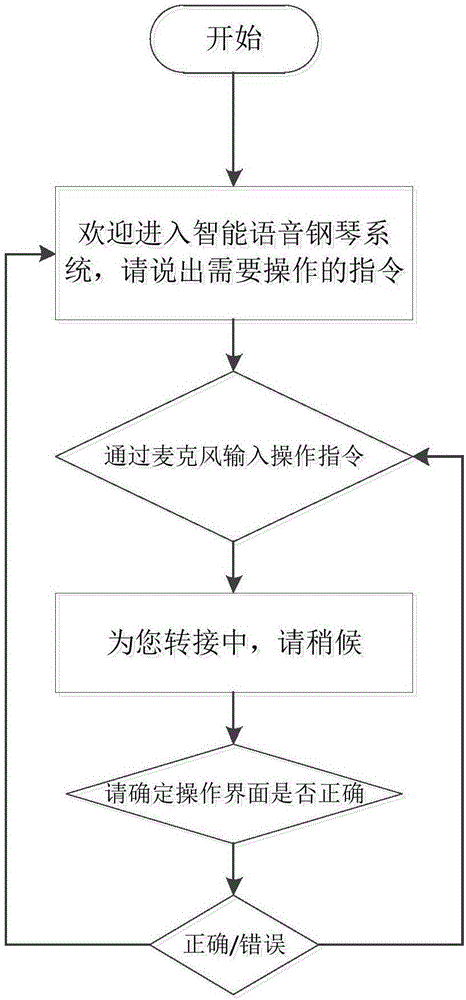

圖2本發明的語音識別系統工作流程圖；

圖3為本發明的語音識別系統的結構框圖。

具體實施方式

為使對本發明的結構特征及所達成的功效有更進一步的了解與認識，用以較佳的實施例及附圖配合詳細的說明，說明如下：

結合圖1、圖3：一種可錄音與調音的智能語音鋼琴系統，包括控制器、顯示屏、鋼琴鍵盤、MIDI合成器、音頻編碼器、音頻放大器、揚聲器、檢測傳感器、RAM存儲器、語音識別系統、麥克風、聲音收集模塊、聲音保存模塊、實時壓力信號采集器、標準琴音采集器、琴音信號分析器，顯示屏通過HDMI接口與控制器相連，鋼琴鍵盤與檢測傳感器相連，檢測傳感器通過MIDI接口與控制器相連，揚聲器與音頻放大器相連，音頻放大器與音頻編碼器相連，音頻編碼器與MIDI合成器相連，MIDI合成器通過MIDI接口與控制器相連，控制器上集成有RAM存儲器，語音識別系統與控制器相連，麥克風與語音識別系統相連，聲音收集模塊與音頻放大器相連，聲音保存模塊與聲音收集模塊相連，聲音保存模塊與控制器相連，檢測傳感器為放置于琴弦兩端的壓力傳感器，實時壓力信號采集器與放置于琴弦兩端的壓力傳感器相連，標準琴音采集器與控制器相連，實時壓力信號采集器與標準琴音采集器均與琴音信號分析器相連，琴音信號分析器與顯示屏相連，所述語音識別系統包括語音接收電路、R8C單片機系統、直流電源、上位機，所述語音接收電路的輸入端與麥克風相連，另一端與R8C單片機系統相連，所述R8C單片機系統上連接有上位機、控制器、直流電源，所述上位機采集信號并與控制器控制相連。

進一步的，揚聲器為兩個分別位于顯示屏的兩側。

進一步的，還包括USB接口，USB接口安裝于控制器上。

進一步的，還包括耳機接口，耳機接口安裝于控制器上。

進一步的，顯示屏為23英寸智能可升降式觸摸屏幕。

進一步的，還包括調節器，調節器安裝于顯示屏一側，調節器上設有升屏按鈕、降屏按鈕、音量增強按鈕、音量降低按鈕，調節器與控制器相連。

進一步的，還包括系統開關，系統開關與控制器相連。

進一步的，還包括藍牙模塊，藍牙模塊嵌入控制器上。

進一步的，鋼琴鍵盤為88鍵力度感應重錘式標準鋼琴鍵盤。

進一步的，參見圖2：語音識別系統的工作方法包括以下步驟：

1)點擊開始按鈕，系統啟動中；

2)歡迎進入智能語音鋼琴系統，請說出需要操作的指令；

3)通過麥克風輸入操作指令；

4)系統為您轉接中，請稍候；

5)請確定操作界面是否正確；

6)正確返回到步驟2并靜默，錯誤返回到步驟3繼續通過麥克風輸入操作指令。

本發明的工作原理：檢測傳感器(可以為壓力觸點傳感器)檢測琴鍵的運動狀況，并將檢測到的運動信號發送至控制器進行處理，控制器將處理后的運動信號通過MIDI接口發送至MIDI合成器，MIDI合成器將處理后的運動信號和音色數據合成音頻模擬信號并發送至音頻編碼器，音頻編碼器將音頻模擬信號進行編碼生成音頻數字信號并發送至音頻放大器，音頻放大器將音頻數字信號放大并發送至揚聲器，揚聲器播放放大后的音頻數字信號，語音識別系統識別用戶語音操作指令，聲音收集模塊收集放大后的音頻數字信號，永久保存在聲音保存模塊中，緩存在RAM存儲器中，實時壓力信號采集器接收音準信號并與標準琴音采集器采集的標準音準信號做對比，通過琴音信號分析器分析調準并通過顯示器顯示出來。

以上顯示和描述了本發明的基本原理、主要特征和本發明的優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是本發明的原理，在不脫離本發明精神和范圍的前提下本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明的范圍內。本發明要求的保護范圍由所附的權利要求書及其等同物界定。
