本實用新型涉及古琴領域，尤其涉及一種無底板古琴。

背景技術：

現有的古琴是以琴底、琴面兩塊木板相合而成的，并在琴體底板上開設有龍池和鳳沼，結構較為復雜，加工過程費時，浪費材料而且造成琴身較重，音色不好控制的問題。

技術實現要素：

為此，需要提供一種無底板古琴，來解決費時、費料的問題同時易于控制音色。

為實現上述目的，發明人提供了一種無底板古琴，包括琴身、琴弦、雁足以及琴軫，所述琴身的承露部具有對應琴弦的弦眼，所述琴身的琴腹對應承露部設置有琴軫，所述琴軫軫孔與所述弦眼相對應，所述琴軫包括絨剅，所述琴弦一端穿入所述弦眼且通過絨剅與對應的琴軫連接，所述琴身的尾部龍吟處設置有弦槽，所述琴弦的另一端穿過弦槽，繞設在琴身琴腹固設的雁足弦部；

所述琴身琴腹還包括兩個納音，納音與琴身的方向一致，所述納音凸起方向背對琴腹；

所述琴身的橫截面結構為拱形結構，所述拱形結構的兩端與古琴的放置面平齊。

進一步地，所述兩個納音拉長并與琴身融為一體，在琴腹中間形成一個脊梁，在納音的兩邊各設一條與琴弦平行的低音梁和高音梁，低音梁、高音梁與納音相融合。

進一步地，所述絨剅掛設在琴軫軫頸上，絨剅穿過琴軫軫孔，絨剅突出琴軫軫孔底部。

進一步地，所述雁足固設在琴身琴腹上，雁足數目為兩個，所述雁足包括內雁足和外雁足。

進一步地，所述琴身琴面上嵌有十三個徽位。

進一步地，所述琴弦、琴軫以及弦眼的數量均為7。

區別于現有技術，上述技術方案具有如下優點：采用無底板結構，原先設置在琴身底板上的雁足和琴軫直接設置在琴腹上，使得琴身結構更加簡潔，而且能夠節約制作古琴的材料，將原來的納音結構變形延長貫穿頭尾，同時增加高音梁和低音梁，不僅增加了琴體結構的牢固性，也增強了琴體的震動。

附圖說明

圖1為本實用新型一種無底板古琴的俯視圖；

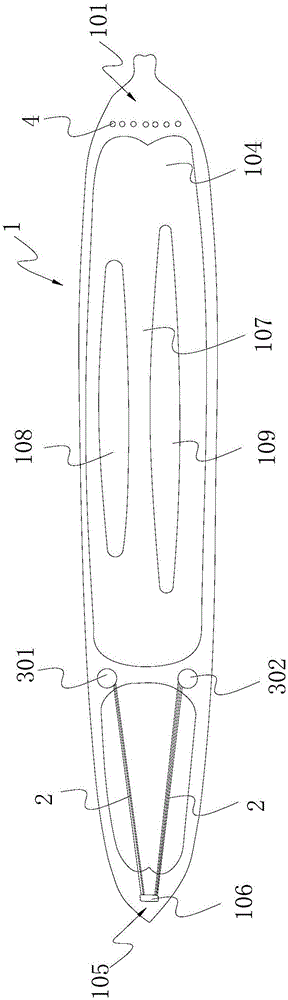

圖2為本實用新型一種無底板古琴的仰視圖；

圖3為本實用新型一種無底板古琴的側視圖；

圖4為圖1中A處的放大圖；

圖5為本實用新型琴軫的結構示意圖；

圖6為本實用新型琴身的橫截面圖。

附圖標記說明：

1、琴身；

101、琴頭；

102、承露部；

103、弦眼；

104、琴腹；

105、琴尾；

106、龍齦；

107、納音；

108、低音梁；

109、高音梁；

110、徽位；

2、琴弦；

3、雁足；

301、內雁足；

302、外雁足；

4、琴軫；

401、琴軫軫孔；

402、絨剅；

4021、穗；

403、軫頸；

5、放置面。

具體實施方式

為詳細說明本實用新型的技術內容、構造特征、所實現目的及效果，以下結合實施方式并配合附圖詳予說明。

請參閱圖1、圖2、圖3、圖4以及圖5，本實用新型提供一種無底板古琴，包括琴身1、琴弦2、雁足3以及琴軫4，所述固設在琴面琴頭101處的承露部102設置有七個弦眼103，所述七個弦眼與七根琴弦一一對應，所述琴身的琴腹104對應承露部的地方等距固設有七個琴軫，所述七個琴軫設置的方向與琴體寬度方向一致，所述琴軫軫孔401與所述弦眼位置一一對應。

所述琴身1的橫截面結構為拱形結構，所述拱形結構的兩端與古琴的放置面5平齊，將本實施例中的無底板古琴放置在放置面5上，琴身1與放置面5之間構成中空結構。

所述琴軫還包括絨剅402，琴弦的一端設置在承露部的上方并與絨剅連接，絨剅穿過弦眼和琴軫軫孔并繞設在琴軫的軫頸403上，實現將琴弦的一端與琴軫相連接的目的，從而可以通過調整琴軫來調節琴弦的松緊度，絨剅的穗4021突出琴軫軫孔底部自然垂下而形成裝飾。

琴弦的另一端跨至琴身琴尾105開設的龍齦106，穿過龍齦，從琴面繞至琴腹部，七根琴弦分成兩部分，分別繞設在內雁足301和外雁足302的弦部，同時，要保證琴弦的繃緊度；內雁足和外雁足固設在琴腹上，并且內雁足和外雁足間隔設置。

在琴體琴腹沿著琴弦的方向設置納音107，相對于有底板的古琴而言，無底板古琴把原來有底板古琴的納音作變形延長，形成一道脊梁貫穿頭尾，其目的是為了使琴體結構更加穩定牢固，具體地，能夠增強琴體在琴弦拉力作用下的抗變形能力；同時延長的納音結構還能夠利于聲波的傳導，使琴體頭尾的震動源能聯為一體，使得琴音更加深邃、悠遠。

在所述納音的兩邊各增設一條與琴弦平行的低音梁108和高音梁109，并加寬低音梁的寬度與納音融為一體，其目的是為了增強低音區低頻震動和結構的穩定牢固，在納音的另一側增加了一條高音梁，目的是增強高頻聲波的傳導和聲音韻味的延展性，并增加高音的彈性。

在本實用新型中，琴面上的十三徽位110均采用螺鈿標記，用于標記的螺鈿均采用圓形形狀。

以上所述僅為本實用新型的實施例，并非因此限制本實用新型的專利保護范圍，凡是利用本實用新型說明書及附圖內容所作的等效結構變換，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
