本實用新型涉及一種琴弦清潔裝置，具體涉及一種琴弦清理保養裝置。

背景技術：

在使用二胡或小提琴等樂器時，需要定期對琴弦進行清理和保養，以保證琴弦的音色和音準，現有的清潔方法一般是通過布類材料進行擦拭，擦拭完畢后再對琴弦涂抹保養液進行保養，保養工序較為復雜，清潔或保養的效果并不明顯。

技術實現要素：

為了解決上述問題，提供一種結構簡單，集保養和清潔為一體的琴弦清理裝置，本實用新型設計了一種琴弦清理保養裝置。

本實用新型的具體技術方案為：一種琴弦清理保養裝置，包括相互拼接的第一清潔部和第二清潔部，第一清潔部側部設有連接槽，第二清潔部側部設有對應連接槽的連接榫頭，二者通過連接槽與連接榫頭對應連接形成拼接主體；所述第一清潔部或第二清潔部為中空腔體，其下端設有若干均勻分布的清潔板，第一清潔部或第二清潔部下端側壁上設有對應清潔板的滲透孔，所述中空腔體內盛有保養液；第一清潔部上端設有第一手柄，所述第一手柄的一端固連在第一清潔部上另一端對應伸向第二清潔部，第二清潔部上端面設有對應第一手柄下端的限位槽；第二清潔部上設有第二手柄，所述第二手柄的一端固連在第二清潔部上，另一端對應伸向第一清潔部，所述第一清潔部上端面設有對應第二手柄下端的限位槽；所述第一手柄和第二手柄關于拼接主體中心對稱，第一手柄與第二手柄之間對應抵觸有復位彈簧；第一清潔部上的清潔板與第二清潔部上的清潔板交錯布置。

第一手柄或第二手柄上對應設有安裝孔，所述復位彈簧對應裝配在安裝孔內；第一清潔部或第二清潔部底部端面對應設有安裝槽，所述清潔板對應裝配在安裝槽內；安裝槽底部設有連通第一清潔部或第二清潔部內腔的滲透孔。

所述清潔板具有滲透性的材料制成或者為具有滲透性的結構，其材料為尼龍材料、海綿、纖維、塑料或橡膠；所述限位槽或連接槽為燕尾槽；第一清潔部或第二清潔部上設有塞體。

有益技術效果：設置清潔板，第一清潔部和第二清潔部通過連接槽和連接榫頭裝配，通過按壓第一手柄和第二手柄，使第一清潔部和第二清潔部做相對運動，使位于第一清潔部和第二清潔部上交錯布置的清潔板夾持琴弦，通過來回移動本裝置對琴弦起到清潔和保養作用。

附圖說明

圖1為本裝置結構簡圖；

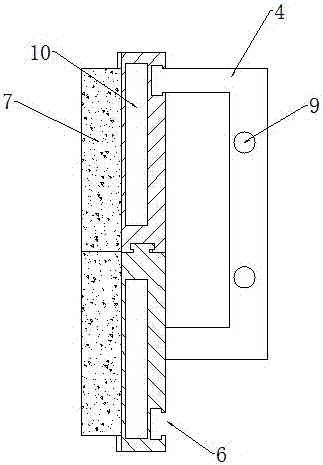

圖2為本裝置剖視簡圖；

圖3為本裝置俯視簡圖；

圖4為本裝置仰視簡圖。

圖中1第一清潔部、2第二清潔部、3連接榫頭、4第二手柄、5復位彈簧、6限位槽、7清潔板、8第一手柄、9安裝孔、10保養液、11琴弦。

具體實施方式

一種琴弦清理保養裝置，參見圖1-4：包括相互拼接的第一清潔部1和第二清潔部2，第一清潔部1側部設有連接槽，第二清潔部2側部設有對應連接槽的連接榫頭3，二者通過連接槽與連接榫頭3對應連接形成拼接主體；所述第一清潔部1或第二清潔部2為中空腔體，其下端設有若干均勻分布的清潔板7，第一清潔部1或第二清潔部2下端側壁上設有對應清潔板7的滲透孔，所述中空腔體內盛有保養液10；第一清潔部1上端設有第一手柄8，所述第一手柄8的一端固連在第一清潔部1上另一端對應伸向第二清潔部2，第二清潔部2上端面設有對應第一手柄8下端的限位槽6；第二清潔部2上設有第二手柄4，所述第二手柄4的一端固連在第二清潔部2上，另一端對應伸向第一清潔部1，所述第一清潔部1上端面設有對應第二手柄4下端的限位槽6；所述第一手柄8和第二手柄4關于拼接主體中心對稱，第一手柄8與第二手柄4之間對應抵觸有復位彈簧5；第一清潔部1上的清潔板7與第二清潔部2上的清潔板7交錯布置。

第一手柄8或第二手柄4上對應設有安裝孔9，所述復位彈簧5對應裝配在安裝孔9內；第一清潔部1或第二清潔部2底部端面對應設有安裝槽，所述清潔板7對應裝配在安裝槽內；安裝槽底部設有連通第一清潔部1或第二清潔部2內腔的滲透孔。

所述清潔板7具有滲透性的材料制成或者為具有滲透性的結構，其材料為尼龍材料、海綿、纖維、塑料或橡膠；所述限位槽6或連接槽為燕尾槽；第一清潔部1或第二清潔部2上設有塞體。

設置清潔板7，第一清潔部1和第二清潔部2通過連接槽和連接榫頭3裝配，通過按壓第一手柄8和第二手柄4，使第一清潔部1和第二清潔部2做相對運動，使位于第一清潔部1和第二清潔部2上交錯布置的清潔板7夾持琴弦，通過來回移動本裝置對琴弦起到清潔和保養作用。

設置中空腔體內盛有保養液10，清潔板7具有滲透性，通過滲透孔將保養液10利用清潔板7進行滲出，從而在清潔琴弦的過程中將保養液10涂抹在琴弦上；設置復位彈簧5，使用完畢后對第一清潔部1和第二清潔部2進行復位；設置塞體，便于對保養液10進行補充；清潔板7通過安裝槽安裝，便于進行拆卸更換，提高使用壽命；設置限位槽6，用于對第一手柄8或第二手柄4進行限位，保證第一清潔部1和第二清潔部2做相對運動時候的穩定性。
