本發明涉及一種晝間行車燈，特別是涉及一種LED晝間行車燈。

背景技術：

高亮度LED具有節能、環保、壽命長等眾多優點，應用前景廣闊，因此世界各國都投入了大量的人力物力進行相關研究及產業化。近幾年，隨著大功率LED技術的不斷突破， 應用領域不斷擴大，已大量進入部分專用照明領域，汽車照明是其中一個主要應用領域，在 2003年，就有15%的高亮度LED用于汽車。然而目前高亮度LED主要用于汽車尾燈及車內照明，未普遍用于汽車晝間行車燈，晝間行車燈是指使車輛在晝間行駛時更容易被識別的燈具，裝在車身前部，也就是說這個燈具不是照明燈，不是為了使駕駛員能看清路面，而是為了讓他人識別，是屬于信號燈的范疇，由于晝間行車燈光學設計較復雜，傳統的設計方法光效較低，導致LED晝間行車燈很難滿足標準的要求。

技術實現要素：

根據上述問題，本發明的目的在于提供一種LED晝間行車燈，LED線路板安裝在反射鏡一側并通過插件與安裝在燈殼上的電源板完成連接，反射鏡限位安裝在燈殼上，燈罩通過膠水與燈殼密封連接；安裝方便，大大提高了燈具的散熱性能，防止了燈具因散熱性能差導致的光衰嚴重、亮度不足和壽命降低等。

本發明的技術方案是通過以下方式實現的：一種LED晝間行車燈，包括燈罩、LED線路板、電源板、反射鏡、燈殼，所述的LED線路板限位安裝在反射鏡背面一側，反射鏡及電源板分別固定安裝在燈殼上，燈罩通過膠水與燈殼密封連接；所述的LED線路板上設有一個及一個以上LED光源及一個插件，電源板上設有多個元器件及一個護套，LED線路板通過插件連接護套完成與電源板接通；其特征在于：所述的反射鏡上還固定安裝有裝飾罩，可以是卡扣安裝、螺釘安裝方式。

所述的反射鏡一側設有一個及一個以上的LED孔位，并在LED孔位外側設有多個限位槽，LED線路板插入限位槽中并通過固定片壓緊后通過螺釘固定在反射鏡側面。

所述的反射鏡背部設有燈殼安裝柱、LED線路板鎖壓柱。

本發明，LED燈珠置于聚光鏡的底部，LED發出的光線被集光孔收集，從而改變光線方向，減少光線的損失，再通過發散鏡使聚集的光均勻擴散射出，滿足晝間行車燈標準，結構小巧簡單，光效高，聚光鏡可根據實際需要排列設定，適用性較強。

附圖說明

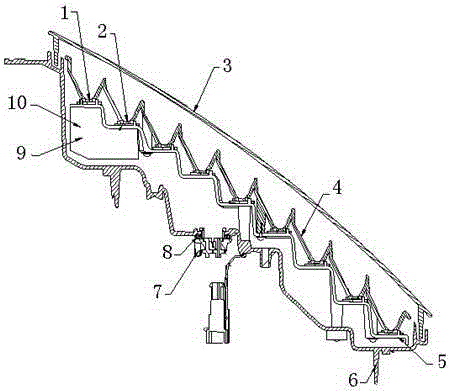

圖1是晝間行車燈安裝狀態的主示意圖。

具體實施方式

由圖1知，一種LED晝間行車燈，由燈罩1、燈殼2、反射鏡3、LED線路板4、裝飾罩5、固定片6、電源板7、護套8、插件9、上LED光源10組成；LED線路板4上設有一個及一個以上LED光源10及一個插件9，反射鏡3一側設有多個LED孔位與LED線路板4上的LED光源10對應，并在LED孔位外側設有多個限位槽，LED線路板4插入限位槽中限位并通過固定片6壓緊，后通過螺釘鎖緊LED線路板鎖壓柱使LED線路板4固定在反射鏡3上；將電源板7固定安裝在燈殼2上，電源板7上設有多個元器件及一個護套8，LED線路板4通過插件9連接護套8完成與電源板7接通，在裝配工作如果LED線路板4與電源板7為直接連接，安裝工作非常不方便，且大大影響生產效率；再將反射鏡3通過其背面的燈殼安裝柱固定安裝在燈殼2上，燈罩1通過膠水與燈殼2密封連接；為了使外型效果更加美觀，可以在反射鏡3外觀面部分安裝裝飾罩5，安裝裝飾罩5可以是通過卡扣安裝、螺釘安裝等方式；由于反射鏡3為側發光大大增加了LED光源10的可利用發光面積，大大提高了燈具的發光強度使得燈具滿足標準要求。
