本文的主題總體上涉及光傳感器組件。

背景技術：

在路燈和停車場燈上，光電池和相對應的配合插座通常用于根據來自太陽的環境光打開和關閉燈。為了確保最佳的光電池效率，重要的是光電池光傳感器通常指向北方。光電池的瞄準有時是通過在燈具中的適當位置鉆孔來實現，這是困難和耗時的。其他光傳感器組件具有允許插座的取向的特殊的安裝夾，然而，這樣的安裝夾難以安裝和操縱。此外，這樣的安裝夾傾向于隨著時間的推移而發生故障，從而使得光電池隨著時間的推移而移動并移出真實位置。

待解決的問題是需要一種光傳感器組件，其允許光電池的瞄準，并且易于現場使用和組裝。

技術實現要素：

該問題的解決方案是提供一種光傳感器組件，其包含基部，基部配置為固定地安裝到燈具的外殼。基部保持配置為電連接到燈具的端子的觸頭。光電池模塊設置在基部上，并包含電連接到觸頭的光電池。傳感器蓋聯接到基部。傳感器蓋具有光管，光管將光從傳感器蓋的外部引導到光電池。傳感器蓋相對于基部能夠可變地定位在不同的角位置，以改變光管相對于光電池的取向。

附圖說明

現在將通過示例的方式參考附圖來描述本發明，在附圖中：

圖1圖示了根據示范性實施例形成的光傳感器組件。

圖2是根據示范性實施例形成的并相對于燈具示出的光傳感器組件的分解圖。

圖3是處于組裝狀態的光傳感器組件的截面圖。

具體實施方式

在一個實施例中，提供一種光傳感器組件，其包含基部，基部配置為固定地安裝到燈具的外殼。基部保持配置為電連接到燈具的端子的觸頭。光電池模塊設置在基部上，并包含電連接到觸頭的光電池。傳感器蓋聯接到基部。傳感器蓋具有光管，光管將光從傳感器蓋的外部引導到光電池。傳感器蓋相對于基部能夠可變地定位在不同的角位置，以改變光管相對于光電池的取向。

在另一實施例中，提供一種光傳感器組件，其包含基部，基部配置為固定地安裝到燈具的外殼，基部保持配置為電連接到燈具的端子的觸頭。光電池模塊設置在基部上，其包含電連接到觸頭的光電池。傳感器蓋聯接到基部。傳感器蓋具有頂部和底部，以及在頂部和底部之間延伸的側壁和在底部敞開的腔。傳感器蓋在腔中具有光管。光管從光接收端延伸到光發射端，其中光接收端定位在側壁處，且光發射端與光電池對準并將光引導到光電池。傳感器蓋相對于基部能夠可變地定位在不同的角位置，以改變光管相對于光電池的取向。光發射端在各個角位置與光電池對準。

在又一實施例中，提供一種光傳感器組件，其包含基部，基部配置為固定地安裝到燈具的外殼。基部保持配置為電連接到燈具的端子的觸頭。基部是圓形的且具有中心軸線。光電池模塊設置在基部上。光電池模塊包含電連接到觸頭的光電池，其中光電池與中心軸線對準。傳感器蓋聯接到基部。傳感器蓋具有頂部和底部，以及在頂部和底部之間延伸的側壁。傳感器蓋具有圓形截面。傳感器蓋具有從光接收端延伸到光發射端的光管。光接收端定位在側壁處，且光發射端沿著中心軸線與光電池對準并將光引導到光電池。傳感器蓋可旋轉地聯接到基部，且相對于基部能夠可變地定位在不同的角位置，以改變光管的光接收端的面對方向。光發射端在各個角位置與光電池對準。

圖1圖示了根據示范性實施例形成的光傳感器組件100。所述光傳感器組件100安裝到燈具104的外殼102，例如道路燈、停車場等、路燈、等等。光傳感器組件100保持一個或多個光電池106(在圖2中示出)，其用于根據光照水平而打開或關閉燈具104。光電池106是用于檢測來自太陽的環境光的光傳感器。為了恰當的操作，期望使光傳感器組件100瞄準特定的方向(例如面向北)，以接收最多的漫射環境光，以用于光傳感器組件100的有效操作。光傳感器組件100圍繞中心軸線108可旋轉，以允許光傳感器組件100瞄準所需的方向。

光傳感器組件100包含形成組件100的底部配合表面的基部110，其可以安裝到固定地安裝到燈具104的外殼102的插座或其他連接器。光傳感器組件100包含可旋轉地聯接到基部110的傳感器蓋112。傳感器蓋112容納或圍繞光電池106，例如以為光電池106提供環境保護。在示范性實施例中，傳感器蓋保持光管114，光管114將光引導到光電池106。光管114是用于傳輸或分配光的結構。光管114可以是光波導。可選地，光管114可以是中空結構，其通過反射襯里(reflective lining)和/或位于角落處的用于重定向光的反射器來控制光。可選地，光管114可以是透明的固體結構，其通過全內反射控制并引導光。在替代實施例中可以使用其他類型的光管。

光管114機械聯接到傳感器蓋112，因此可以通過相對于基部110定位傳感器蓋112來定位光管114。可選地，一旦定位，傳感器蓋112可以相對于基部110鎖定就位，以維持光管114的位置，例如使光管114面向北方。例如，基部110和/或傳感器蓋112可以包含一個或多個鎖定特征，以鎖定傳感器蓋112相對于基部110的角位置。傳感器蓋112可以從基部110解鎖，以改變傳感器蓋112相對于基部110的角位置，然后傳感器蓋112可以再次相對于基部110鎖定就位。

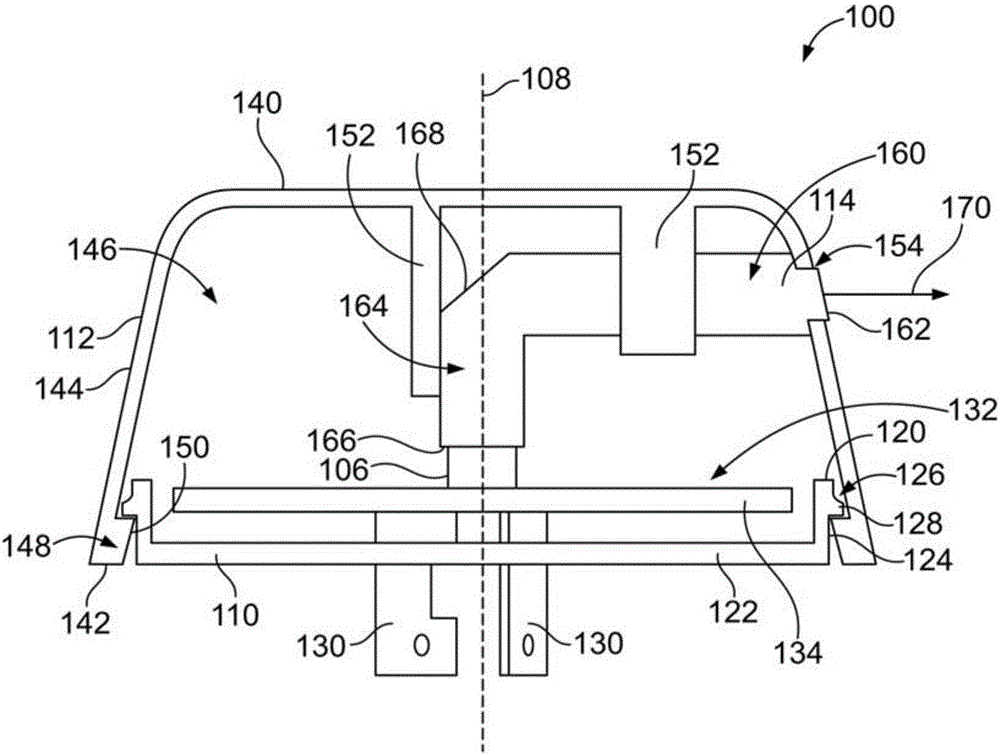

圖2是根據示范性實施例形成的并相對于燈具104示出的光傳感器組件100的分解圖。圖3是處于組裝狀態的光傳感器組件100的截面圖。

燈具104包含連接器116，其用于將光傳感器組件100連接到燈具104。連接器116可以是容座或插座連接器。在各種實施例中，連接器116可以是光傳感器組件100所連接的扭鎖插座。連接器116包含一系列開口，其提供對連接器116中的端子(未示出)的接入。端子可以端接到電線的端部，電線被電連接為控制燈具104的光源。連接器116可以包含緊固件開口，其配置為接收用于將基部110固定到燈具104的外殼102的緊固件(未示出)。在替代實施例中，可以使用其他類型的緊固構件將基部110緊固到外殼102。可選地，密封件(未示出)可以設置在基部110與連接器116之間，或者連接器116與外殼102之間，以密封燈具104免受外部環境污染，例如水、碎屑、等等。

基部110包含頂部120和與頂部120相反的底部122。底部122配置為固定到連接器116。基部110包含在頂部120和底部122之間的側壁124。在示范性實施例中，基部110是圓形的，以易于傳感器蓋112相對于基部110的旋轉。然而，基部110可以具有其他形狀和替代實施例。

在示范性實施例中，基部110包含至少一個基部固定特征126，其用于相對于基部110固定傳感器蓋112。例如，基部110可以包含夾或凸緣128，以將傳感器蓋112固定到基部110。凸緣128可以設置在頂部120。凸緣128可以圍繞基部110完全周向地延伸，或替代地，一個或多個分立的凸緣128可以圍繞基部110設置在一個或多個位置。當被接合時，基部固定特征126可以允許允許傳感器蓋112相對于基部110的旋轉。可以采用將傳感器蓋112固定到基部110的其他緊固方法，其可允許傳感器蓋112相對于基部110的旋轉。

光傳感器組件100包含光電池模塊132，其包含光電池106、電路板134和多個觸頭130。光電池106安裝到電路板134的頂部并與中心軸線108對齊。光電池106豎直面向上方，并接收來自光管114的光。觸頭130和光電池106經由電路板134電連接，且可以包含用于信號調理的附加的元件部分。例如，電路板134可以具有用于控制燈具104的操作的控制電路，例如包含日光或夜間控制電路、定時器電路、調光電路、等等。在其他替代實施例中，觸頭130可以經由電線連接到光電池106。

觸頭130由基部110保持。觸頭130從基部110的底部122向下延伸，并且大致圍繞中心軸線108布置，然而，在替代實施例中，觸頭130可以布置在不同的位置。當基部110安裝到連接器116時，觸頭130配置為插接到連接器116中，例如到連接器116的相對應的開口中。可選地，觸頭130可以彎曲并配合在連接器116中的彎曲的槽或開口中，以與連接器116的相對應的彎曲的端子配合。在示范性實施例中，基部110可以扭轉或旋轉，以將觸頭130鎖定在連接器116中，例如與連接器116的端子電接觸。例如，觸頭130可以是扭鎖觸頭，其最初在豎直方向上裝載在開口中，然后基部110旋轉，例如近似35度，以將觸頭130鎖定在連接器116中。在替代實施例中，觸頭130和連接器116之間的其他類型的配合布置是可能的。

傳感器蓋112在頂部140和底部142之間延伸。傳感器蓋112具有在頂部140和底部142之間的側壁144。傳感器蓋112具有在底部142處敞開的腔146。側壁144限定腔146。在示范性實施例中，傳感器蓋112具有圓形截面，然而，在替代實施例中，其他形狀是可能的。可選地，側壁144可以向內縮進，使得頂部140具有小于底部142的直徑。傳感器蓋112可以是截頭圓錐形。

傳感器蓋112包含在底部142處或附近的傳感器蓋固定特征148，其用于將傳感器蓋112固定到基部110。例如，傳感器蓋固定特征148可以可操作地接合基部固定特征126，以將傳感器蓋112固定到基部110，同時仍允許傳感器蓋112圍繞中心軸線108的旋轉。可選地，傳感器蓋固定特征148可以包含閂鎖150，其配置為固定到基部110的凸緣128。閂鎖150可以圍繞傳感器蓋112完全周向地延伸，或替代地，一個或多個分立的閂鎖150可以圍繞傳感器蓋112設置在一個或多個位置。當被接合時，傳感器蓋固定特征148可以允許傳感器蓋112相對于基部110的旋轉。

光管114接收在腔146中并固定地聯接到傳感器蓋112。例如，傳感器蓋112包含(例如從頂部140)延伸進入腔146的一個或多個保持夾152。保持夾152將光管114固定在腔146內，并確保光管114的發射端同軸地位于光電池106上方。在示范性實施例中，傳感器蓋112在側壁144中包含開口154。光管114的一部分可以延伸進入或穿過開口154。因此，光管114可以暴露于傳感器蓋112的外部，以通過其接收環境光。

光管114具有延伸到光接收端162的光接收段160和延伸到光發射端166的光發射段164。光發射端166與光接收端162相反。光接收端162暴露于傳感器蓋112的外部，以通過其接收光。光管114配置為將通過光接收端162接收的光沿著光接收段160且沿著光發射段164引導到光發射端166。光發射端166與光電池106對準，并將光從光管114引導到光電池106。光通過光發射端166從光管114發射。

在示范性實施例中，光管114沿著非線性路徑引導光。例如，光接收段160相對于光發射段164橫向地成角度。在示范性實施例中，光接收段160大致上垂直于光發射段164取向。因此，限定光接收端162的面大致上垂直于限定光發射端166的面。在示范性實施例中，光接收段160大致上水平地延伸，且光發射段164大致上豎直地延伸。在替代實施例中，其他取向是可能的。在示范性實施例中，光管114包含在光接收段160與光發射段164之間的交叉處的角度反射器168，其將來自光接收段160的光引導到光發射段164中。

在示范性實施例中，光發射端166與中心軸線108對準。光發射端166同軸地與光電池106對準，使得光管114將光引導到光電池106。光發射端166配置為在傳感器蓋112相對于基部110的各個角位置中的每一個處與光電池106對準。例如，隨著傳感器蓋112移動或旋轉到各個角位置，光電池106保持靜止，且光管114的光發射端166在各個角位置中的每一個處與光電池106對準、并將光引導到光電池106。在示范性實施例中，光發射段164沿著中心軸線108延伸，使得光通過光發射端166直接引導到光電池106。傳感器蓋112圍繞中心軸線108的旋轉使得光發射段164和光發射端166保持直接豎直地定位在光電池106上方，而無論傳感器蓋112相對于基部110的角位置如何。

光接收端162在面對方向170上面向傳感器蓋112的外部。當傳感器蓋112相對于基部110移動或旋轉時，隨著傳感器蓋112定位在各個角位置，光接收端162與傳感器蓋112一起移動，以改變光接收端162的面對方向170。因此，光接收端162可以在特定的面對方向上取向，例如北面對方向，而無需移動基部110或光電池模塊132。當光接收端162的面對方向170改變時，光電池106保持靜止，光管114的一部分將光引導到光電池106。

可選地，傳感器蓋112可以具有沿著頂部140和/或側壁144的方向指示器180(在圖1中示出)，以識別光接收端162的位置。安裝者可以旋轉傳感器蓋112，直到方向指示器180指示光接收端162面向所需的方向，例如北面對方向。
