本發明涉及燈具技術領域，尤其涉及一種射燈。

背景技術：

射燈的光線柔和，在裝飾領域的應用越來越廣泛。幾盞射燈的組合使用，既可以用于局部照明，還能烘托室內氣氛。傳統射燈投射出的光線顏色一般是預先設定好的，與其他射燈的光線顏色進行配合，以顯示出預設的圖案，或營造一種預設的意境。用戶受限于預設的情境，無法根據自己的意愿調節射燈的投射效果。

技術實現要素：

基于此，有必要提供一種能夠變色的射燈。

一種射燈，包括：

發光組件，包括多個顏色各異的光源體，每個所述光源體發出的光線能匯聚成一道投射光線；以及

控制板，所述控制板上集成有微控制單元，所述微控制單元與多個所述光源體均連接，且能夠調節流經各所述光源體的電流。

在其中一個實施例中，多個所述光源體包括紅色光源體、綠色光源體及藍色光源體。

在其中一個實施例中，所述控制板上還集成有功能接口，所述功能接口與多個所述光源體連接，所述微控制單元能夠調節所述功能接口對應各所述光源體的輸出電流。

在其中一個實施例中，所述控制板還集成有射頻模塊，所述射頻模塊與所述微控制單元連接，并能對所述微控制單元發送指令。

在其中一個實施例中，還包括底座、第一轉軸及第二轉軸；

所述底座內設有第一腔體，所述控制板位于所述第一腔體內；

所述第一轉軸的一端與所述底座連接，所述第一轉軸能相對于所述底座繞自身的軸線旋轉；

所述第二轉軸的一端與所述第一轉軸的側壁連接，所述第二轉軸能相對于所述第一轉軸繞自身的軸線旋轉，所述發光組件與所述第二轉軸遠離所述第一轉軸的一端連接。

在其中一個實施例中，還包括第一驅動裝置及第二驅動裝置，所述第一轉軸內設有第二腔體，所述第一驅動裝置位于所述第一腔體內，且與所述第一轉軸連接，所述第二驅動裝置位于所述第二腔體內，且與所述第二轉軸連接，所述微控制單元能控制所述第一驅動裝置及所述第二驅動裝置的轉動。

在其中一個實施例中，所述發光組件還包括燈罩及燈板，所述第二轉軸與所述燈罩的側壁連接，所述燈罩的一端設有出光口，所述燈板與所述燈罩的內壁連接，且與所述出光口正對設置，多個所述光源體設于所述燈板靠近所述出光口的一側。

在其中一個實施例中，所述發光組件還包括反光罩，所述反光罩包括相對設置的大端及小端，所述小端與所述燈板靠近所述出光口的一側連接，在所述小端至所述大端的方向上，所述反光罩的截面形狀為等腰梯形，多個所述光源體位于所述小端在所述燈板上的投影區域內。

在其中一個實施例中，所述發光組件還包括透鏡，所述透鏡與所述大端連接。

在其中一個實施例中，所述燈罩上設有散熱孔，所述散熱孔設有多個，間隔排列在所述燈罩的側壁上。

上述的射燈，設置了多個顏色各異的光源體，并通過微控制單元調節流經各光源體的電流，以改變由每個光源體發出的光線匯聚成的投射光線的顏色，即，射燈投射出的光的顏色是可變的。因此，用戶可以根據自己的意愿改變射燈投射出的光的顏色，制造出自己想要的投射效果。

附圖說明

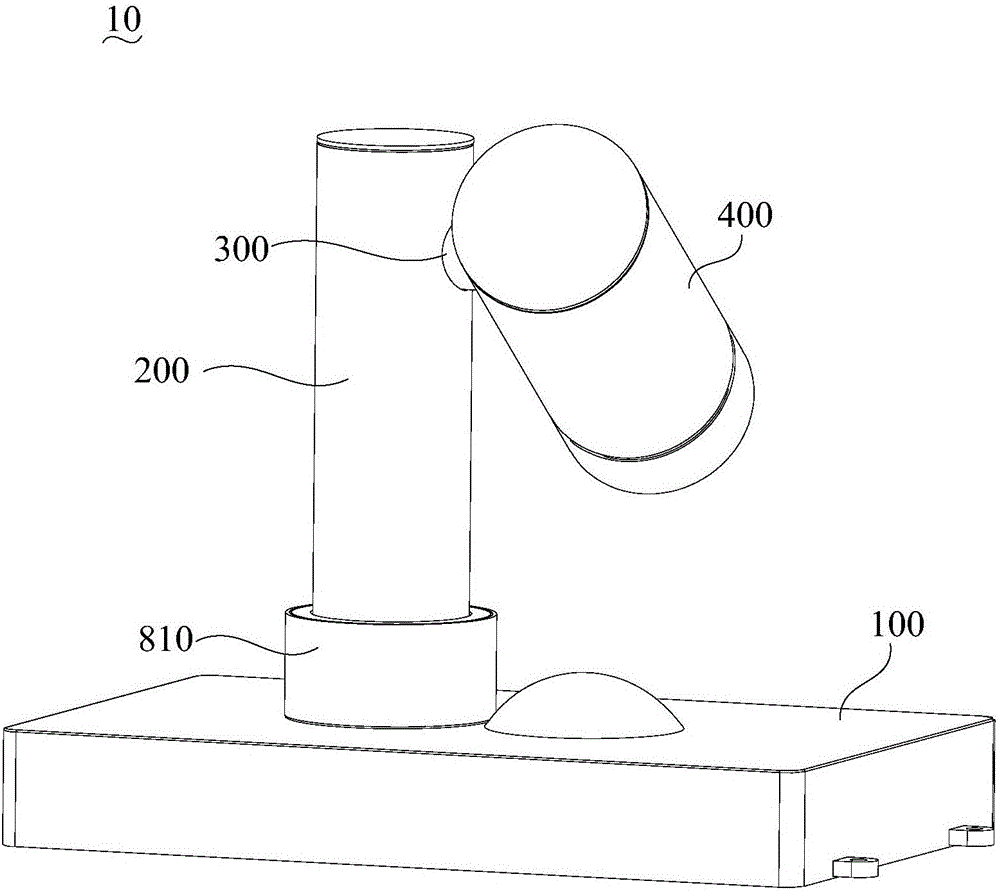

圖1為一實施方式的射燈的結構示意圖；

圖2為圖1的射燈的另一視角的結構示意圖；

圖3為圖1的射燈的爆炸圖；

圖4為圖3的控制板的工作流程圖。

具體實施方式

下面結合附圖及具體實施例對射燈做進一步說明。

如圖1所示，一實施方式的射燈包括底座100、第一轉軸200、第二轉軸300及發光組件400。

其中，第一轉軸200的一端與底座100連接，第一轉軸200能相對于底座100繞自身的軸線旋轉。

第二轉軸300的一端與第一轉軸200的側壁連接，第二轉軸300能相對于第一轉軸200繞自身的軸線旋轉。

發光組件400與第二轉軸300遠離第一轉軸200的一端連接。

在本實施方式中，第一轉軸200、第二轉軸300及發光組件400均為柱狀結構，具體為圓柱狀。第一轉軸200與底座100垂直，第二轉軸300與第一轉軸100垂直，且第二轉軸300與底座100間的距離大于第二轉軸300與發光組件400任意一端之間的距離。因此，發光組件能隨第一轉軸200繞第一轉軸200的軸線360°旋轉，也能隨第二轉軸300繞第二轉軸300的軸線360°旋轉，從而射燈10可旋轉的范圍更廣，能夠任意改變照射方位。

本實施方式的射燈10，設置了第一轉軸200及第二轉軸300，發光組件400能隨第一轉軸200旋轉，也能隨第二轉軸300旋轉，以改變射燈10的照射方位。當需要對其他方位進行照射時，只需轉動第一轉軸200或第二轉軸300或同時轉動第一轉軸200及第二轉軸300，將發光組件400對準需要照射的方位即可，十分方便。

同時結合2、圖3及圖4，在本實施方式中，射燈10還包括第一驅動裝置500及第二驅動裝置600。第一驅動裝置500與第一轉軸200連接，第二驅動裝置600與第二轉軸300連接。第一驅動裝置500與第二驅動裝置600均為步進電機。

底座100內設有第一腔體110，第一轉軸200內設有第二腔體210，第一驅動裝置500設于第一腔體110內，第二驅動裝置600設于第二腔體210內。具體的，第二驅動裝置600包括本體610、固定塊620及固定帶630，固定塊620與第二腔體210的內壁連接，本體610由固定帶630壓緊在固定塊620上，從圖3中可以看出，固定帶630的形狀為U字型。第一驅動裝置500的安裝方式可以與第二驅動裝置600的安裝方式相同，也可以直接將輸出軸與第一轉軸200連接。將第一驅動裝置500與第二驅動裝置600設于射燈10的內部，不僅能夠使射燈10的外觀更為美觀，也能起到保護第一驅動裝置500和第二驅動裝置600的作用，以防止雨水、灰塵等落入第一驅動裝置500和第二驅動裝置600內，縮短第一驅動裝置500和第二驅動裝置600的使用壽命。

射燈10還包括控制板700，控制板700設于底座100內。控制板700上集成有微控制單元710，微控制單元710能控制第一驅動裝置500及第二驅動裝置600的轉動。

控制板700上還集成有射頻模塊720，射頻模塊720與微控制單元710連接，并能對微控制單元710發送指令。射頻模塊720可以采用藍牙技術、無線局域網技術或紫蜂技術(即ZigBee技術，是一種短距離、低功耗的無線通信技術)。

本實施方式的射燈10可以通過遠程控制的方式控制第一驅動裝置500及第二驅動裝置600的旋轉。具體的，用戶可以在手機或平板等移動終端上安裝相應的客戶端，并將移動終端與射燈10通過射頻模塊720無線連接。客戶端上設有與轉動相關的選項，如轉動主體、轉動方向、轉動角度等。當需要改變射燈10的照射方位時，可以在客戶端上選擇要轉動的驅動裝置，確定正轉還是反轉，并確定轉動的角度。移動終端會將用戶的指令發送至射頻模塊720，射頻模塊720接收指令，并將指令傳遞給微控制單元710，微控制單元710能夠識別指令信息，并按照指令信息控制第一驅動裝置500及第二驅動裝置600，實現射燈10的轉動。這種改變射燈10照射方位的方式更為智能、方便。

可以理解，在其他實施方式中，還可以手動旋轉第一轉軸200及第二轉軸300。

第一轉軸200長時間相對底座100旋轉會發生磨損，從而第一轉軸200與底座100間會產生間隙，灰塵和雨水容易通過間隙進入底座100內。為避免這種情況發生，本實施方式的射燈10還設置了保護組件800，保護組件包括軸套810及軸座820。軸套810的一端與底座100連接，另一端套設于第一轉軸200上。軸座820與第一轉軸200靠近底座100的一端連接，軸座820的周向上設有凸緣822，凸緣822位于第一轉軸200與軸套810之間。凸緣822不僅避免了第一轉軸200與軸套810與底座100的直接接觸，還實現了第一轉軸200與軸套810間的密封，能夠有效的保護底座100內的電路元器件。

發光組件400包括燈罩410、燈板420及光源體430。第二轉軸300與燈罩410的側壁連接。燈罩410的一端設有出光口412，燈板420與燈罩410的內壁連接，且與出光口412正對設置。光源體430設于燈板420靠近出光口412的一側。

發光組件400還包括反光罩440。反光罩440包括相對設置的大端442及小端444。小端444與燈板420靠近出光口412的一側連接，在小端444至大端442的方向上，反光罩440的截面形狀為等腰梯形。光源體430位于小端444在燈板420上的投影區域內。反光罩440具有聚光的作用，能夠將光源體430發出的光聚集在一起。

在本實施方式中，光源體430為LED(Light Emitting Diode，發光二極管)燈珠。光源體430設有多個，且顏色各異。每個光源體430發出的光線可以通過反光罩440匯聚成一道投射光線，也可以預先計算好各光源體430的安裝角度，使各光源體430發出的光線聚集在一起。

多個光源體430與微控制單元710均連接，且微控制單元710能夠調節流經各光源體430的電流。

微控制單元710通過調整PWM(Pulse Width Modulation，脈沖寬度調制)的占空比達到調節流經各光源體430的電流的目的。PWM的原理為：在輸出波形的半個周期中產生多個脈沖，使各脈沖的等值電壓為正弦波形，所獲得的輸出平滑且低次諧波少。按一定的規則對各脈沖的寬度進行調制，即可改變逆變電路輸出電壓的大小，也可改變輸出電流。占空比指的是一個脈沖循環內通電時間所占的比例。

光源體430發出的光線的亮暗程度與流經該光源體430的電流有關，一般來說，電流越大，光源體430發出的光越亮。微控制單元710改變了流經各光源體430的電流，也就改變了各光源體430發出的光的亮度。而光源體430的顏色各異，也就意味著各光源體430發出的光的顏色也就不相同。改變各光源體430發出的光的亮度也即改變各光源體430發出的光在射燈10的投射光線中所占的比例，比例變化后，各光源體430發出的光混合得到的投射光線的顏色也會相應變化，最終實現射燈10變色的功能。

本實施方式的光源體430設有三個，分別為紅色光源體、綠色光源體及藍色光源體。紅(R)、綠(G)、藍(B)為色光三原色，按不同的比例混合便能得到不同顏色的光。比如，當R：G：B＝100:13.182:0.326時，射燈10的投射光線為橙色；當R：G：B＝100:33.817:1.461時，射燈10的投射光線為黃色。以上比例均為紅色、綠色及藍色的占空比。

在其他實施方式中，光源體430的數目還可以為四個，分別為紅色光源體、綠色光源體、藍色光源體及白色光源體。或者，光源體430的數目還可以為兩個，分別為紅色光源體及綠色光源體。光源體430的具體數目可以根據用戶的實際需求確定。

傳統射燈投射出的光線顏色一般是預先設定好的。而本實施方式的射燈10，設置了多個顏色各異的光源體430，并通過微控制單元710調節流經各光源體430的電流，以改變由每個光源體430發出的光線匯聚成的投射光線的顏色，即，射燈10投射出的光的顏色是可變的。因此，用戶可以根據自己的意愿改變射燈投射出的光的顏色，制造出自己想要的投射效果。

在本實施方式中，與控制轉動方式類似，用戶可以在移動終端上通過客戶端控制射燈10的投射光線的顏色，客戶端上設有顏色選項和情境選項，用戶只需要按下相應的選項按鈕即可。

在其他實施方式中，用戶還可以通過語音的方式控制射燈10的轉動及投射光線的顏色，例如在控制板700上設置語音識別模塊，語音識別模塊能夠識別用戶通過移動終端發送的語音指令，進而傳遞給微控制單元710。

或者，還可以在控制板700上設置其他通信模塊，如定時模塊，定時模塊能夠控制射燈10的照射時間，可以預先設定好射燈10的開啟時間和關閉時間，定時模塊采用倒計時的形式定時開啟射燈10和關閉射燈10。

在本實施方式中，控制板700上還集成有功能接口730，功能接口730與多個光源體430連接，微控制單元710能夠調節功能接口730對應各光源體430的輸出電流。功能接口730為電源接口，可以直接與各光源體430連接，也可以通過微控制單元710與各光源體430連接。

另，在本實施方式中，微控制單元710、射頻模塊720及功能接口730均位于一個控制板上，在其他實施方式中，還可以設置多個控制板，并將微控制單元710、射頻模塊720及功能接口730分散設置在各控制板上。

如圖2及圖3所示，發光組件400還包括透鏡450。透鏡450與大端442連接，以防止灰塵直接堆積在燈板420上，增加清潔難度。

為了進一步減少進入射燈10內部的灰塵和其他雜質，第一轉軸200遠離底座100的一端以及燈罩410遠離出光口的一端均設有封蓋900。

燈罩410上設有散熱孔414。散熱孔414設有多個，間隔排列在燈罩410的側壁上。射燈10在工作時會產生熱量，設置散熱孔414能夠防止內部過熱而縮短射燈10的使用壽命。

本實施方式的射燈10適合使用在家庭、酒店、商場、娛樂場所等地方，可以安裝在室內，也可以安裝在室外。在安裝時，將底座100與安裝的墻面螺釘連接即可。

以上所述實施例的各技術特征可以進行任意的組合，為使描述簡潔，未對上述實施例中的各個技術特征所有可能的組合都進行描述，然而，只要這些技術特征的組合不存在矛盾，都應當認為是本說明書記載的范圍。

以上所述實施例僅表達了本發明的幾種實施方式，其描述較為具體和詳細，但并不能因此而理解為對發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形和改進，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
