本發明涉及一種帶導光帶的摩托車車頭燈。

背景技術：

摩托車是常用的交通工具，因其價格低廉，外形美觀，操作方便而深受人們的喜愛。摩托車車頭燈是摩托車行駛中照明的主要燈具，但是傳統的車頭燈僅具有一個燈泡，通過反光罩將燈光射向前方，燈光不均勻，裝飾效果差，不能滿足現代人的需求；另外要增加日行燈通常要加裝多個LED日光燈珠，導致車頭燈結構復雜，組裝工序多，提高了成本。

技術實現要素：

為了克服現有技術的不足，本發明提供一種帶導光帶的摩托車車頭燈，燈光均勻，結構簡單，成本低。

本發明解決其技術問題所采用的技術方案是：

一種帶導光帶的摩托車車頭燈，包括有燈殼、反光罩以及透光罩，所述反光罩的內表面設有反光涂層，所述反光罩中心設置有燈泡，所述燈殼前側連接有導光架，所述導光架上連接有環形導光條以及側導光條，所述環形導光條圍繞導光架的周邊，所述側導光條設置在導光架的兩側，所述導光架或者燈殼設置有位于側導光條端部的LED小燈，所述LED小燈的燈光照射向側導光條內部。

作為上述技術方案的改進，所述側導光條朝向透光罩的一側設置為半圓弧面，另一側設置有二個反射槽。

作為上述技術方案的進一步改進，所述側導光條的兩端各設置有一個安裝支耳，所述安裝支耳上設置有用于螺絲安裝的圓孔。

進一步改進，所述環形導光條的表面設置為波浪形。

進一步改進，所述燈殼的左右兩側各連接一個裝飾蓋，所述裝飾蓋表面設置有橡膠層。

本發明的有益效果是：通過環形導光條以及側導光條形成日行燈效果，結構簡單，成本低，便于組裝；并且提高車頭燈的燈光均勻度，提升車頭燈的裝飾效果，更適應現代人的需求。本發明結構簡單實用，組裝簡易，成本低。

附圖說明

下面結合附圖和實施例對本發明作進一步說明。

圖1是本發明的結構示意圖；

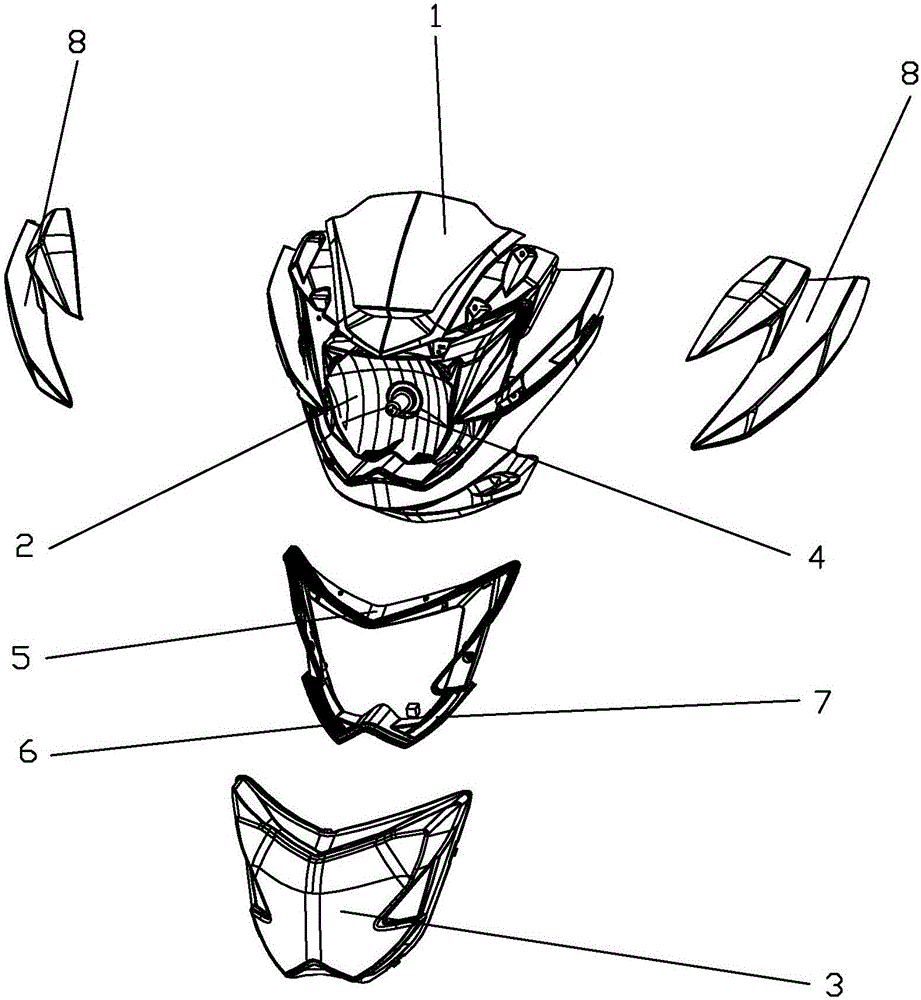

圖2是本發明的分解示意；

圖3是本發明缺少透光罩的主視圖；

圖4是本發明中側導光條的結構示意圖。

具體實施方式

參照圖1~圖4，一種帶導光帶的摩托車車頭燈，包括有燈殼1、反光罩2以及透光罩3，所述反光罩2的內表面設有反光涂層，所述反光罩2中心設置有燈泡4，所述燈殼1前側連接有導光架5，所述導光架5上連接有環形導光條6以及側導光條7，所述環形導光條6圍繞導光架5的周邊，所述側導光條7設置在導光架5的兩側，所述導光架5或者燈殼1設置有位于側導光條7端部的LED小燈，所述LED小燈的燈光照射向側導光條7內部。采用上述結構，燈泡4提供主要的燈光作為遠光照射，環形導光條6以及側導光條7提供日行燈效果，結構簡單，成本低，便于組裝；其中圍繞導光架5的周邊的環形導光條6能大大提升車頭燈的整體美觀度，裝飾上效果。

在本實施例中，優選的，所述側導光條7朝向透光罩3的一側設置為半圓弧面，另一側設置有二個反射槽701。采用上述結構，朝向外側半圓弧面擴散燈光，二個反射槽701將朝向內側的燈光反射向外側，增強亮度，提高燈光使用率。

為了便于安裝側導光條7，在本實施例中，優選的，所述側導光條7的兩端各設置有一個安裝支耳702，所述安裝支耳702上設置有用于螺絲安裝的圓孔，通過支耳702、螺絲即可簡易安裝側導光條7，簡單快捷。

為了提高燈光的均勻度，在本實施例中，優選的，所述環形導光條6的表面設置為波浪形，利用波浪形的表面散射燈光，提高均勻的。

在本實施例中，優選的，所述燈殼1的左右兩側各連接一個裝飾蓋8，所述裝飾蓋8表面設置有橡膠層，裝飾蓋8一方面提高車頭燈的裝飾性，另一方面裝飾蓋8表面設置的橡膠層在摩托車摔倒時作為被摩擦的面，減少車頭燈的磨損，避免損壞。

以上所述，只是本發明的較佳實施方式而已，但本發明并不限于上述實施例，只要其以任何相同或相似手段達到本發明的技術效果，都應落入本發明的保護范圍之內。
