本發明涉及一種電器，具體涉及一種防爆燈套。

背景技術：

煤礦、燃氣等危險場所廣泛使用防爆燈套，現有防爆燈套包括燈套座、壓帽、護套、燈罩，壓帽套裝在燈套座端部，并螺紋連接，護套設置在壓帽內腔中，護套開口端設有外翻法蘭，燈罩外翻法蘭端面和其相對的燈套座內孔端面將護套開口端外翻法蘭夾在中間。燈罩、護套均起防護作用，但由于現有防爆燈套護套與燈套座之間的密封不好，因此，防護不可靠。

技術實現要素：

本發明針對現有技術的不足，提出一種能顯著提高護套與燈套座之間密封可靠性，從而顯著提高防護可靠性的新型防爆燈套。

本發明通過下述技術方案實現技術目標。

新型防爆燈套，包括燈套座、壓帽、護套、燈罩；所述壓帽套裝在燈套座端部，并螺紋連接；所述燈罩為開口的罩狀構件，其開口端安裝在壓帽孔中，開口端外壁設有軸肩，軸肩嵌入壓帽孔環槽中；所述壓帽的內腔中設有護套；所述護套為開口的罩狀構件，其開口端設有外翻法蘭，燈罩外翻法蘭端面和其相對的燈套座內孔端面將護套開口端外翻法蘭夾在中間；其改進之處在于：與所述燈罩外翻法蘭端面相對的燈套座內孔端面上設有環槽Ⅰ，環槽Ⅰ內設有第一O形密封圈，第一O形密封圈與燈罩外翻法蘭端面緊密配合，形成軸向密封結構。

上述結構中，所述燈罩外翻法蘭伸入燈套座內孔端面環槽Ⅰ中，燈罩外翻法蘭設有環槽Ⅱ，環槽Ⅱ內設有第二O形密封圈，第二O形密封圈與燈套座內孔端面環槽Ⅰ內壁緊密配合，形成徑向密封結構。

本發明與現有技術相比，具有以下積極效果：

1、燈罩外翻法蘭端面、與其相對的燈套座內孔端面之間設有軸向密封結構，顯著提高護套與燈套座之間密封可靠性，從而顯著提高本發明防護可靠性。

2、燈罩外翻法蘭與燈套座內孔端面環槽Ⅰ之間設有徑向密封結構，進一步提高護套與燈套座之間密封可靠性，從而進一步提高本發明防護可靠性。

附圖說明

圖1為本發明結構示意圖。

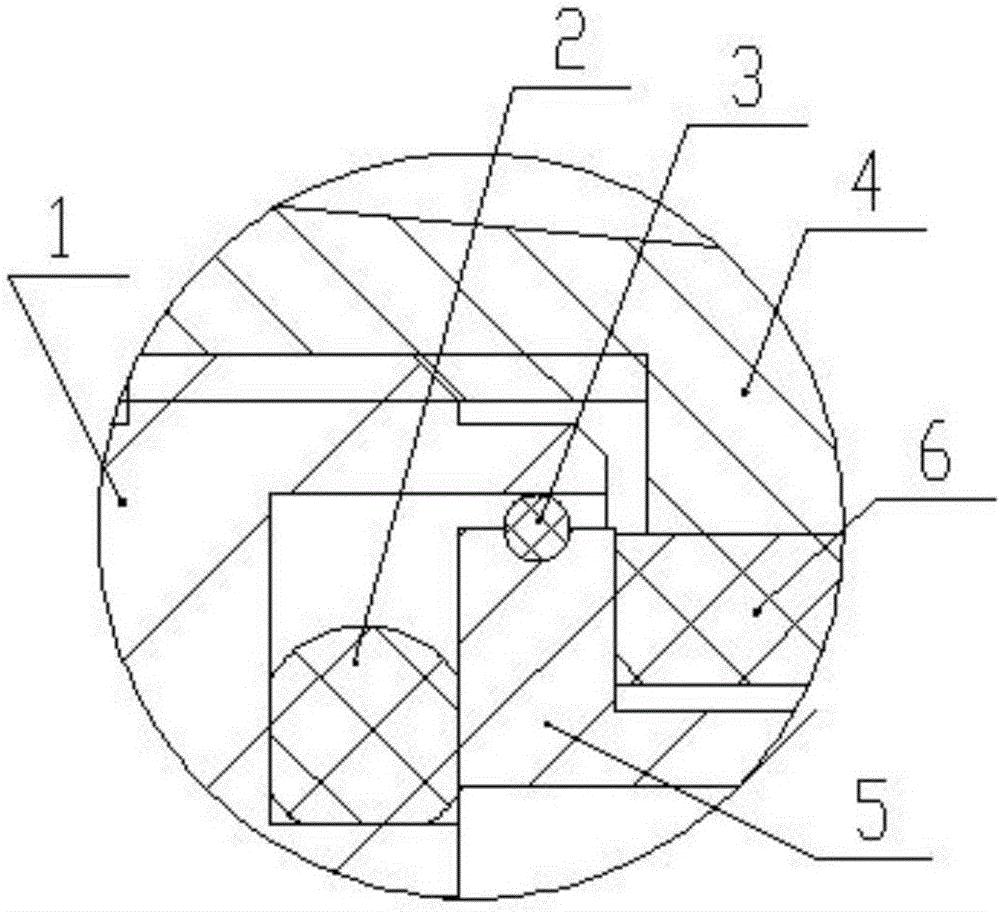

圖2為圖1中Ⅰ部分放大示意圖。

具體實施方式

下面根據附圖并結合實施例對本發明作進一步說明。

附圖所示的新型防爆燈套，包括燈套座1、壓帽4、護套5、燈罩6；壓帽4套裝在燈套座1端部，并螺紋連接；燈罩6為開口的罩狀構件，其開口端安裝在壓帽4孔中，開口端外壁設有軸肩，軸肩嵌入壓帽4孔環槽中；壓帽4的內腔中設有護套5；護套5為開口的罩狀構件，其開口端設有外翻法蘭，燈罩6外翻法蘭端面和其相對的燈套座1內孔端面將護套5開口端外翻法蘭夾在中間；與燈罩6外翻法蘭端面相對的燈套座1內孔端面上設有環槽Ⅰ，環槽Ⅰ內設有第一O形密封圈2，第一O形密封圈2與燈罩6外翻法蘭端面緊密配合，形成軸向密封結構。

燈罩6外翻法蘭伸入燈套座1內孔端面環槽Ⅰ中，燈罩6外翻法蘭設有環槽Ⅱ，環槽Ⅱ內設有第二O形密封圈3，第二O形密封圈3與燈套座1內孔端面環槽Ⅰ內壁緊密配合，形成徑向密封結構。
