本發明屬于燈具技術領域，具體地，本發明涉及一種可手機藍牙控制的LED吸頂燈。

背景技術：

目前，LED 照明是一種半導體固體發光器件。它是利用固體半導體芯片作為發光的材料。在半導體中通過載流子發生復合放出過剩的能量引起光子發射，直接發出紅，黃，綠的光，在此基礎上利用三基色原理，增加熒光粉可以發出紅，藍，綠，青，紫，黃，白等任意顏色的光，隨著LED 照明的興起以及消費生活水平的不斷提高，LED 進入普通的家庭，LED 燈具就是利用LED 作為光源制造出來的照明器具。

吸頂燈作為一種鎖在天花板上的燈具，市場上主要以普通白光為主，主要功能是用來照明，因此色調比較單一，功能也相對匱乏，不能滿足市場的需求。目前，LED吸頂燈使用的遠程控制技術主要為遙控器控制，通過使用遙控器實現對LED吸頂燈開關等功能的控制，但是遙控器在使用過程中容易受到距離，障礙物等的限制，另一種方法就是采用無線網絡控制，這樣方法具有網絡依賴性，因此上述兩種方法在使用中都很容易受到限制，使用范圍受限。

專利號為CN201420742255.0的實用新型專利公開了一種使用無線控制技術的LED智能吸頂燈，所述LED智能吸頂燈主要由LED智能控制電源與LED紅綠藍白光PCB燈板構成，所述LED智能控制電源內含藍牙模塊、MCU及LED電源驅動模塊，所述藍牙模塊用來接收終端智能控制器(指手機、平板電腦等)發送的藍牙信號并將信號傳送給MCU，所述MCU將信號處理后再將信號指令傳送到LED電源驅動模塊，所述LED電源驅動模塊通過電源輸出線實現給LED紅綠藍白光PCB燈板供電，豐富了燈光的功能與色彩，但是該實用新型不可以實現播放音樂等功能，同時喇叭設置也不合理。

技術實現要素：

為了克服以上現有技術中存在的問題，本發明提供一種可手機藍牙控制的LED吸頂燈，包括燈罩和燈座底盆，還包括燈條板，所述燈條板安裝在燈座底盆上，所述燈座底盆上還設有驅動器，驅動器包括開關電源，藍牙模塊，POWM 恒流電源，光源板,音頻功率放大器，喇叭連接器，所述開關電源和藍牙模塊、光源板連接，藍牙模塊依次連接音頻功率放大器和喇叭連接器，喇叭連接器進一步連接喇叭，所述POWM 恒流電源和燈條板連接。吸頂燈處于高處能播放音樂等音頻，聲音更加立體悅耳，由于帶有藍牙功能，因此吸頂燈可通過手機APP 控制實現調光調色的目的，提高人們生活質量的同時，使用方便，實用性強。

優選的是，所述POWM 恒流電源和開關電源相互獨立設置。開關電源和POWM恒流電源是分開的，從而實現照明功能和播放音樂的功能相互獨立，互不干擾。

上述任一方案優選的是，所述燈罩上設有圓孔，所述喇叭進一步通過燈罩上的圓孔被固定，不僅節省空間，同時，播放的音樂效果更加立體悅耳。

上述任一方案優選的是，所述燈條板的一端設有磁珠，所述燈條板通過磁珠吸附在燈座底盆上。

上述任一方案優選的是，燈座底盆上設有鐵片，燈條板通過磁珠吸附在鐵片上從而進一步固定在燈座底盆上。

上述任一方案優選的是，所述驅動器上的光源板設有9顆RGB燈珠。

上述任一方案優選的是，所述光源板上設有的RGB燈珠采用3W的LED5730。

上述任一方案優選的是，所述燈條板的數量為12 條，所述燈條板呈輻射狀設置在燈座底盆上。

上述任一方案優選的是，所述燈條板采用6W 的LED5730。

上述任一方案優選的是，所述開關電源規格為12伏12瓦。

上述任一方案優選的是，所述喇叭規格為4歐10瓦。

本發明的可手機藍牙控制的LED吸頂燈通電后，電流進入開關電源，開關電源為12V供電12W，為藍牙模塊和光源板供電，R G B 的5730 燈珠3W 光源可通過藍牙模塊的POWM 脈沖信號控制調光調色開與關，POWM 恒流電源為72W, 燈條板采用5730的燈珠每條為6W, 用磁珠將燈條板吸附在燈座底盆上，其中W白光為36W,暖光Y為36W，中性光為72W可通過手機APP調節來控制藍牙模塊的POWM 脈沖信號進而實現調光、調色、開與關等功能，喇叭規格為4 R 10瓦，開關電源和POWM恒流電源是分開的，從而實現照明功能和播放音樂的功能相互獨立，互不干擾。

本發明可通過手機APP調出1萬多種顏色的光，有正白光6000K，暖光3000K，自然光4000K，紅光，藍光，綠光，可實現定時關燈和開燈、播放音樂等功能，讓生活多姿多彩。

本發明的吸頂燈處于高處能播放音樂等音頻，聲音更加立體悅耳，由于帶有藍牙功能，因此吸頂燈可通過手機APP 控制實現調光調色調音的目的，本發明能夠節省空間，省電節能，采用高流明LED 光源，比傳統節能燈省一半電能，降低照明成本，把喇叭融入到吸頂燈內部，大大的節省了空間，可以讓手機中存儲的音樂更簡單的通過吸頂燈進行播放，從而節省了不必要的播放工具所帶來的麻煩，提高人們生活質量的同時，使用方便，實用性強。

附圖說明

圖1是本發明一種可手機藍牙控制的LED吸頂燈的結構示意圖。

圖2是本發明一種可手機藍牙控制的LED吸頂燈的局部結構示意圖。

圖3是手機APP控制界面圖。

圖4是圖1本發明一種可手機藍牙控制的LED吸頂燈的電路原理圖。

圖中各個標號的含義如下：

1：開關電源； 2：藍牙模塊； 3：POWM恒流電源； 4：喇叭連接器； 5：音頻功率放大器； 6：燈罩； 7：燈座底盆；8：燈條板；9：驅動器；10：光源板；11：喇叭；12：磁珠；13：AC-DC 電源轉換電路13； 14：低壓線性穩壓； 15：R- MOS 管開關電路；16：G-MOS 管開關電路；17：B-MOS管開關電路；18：正白光； 19：暖白光；20：FR433MHZ 和AM音頻發射器；21：開關功能； 22：音樂調節功能；23：亮度調節功能；24：顏色調節功能。

具體實施方式

為了更好理解本發明的技術方案和優點，以下通過具體實施方式，并結合附圖對本發明做進一步說明。

實施例1:

如圖1所示，一種可手機藍牙控制的LED吸頂燈，包括燈罩6和燈座底盆7，其特征在于，還包括燈條板8，所述燈條板8安裝在燈座底盆7上，所述燈座底盆7上還設有驅動器9，驅動器9包括開關電源1，藍牙模塊2，POWM 恒流電源3，光源板10，音頻功率放大器5，喇叭連接器4，所述開關電源1和藍牙模塊2、光源板10連接，藍牙模塊2依次連接音頻功率放大器5和喇叭連接器4，喇叭連接器4進一步連接喇叭11，所述POWM恒流電源3和燈條板8連接。LED吸頂燈處于高處能播放音樂等音頻，聲音更加立體悅耳，由于帶有藍牙功能，因此吸頂燈可通過手機APP 控制實現調光調色的目的，提高人們生活質量的同時，使用方便，實用性強。

本發明進一步優化的技術方案，所述POWM 恒流電源3和開關電源1相互獨立設置。開關電源和POWM恒流電源是分開的，從而實現照明功能和播放音樂的功能相互獨立，互不干擾。

本發明進一步優化的技術方案，所述燈條板8的一端設有磁珠12，所述燈條板8通過磁珠12吸附在燈座底盆7上。

本發明進一步優化的技術方案，燈座底盆上設有鐵片，燈條板8通過磁珠12吸附在鐵片上從而進一步固定在燈座底盆上，如圖2所示。

本發明進一步優化的技術方案，所述光源板10上設有的RGB燈珠采用3W的LED三合一大功率燈珠

本發明進一步優化的技術方案，所述燈條板8采用6W 的LED5730。

本發明進一步優化燈的技術方案，所述開關電源1規格為12伏12瓦。

本發明進一步優化的技術方案，所述喇叭11規格為4歐10瓦。

本發明的驅動器9總控制電路如圖4所示，包括: AC-DC(交流-直流）電源轉換電路13，低壓線性穩壓14，藍牙模塊2，R-MOS 管開關電路15，G-MOS 管開關電路16，B-MOS管開關電路17 ,該AC-DC電源轉換電路13，輸入連接市電輸入AC 端，輸出DC，分別與R,G,B MOS 管開關電路和串聯的R, G,B 燈珠構成回路。從藍牙模塊2輸出的R,G,B，PWM 數字脈沖信號控制R,G,B，LED 燈的電流電壓進行調節，從以實現吸頂燈的不同照明、混光顏色調節和亮度調節，同時手機的歌曲通過藍牙發射的歌曲，藍牙模塊接收后經過音頻功率放大器進行放大后通過喇叭播放音樂，該藍牙模塊還可以根據播放的音樂風格和節奏的變化，控制R，G，B，LED 光源以不同顏色和亮度進行照明，為使用者營造一定舞臺的燈光氛圍。藍牙模塊輸出的W（白光）Y(暖光）通過PWM 數字脈沖信號控制調光正白光18 、暖白光19，POWM 恒流電源3，該光源有多條6W的5730組成，可以進行白光，暖光，中性光的色溫調節。FR433MHZ 和AM音頻發射器20是發射音頻信號和數字脈沖信號的音頻發射模塊，藍牙發出的PWM 信號經過FR433MHZ 無線發射，在另外一個433MHZ 的燈進行接收實現同步，一配多燈。藍牙發出的音頻信號經過AM 無線發射，在另外一個AM 的燈進行接收實現同步，一配多燈。

如圖3所示，手機APP界面設有開關功能21，音樂調節功能22，亮度調節功能23，顏色調節功能24，其中音樂調節功能22包括對聲音大小、旋律如隨動或律動的調節，以及更換歌曲等功能，根據需要可以通過調節手機界面實現，LED亮度、顏色的不同調節，藍牙模塊接收到歌曲后經過音頻功率放大器放大后通過喇叭播放音樂，該藍牙模塊還可以根據播放的音樂風格和節奏的變化，控制R，G，B，LED 光源以不同顏色和亮度進行照明。

本發明的可手機藍牙控制的LED吸頂燈通電后，電流進入開關電源1，開關電源1為12V供電12W，開關電源1為藍牙模塊2和光源板10供電，R G B 的5730燈珠3W光源可通過藍牙模塊2的POWM 脈沖信號控制調光調色開與關，POWM恒流電源3為72W, 燈條板8采用5730的燈珠每條為6W, 通過磁珠12將燈條板8吸附在燈座底盆7上，其中W白光為36W。暖光Y為36W，中性光為72W可通過手機APP調節來控制藍牙模塊2的POWM 脈沖信號進而實現調光、調色、開與關等功能，喇叭11規格為4 R 10瓦，開關電源1和POWM恒流電源3是分開的，從而實現照明功能和播放音樂的功能相互獨立，互不干擾。

本發明可通過手機APP調出1萬多種顏色的光，有正白光6000K，暖光3000K，自然光4000K，紅光，藍光，綠光，可實現定時關燈和開燈、播放音樂等功能，讓生活多姿多彩。

本發明的一種可手機藍牙控制的LED吸頂燈，包括燈罩6和燈座底盆7，其特征在于，還包括燈條板8，所述燈條板8安裝在燈座底盆7上，所述燈座底盆7上還設有驅動器9，驅動器9包括開關電源1，藍牙模塊2，POWM 恒流電源3，光源板10，音頻功率放大器5，喇叭連接器4，所述開關電源1和藍牙模塊2、光源板10連接，藍牙模塊2依次連接音頻功率放大器5和喇叭連接器4，喇叭連接器4進一步連接喇叭11，所述POWM恒流電源3和燈條板8連接。吸頂燈處于高處能播放音樂等音頻，聲音更加立體悅耳，由于帶有藍牙功能，因此吸頂燈可通過手機APP 控制實現調光調色調音的目的，本發明能夠節省空間，省電節能，采用高流明LED 光源，比傳統節能燈省一半電能，降低照明成本，把喇叭融入到吸頂燈內部，大大的節省了空間，可以讓手機中存儲的音樂更簡單的通過吸頂燈進行播放，從而節省了不必要的播放工具所帶來的麻煩，提高人們生活質量的同時，使用方便，實用性強。

實施例2:

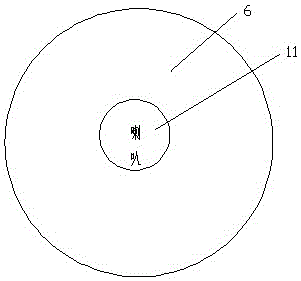

一種可手機藍牙控制的LED吸頂燈，與實施例1不同的是，所述燈罩6上設有圓孔，所述喇叭11進一步通過燈罩6上的圓孔被固定，如圖2所示。

實施例3:

一種可手機藍牙控制的LED吸頂燈，與實施例1不同的是，所述驅動器9上的光源板10設有9顆RGB燈珠。

實施例4:

一種可手機藍牙控制的LED吸頂燈，與實施例3不同的是，所述驅動器9上的光源板10設有12顆RGB燈珠。

實施例5:

一種可手機藍牙控制的LED吸頂燈，與實施例1不同的是，所述燈條板8的數量為14 條，所述燈條板8呈輻射狀設置在燈座底盆7上。

實施例6:

一種可手機藍牙控制的LED吸頂燈，與實施例5不同的是，所述燈條板8的數量為12 條，所述燈條板8呈輻射狀設置在燈座底盆7上。

實施例7:

一種可手機藍牙控制的LED吸頂燈，與實施例5不同的是，所述燈條板8的數量為10 條，所述燈條板8呈輻射狀設置在燈座底盆7上。

需要說明的是，以上各實施例僅用以說明本發明的技術方案，而非對其限制；盡管參照前述各實施例對本發明進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分或者全部技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本發明各實施例技術方案的范圍。
