本發明涉及家居生活用品領域，尤其涉及一種觸控式臺燈音響。

背景技術：

臺燈和音響都是每個家庭常用的家居用品，這兩樣家居用品也經常一起使用，傳統臺燈的開關方式是采用機械開關，時間久了容易老化，有漏電的危險。為了滿足人們對臺燈和音響的使用需求以及人們對不同臺燈開關方式的需要，需要有一種可以將臺燈和音響合為一體，且具備一種新穎的、安全的臺燈控制開關的臺燈音響。

技術實現要素：

本發明的目的在于提供一種輕便簡潔的觸控式臺燈音響。

為達到上述目的，本發明采用如下技術方案：一種觸控式臺燈音響，包括燈罩和底座，燈罩內部設置了led燈，燈罩底部設置了音響，燈罩頂端設置了觸控開關觸控開關與led燈電性連接，觸控開關可以控制led燈的亮滅，燈罩和底座通過支架連接，底座內部設置了電源模塊和音響控制模塊。

進一步的，上述的音響控制模塊包括aux接口和藍牙模塊，可以實現對音響有線和無線兩種控制。

進一步的，上述的電源模塊包括了鋰電池和電源接口，電源接口和鋰電池電性連接。

進一步的，電源模塊和音響控制模塊通過支架上的電線與led燈和音響電性連接，電源模塊可以給音響控制模塊、led燈和音響供電。

進一步的，電源模塊的電源接口采用usb線接口，可以兼容的接于電腦、充電器的usb接口，給臺燈音響供電。

進一步的，底座底部設置了三檔的音響控制選擇開關，可以控制音響“關”、“有線連接”、“藍牙連接”三種狀態。

優選的，音響控制模塊還包括了多彩閃爍的led燈，在音響播放音樂的時候，多彩閃爍的led燈會閃爍發光。

優選的，所述的燈罩采用pc塑料，pc塑料機械性能好，電氣性能好，透明度高，使燈罩內部的led燈的光能更好的透出，光照效果好。

優選的，燈罩的形狀采用上端小，下端大的水滴狀，簡潔美觀。

本發明的優點在于：

1.臺燈-音響一體化，且可以獨立控制，同時滿足人們對臺燈和音響的需求。

2.臺燈的開關方式采用觸控式，通過觸控開關對臺燈進行控制，時尚安全。

3.音響可以實現有線和無線的控制，控制方式多樣，兼容性強。

附圖說明

附圖1為實施例1的外觀圖；

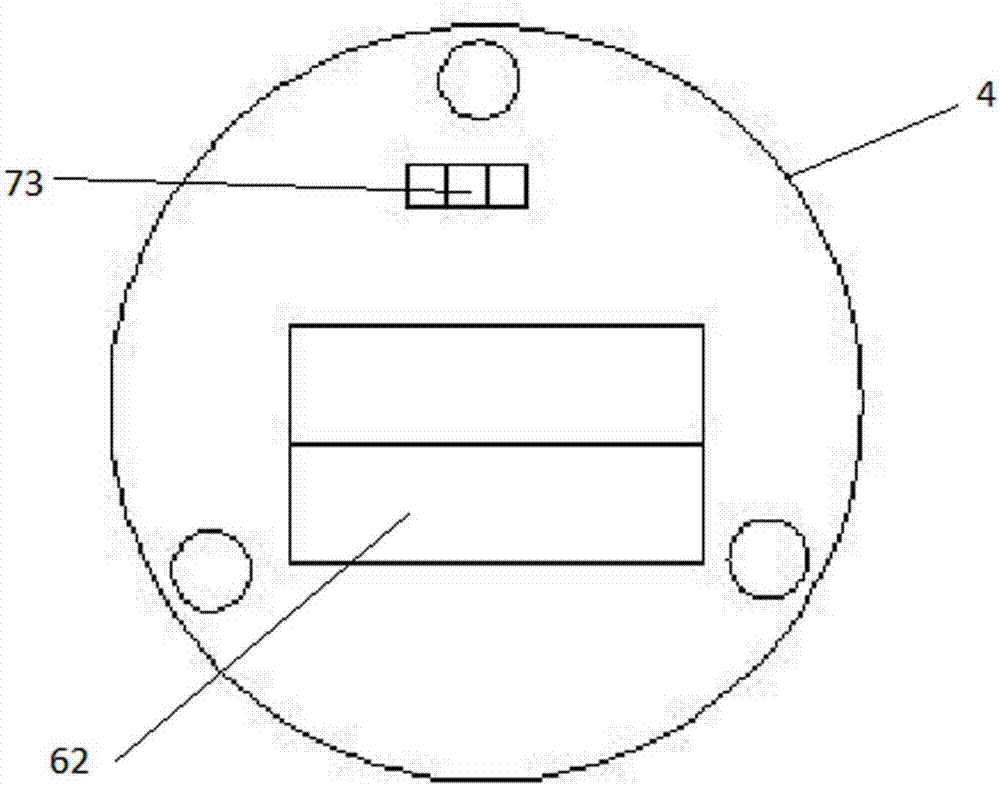

附圖2為實施例1底座的仰視圖；

附圖3為實施例1燈罩的仰視圖。

具體實施方式

實施例1：參照圖1-3，一種觸控式臺燈音響，包括燈罩1和底座4。

具體的，燈罩1內部設置了led燈8，作為臺燈的燈體。

燈罩1的頂端設置了環形的觸控開關2，觸控開關2與led燈8電性連接，具體操作方式為：即時的觸碰觸控開關2控制led燈8的亮滅，觸摸觸控開關23秒以上可以調節led燈8的亮度。

燈罩1的底部設置了音響3，可以揚聲的播放音頻。

底座4在燈罩1下方，燈罩1和底座4通過支架5連接，支架5支撐起燈罩1，并固定在底座4上，同時作為底座4與燈罩1之間電連接的電線的依附體；的底座4內部設置了電源模塊6和音響控制模塊7。

進一步的，音響控制模塊7包括aux音頻接口71、藍牙模塊72，aux音頻接口71可以通過aux線兼容的接于手機、平板、電腦，藍牙模塊72可以無線的連接于手機或者其他具有藍牙模塊的音頻輸出設備；當音響處于藍牙連接模式時，打開手機或者其他藍牙輸出設備，可以與藍牙模塊72進行配對并連接，連接后即可將音頻通過藍牙連接在音響3上播放出來。

優選的，音響控制模塊7還包括三檔的音響控制選擇開關73，音響控制選擇開關73設置于底座4底部，音響控制選擇開關73可以控制音響3“關”、“有線連接”、“藍牙連接”三種狀態的切換；音響控制選擇開關73撥至最左邊的時候，音響3處于關閉狀態；音響控制選擇開關73撥至中間的時候，音響3處于有線連接狀態，音響3可以通過音頻線與音頻輸出設備連接，播放音頻；音響控制選擇開關73撥至最右邊的時候，音響3可以通過藍牙模塊72與具有藍牙功能的音頻輸出設備連接，播放音頻。

優選的，音響控制模塊7還包括多彩閃爍led燈74，在音響3播放的時候，多彩閃爍led燈74會亮起，多彩閃爍led燈74會隨著音樂的聲音大小有亮暗的變化。

進一步的，電源模塊6包括鋰電池62和usb線接口61，鋰電池62可以單獨給臺燈和音響供電，不用接電源，usb接口61可以兼容的接于電腦或者其他的usb供電接口，在usb接口61處于接入狀態時，由usb接口61對臺燈和音響供電，同時給鋰電池62充電；當usb接口處于不接入狀態的時候，由鋰電池對臺燈和音響供電。

進一步的，電源模塊6和音響控制模塊7與led燈8和音響3通過支架5上的電線電性連接，電源模塊6給音響控制模塊7、led燈8和音響3供電，音響控制模塊6控制音響3的播放模式；

優選的，為了增強光照效果，燈罩1的材料采用pc塑料，pc塑料的機械性能、電氣性能良好，透明度高。

優選的，燈罩1采用上端小，下端大的水滴狀，簡潔美觀。

當然，以上僅為本發明較佳實施方式，并非以此限定本發明的使用范圍，故，凡是在本發明原理上做等效改變均應包含在本發明的保護范圍內。

技術特征：

技術總結
本發明涉及家居生活用品領域，尤其涉及一種觸控式臺燈音響，本發明采用如下技術方案：一種觸控式臺燈音響，包括燈罩本體，燈罩里面設置了白色LED節能燈，燈罩的上端設置了觸控式開關，觸控式開關與白色LED節能燈電性連接，燈罩的底部設置了音響，燈罩下方設置了底座，底座邊緣與燈罩頂端通過支架連接，底座內部設置了電源模塊和音響控制模塊，電源模塊包括鋰電池和電源接口，音響控制模塊包括AUX接口和藍牙控制模塊，電源模塊和音響控制模塊通過支架上的電線與燈罩內部的白色LED節能燈和音響電性連接。本發明的優點在于：臺燈?音響一體化，控制方便時尚，適用于大多數家庭。

技術研發人員：王華
受保護的技術使用者：佛山市興華源機械設備有限公司
技術研發日：2016.11.30
技術公布日：2017.07.28
