本實用新型涉及一種燈具，特別是一種臺燈。

背景技術：

臺燈作為一種照明裝置被廣泛應用于居家、辦公、商務場合。目前，市場上的臺燈包括底座、燈桿和燈體，底座和燈桿多為插拔或通過螺紋固定，燈體安裝于燈桿上。其缺點是不能隨意調整燈體的位置。

技術實現要素：

本實用新型的目的是提供一種可隨意調整燈體的位置的臺燈。

本實用新型的技術解決方案是一種臺燈，包括固置于底座上燈桿、燈體，所述燈桿上設有至少兩個與燈體連接的接頭，接頭內設有磁塊；燈體是多面體，燈頭設在其中一平面上，在燈體的至少兩個平面上設有與燈桿上的接頭連接的接頭座，接頭座內設有磁塊。

以上所述接頭可以活動的設在燈桿上。

以上所述燈體可以是異型多面體。

以上所述接頭和接頭座內可設有相配接的電極。

以上所述的異型多面體是由改變長方體的多個面的角度形成。

本實用新型的優點是利用磁體將燈桿與燈體吸合連接，可隨意調整燈頭的位置，而且結構簡單。

附圖說明

圖1是本實用新型的構造示意圖；

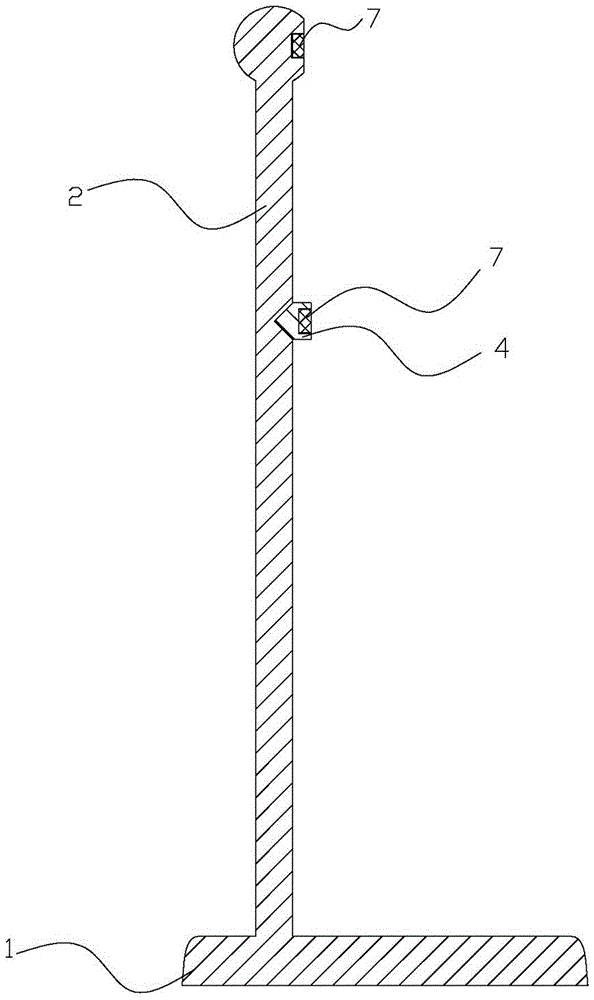

圖2是本實用新型的燈座和燈桿構造示意圖；

圖3是本實用新型的燈體的立體圖；

圖4是燈體的構造示意圖；

圖5是燈體的平面變化之一構造示意圖；

圖6是燈頭狀態之一示意圖；

圖7是燈頭狀態之二示意圖；

圖8是燈體的平面變化之二構造示意圖；

圖9是燈頭狀態之三示意圖；

圖10是燈頭狀態之四示意圖；

圖11是燈體的平面變化之三構造示意圖；

圖12是燈頭狀態之五示意圖；

圖13是燈頭狀態之六示意圖；

圖14是本實用新型的多燈體構造示意圖。

具體實施方式

參見圖1,、圖2、圖3、圖4, 本實用新型包括固置于底座1上燈桿2、燈體3，在燈桿2上安裝有與燈體3連接的接頭4，接頭4內設有磁塊7。燈體3是多面體，燈頭5安裝在其中一平面上。在燈體3的三個平面上安裝有與燈桿2上的接頭4連接的接頭座6，接頭座6內安裝有磁塊7。燈頭5上安裝有電源線8,用緊固螺釘9將燈頭5固定在燈體3內。電源線8通過外電源線10與開關11和插頭12連接。

以上所述接頭4也可活動的安裝在燈桿2上。

本實用新型的燈體3可以是異型多面體。

本實用新型的接頭4和接頭座6內可安裝有相配接的電源電極。接頭座6內的電源電極與外接電源線連接。

本產品臺燈由燈桿1，燈座2及燈體木方塊3組成。

燈桿2頂端加工有圓球且鑲有磁塊7。

燈體3是由一個長方體加工而成。長方體的6個面中，燈頭5安裝其中一個面31，側邊5個面分別為面32、面33、面34、面35，面37,面31對面為面36。

燈體3可通過多個固定在其表面的磁鐵7，吸住燈桿2上的磁塊7。

如圖5、圖6、圖7、圖8、圖9、圖10、圖11、圖13所示，燈體3的六個面的角度可以加工調節。

燈體3的燈頭5所在面31的旁邊的面32，與燈頭5所在的面31的夾角a由原來垂直的90°，根據需要通過加工調節在50°到120°之間。改變面32與面31的角度后，燈體3通過面32上的磁塊7與燈桿1上的磁塊7或磁6相互吸附，可調節led燈頭5光照的方向。

圖5、圖6、圖7中展示了面32與面31之間夾角a分別為80°及65°時的狀態。

在以上已經加工的燈體3基礎上，即面32與面31角度固定的情況下，燈體3因為有磁塊7或磁鐵的吸附固定而360°自由調節led燈頭5光照的方向。

如圖8、圖9、圖10所示，燈體3的燈頭5所在面31的相對的面36，與燈頭5所在的面31的夾角b由原來平行的0°，根據需要通過加工調節在0°到40°之間。改變面36與面31的角度后，燈體3通過面36上的磁塊7與燈桿2上的磁塊7或磁鐵相互吸附，可調節燈頭5投射的方向。在面36與面31角度固定的情況下，燈體3因為有磁塊7或磁鐵的吸附固定而360°自由調節led燈頭5光照的方向。

如圖11、圖12、圖13所示，燈體3的6個面中，可在其中兩個面的切角處切除一角或兩角或多角，以便增加更多的面。在燈體3的面34、面31、面33的夾角處，斜著切去兩角，形成面35。同上面原理，面35與燈頭5所在的面31的夾角c可根據需要加工調節在60°到90°之間。燈體3通過面35上的磁塊7與燈桿2上的磁塊7或磁鐵相互吸附，可調節燈頭5投射的方向。如在面35與面31角度固定的情況下，燈體3因為有磁塊7或磁鐵的吸附固定而360°自由調節led燈頭5的光照的方向。

圖6、圖7為燈體3的面32與面31夾角a為65°、80°時，燈頭5的使用狀態。

圖9、圖10為燈體3的面36與面31夾角b為10°、20°時，燈頭5的使用狀態。

圖12、圖13為燈體3的面36與面31夾角c為60°、75°時，燈頭5的使用狀態。

在實際使用中，通過增加燈桿2上的接頭4，能使更多的燈體3吸附在燈桿2上。接頭4的角度，高度調節，各種形狀的燈體3的角度調節，能使燈頭5達到全方位的照射，如圖14所示。

在實際使用中，不使用燈桿2，燈體3直接吸附在鐵器等金屬表面，能直接當隨身燈使用。
