本申請要求2015年4月6日提交的申請號為No.62/143,528的同時審查中的美國臨時專利申請的優先權，所述文獻在此通過參考全文引入。

技術領域

本實用新型涉及便攜式照明裝置，并且更具體地，涉及吊燈(hanging lights)。

背景技術：

現有的照明裝置不便于攜帶，本申請提供一種便于攜帶的照明裝置。

技術實現要素：

在本實用新型的一個方面，提供了一種便攜式照明裝置，該便攜式照明裝置包括本體和由所述本體支撐的照明單元。所述照明單元包括發光二極管。所述便攜式照明裝置還包括由所述本體支撐的接線板。所述接線板配置為連接于電源，并且為所述照明單元提供電能，以使得所述發光二極管發光。所述便攜式照明裝置還包括懸掛電纜，該懸掛電纜配置為將所述本體懸掛于支撐結構。所述懸掛電纜具有連接于所述本體的第一端和與所述第一端相對的第二端部。所述便攜式照明裝置還包括由所述本體支撐的電纜夾持機構。所述電纜夾持機構與所述懸掛電纜的第二端部接合，以允許所述懸掛電纜在所述第一端和所述電纜夾持機構之間的長度的調整。

在本實用新型的另一個方面，提供了一種便攜式照明裝置，該便攜式照明裝置包括具有內腔的本體和由所述本體支撐的照明單元。所述照明單元包 括發光二極管。所述便攜式照明裝置還包括支撐于所述本體的所述內腔中的接線板。所述接線板配置為連接于電源，并且為所述照明單元提供電能，以使得所述發光二極管發光。所述便攜式照明裝置還包括端口，該端口形成于所述本體并與所述內腔連通。所述端口配置為允許電線通過進入所述內腔，以將所述電線連接于所述接線板。所述便攜式照明裝置還包括線夾，該線夾通過所述本體支撐于所述端口處。所述線夾為相對于所述本體選擇性地可移動的，以接合穿過所述端口的電線。所述便攜式照明裝置還包括結合于所述本體的懸掛電纜。所述懸掛電纜配置為將所述本體懸掛于支撐結構上。

根據本實用新型的再一個方面，提供了一種便攜式照明裝置，該便攜式照明裝置包括本體、蓋和環形的緣，其中，所述本體包括具有內腔的基部，所述蓋可移動地接合于所述基部，以選擇性地提供進入所述內腔的入口，所述環形的緣通過位于所述基部上方的所述蓋支撐。所述環形的緣限定開口。所述便攜式照明裝置還包括由所述本體支撐的照明單元。所述照明單元包括發光二極管。所述便攜式照明裝置還包括透鏡，所述透鏡接合于所述本體的所述基部，并且所述透鏡包圍所述照明單元。所述透鏡具有與所述本體相對的下部。所述下部具有與通過所述環形的緣限定的所述開口相似的形狀和尺寸，以使得所述便攜式照明裝置能夠被疊放在另一個便攜式照明裝置上。所述便攜式照明裝置還包括支撐于所述本體的所述內腔中的接線板。所述接線板配置為連接于電源，并且為所述照明單元提供電能，以使得所述發光二極管發光。所述便攜式照明裝置還包括連接于所述本體的懸掛電纜。所述懸掛電纜配置為將所述本體懸掛于支撐結構。

本實用新型的其他特征和方面將通過考慮下文的詳細說明和附圖變得清楚。

附圖說明

圖1是便攜式照明裝置的立體圖。

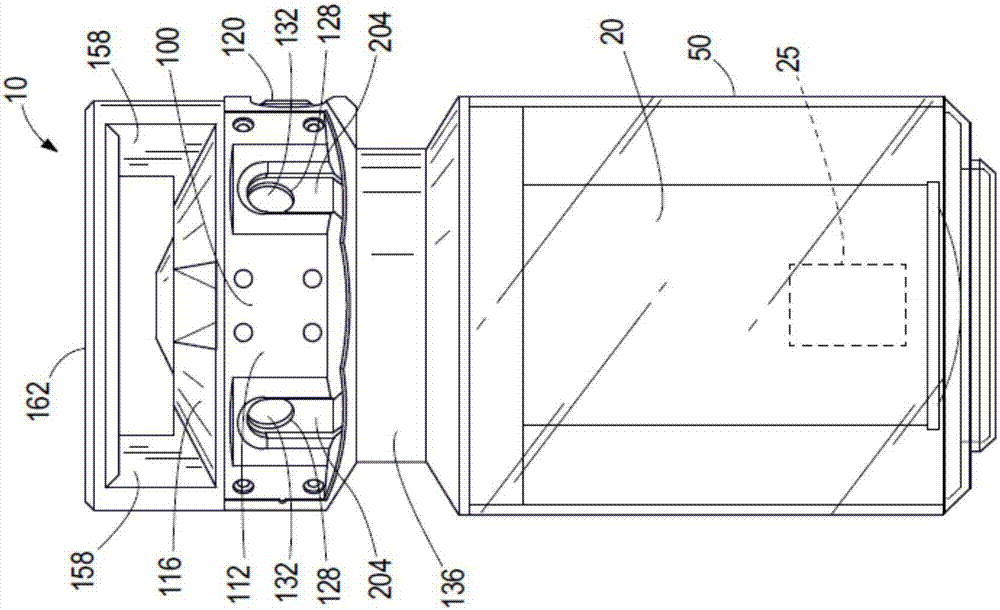

圖2是便攜式照明裝置的第一側視圖。

圖3是便攜式照明裝置的另一立體圖。

圖4是便攜式照明裝置的第二側視圖。

圖5是便攜式照明裝置的局部放大側視圖。

圖6是處于鎖止狀態的便攜式照明裝置的電纜夾持機構的放大示意圖。

圖7是處于解鎖狀態的便攜式照明裝置的方法示意圖。

圖8是蓋處于打開位置的便攜式照明裝置的本體的俯視立體圖。

圖9是蓋處于打開位置的便攜式照明裝置的本體的俯視圖。

圖10是便攜式照明裝置的接線板的放大立體圖。

圖11是兩個疊放的便攜式照明裝置的側視圖。

圖12示出了懸掛于高架式支座(overhead support)上的便攜式照明裝置。

圖13示出了固定在立式支座(vertical support)上的便攜式照明裝置。

具體實施方式

在詳細解釋本實用新型的任何實施方式之前，應當理解的是，本實用新型并不將其應用限定至下述說明書或者下述附圖中所列出的部件的結構和構造的細節。本實用新型能夠是其他實施方式，并且能夠被實踐，或者能夠以各種方式被實施。并且，應當理解的是，本文所使用的措辭和術語出于描述的目的，而不應理解為限制性的。

圖1至圖10示出了便攜式照明裝置10，例如，高棚燈(high bay light)或應用在建筑工地的工作燈。圖示的照明裝置10包括照明單元20、透鏡50和本體100。照明裝置10被設計為便攜式的，并且可選擇地包括允許用戶將照明裝置10懸掛到另一個對象(例如，頂梁、椽或管子)上的特征。

照明單元20由本體100支撐。如圖1-圖3所示，照明單元20從本體100沿軸向方向向下延伸。在所示的實施方式中，照明單元20包括多個發光二極管25(LED)，多個發光二極管25可選擇性地沿多個LED條設置。在其他的實施方式中，所述照明單元的LED25可以以其他的結構設置，或者照明單元20可以包括單個LED。

繼續參考圖1-圖3，透鏡50連接到本體100并且環繞照明單元20。在所示的實施方式中，透鏡50和本體100完全地封閉照明單元20。在其他的實施方式中，透鏡50可包括間隙或者孔以便照明單元20未被完全封閉。透鏡50容納并且保護照明單元20的同時，也作用為擴散由照明單元20發射出的光。在某些實施方式中，透鏡50由塑料例如高密度聚乙烯(HDPE)構造。在其他實施方式中，透鏡50可由其他材料(例如不同的塑料、玻璃等等)構造。透鏡50也可拆卸地連接到本體100，以允許透鏡50容易地清理和/或替換。在某些實施方式中，透鏡50可螺紋連接到本體100。在其他實施方式中，透鏡50可以以其他合適的方式(例如壓配合、止動裝置、卡管連接(bayonet coupling)等等)可拆卸地連接到本體100。

所示的本體100大體上為圓柱形并包括基部112、蓋116和環形的緣162。基部112連接到透鏡50。基部112包括位于蓋116和透鏡50之間的直徑縮減部136或者頸部。直徑縮減部136允許過長的懸掛電纜或者電線圍繞本體100纏繞并儲存。如圖8和9所示，基部112還具有容納接線板200的內部空腔140。與內部空腔140連通的兩個端口128(圖2)形成在基部112中。如下文進一步地描述，端口128允許電線穿過進入內部空腔140以連接到接線板200。

蓋116可移動地連接到基部112以在關閉狀態(圖1-3)和打開狀態(圖8-圖9)之間移動。當蓋116位于關閉狀態，蓋116封閉基部112的內部空腔140。如圖8和圖9所示，蓋116通過鉸鏈144可樞轉地連接到基部112。 鉸鏈144允許蓋116樞轉到打開狀態。在某些實施方式中，例如圖示的實施方式，蓋116通過一個或多個彈簧146(例如扭力彈簧)偏壓于打開狀態。然而，蓋116還包括鎖定機構150以克服彈簧146的偏壓將蓋保持在關閉狀態。在所示的實施方式中，鎖定機構150包括直角回轉緊固件，該直角回轉緊固件能夠被使用者使用例如螺絲刀旋轉，以從基部112解除鎖定機構150的固定。在其他實施方式中，其他形式的可能需要或者無需工具驅動的可拆卸連接機構(例如按鈕式插銷，球形鎖銷等等)可選擇性地用于將蓋116保持在關閉狀態。在某些實施方式中，墊圈可位于蓋116和基部112之間以在蓋116關閉時密封內部空腔140。

如圖1-圖3所示，環形的緣162通過蓋116支撐在基部112上。在所示的實施方式中，兩個柱狀件158從蓋116向上延伸以支撐緣162。環形的緣162在本體100中限定大體上為圓形的開口164。緣162具有倒角的內邊緣166，內邊緣166限定開口164。緣162還包括形成在內邊緣166中的缺口170。缺口170配置為容納緊固件(例如釘子)以從支撐結構(例如墻壁)懸掛照明裝置10。當固定到垂直的支撐面時，如圖13所示，照明裝置10橫向地向外延伸，從而照明單元20平行于地面延伸。重新參考圖1和圖3，環形的緣162還包括形成在緣162的外表面的兩個通道178。通道178連續不斷地延伸穿過柱狀件158和蓋116的外表面。如下文所述，通道178配置為容納部分的懸掛電纜以幫助引導該電纜。

如圖4-7所示，所示的照明裝置10包括連接到本體100的懸掛電纜126。懸掛電纜配置為從支撐結構例如高處的橫梁、椽或者管道(圖12)懸掛照明裝置10。懸掛電纜126包括通過銷、鉚釘、吊鉤等固定到本體100的第一端126A(圖12)。懸掛電纜126還包括與第一端126A相對的第二端部126B。第二端部126B可調節地連接到照明裝置10的電纜夾持機構120。電纜夾持機構120通過本體100支撐在與電纜126的第一端126A固定到本體100的 位置直徑相對的位置。具體地，電纜夾持機構120與通道178的其中之一對齊，并且電纜126的第一端126A固定在另一個通道178中。這樣的設置允許懸掛電纜126延伸跨過蓋116以形成用于懸掛照明裝置10的圈。電纜夾持機構120還允許電纜126在固定的第一端126A與電纜夾持機構120之間的長度通過將電纜126的第二端部126B從電纜夾持機構120拉出或者將電纜126的第二端部126B從電纜夾持機構120釋放而調節(例如，增長或者縮短)。調節電纜126的長度改變由懸掛電纜126形成的環的尺寸。懸掛電纜126的過量長度能夠圍繞基部112的直徑縮減部136纏繞以儲存。

如圖6和圖7所示，所示的電纜夾持機構120包括兩個間隔開的、可旋轉的凸輪件186。每個凸輪件186包括齒形抓取面190。間隙188限定于凸輪件186之間以容納懸掛電纜126。凸輪件186可以在鎖定狀態(圖6)和解鎖狀態之間旋轉(圖7)，在所述鎖止狀態，齒形抓取面190凸出進入間隙188中以接合于懸掛電纜126，在所述解鎖狀態，齒形抓取面190至少部分地從間隙188中移出以釋放懸掛電纜126并允許調節懸掛電纜。在所示的實施方式中，凸輪件186通過固定到本體100的柱狀件194(例如螺紋緊固件)支撐并且可圍繞柱狀件194旋轉。所示的凸輪件186還通過位于柱狀件194和凸輪件186之間的扭力彈簧可旋轉地偏壓于所述鎖止狀態。在其他實施方式中，凸輪件186可通過其他合適的類型的彈簧件朝向所述鎖止狀態偏壓。

重新參考圖4和圖5，本體100包括設置為鄰近電纜夾持機構120的保持件182。所示的保持件182包括位于電纜夾持機構120一側(例如上側)上的第一耳片184A和位于電纜夾持夾機構120相對側(例如下側)上的第二耳片184B。耳片184A、184B在通道178上延伸并且跨過通道178。懸掛電纜126在本體100和第一耳片184A之間穿過，經過電纜夾持機構120，并在本體100和第二耳片184B之間穿過。耳片184A、184B在電纜夾持機構120之上之下與電纜126的部分接合以約束電纜126的遠離本體100的移 動，從而幫助將電纜126保持在電纜夾持機構120中。

在操作中，懸掛電纜126位于凸輪件186之間，從而期望長度的電纜126經過蓋116。電纜126通過凸輪件186的齒形抓取面190保持在間隙188中。凸輪件186允許電纜126沿一個方向拉動穿過電纜夾持機構120，但在相反的方向不能拉動穿過電纜夾持機構120。例如，如果電纜126沿箭頭A的方向拉動，凸輪件186可以克服它們的偏壓力立刻地移動以允許電纜126穿過夾持機構120，并且因此，減少通過電纜126形成的圈的尺寸。然而，如果電纜126沿箭頭B的方向拉動，凸輪件186卡住電纜126以阻止電纜126被進一步拉動穿過夾持機構120。明顯的是，箭頭B的方向與懸掛照明裝置10通過電纜126產生的力矢量的方向相同，并且夾持機構120因此阻止電纜126由于照明裝置10自身的重量被拉出夾持機構120。為了沿箭頭B的方向拉動吊電纜126(并增加通過電纜126形成的圈的尺寸)，使用者可以使用他或她的手指或工具臨時地克服凸輪件186的偏壓力樞轉一個或所有的凸輪件186。

圖8-圖10顯示了蓋116處于打開狀態以暴露接線端子200。接線端子200包括用于將電線連接于照明裝置10的多個螺紋終端。在所示的實施方式中，接線端子200包括作為兩套的四個終端的8個終端200a-h。其中一套的終端200a-c起到電源輸入的作用，并且包括電源輸入終端(power in terminal)200a、接地終端(ground terminal)200b和中性終端(neutral terminal)200c。這些終端200a-c通過電線連接于外部電源并且連接于照明單元20以為LED25供電。另一套的終端200e-g起到電源輸出的作用，并且包括電源輸出終端(power out terminal)200e、接地終端200f和中性終端200g。這些終端200e-g允許外部裝置例如其他的便攜式照明裝置電連接于照明裝置10并從照明裝置10獲得電能。如此，多個便攜式照明裝置10可以一起連接或菊式鏈接以形成從相同的外部電源接收電能的成串的燈。

所示的接線端子200還包括兩個直通螺紋終端(pass-through screw terminal)—輸入終端200d和輸出終端200h。直通終端200d、200h配置為從所述外部電源或第二外部電源接收電能，并且通過接線端子200傳遞電力。就是說，電力直接地經過照明裝置10，而不通過照明10消耗或衰減(例如，為照明單元20提供電能等)。因此，如果例如，許多燈一起連成串，足夠的電能可以通過直通終端200d、200h提供到下游的燈。相應地，一個或多個外部裝置(包括額外的便攜式照明單元10)可以通過輸出終端200e-g或直通終端200d、h連接于照明裝置10。

在一個示例中，多個照明裝置10可以通過布置在每個照明單元10中的接線端子200電連接于普通電源。如果第一照明單元10連接于所述外部電源，并且每個后續的照明裝置10連接于相鄰的裝置10的輸出終端，可以串聯的燈的數量被每個上游的裝置10所使用電能限制。為了克服這樣的電能消耗，直通終端200d、200h傳遞電能而沒有顯著的使用或衰減。相應地，大量的照明裝置10和/或其他外部裝置可以串聯連接。

重新參考圖1-圖3，所示的照明裝置10包括通過本體100支撐在端口(port)128的兩個線夾(wire clamp)132。線夾132幫助將電線固定于照明裝置10，以阻止電線被意外地拉出接線端子200。端口128和夾具132的中一個關聯于輸入終端200a-d，端口128和夾具132的另一個關聯于輸出終端200e-h。每個夾具132關聯于端口128的中一個并且包括門204。門204能夠相對于本體100移動(例如，可滑動的)以打開和關閉端口128。當門204打開時，所述電線可以插入穿過端口128或拉出端口128。當門204關閉時，門204接合于所述電線以將所述電線支撐在合適位置，從而阻止所述電線從接線端子200斷開連接。

每個線夾132包括連接于門204的調節件208。調節件208是可驅動的以相對于本體100移動門208。如圖8和圖9所示，所示的調節件208為操 作地連接于門204的螺栓(screw)。螺栓208是可旋轉的以向上和向下移動門204。在所示的實施方式中，兩個螺栓208關聯于每個門204，并且兩個螺栓208都旋轉以移動門204。在其他實施方式中，可以使用其他類型的機構以相對于本體100移動門204。例如，門204可以是彈簧偏壓地關閉并且手動地移動打開，門204可以關聯于改變它們位置的開關，或者門204可以包括止動件，以使用把手柄手動移動門204，以保持所述門打開和關閉。

如圖11所示，透鏡50包括形成在與本體100相對的透鏡20的底部的下部212。下部212為凸起或突出，該凸起或突出具有與通過環形的緣162限定的開口164相似的形狀和尺寸。另外，下部212對應于環形的緣162的倒角的內邊緣(chamfered interior edge)166的倒角的外邊緣(chamfered exterior edge)216。通過這種方式，第一照明裝置10的透鏡50的下部212可以接收并安裝于第二照明裝置10的開口164中，從而多個照明裝置10可以堆疊在另一個之上。倒棱邊緣166、216幫助照明裝置10緊密地安裝于彼此的頂部。

在操作中，裝置10可以通過懸掛電纜126或缺口170懸掛或連接于外部結構。照明裝置10還通過電線電連接于電源，例如標準的120V電源輸出口，以為照明單元20的LED25提供電能。通過LED25發射的光通過透鏡50，透鏡50擴散光線以向更大的區域提供光線并且更統一的照明。另外，額外的照明裝置或其他外部裝置可以通過以上所述的電源輸出口或直通終端連接于照明裝置10。

雖然已經參考一些優選的實施方式詳細地說明了本實用新型，本實用新型也存在包括在本實用新型所述的一個或多個獨立方面的范圍和精神內的變化和修改。
