本發明涉及用于產生包括部分光區的總光區的手術燈。

背景技術：

已知的是手術燈，在該手術燈中設置了多個發光模塊，其中，單個的發光模塊在光線投射平面中產生相應的部分光區，該部分光區疊加地得到總光區。在此，發光模塊通常具有用于產生光線的至少一個發光二極管（LED）。LED是能量高效的、緊湊的、在機械方面穩健的以及具有高的壽命。此外，LED能夠利用不同的電流強度觸發，以便把由發光模塊產生的部分光區在其光強度中改變。LED比較便宜并且能夠以期望的光線顏色獲得。LED的缺點是，由LED產生的熱量不能夠以熱輻射的形式從熱學地設置的LED構件中導出，而是所述熱量導出必須設置到手術燈的發光體處的LED發光模塊的機械的容納部上。

由部分光區的疊加所產生的總光區應盡可能均勻。因此，按照現有技術，通常多個發光模塊基本上對稱地布置在發光體的發光表面上。這種對稱的布置方式按照現有技術通常在發光表面上如此進行，即發光模塊旋轉對稱地圍繞發光體的中央軸線布置。

技術實現要素：

因此本發明的任務在于，提供一種手術燈，其中，多個發光模塊布置在發光表面處，以便從單個的發光模塊的單個的部分光區中產生均勻的總光區。

根據本發明的任務通過按照專利權利要求1的手術燈解決。

根據本發明，手術燈具有帶有朝向光線投射平面指向的發光表面的發光體，其中，發光體擁有中央的軸線，其中，光線投射平面在與發光表面的優選的工作間距中且垂直于中央的軸線而走向。手術燈具有至少N個數量的發光模塊，所述發光模塊在發光表面處布置在第一圓上，該圓的重心與中央的軸線疊合，并且所述發光模塊此外如此地定向，使得所述發光模塊將帶有相應的主軸線的各一個光束向著光線投射平面發射，從而主軸線與光線投射平面形成N個交點，所述交點位于橢圓上，該橢圓的重心與中央的軸線疊合，其中，N個發光模塊的相應的相鄰的發光模塊關于圓的重心定義了相應的角范圍，其中，所述角范圍包括至少一個第一角范圍和至少第二角范圍，并且其中，第一角范圍相應地與第二角范圍中的其它任何之一不同。至少一個發光模塊具有相對于發光表面的圍繞這樣的旋轉軸線的旋轉，該旋轉軸線走向通過發光模塊并且該旋轉軸線此外交匯中央的軸線，從而對應旋轉的發光模塊的光束的主軸線不交匯中央的軸線。

優選地，N個發光模塊中的每個均具有至少一個LED發光元件。

本發明的有利的實施方式是從屬權利要求的內容并且在下述說明中在部分參照附圖的情況下具體闡釋。

優選地，至少一個發光模塊在所述意義中具有圍繞該發光模塊的旋轉軸線的旋轉，使得由發光模塊產生的光束的主軸線、旋轉軸線和中央的軸線不形成共同的二維的平面。

有利的實施方式存在于手術燈的設計方案中，其中，所述橢圓是第二圓，其特征在于，

N個發光模塊形成不規律的N角形，并且光束的主軸線與光線投射平面形成N個交點，該交點位于第二圓上并且該交點還基本上形成規律的N角形。

有利的實施方式存在于手術燈的一個設計方案中，其中，發光表面是由球表面形成的球體截取部分，并且其中，發光表面的邊緣描述了圓形的剖平面，該剖平面垂直于中央的軸線走向并且該剖面的重心與中央的軸線疊合。

另一個有利的實施方式在于，手術燈的特征在于，至少一個發光模塊具有多個LED發光元件，該LED發光元件將帶有相應的部分主軸線的相應的部分光束向著光線投射平面發射，從而相應的部分光束的相應的部分主軸線與光線投射平面形成相應的相同的部分交點，所述部分交點與發光模塊的光束的主軸線的交點疊合。

另一個有利的實施方式在于，手術燈的特征在于，多個LED發光元件包括至少一個白色的第一LED發光元件和至少一個白色的第二LED發光元件，其中，白色的第一LED發光元件擁有不同于白色的第二LED發光元件的另外的相關聯的色溫。

另一個有利的實施方式在于，手術燈的特征在于，LED發光元件具有白色的LED和用于集束所述白色的LED的光線的光學元件。

另一個有利的實施方式存在于手術燈的一個設計方案中，其中，發光體在發光表面處在第一角范圍中具有相機或光學的開口。

另一個有利的實施方式存在于手術燈的一個設計方案中，其中，N個發光模塊形成發光模塊的第一編組，其中，光束是第一光束，其中，主軸線是第一主軸線，其特征在于，手術燈還具有另外M個數量的發光模塊，所述發光模塊形成發光模塊的第二編組，其中，在發光表面處的M個發光模塊還布置在第三圓上，該圓的重心與中央的軸線疊合，并且此外所述發光模塊如此地定向，使得所述發光模塊將帶有相應的第二主軸線的相應第二光束向著光線投射平面發射，從而第二光束的相應的第二主軸線與光線投射平面形成相應的M個交點，所述交點位于第四圓上，該圓的重心與中央的軸線疊合，并且第二光束的第二主軸線基本上形成規律的M角形。

另一個有利的實施方式在于，手術燈的特征在于，M個發光模塊關于第三圓的重心形成不規律的M角形，并且此外，M個發光模塊中的至少一個具有相對于發光表面圍繞這樣的旋轉軸線的旋轉，所述旋轉軸線走向通過所述發光模塊并且所述旋轉軸線還交匯中央的軸線，從而光束的主軸線（該主軸線對應于M個發光模塊中的至少一個旋轉的發光模塊）不交匯中央的軸線。

另一個有利的實施方式在于，手術燈的特征在于，第一編組的至少一個發光模塊和第二編組的至少一個發光模塊在共同的結構組件中總合。

附圖說明

下文借助專門的實施方式不帶有一般發明想法的局限地借助附圖具體闡釋本發明。

在此示出了：

圖1是按照第一實施方式的在側剖視圖中的根據本發明的手術燈，

圖2a是按照第一實施方式的根據本發明的手術燈的俯視圖，

圖2b是按照第一實施方式的根據本發明的手術燈的發光表面的斜視圖，

圖3a是在按照現有技術的發光體的發光表面上的發光模塊的布置方式，

圖3b是按照現有技術的部分光區的疊加，

圖4a是在按照第一實施方式的根據本發明的手術燈的發光體的發光表面上的發光模塊的布置方式，

圖4b是按照第一實施方式的第一變體的根據根據本發明的手術燈的合成的部分光區，

圖4c是按照第一實施方式的第二變體的根據根據本發明的手術燈的合成的部分光區，

圖5是按照第一實施方式的連同旋轉軸線的根據本發明的手術燈的發光體的側剖視圖，該旋轉軸線相應地走向通過發光模塊并且所述旋轉軸線交匯發光體的各一個中央的軸線，

圖6是按照第一實施方式的帶有所繪出的角范圍的手術燈的發光體的發光表面上的發光模塊的布置方式，

圖7是發光模塊的一個優選的實施例，該發光模塊具有多個LED發光元件，

圖8a是按照第二實施方式的第一變體的在手術燈的發光體的發光表面上的發光模塊的兩個編組的布置方式，

圖8b是按照根據第二實施方式的第一變體的手術燈的合成的部分光區，

圖9a是按照根據本發明的手術燈的第二實施方式的第二變體的在手術燈的發光體的發光表面上的發光模塊的兩個編組的布置方式，

圖9b是按照第二實施方式的第二變體的手術燈的合成的部分光區，

圖10是發光模塊的一個優選的變體。

具體實施方式

圖1示出了按照第一實施方式的根據本發明的手術燈OL1，該手術燈具有帶有向著光線投射平面LPE1指向的發光表面LO1的發光體LK1。優選地，發光表面LO1向著光線投射平面LPE1凹陷地成形。發光體LK1擁有中央的軸線ZA1和光線出射平面LAE。對優選的情況即發光表面LO1是由球表面形成的球體截取部分，則發光表面LO1具有下部的邊緣R1，該邊緣作為光線出射平面LAE描述了圓形的平面。圖1中的發光體LK1的視圖是發光體LK1的側向的剖視圖。

在圖2a中是圖1中的從視線方向BR1中的對手術燈OL1的俯視圖。所繪出的是作為虛線的平面的剖平面SE1，該剖面與中央的軸線ZA1疊合。在發光體LK1的沿著剖面的剖平面SE1中并且在對從側向的視線方向BR2中的發光體的視圖中得到圖1中的視圖。

在圖2b中，存在對發光表面LO1的斜視圖，用于優選的情況，即發光表面LO1是由球表面形成的球體截取部分。在這種優選的情況中，發光表面LO1的下部的邊緣R1描述了圓形的光線出射平面LAE。

發光表面LO1不必非要是由球表面形成的球體截取部分。同樣可行的是，發光表面LO1本身是圓形的平面，該平面與圖2b和圖1中的光線出射平面LAE疊合。另一個替代方案是這樣的發光表面LO1，該發光表面例如是星狀成形的或該發光表面例如是規律的八角形。本發明的主要方面是，發光體LK1擁有中央的軸線，并且至少N個發光模塊LMA1、LMA5關于中央的軸線ZA1如此布置在發光表面LO1處，即如下文中更加準確地描述的那樣。

關于圖1還要注意的是，光線投射平面LPE1位于發光體LK1之下，該光線投射平面在與發光表面LO1的優選的工件間距AA1中走向并且該光線投射平面垂直于中央的軸線ZA1走向。光線投射平面LPE1具有與軸線交點ZSP的優選的工作間距AA1，中央的軸線ZA1在該軸線交點處交匯發光表面LO1。

至少N個發光模塊LMA1、LMA5中的多個被置入在發光表面LO1處。優選地，發光模塊LMA1、LMA5各具有至少一個LED發光元件，從而通過發光模塊LMA1、LMA5的在發光表面LO1處的機械的容納，保證了通過發光體LK1將熱量從發光模塊LMA1、LMA5導出。

為清楚起見，在圖1中僅繪出了兩個發光模塊LMA1、LMA5，但是能夠設置其它的發光模塊，以及另外參照?qǐng)D4a、8a和9a描述。

如此地設定發光模塊LMA1，使得該發光模塊將帶有主軸線HALMA1的光束LBA1向著光線投射平面LPE1發射，從而主軸線HALMA1與光線投射平面LPE1形成交點SPA1。同樣地，發光模塊LMA5的光束LBA5利用該光束的主軸線HALMA5與光線投射平面LPE1形成了交點SPA5。

發光模塊LMA1具有旋轉軸線SALMA1，該旋轉軸線走向通過發光模塊LMA1并且該旋轉軸線還交匯中央的軸線ZA1。同樣地，發光模塊LMA5具有旋轉軸線SALMA5，該旋轉軸線走向通過發光模塊LMA5并且該旋轉軸線還交匯中央的軸線ZA1。旋轉軸線SALMA1、SALMA5優選地在交點SASP中交匯中央的軸線ZA1。之后還參照?qǐng)D5具體闡釋旋轉軸線SALMA1、SALMA5的選擇。

按照在圖1中所示的示例，如此地選擇優選的工作間距AA1，使得發光模塊LMA1、LMA5將光束LBA1、LBA5如此地向著光線投射平面LPE1射出，使得光束LBA1、LBA5的相應的主軸線HALMA1、HALMA5與光線投射平面LPE1形成交點SPA1、SPA5，該交點相對于中央的軸線ZA1從發光模塊LMA1、LMA5中看位于中央的軸線ZA1之后。對優選的工作間距AA1的這種選擇而言，進一步展示了不同示例的其它的實施方案。對本領域技術人員而言可見的是，對于根據本發明的手術燈也能夠如此地選擇與光線投射平面LPEx優選的工作間距AAx，使得發光模塊LMA1、LMA5將光束LBA1、LBA5如此地向著光線投射平面LPEx射出，使得光束LBA1、LBA5的相應的主軸線HALMA1、HALMA5與光線投射平面LPE1形成交點SPA1x、SPA5x，該交點相對于中央的軸線ZA1從發光模塊LMA1、LMA5中看位于中央的軸線ZA1之前。

圖3a示出了按照現有技術的在手術燈OLST的發光體LKST的發光表面LOST上的N=8的發光模塊LM1、...、LM8的布置方式。圖3b對此示出了在光線投射平面LPEST上的合成的部分光區TLFLM1、...、TLFLM8。

在此假設的是，發光體LKST擁有中央的軸線ZA。發光模塊LM1、...、LM8布置在圓KST1上，該圓的重心與中央的軸線ZA疊合。發光模塊LM1、...、LM8還如此地定向，使得所述發光模塊將帶有相應的主軸線HALMA4、HALMA5、HALMA7的各一個光束向著光線投射平面LPEST發射，從而主軸線HALMA4、HALMA5、HALMA7與光線投射平面LPEST形成N個交點SPLM1、...、SPLM8，所述交點位于第二圓KST2上，該圓的重心與中央的軸線ZA疊合。

按照現有技術一般是，為了產生對稱布置的部分光區TLFLM1、TLFLM8，如在圖3b中所示，發光模塊LM1、...、LM8旋轉對稱圍繞圓KST1的重心或者說中點如此布置，從而形成規律的多邊形RVST1。

在圖3a中還繪出了發光模塊LM4、LM5、LM7的旋轉軸線SALMA1、SALMA5、SALM7，所述旋轉軸線走向通過相應的發光模塊LM4、LM5、LM7并且所述旋轉軸線均交匯發光體LKST的中央的軸線ZA。發光模塊LM4、LM5、LM7在所述意義中不圍繞該發光模塊的旋轉軸線SALMA1、SALMA5、SALM7旋轉，這是因?yàn)樾D(zhuǎn)軸線SALMA1、SALMA5、SALM7與相應的主軸線HALMA4、HALMA5、HALMA7并且相應地與中央的軸線ZA落入共同的二維的平面中。按照現有技術，發光模塊LM4、LM5、LM7如此地在該發光模塊的旋轉軸線SALMA4、SALMA5、SALMA7上定向，使得該發光模塊的相應的該發光模塊的光束的相應的主軸線HALMA4、HALMA5、HALMA7交匯中央的軸線ZA。同樣的情況適用于這里未明確展示的圖3a中的其它的發光模塊LM1、LM2、LM3、LM6、LM8的光束的主軸線。

圖3b示出了按照現有技術的帶有部分光區TLFLM1、...、TLFLM8的光線投射平面LPEST。通過在發光表面LOST上的發光模塊LM1、...、LM8的點對稱的布置方式以及發光模塊LM1、...、LM8關于其相應的旋轉軸線的定向（該旋轉軸線均走向通過發光模塊和中央的軸線ZA），按照現有技術得到了對稱布置的部分光區TLFLM1、...、TLFLM8，如在圖3b中所示。對于在圖3a中繪出的主軸線HALMA4、HALMA5、HALMA7，在圖3b中明確地示出了主軸線HALM4、HALM5、HALM7與光線投射平面LPEST的交點SPLM4、SPLM5、SPLM7。其它的交點不帶有特別的附圖標記地繪出在部分光區TLFLM1、TLFLM2、TLFLM3、TLFLM6、TLFLM8的中央。

主軸線HALM4、HALM5、HALM7的交點SPLM4、SPLM5、SPLM7位于圓KST2上，其中，部分光區TLFLM1、...、TLFLM8因而相對于中央的軸線ZA或者說圓KST2的重心旋轉對稱地布置，這是因?yàn)榘凑宅F(xiàn)有技術，單個的發光模塊LM1、...、LM8如此地定向，使得所述發光模塊的其光束的對應的主軸線交匯發光體的或者說發光表面的中央的軸線ZA。主軸線HALM4、HALM5、HALM7的交點SPLM4、SPLM5、SPLM7形成了規律的多邊形RVST2。

基于部分光區TLFLM1、TLFLM8關于圓的重心的對稱的布置方式而得到了部分光區TLFLM1、TLFLM8的均勻的分布，從而形成了均勻的合成的總光區。

通過圓KST2的尺寸的改變而能夠產生更加靠近于中央的軸線ZA的總光區。由此因而變化的是，是否產生環狀的總光區，如借助在圖3b中給定的部分光區TLFLM1、...、TLFLM8那樣，要不然是否產生中央的總光區，在該總光區中，部分光區的交點相對于圓KST2的重心很近地或者說相同地選擇。

圖4a示出了根據按照第一實施方式的按照本發明的手術燈OL1的發光模塊LMA1、...、LMA7對于N=7個發光模塊這種情況的布置方式。在此，用于N=7的示例僅為了圖解而選擇，參量N也能夠具有大于7或小于7的值。要注意發光模塊LMA1、...、LMA7的布置方式的在下文所描述的原理，以便實現根據本發明的優點。

圖4a示出了圖1中的發光模塊LMA1、LMA5以及其它的發光模塊LMA2、LMA3、LMA4、LMA6以及LMA7。發光模塊LMA1、...、LMA7布置在圓K1上，該圓的重心與中央的軸線ZA1疊合。

圖4a對于發光模塊LMA4、LMA5、LMA6示出了相應的光束的相應的主軸線HALMA4、HALMA5、HALMA6，所述光束向著光線投射平面LPE1射出，例如參照?qǐng)D4b之后具體描述的那樣。在此，其它的發光模塊LMA1、LMA2、LMA3、LMA7的光束其它的主軸線基于圖解的原因未明確地繪出。

圖6再次地示出了帶有發光模塊LMA1、...、LMA7的在發光體LK1的發光表面LO1上的布置方式的手術燈OL1。可見的是，相鄰的發光模塊關于圓K1的重心或者說關于中央的軸線ZA1定義了相應的角范圍WB1、WB7。在此，第一角范圍WB5相應與所有其它的第二角范圍WB1、WB2、WB3、WB4、WB6、WB7不同。在這里所示的示例中，第一角范圍WB5大于第二角范圍WB1、WB2、WB3、WB4、WB6、WB7中的每個。第二角范圍WB1、WB2、WB3、WB4、WB6、WB7不必非要所有地彼此相同。

在圖4a中繪出了發光模塊LMA4、LMA5、LMA6連同其相應的旋轉軸線SALMA4、SALMA5、SALMA6，其中，這些旋轉軸線SALMA4、SALMA5、SALMA6分別走向通過相應的發光模塊LMA、LM5、LMA5，并且所述旋轉軸線還交匯中央的軸線ZA1。其它的發光模塊的其它的旋轉軸線基于圖解的原因在圖4a中未明確地繪出。

圖5對此對發光模塊LMA5而言示出了不同的旋轉軸線SALMA51、SALMA52、SALMA53、SALMA54作為用于圖4a中的旋轉軸線SALMA5的示例。所有這些旋轉軸線SALMA51、SALMA52、SALMA53、SALMA54具有的共同點是，它們走向通過發光模塊LMA5并且它們交匯中央的軸線ZA1。旋轉軸線SALMA51走向通過發光模塊LMA5的重心P1并且交匯中央的軸線ZA1。旋轉軸線SALMA52同樣地走向通過發光模塊LMA5的重心P1并且也交匯中央的軸線ZA1。旋轉軸線SALMA53走向通過發光模塊LMA5的第一邊緣點P2并且交匯中央的軸線ZA1。旋轉軸線SALMA54走向通過發光模塊LMA5的第二邊緣點P3并且交匯中央的軸線ZA1。圍繞這些旋轉軸線SALMA51、SALMA52、SALMA53之一，發光模塊LMA5具有相對于發光表面LO1的旋轉，例如另外具體描述的那樣。

按照?qǐng)D4a，發光模塊LMA4、LMA5、LMA6圍繞其旋轉軸線SALMA4、SALMA5、SALMA6分別相對于發光表面LO1旋轉，這通過旋轉R4A，R5A，R6A繪出。在此，發光模塊LMA4、LMA5、LMA6相應地如此圍繞其旋轉軸線SALMA4、SALMA5、SALMA6旋轉，使得相應的光束的相應的主軸線HALMA4、HALMA5、HALMA6不交匯中央的軸線ZA1。發光模塊LMA4、LMA5、LMA6在所述意義中圍繞其旋轉軸線SALMA4、SALMA5、SALMA6旋轉，使得由相應的發光模塊LMA4、LMA5、LMA6產生的相應的主軸線HALMA4、HALMA5、HALMA6與相應的旋轉軸線SALMA4、SALM5、SALM6并且相應地與中央的軸線ZA1不形成共同的二維的平面。

由于從按照現有技術所給定的發光模塊的定向（例如參照?qǐng)D3a所描述的那樣）被偏離，則得到了部分光區的均勻的布置方式的可行方案，例如此時參照?qǐng)D4b具體闡釋的那樣，雖然發光模塊LMA1、...、LMA7不是旋轉對稱地關于中央的軸線ZA1布置在發光表面LO1上，例如從現有技術中得知的那樣。

在此，圖4b示出了光線投射平面LPE1，在該光線投射平面中，合成的部分光區TLFLMA1、...、TLFLMA7按照第一實施方式的第一變體布置在圓K2上，該圓的重心與中央的軸線ZA1疊合。在此，圓K2視為橢圓的特殊情況。

此時，如果在圖4a中觀察主軸線HALMA4、HALMA5、HALMA6與光線投射平面LPE1的交點SPA4、SPA5以及SPA6，則確定的是，在與在圖3b上的光線投射平面LPEST上的按照現有技術的交點SPLM4、SPLM5、SPLM6的布置方式的比較中，實現了主軸線與光線投射平面LPE1的交點的推移。基于發光模塊LMA4、LMA5、LMA6帶有所提到的圍繞其相應的軸線的旋轉的根據本發明的定向，基本上得到了七個部分光區TLFLMA1、...、TLFLMA7沿著圓K2的均勻的分布，該圓對于光線投射平面LPEST的七個部分光區TLFLM1、...、TLFLM7而言不存在的情況是，對部分光區的均勻的分布而言會缺失光區TLFLM8。

根據本發明，圖4b中的部分光區TLFLMA1、...、TLFLMA7的基本上均勻的分布基于發光模塊LMA4、LMA5、LMA6的旋轉R4A，R5A，R6A而實現，從而主軸線HALMA4、HALMA5、HALMA6未交匯中央的軸線ZA1。圖4a的其它的發光模塊的其它的旋轉是可行的，但是未明確地在圖4a中繪出并且在此也未明確地描述。但是，其它的發光模塊的這樣的其它的旋轉能夠在考慮合成的部分光區TLFLMA1、TLFLMA7的情況下相應地導出。部分光區TLFLMA1、...、TLFLMA7形成了規律的N角的RVE2。

要注意的是，對N個發光模塊的升高的數量而言，對于所有的N個發光模塊不必非要進行圍繞所述發光模塊的旋轉軸線的旋轉以用于產生幾乎均勻的總光區，以便產生基本上均勻的總光區，而是可能地發光模塊的僅一個子集必須具有根據本發明的旋轉。

根據本發明的手術燈的優點也能夠利用下述的字句描述：

從部分光區的疊置中在某種工作間距中產生盡可能均勻的總光區這一目標（所述部分光區通過相應的發光模塊產生）也能夠在根據本發明的手術燈中當發光模塊LMA1、...、LMA7相對于圓的重心或者說相對于發光體LK1的中央的軸線ZA1不是旋轉對稱地布置在圓上而是在與此明顯偏差的情況下時實現。這通過至少一個發光模塊圍繞這樣的旋轉軸線的旋轉而實現，該旋轉軸線走向通過發光模塊并且該旋轉軸線交匯發光表面的中央的軸線ZA1。

如果觀察圖4a，則得到了缺失部位FS1，在該缺失部位處未設置發光模塊。然后，這樣的缺失部位FS1能夠用于將另外的組件裝入發光體中，其中，根據本發明還仍然實現了由部分光區形成的均勻的總光區，如在圖4b中展示。圖1中的工作間距AA1優選地計為0.9-1.2m，其中，在N=8的選擇時，相鄰于缺失部位FS1的發光模塊的旋轉優選地1°地進行。其它的模塊或者說發光模塊優選地以大約0.5°圍繞其對稱軸線旋轉。如果工作間距AA1計為1000mm，在該工作間距中如從圖4b中描述的那樣得到了對稱的部分光區，則在手術燈的這里所描述的尺寸中，也在當通過手術燈的離開光線投射平面LPE1的或者說向著光線投射平面LPE1的向上移動或向下移動而僅不顯著地破壞了總光區的對稱性時，產生了幾乎均勻的部分光區，從而還為0.9 - 1.2m的區域給定了部分光區的幾乎均勻的分布。因?yàn)榻嵌龋ü饩€模塊以該角度旋轉）比較小，則因而發光模塊的旋轉的效應在靠近工作間距的被改變的間距范圍中幾乎不能夠通過非對稱性察覺。同樣地，部分光區盡可能好地保持對稱的圓形或者說幾乎圓形。根據本發明的手術燈因而實現了用于手術燈的常用的工作間距的對稱的疊加的總光區的接近，即便在當發光模塊LMA1、...、LMA7非對稱地布置在發光表面上時。

圖6在圖4a的缺失部位FS1的區域中示出了得出的優選的結構空間BA，該缺失部位位于角范圍WB5中。優選地，在該結構空間BA的區域中，將相機KAM裝入發光體中或者說發光體LK1的發光表面LO1中。

能夠根據本發明設置的是，在結構空間BA的區域中設置相機KAM以取代發光模塊，這是因?yàn)榛诎l(fā)光模塊的所描述的旋轉，始終還得到了用于產生均勻的總光區的部分光區的均勻的分布。

因而，按照?qǐng)D6的相機到手術燈OPL1中的集成能夠在比較舒適的結構空間區域BA中進行，從而相機能夠設有高的解析度、大的縮放范圍（直至大于100）以及高的動態（300000勒克斯至100勒克斯）。帶有這樣的需求的相機需要某種結構空間，該結構空間根據本發明被提供作為結構空間BA。這樣的相機優選地用于從光線投射平面的區域中采集圖像并且將所述圖像傳輸至顯示器裝置，該顯示器裝置能夠與手術燈獨立地設置。由此，位于外部的觀察者能夠舒適地觀察手術過程。按照現有技術，這樣的相機沿著發光表面或者說發光體的中央的軸線通常中央地設置在燈中。但是為了這樣的位置，相機與例如手術燈的操縱手柄或者說定向手柄或甚至用于易化圍繞手術燈的層狀的流動的流動孔競爭。沿著中央的軸線ZA1的這種中央的位置根據本發明因而不設置用于相機KAM，從而該位置能夠設置用于其它的裝置例如手柄。對此，例如在圖1中繪出了手柄G。

裝入發光表面LO1中的相機KAM不需要自身的無菌的涂覆，而是能夠完全地集成到發光體中。如果發光體LK1沿著其光線出射平面LEA通過遮蓋板AS遮蓋，則按照?qǐng)D6設置的相機KAM以及安裝在發光表面處的發光模塊已經在灰塵或者說潮濕前形成保護。這樣的遮蓋板AS（通過圖6中的陰影AS標識）提供了大的平整的能夠擦拭的和能夠消毒的面，該面也能夠使用作為用于相機KAM的透明的盤。在結構空間BA內，能夠取代相機也設置用于相機的光學的開口O?。優選地，根據本發明的手術燈因而具有透明的且基本上平整的遮蓋板AS，該遮蓋板遮蓋光線出射平面，并且該遮蓋板向著發光體LK1密封。這樣的密封所述光線出射平面的遮蓋板AS能夠在工作步驟中擦拭或者說消毒，從而不需要相機KAM的或光學開口O?的另外的擦拭或者說另外的消毒。因而省下的是，相機KAM或者說光學的開口O?被設置在中央的區域中如手柄的區域中，從而省去了對該處存在的部件所給定的可殺菌性或者說可高壓滅菌性的需求。

關于圖4a中的根據本發明的手術燈的第一實施方式要注意的是，N個發光模塊LMA1、...、LMA7沿著帶有半徑RD的圓K1布置。在圖4a中還可見規律的八角形RVE1。在圖4a的觀察中明顯的是，N個發光模塊形成不規律的多邊形RVE1，這是因?yàn)橛捎谌笔Р课籉S1而缺失了發光模塊，該發光模塊對形成這樣的規律的八角形RVE1是必要的。同樣地，N個發光模塊形成不規律的七角形，即不規律的N角形。發光模塊LMA1、...、LMA7以相同的徑向間距RD圍繞中央的軸線ZA1布置。發光模塊LMA1、LMA7非旋轉對稱地布置。因而得到了缺失部位FS1。

圖4c示出了按照第一實施方式的第二變體的在光線投射平面LPE1上的合成的部分光區TLFLMA1、...、TLFLMA7，用于這樣的情況，即，相對于第一實施方式的第一變體，用于發光模塊LMA1、...、LMA7中的一個或多個的相應的光束的相應的主軸線在該主軸線與中央的軸線ZA1的角度中改變。

部分光區TLFLMA1、...、TLFLMA7沿著橢圓EL1布置。由于發光模塊LMA4、LMA5、LMA6的旋轉R4A'、R5A'、R6A'以及發光模塊的其它的可能的旋轉得到了相應的發光模塊LMA1、...、LMA7的光束的主軸線的交點SPA1'、...、SPA7'，所述交點位于橢圓EL1上。同樣在這里，通過發光模塊LMA4、LMA5、LMA6的旋轉R4A'、R5A'、R6A'以及發光模塊的其它的可能的旋轉得到了基本上均勻的總光區，通過按照現有技術的指導不會實現該總光區。

圖10示出了LED發光元件LEDx，該LED發光元件具有白色的LED WLED和用于集束LED WLED的光線LI的光學元件OE，從而LED發光元件LEDx的部分光束TLBx具有發散角DWx。在圖1中再次可見這樣的發散角DWx作為發散角DW1。如果這樣的發散角DWx、DW1選擇為大于發光模塊的旋轉角，則發散角DWx、DW1具有對光區幾何特征和合成的總光區的對稱性的較強烈的影響，從而合成的總光區在在工作間距AA1附近的間距中同樣比較均勻地和對稱地保持。

圖7在一個優選的實施方式中示出了發光模塊LMA1。在此，發光模塊LMA1具有多個LED發光元件LED1、LED2，所述LED發光元件將帶有相應的部分主軸線THALMA11、THALMA12的相應的部分光束發射至光線投射平面LPE1。相應的部分主軸線THALMA11、THALMA12與光線投射平面LPE1在交點SPA1的位置處形成了相同的交點SPLED1、SPLED2。由此實現的是，為了實現必要的最小光強度，能夠在發光模塊LMA1內使用多個LED發光元件LED1、LED2。以大面積的、覆蓋面積的方式給發光表面配有發光模塊實現了發光體的局部遮暗的補償，其也能夠理解為投影形成的避免。

優選地，LED發光元件LED1指的是白色的第一LED發光元件，并且發光元件LED2指的是白色的第二LED發光元件。白色的第一LED發光元件在此優選地?fù)碛信c白色的第二LED發光元件LED2不同的相關聯的色溫。手術燈OL1此時優選地具有觸發裝置，以便通過不同的觸發電流來混合相應的不同的相關聯的色溫的相應的光強度。由此因而能夠控制由單個的LED發光元件LED1和LED2形成的疊加的部分光區的合成的色溫。白色的第一LED發光元件LED1的相關聯的色溫優選地計為3200開爾文。白色的第二LED發光元件LED1的相關聯的色溫優選地計為7000開爾文。

圖8a示出了根據本發明的手術燈OL21的第二實施方式的第一變體。手術燈OL21具有第一實施例的手術燈OL1的N個發光模塊LMA1、...、LMA7，正如之前具體所描述的那樣。N個發光模塊LMA1、...、LMA7形成了發光模塊的第一編組。因而，徑向的間距RD是第一徑向間距RD1。這些第一發光模塊LMA1、...、LMA7如此地定向，使得它們將相應的光束向著光線投射平面發送，正如之前參照?qǐng)D4a和4b所描述的那樣。

手術燈OL21還具有另外M個數量的發光模塊LMB1、...、LMB8，所述發光模塊形成發光模塊的第二編組。同樣，發光模塊的第二編組的這些發光模塊LMB1、...、LMB8通過機械的容納部置入發光表面中。在第二實施方式的第一變體的這種示例中，第二編組的發光模塊LMB1、...、LMB8的數量例如計為M=8。M的其它的數量值當然是可行的并且能夠通過本領域技術人員設置。

第二編組的發光模塊LMB1、LMB8布置在第三圓K11上，該圓的重心與發光體LK21的中央的軸線ZA31疊合。第二編組的發光模塊的圍繞中央的軸線ZA31的徑向間距RD2因而是第二徑向間距RD2。圖8a中的圓K1和K11的半徑RD1、RD2能夠是不同的。作為替代方案，半徑RD1、RD2也能夠是相同的，然后其中優選地，第二編組的發光元件LMB1、...、LMB8的在圓K11上的移動如此地進行，使得第二編組的發光模塊LMB1、...、LMB8能夠定位在第一編組的發光模塊LMA1、...、LMA7之間。

按照?qǐng)D8a中的第二實施方式的第一變體，發光模塊LMB1、...、LMB8關于圓K11的重心如此地布置，使得所述發光模塊形成未明確繪出的規律的M角形。

圖8b對第二實施例的第一變體示出了在光線投射平面LPE21中的合成的總光區。第二編組的光線模塊如此地定向，使得它們相應地把帶有相應的主軸線的光束向著光線投射平面LEP31發送，從而主軸線與光線投射平面LPE21形成交點SPMB1、...、SPMB8，所述交點位于第四圓K12上，該圓擁有與中央的軸線ZA31疊合的重心。

在此，第二編組的發光模塊的光束的主軸線的交點SPMB1、...、SPMB8形成了規律的M角形RVE11。

通過設置發光模塊的不同編組，在光線投射平面LPE21的合成的總光區中通過以下方式得到了總光區的直徑調整的可行方案，即第一編組的和第二編組的不同的發光模塊能夠用不同的觸發電流觸發，以便造成第一編組的或者說第二編組的部分光區的不同的光強度。

發光模塊LMA1、LMA7、LMB1、LMB8中的一個或多個能夠優選地具有多個LED發光元件，正如之前參照?qǐng)D7描述的那樣。優選地，在發光模塊中設置不同的相關聯的色溫的不同的白色的LED發光元件，正如之前所描述的那樣。由此，同時地，實現了總光區的直徑調整以及色溫的控制。

如果第一編組的發光模塊LMA5與第二編組的發光模塊LMB5沿著共同的軸線GSA布置（該軸線交匯發光體LK31的中央的軸線ZA3），則這樣的不同編組的發光模塊LMA5、LMB5也能夠總合在共同的結構組件BG中。

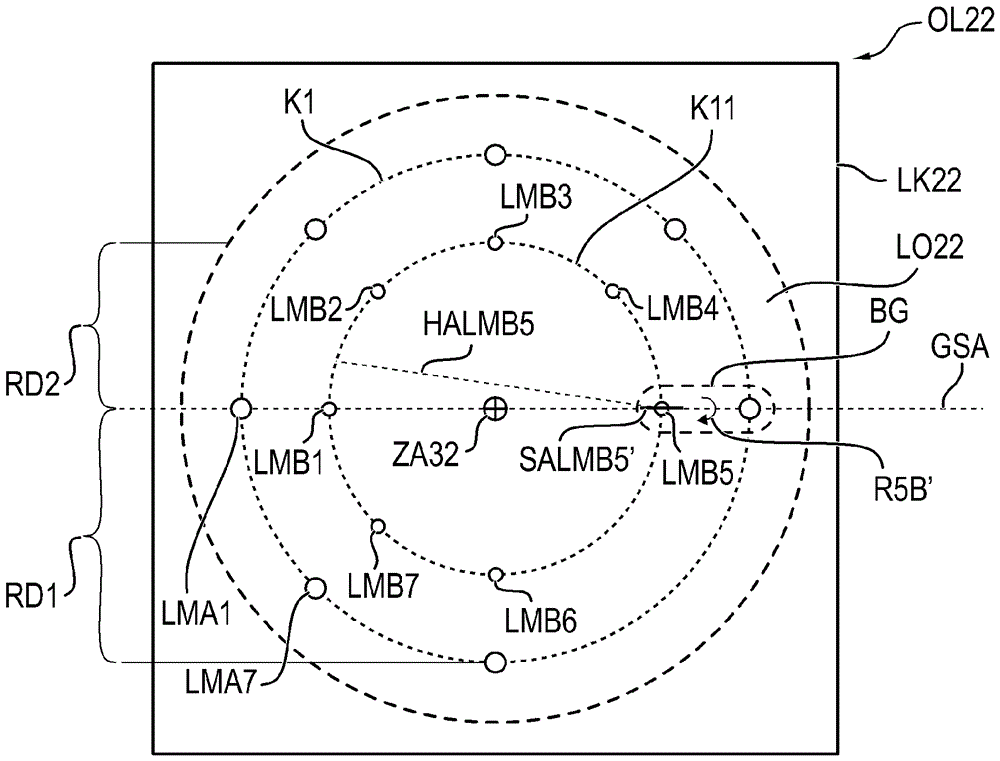

圖9a示出了根據本發明的手術燈OL22的第三實施方式的第二變體。手術燈OL22具有第一實施例的手術燈OL1的N個發光模塊LMA1、...、LMA7，正如之前具體所描述的那樣。手術燈OL22還具有另外M個數量的發光模塊LMB1、...、LMB8，所述發光模塊形成發光模塊的第二編組。同樣，發光模塊的第二編組的這些發光模塊LMB1、...、LMB7通過機械的容納部置入發光表面中。在第二實施方式的第二變體的這種示例中，第二編組的發光模塊LMB1、...、LMB7的數量例如計為M=7。M的其它的數量值當然是可行的并且能夠通過本領域技術人員設置。

發光模塊LMB1、...、LMB7如此地布置，正如之前根據本發明參照用于發光模塊LMB1、...、LMB7的圖4a、4b、4c、5和6所描述的那樣。因而，第二編組的發光模塊LMB5的至少之一如此地圍繞該發光模塊的旋轉軸線SALMB5'相對于發光表面LO22以旋轉R5B'進行旋轉（所述旋轉軸線走向通過發光模塊LMB5且所述旋轉軸線交匯中央的軸線Z32），使得主軸線HALMB5不交匯中央的軸線ZA1。因而實現的是，在圖9b中示出的合成的部分光區在圓K12上基本上均勻地分布且形成均勻的總光區。因而，第二編組的M個發光模塊LMB1、...、LMB7關于圓K11的重心如此地布置，使得所述發光模塊形成不規律的M角形。第二編組的M個發光模塊LMB1、LMB7如此地定向，使得所述發光模塊相應地把帶有相應的第二主軸線的第二光束向著光線投射平面LPE22發射，從而第二光束的第二主軸線與光線投射平面LPE22形成M個交點SPMB11、...、SPMB71，所述交點位于圓K12上，該圓的重心與中央的軸線ZA32疊合。第二主軸線的交點SPMB11、...、SPMB71形成了規律的M角形RVE12。

發光模塊LMB1、...、LMB7中的一個或多個能夠優選地具有多個LED發光元件，正如之前參照?qǐng)D7描述的那樣。優選地，在發光模塊中設置不同的相關聯的色溫的不同的白色的LED發光元件，正如之前所描述的那樣。由此，同時地，實現了總光區的直徑調整以及色溫的控制。

如果第一編組的發光模塊LMA5與第二編組的發光模塊LMB5沿著共同的對稱軸線GSA布置（該軸線交匯發光體LK32的中央的軸線ZA3），則這樣的不同編組的發光模塊LMA5、LMB5也能夠總合在共同的結構組件BG中。
