本實用新型涉及LED燈生產設備技術領域，尤其涉及一種芯柱導絲撥絲機構。

背景技術：

LED燈絲條廣泛應用于LED燈的生產中，其具體的方式是將LED燈絲焊接于芯柱上，由芯柱上的導絲形成用于支持LED燈絲條的支架。未進行加工前的芯柱導絲通常與芯柱相互平行，并且位于同一側的兩條或多條導絲會相互靠攏，芯柱在該結構下無法連接LED燈絲條；為了使芯柱導絲形成支撐LED燈絲條的結構，需要將芯柱上相互靠攏的導絲撥開。目前業內通常采用人手完成撥絲，不僅難以提高生產效率，用人手完成上述工作還容易因人為原因造成加工誤差。

技術實現要素：

本實用新型的目的在于克服現有技術的不足，提供一種結構緊湊、可自動將芯柱中的導絲撥開的芯柱導絲撥絲機構。

為了實現以上目的，本實用新型所采用的技術方案是：

一種芯柱導絲撥絲機構，包括一對用于相向撥開芯柱導絲的撥片，一對與該對撥片對應連接的轉臂、與該對轉臂轉動連接的前后移動座、與所述前后移動座滑動連接并引導其沿前后方向平移的水平導軌、設置于兩轉臂之間的導向塊、導板以及用于驅動導板升降的驅動氣缸，其中所述導向塊的頂端兩側成形有導向斜面，當轉臂下降時通過導向塊的導向斜面引導使兩轉臂反向轉動；所述導板開有用于引導前后移動座的斜向?qū)Р郏ㄟ^(guò)驅動氣缸帶動導板升降，最終帶動前后移動座作前后平移。

進一步，所述兩轉臂之間連接有用于帶動兩轉臂自動合攏的第一拉簧。

進一步，還包括有導軌底座、連接于導軌底座與水平導軌之間沿豎向延伸的導柱、被所述導柱貫穿并且可沿導柱上下升降的氣缸支撐座，所述氣缸支撐座與驅動氣缸固定連接，并且在氣缸支撐座與導軌底座之間連接有用于帶動氣缸支撐座自動下降的第二拉簧。

本實用新型的有益效果是：本實用新型的一種芯柱導絲撥絲機構包括用于相向撥開芯柱導絲的撥片、與對撥片對應連接的轉臂、可前后移動的前后移動座、導板以及驅動氣缸。在工作時，驅動氣缸帶動導板相對前后移動座下降，在導板下降過程中其斜向?qū)Р蹠?huì)帶動前后移動座向前滑動從而將撥片向前送至芯柱所在的工位；而隨著導板進一步下降，帶動轉臂相對導向塊下降，在其下降過程中導向塊的導向斜面引導兩轉臂反向轉動從而使兩撥片相互分開，最終將芯柱上的導絲拔開。其結構結構緊湊，只通過驅動氣缸的一次行程便可完成多個動作從而自動將芯柱中的導絲撥開。

附圖說明

圖1為本實用新型的立體結構示意圖。

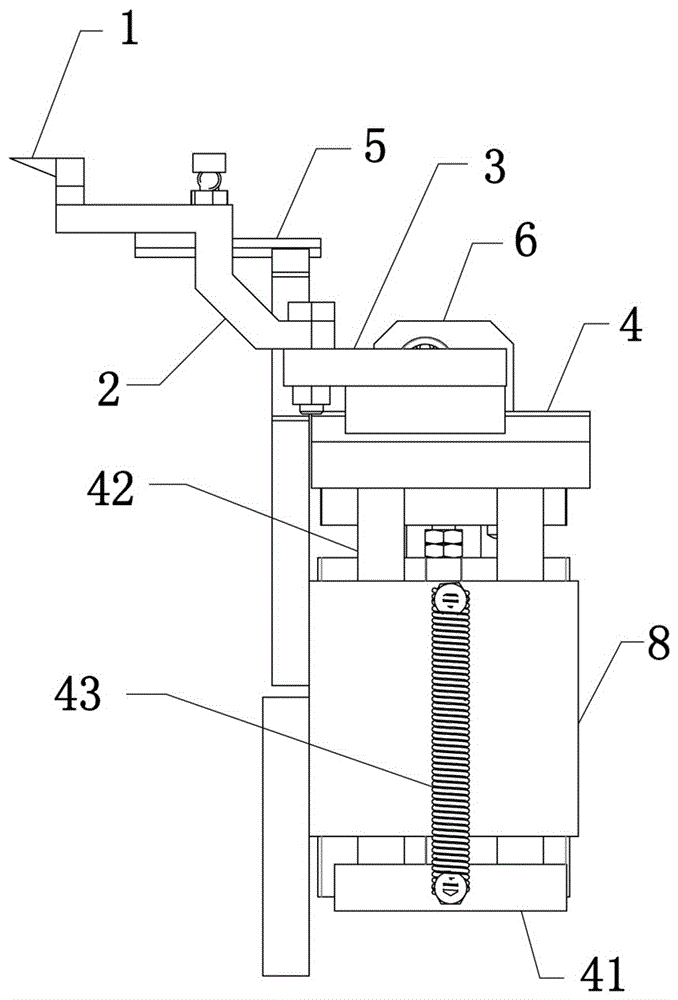

圖2為本實用新型的側視圖。

圖3為本實用新型的主視圖。

圖4為圖3中區域A的局部放大圖。

圖5為本實用新型的導板的側視圖。

其中，1-撥片，2-轉臂，21-第一拉簧，3-前后移動座，4-水平導軌，41-導軌底座，42-導柱，43-第二拉簧，5-導向塊，51-導向斜面，6-導板，61-斜向?qū)Р郏?-驅動氣缸，8-氣缸支撐座。

具體實施方式

現結合附圖和具體實施例對本實用新型所要求保護的技術方案作進一步詳細說明。

參見附圖1至附圖5所示，本實施例的一種芯柱導絲撥絲機構，包括一對用于相向撥開芯柱導絲的撥片1，一對與該對撥片1對應連接的轉臂2、與該對轉臂2轉動連接的前后移動座3、與前后移動座3滑動連接并引導其沿前后方向平移的水平導軌4、設置于兩轉臂2之間的導向塊5、導板6、用于驅動導板6升降的驅動氣缸7、導軌底座41、連接于導軌底座41與水平導軌4之間沿豎向延伸的導柱42、被導柱42貫穿并且可沿導柱42上下升降的氣缸支撐座8。

其中導向塊5的頂端對準兩轉臂2之間的空隙，并且其頂端兩側均形成有用于引導兩轉臂2相互分開的導向斜面51；導板6開有用于引導前后移動座3的斜向?qū)Р?1。此外，為了使兩轉臂2保持合攏還在兩轉臂2之間連接有用于帶動兩轉臂2自動合攏的第一拉簧21；為了使導軌底座41相對氣缸支撐座8上升還在氣缸支撐座8與導軌底座41之間連接有第二拉簧43。

在本實施例中，氣缸支撐座8、驅動氣缸7的缸體以及導向塊5的位置在其工作過程中保持不變。工作時，驅動氣缸7的活塞桿縮短，帶動導板6相對前后移動座3下降，在其下降過程中導板6的導槽會帶動前后移動座3向前移動從而使兩撥片1移動至芯柱的導絲內側；隨后驅動氣缸7的活塞桿進一步縮短，帶動兩轉臂2下降，在兩轉臂2下降的過程中，兩轉臂2分別與導向塊5頂部?jī)蓚?cè)的導向斜面51接觸從而逐漸分開，最終使兩撥片1將芯柱上的導絲往兩側撐開。本實施例的芯柱導絲撥絲機構其結構結構緊湊，只通過驅動氣缸7的一次行程便可完成多個動作從而自動將芯柱中的導絲撥開。

以上所述之實施例僅為本實用新型的較佳實施例，并非對本實用新型做任何形式上的限制。任何熟悉本領域的技術人員，在不脫離本實用新型技術方案范圍情況下，都可利用上述揭示的技術內容對本實用新型技術方案作出更多可能的變動和潤飾，或修改為等同變化的等效實施例。故凡未脫離本實用新型技術方案的內容，依據本實用新型之思路所作的等同等效變化，均應涵蓋于本實用新型的保護范圍內。
