本實用新型屬于移動照明設備領域，尤其涉及一種移動LED燈的底座結構及移動LED燈。

背景技術：

目前，LED燈具的品種有很多，燈具的結構朝著多樣化，復雜化發展，同時也應用于各種領域，如移動設備領域的自行車燈具、頭燈等。

在實際的自行車燈具應用中，自行車燈具的底座與自行車采用繩帶固定，每次拆裝都需要拆卸裝在底座兩端的掛鉤繩帶連接，拆裝不便，同時，拆卸后需要對燈具進行充電時，由于一般燈具設置為USB插槽，需要附加USB電源線連接燈具上的USB接口與外部電源進行充電，操作繁瑣、攜帶電源充電線不方便。

技術實現要素：

本實用新型實施例提供一種移動LED燈的底座結構，旨在解決現有的自行車燈具的底座與自行車采用繩帶固定，每次拆裝都需要拆卸裝在底座兩端的掛鉤繩帶連接，拆裝不便，同時，拆卸后需要對燈具進行充電時，由于一般燈具設置為USB插槽，需要附加USB電源線連接燈具上的USB接口與外部電源進行充電，操作繁瑣、攜帶電源線不方便的問題。

本實用新型實施例是這樣實現的，一種移動LED燈的底座結構，

包括底座外殼，設置于所述底座外殼底面的固定部，其中，

所述固定部包括第一固定架、第二固定架、與所述第一固定架連接的USB固定座、與所述第二固定架連接的綁帶連接座；

所述USB固定座外側設置綁帶鎖扣，末端設置有USB插頭與所述底座外殼內的電路板電氣連接，所述綁帶連接座末端設置有綁帶掛鉤，所述綁帶掛鉤設置有綁帶與綁帶掛鉤可拆卸連接，所述綁帶設置有鎖孔，所述綁帶鎖扣嵌入所述綁帶的鎖孔將所述底座外殼鎖緊于外部連接物。

進一步的，所述USB固定座內側設置有USB插頭安裝槽，所述USB插頭包括插片部、與所述插片部連接的支撐彎桿，所述插片部、支撐彎桿固定于所述USB插頭安裝槽；

所述綁帶掛鉤設置綁帶安裝槽，所述綁帶的頭部設置有安裝塊嵌入所述綁帶安裝槽與所述綁帶掛鉤可拆卸連接。

進一步的，所述第一固定架、與所述USB固定座、USB插頭一體成型，所述第二固定架與所述綁帶連接座一體成型。

進一步的，所述綁帶設置有兩個鎖孔。

進一步的，所述綁帶的材料為軟性膠體材料。

本實用新型還提供一種移動LED燈，其中，所述移動LED燈包含上述的移動LED燈的底座結構，所述底座外殼的前端設置有燈頭。

本實用新型實施例的移動LED燈的底座結構，通過在底座外殼設置USB固定座及綁帶連接座，USB固定座設置有USB插頭，綁帶連接座的綁帶掛鉤連接有綁帶，使得移動LED燈與外部連接物的固定和拆裝方便，快捷，不需要將綁帶整體拆離底座殼體，同時底座的USB插頭可以直接連接外部電源進行充電，使得充電操作簡單，避免了攜帶電源充電線的不便。

附圖說明

圖1是本實用新型實施例提供的移動LED燈的底座結構示意圖；

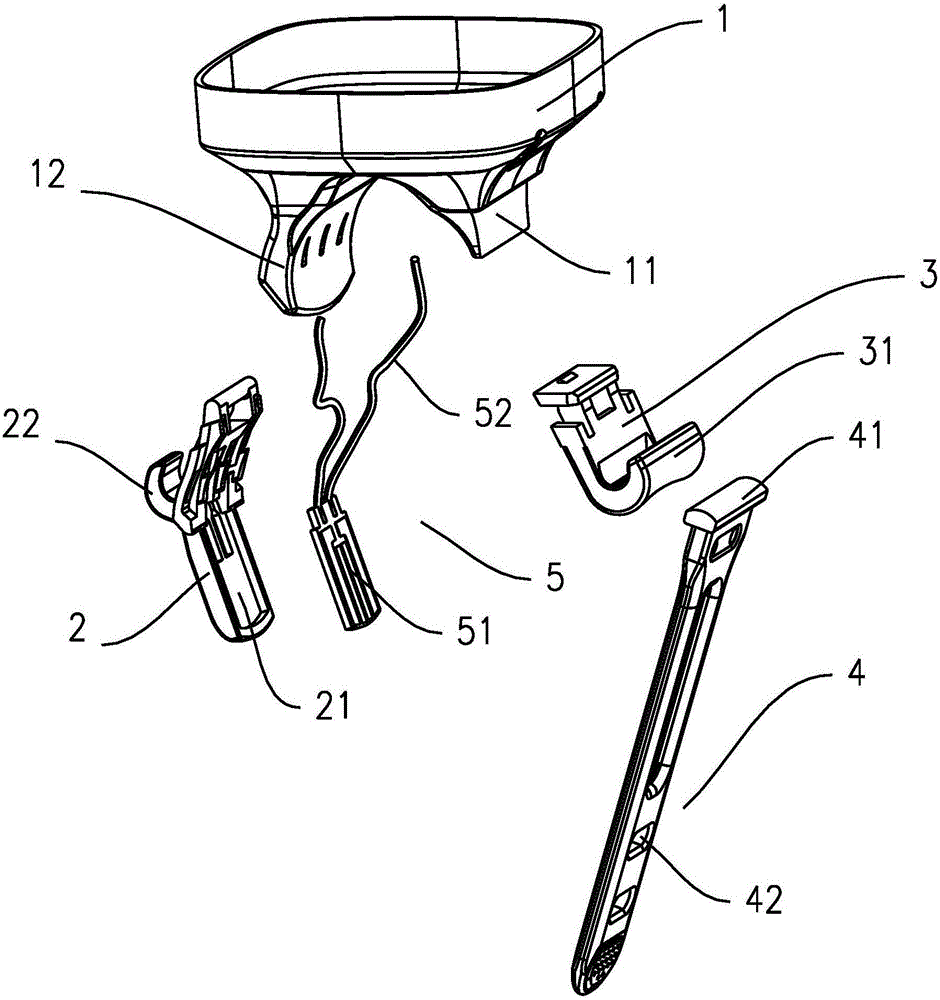

圖2是本實用新型實施例提供的移動LED燈的底座結構分解示意圖；

圖3是本實用新型實施例提供的移動LED燈的底座結構另一分解示意圖；

圖4是本實用新型實施例提供的移動LED燈結構示意圖。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

需要說明的是，當元件被稱為“固定于”或“設置于”另一個元件，它可以直接在另一個元件上或者可能同時存在居中元件。當一個元件被稱為是“連接于”另一個元件，它可以是直接連接到另一個元件或者可能同時存在居中元件。

還需要說明的是，本實用新型實施例中的左、右、上、下等方位用語，僅是互為相對概念或是以產品的正常使用狀態為參考的，而不應該認為是具有限制性的。

參考圖1至圖3所示，本實用新型實施例提供的一種移動LED燈的底座結構，

包括底座外殼1，設置于所述底座外殼底面的固定部，其中，

所述固定部包括第一固定架12、第二固定架11，與所述第一固定架11連接的USB固定座2，與所述第二固定架11連接的綁帶連接座3；

所述USB固定座2外側設置綁帶鎖扣22，末端設置有USB插頭5與所述底座外殼1內的電路板電氣連接，所述綁帶連接座3末端設置有綁帶掛鉤31，所述綁帶掛鉤31設置有綁帶4與綁帶掛鉤31可拆卸連接，所述綁帶4設置有鎖孔42，所述綁帶鎖扣22嵌入所述綁帶的鎖孔42將所述底座外殼1鎖緊于外部連接物，本實用新型實施例的外部連接物為自行車的方向操作桿，這樣將移動LED燈的底座安裝于自行車的方向操作桿時，只需要將綁帶拉緊，并將綁帶的鎖孔對準USB固定座的鎖扣，使得鎖扣嵌入綁帶的鎖孔即可，將移動LED燈的底座安裝從自行車的方向操作桿拆卸時，只需要將鎖扣脫出綁帶的鎖孔即可，這樣使得移動LED燈在與外部連接物的固定和拆卸過程方便、快捷，同時由于USB固定座末端直接設置有USB插頭，可以直接連接外部充電電源對移 動LED燈進行充電，而不需要使用USB數據線進行連接，節省了資源，同時也避免了需要隨車攜帶USB數據線的不便。

具體的，在本實用新型實施例中，所述USB固定座2內側設置有USB插頭安裝槽21，所述USB插頭5包括插片部51、與所述插片部51連接的支撐彎桿52，所述插片部51、支撐彎桿52固定于所述USB插頭安裝槽21，支撐彎桿保證USB插頭在插接使用時的支撐強度；

所述綁帶掛鉤31設置綁帶安裝槽32，所述綁帶4的頭部設置有安裝塊41嵌入所述綁帶安裝槽32與所述綁帶掛鉤31可拆卸連接。

在本實用新型實施例中，所述第一固定架12、與所述USB固定座2、USB插頭5一體成型，所述第二固定架11與所述綁帶連接座3一體成型，一體成型的結構保證各部件之間的連接強度以及便于加工及安裝。

作為本實用新型的一個實施例，所述綁帶設置有兩個鎖孔，便于調整綁帶與外部連接物的鎖緊程度。

作為本實用新型的一個實施例，所述綁帶的材料為軟性膠體材料，如硅膠、橡膠等材料制作而成，一方面保證綁帶的強度，同時便于綁帶的鎖緊和松開。

如圖4所示，本實用新型還提供一種移動LED燈，其中，所述移動LED燈包含上述的移動LED燈的底座結構，所述底座外殼的前端設置有燈頭6。

本實用新型實施例提供的移動LED燈的底座結構及移動LED燈，通過在底座外殼設置USB固定座及綁帶連接座，USB固定座設置有USB插頭，綁帶連接座的綁帶掛鉤連接有綁帶，使得移動LED燈與外部連接物的固定和拆裝方便，快捷，不需要將綁帶整體拆離底座殼體，同時由于USB固定座末端直接設置有USB插頭，可以直接連接外部充電電源對移動LED燈進行充電，而不需要使用USB數據線進行連接，節省了資源，同時也避免了需要隨車攜帶USB數據線的不便。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型， 凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
