本實用新型涉及LED燈,尤其涉及一種具有導熱型光源板的LED燈泡。
背景技術:
由于LED具有體積小、耗電量低、使用壽命長、高亮度、環保和堅固耐用等優點,在照明領域得到廣泛的應用。
LED應用于照明時的方法為將LED制作成由基板和設置在基板上的LED構成的光源板,然后通過電源驅動器驅動光源板進行發光。在中國專利申請號為2024200350344、公開號為CN203775877U、名稱為“一種反射型LED照明燈”的專利文件中即公開了一種現有的LED燈。該專利中的燈泡的燈殼(即燈泡外殼)包括依次連接在一起的燈頭、塑料管和泡殼,泡殼內設有光源板。該LED燈泡是通過在泡殼內設置玻璃結構的燈柱,燈柱和泡殼圍成密封腔體,在密封腔體內填充氣體進行散熱,塑料管位于密封腔體外部,對塑料管沒有進行充分利用。現有的光源板中的基板的一種結構形式為基板采用PCB線路板、包括絕緣板和印刷在基板上的銅箔。該結構的發光板存在以下不足:安裝過程中,由于燈殼支撐基板的部位的平整度差,所以基板同燈殼之間為若干支撐點進行支撐,從而導致發光板上的LED產生的熱量不能夠良好地經基板傳遞給外殼而散失掉、從而導致散熱效果差;基板是通過螺栓同外殼進行固定的,安裝拆卸發光板時麻煩。
技術實現要素:
本實用新型提供了一種反光板能夠良好地將熱量傳遞給燈殼的具有導熱型光源板的LED燈泡,解決了現有的LED燈泡中的發光板不能夠將熱量良好地傳遞給燈殼的問題。
以上技術問題是通過下列技術方案解決的:一種具有導熱型光源板的LED燈泡,包括燈殼和設置在燈殼內的光源板,所述光源板包括基板和設置在基板上的LED,所述燈殼包括燈頭和泡殼,其特征在于,所述基板的邊緣以平置的方式貼合有導熱片,所述燈殼設有支撐凸臺,所述基板通過所述導熱片支撐在所述支撐凸臺上。本實用新型通過導熱片支撐在燈殼的支撐凸臺上同外殼連接在一起。由于導熱片以平置的方式貼合在基板上,所以電源驅動器產生的熱量能夠良好地傳遞給導熱片,此時雖然導熱片同燈殼的支撐凸臺之間的接觸方式同現有的一樣,但由于導熱片的導熱效果好,所以能夠提高熱量傳遞給燈殼的效果、從而起到提高散熱效果的作用。
作為優選,所述支撐凸臺上設有卡接片,所述基板的邊緣設有連接缺口,所述卡接片卡接在所述連接缺口內將所述基板同所述燈殼固定在一起。使用時,通過連接缺口卡接在卡接片上而實現反光板同燈殼的固定,固定時方便。
作為優選,所述連接缺口有兩個,所述卡接片有兩片,所述兩個連接缺口對稱分布在基板的兩側,所述兩片卡接片一一對應地卡接在所述兩個連接缺口內。能夠進一步通過固定效果和連接時的平穩性。
作為優選,所述導熱片和所述連接缺口之間斷開。能夠防止多次安裝拆卸發光板而導致導熱板產生翹起的現象,使得多次安裝拆卸后導熱片仍舊能夠同基板可靠地連接在一起。
作為優選,所述導熱片有兩塊,所述連接缺口位于所述兩塊導熱片之間。結構緊湊性好。
作為優選,所述導熱片為條狀結構。進行布局時方便。
作為優選,所述基板為圓形,所述導熱片為條狀結構,所述導熱片沿基板周向延伸。能夠方便地安裝在球形燈泡內。
本實用新型還包括連接管和散熱板,所述連接管包括注塑外管和位于注塑外管內的金屬內管,所述注塑外管與金屬內管是分體結構,所述散熱板同所述金屬內管連接在一起,所述基板平置在所述散熱板上,所述注塑外管內設有支撐臺階,所述金屬內管設有內翻邊,所述內翻邊通過螺絲連接在所述支撐臺階上,所述燈頭通過所述連接管同所述泡殼連接在一起。使用過程中,光源板所產生的熱量還通過散熱板傳遞給金屬內管而散失掉。在注塑外管內設置金屬內管構成連接管,光源板還連接于散熱板、散熱板同金屬內管相連接,從而起到提高散熱效果的作用。連接管的該結構形式結構強度好,還兼做散熱器用,從而使得塑料管得到了充分利用。注塑外管與金屬內管是分體結構,制作方便。從而解決了現有的設有塑料管的LED燈泡散熱效果差、塑料管利用不充分的問題。
本實用新型具有下述優點:使用時熱量能夠良好地傳遞給外殼,故散熱效果好。
附圖說明
圖1為本實用新型的燈殼當作透明結構時的示意圖。

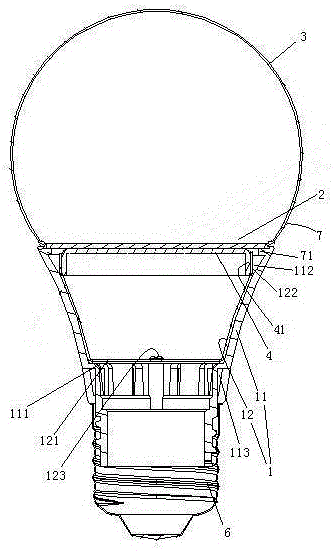

圖2為圖1的A—A剖視示意圖。
圖中:連接管1、注塑外管11、支撐臺階111、避讓間隙112、散熱孔113、金屬內管12、內翻邊121、外連接環122、螺絲123、光源板2、基板24、斷開部241、連接缺口242、導熱片25、泡殼3、散熱板4、內連接環41、燈頭6、燈殼7、支撐凸臺71、卡接片72。
具體實施方式
下面結合附圖與實施例對本實用新型作進一步的說明。
參見圖2,一種具有導熱型光源板的LED燈泡,包括燈殼7和設置在燈殼內的光源板2。
燈殼7內設有支撐凸臺71。支撐凸臺71上設有兩個卡接片72。
光源板2包括基板24和設置在基板上的LED(LED在圖中沒有畫出)。基板24為圓形。基板24的邊緣以平置的方式貼合有導熱片25。導熱片25有兩段。導熱片25為條狀結構。導熱片25為條狀結構。導熱片25沿基板周向延伸的。兩段導熱片25的兩端之間形成兩個斷開部241。基板24的邊緣設有連接缺口242。連接缺口242有兩個。兩個連接缺口242對稱分布在基板24的兩側。兩個連接缺口242一一對應地位于兩個斷開部241上。導熱片25和連接缺口242之間斷開。
基板24通過導熱片25支撐在燈殼7的支撐凸臺71上。兩個連接缺口242一一對應地卡接在兩個卡接片72上而將基板14同燈殼7固定在一起。
參見圖2,燈殼7包括燈頭6、連接管1和泡殼3。燈殼內還設有散熱板4。
連接管1包括注塑外管11和金屬內管12。注塑外管11與金屬內管12是分體結構。注塑外管11的一端同泡殼3連接在一起、另一端同燈頭6連接在一起。支撐凸臺71設置在注塑外管11的內周面上。注塑外管11內設有支撐臺階111。注塑外管11設有散熱孔113。金屬內管12穿設在注塑外管11內且周面抵接在一起。金屬內管12設有內翻邊121和外連接環122。內翻邊121通過螺絲123連接在支撐臺階111上而將注塑外管11和金屬內管12固接在一起。外連接環122同注塑外管之間設有避讓間隙112。
泡殼3為玻璃制作而成。
散熱板4為金屬結構。散熱板4設有內連接環41。內連接環41彈性卡接在外連接環122內而將散熱板4和金屬內管12連接在一起。
基板24平置在散熱板4時。
