本實用新型屬于戶外用品領域，具體是涉及一種戶外露營照明燈。

背景技術：

露營燈是一種可以用于給營地照明的并且可以移動的燈具，隨著生活質量的提高，越來越多的人們開始近距離接觸自然，去體驗不同的生活方式，例如：野外聚餐，釣魚，燒烤，登山，露營等各種戶外活動，然而由于野外環境缺少相關的照明設施，當夜晚降臨時，人們的視野就會受限，不利于展開各種活動，因此，露營燈的作用就體現出來了。

我們知道，露營燈作為一種燈具，工作時是需要電源的，傳統的露營燈有干電池式的，這種干電池式的缺點是需要攜帶較多的電池，重量比較大；現在也有可充電式的露營燈，然而，露營燈的燈頭部分一般是固定的，這樣會出現露營燈光線照射不到的角度的情況，使用時會受到一定限制、不太方便；此外充電方式也比較單一，無法充分利用外部電源，如小汽車的電源。

技術實現要素：

本實用新型的目的在于克服現有技術的不足，提供一種燈頭可靈活旋轉的戶外露營燈，并且可以充分利用外部電源，本實用新型解決其技術問題采用的技術方案為：

一種戶外露營照明燈，包括伸縮桿1、EVA手柄套2、電源控制PCB主板10以及LED燈板8，還包括設于伸縮桿1內部的彈弓線5，所述LED燈板8通過彈弓線5與電源控制PCB主板10電連接，在伸縮桿1的頂端固設有轉軸12，LED燈板8可轉動的安裝在伸縮桿1上。

本實用新型進一步的技術方案還包括：

所述LED燈板8的外側設有LED燈面殼7，LED燈板8的內側設有LED燈罩3，所述LED燈板8與轉軸12之間通過固定螺栓6緊固。

所述LED燈板8為鋁基板，在LED燈板8上安裝有84顆LED燈珠。

所述電源控制PCB主板10置于電源板面殼9和電源板底殼4之間，所述電源板底殼4固定在伸縮桿1上，電源板面殼9上設有按鍵11。

與現有技術相比，本實用新型的有益技術效果為：1）可以靈活、方便的實現LED燈板的轉動，大大提高了露營燈的光線照射范圍；2）供電方便，兼容5V-2A、9V-1.5A、12V-1A的移動電源供電，同時兼容小汽車的電瓶供電；3）露營燈亮度可調，分為低亮、中亮以及高亮三檔，并帶有SOS國際求救信號；4）可自由收縮、體積小、方便攜帶、運輸。

附圖說明

圖1為本實用新型的分解結構示意圖；

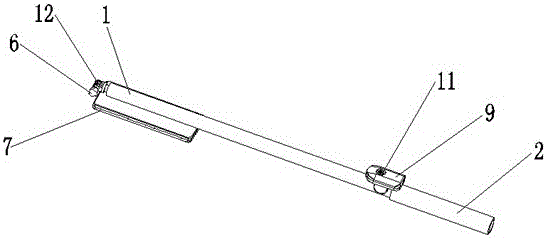

圖2為本實用新型的立體結構示意圖；

其中，1、伸縮桿 2、EVA手柄套 3、LED燈罩

4、電源板底殼 5、彈弓線 6、固定螺栓 7、LED燈面殼

8、LED燈板 9、電源板面殼 10、電源控制PCB主板

11、按鍵 12、轉軸。

具體實施方式

下面將結合附圖，進一步詳細說明本實用新型的具體實施方式。

請參閱圖1、圖2，本實用新型一種戶外露營照明燈，包括伸縮桿1、EVA手柄套2、電源控制PCB主板10以及LED燈板8，還包括設于伸縮桿1內部的彈弓線5，LED燈板8通過彈弓線5與電源控制PCB主板10電連接，在伸縮桿1的頂端固設有轉軸12，LED燈板8可轉動的安裝在伸縮桿1上。

彈弓線5是可以伸縮的，用于將LED燈板8和電源控制PCB主板10連通，電源控制PCB主板10對LED燈板8進行控制；伸縮桿1也是可以伸縮的，彈弓線5可以隨著伸縮桿1長度的變化而伸長或者縮短；作為優選，伸縮桿1共有5節，可以根據實際需要的高度進行調節，伸縮桿1收起后最短0.7m，伸開后最長達2.6m，體積小、方便攜帶、運輸。

為了更好的保護LED燈板8，在LED燈板8的外側設有LED燈面殼7，在LED燈板8的內側設有LED燈罩3，安裝時，LED燈板8安裝在LED燈面殼7和LED燈罩3之間，LED燈罩3靠近伸縮桿1；本實用新型中，LED燈板8是可轉動的安裝在伸縮桿1上的，LED燈面殼7上設有與轉軸12配合的通孔，LED燈板8與轉軸12之間通過固定螺栓6緊固，當需要調節LED燈板8的照射范圍時，松開固定螺栓6，隨后再調整到一定位置緊固即可，這樣大大提高了露營燈的光線照射范圍，作為優選，LED燈板8為鋁基板，在LED燈板8上安裝84顆LED燈珠，可有效的滿足對光照亮度的需求。

本實用新型中，電源控制PCB主板10是置于電源板面殼9和電源板底殼4之間的，其中，電源板底殼4固定在伸縮桿1上，電源板面殼9上設有按鍵11，本實用新型露營燈可以支持DC 5V，9V-20V電壓使用，在電源板底殼4上開設有兩個輸入端，其中5V是MICRO USB輸入端，9-20V是5.5DC插座輸入端，使用時，將電線插入需要供電的插座接口，另一端插入供電電源即可；可以兼容5V-2A、9V-1.5A、12V-1A 的移動電源供電，同時也兼容小汽車的電瓶供電，將小汽車的電瓶輸出端接入電源板底殼4上對應的輸入端，實現了利用小汽車給露營燈供電的目的，更加方便。

本實用新型的露營燈共有四種模式的燈光選擇，首先，打開控制板開關，按下按鍵11后，LED燈啟動，電源控制PCB主板10對LED燈板8進行控制：按一下低亮，再次按下中亮，按第三下高亮，按第四下為SOS爆閃求救模式，五下關閉，依次循環。

伸縮桿1進行調節時，若需要伸長，則向右旋轉松開，從最小那節開始拉開到合適高度時，向左旋轉固定；若需要縮短收起時，則從最大那節開始收，最終旋轉固定。伸縮桿1可采用全鋁合金，然后在表面進行噴砂氧化工藝處理，外形更加美觀，實用。

本實用新型可廣泛應用于野外聚餐，釣魚，燒烤，登山，露營等各種戶外活動。
