本實用新型涉及一種LED筒燈的結構，屬于LED半導體照明技術領域。

背景技術：

火開始了人類照明領域的第一次革命，愛迪生實用新型的白熾燈被公認為第二次照明領域的革命，而被稱之為大功率LED的發光二極管照明，無疑將引領人類照明領域第三次革命。LED是冷光源，對環境沒有任何污染，與白熾燈、熒光燈相比，節電效率可以達到90％以上，其節能效益十分可觀。LED是一種綠色光源，它既能提供令人舒適的光照空間，又能很好地滿足人的生理健康需求，是保護視力并且環保的健康光源。

LED光源雖有以上優點，但散熱是影響其性能的一個重要方面，如果LED不能很好散熱，它的壽命也會受影響。

目前LED燈具照明行產生時間不長，設計燈具結構主要考慮的就是如何能更好的解決LED的散熱問題，LED燈具主要由LED光源、散熱結構、驅動器、透鏡(或反光杯)組成。

現有的LED燈具也考慮到LED的散熱問題，把芯片上的溫度導到鋁基板(普通雙面敷銅板(FR4)、鋁合金基敷銅板(MCPCB)、柔性薄膜PCB用膠粘在鋁合金板上的PCB)上，更好點的結構是為了增大散熱面積，再加個散熱面積較大的鋁型材與鋁基板連接在一起進行二次導熱，以達到降低LED的PN結溫度的效果。但現有的所有LED天花燈基本上都有個共同特點，就是LED光源、散熱結構、驅動器、透鏡(或反光杯)組成，三者存在同一腔體，或兩個腔體內，其共同存在的缺點是：有可能在點亮LED后解決散熱問題，但長時間點亮后，LED釋放出來的熱量會對驅動電器產生影響，使電路工作狀態不穩定，電流輸出波動比較大，工作電流不穩定，從而嚴重影響LED光源的使用壽命。

另一方面就是LED光源本身所帶有發光角度，導致LED燈具所照射發光集中點比較單一，從而使LED燈具得不到廣泛的應用。

技術實現要素：

本實用新型的目的在于提供一種LED筒燈的結構，能夠改善現有技術存在的 問題，實現三腔體設計，并實現對發光照射范圍進行360度改變，結構合理簡單，整體性好，生產制造、加工組裝便捷。

本實用新型通過以下技術方案實現：

一種LED筒燈的結構，包括電源盒、光源組件及設置在光源組件上方的散熱器，在所述的散熱器下部設置有燈杯，在所述的燈杯下部外側設置有壓環，在所述的壓環上方設置有支架，所述的支架上端位于所述的散熱器上方，所述的電源盒位于所述的支架上端中部；

在所述的壓環下部設置有面環，在所述的面環上部設置有旋轉環，所述的旋轉環位于所述的壓環內側，在所述的燈杯下端套裝有燈罩壓環，所述的燈罩壓環的外側端面呈球面且其球面直徑大于所述的面環和壓環的內徑。

進一步地，為更好地實現本實用新型，在所述的光源組件下部設置有反光杯，所述的反光杯上端位于所述的散熱器內側，其下端位于所述的燈罩壓環內側。

進一步地，為更好地實現本實用新型，在所述的燈罩壓環內側設置有燈罩。

進一步地，為更好地實現本實用新型，在所述的燈罩壓環內側設置有凸臺，所述的燈罩卡接在所述的凸臺上，所述的反光杯下端壓合在所述的燈罩上端面上。

進一步地，為更好地實現本實用新型，在所述的支架上設置有安裝支架。

進一步地，為更好地實現本實用新型，所述的安裝支架為分別位于所述的支架外側的2個。

進一步地，為更好地實現本實用新型，所述的安裝支架分別通過螺栓固定連接在所述的支架上。

進一步地，為更好地實現本實用新型，所述的燈杯為鋁制成。

進一步地，為更好地實現本實用新型，所述的散熱器的散熱筋為發黑處理的鋁制成。

本實用新型與現有技術相比，具有以下有益效果：

(1)本實用新型通過采用支架將電源盒結構與散熱器結構分隔開來，能夠使散熱器結構與電源盒之間形成散熱腔體，方便結構散熱；

(2)本實用新型通過采用外表面呈球體結構的燈罩壓環，將其固定在面環和壓環之間，能夠?qū)崿F(xiàn)對內部光源組件的轉動，實現光源組件角度的調節。

附圖說明

為了更清楚地說明本實用新型實施例的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，應當理解，以下附圖僅示出了本實用新型的某些實施例，因此不應被看作是對范圍的限定，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他相關的附圖。

圖1是本實用新型應用COB燈珠筒燈結構示意圖；

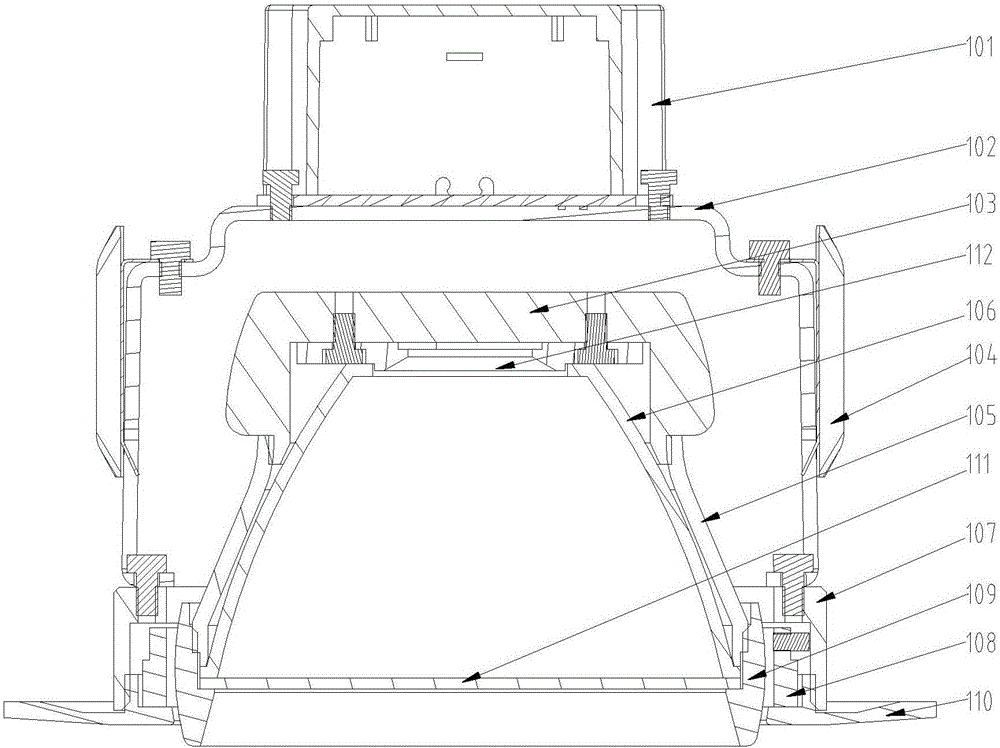

圖2是本實用新型應用于COB燈珠筒燈的結構截面示意圖；

圖3是本實用新型應用于COB燈珠筒燈的結構立體結構示意圖；

圖4是本實用新型應用于COB燈珠筒燈的結構三腔體分布截面示意圖；

圖5是本實用新型應用于COB燈珠筒燈的旋轉調角度主視圖；

圖6是本實用新型應用于COB燈珠筒燈的旋轉調角度左視圖。

圖中：101.電源盒，102.支架，103.散熱器，104.安裝支架，105.燈杯，106.反光杯，107.壓環，108.旋轉環，109.燈罩壓環，110.面環，111.燈罩，112.光源組件，113.電器腔，114.散熱腔，115.光源腔。

具體實施方式

下面結合具體實施例對本實用新型進行進一步詳細介紹，但本實用新型的實施方式不限于此。

如圖1-6所示，一種LED筒燈的結構，包括電源盒101、光源組件112及設置在光源組件112上方的散熱器103，在所述的散熱器103下部設置有燈杯105，在所述的燈杯105下部外側設置有壓環107，在所述的壓環107上方設置有支架102，所述的支架102上端位于所述的散熱器103上方，所述的電源盒101位于所述的支架102上端中部；

在所述的壓環107下部設置有面環110，在所述的面環110上部設置有旋轉環108，所述的旋轉環108位于所述的壓環107內側，在所述的燈杯105下端套裝有燈罩壓環109，所述的燈罩壓環109的外側端面呈球面且其球面直徑大于所述的面環110和壓環107的內徑。

本實用新型中，電源盒101部分形成電器腔113，燈杯105內側形成光源腔115，散熱器103與電源盒101之間存在空隙形成散熱腔114，本實用新型為了解決散熱問題，采用較為科學合理的三腔體結構，即把LED光源部分、散熱部分 以及電器驅動三部分分別放在三個不同的腔體里，既能解決LED的散熱問題，又能保持驅動電路工作的穩定性。

在結構方面，本實用新型解決了現有的LED筒燈照射范圍單一的缺陷，面環110，旋轉環108、燈罩壓環109以及壓環107組合成一個可調角度360度旋轉結構，使整個燈具照射區域無死角，此結構設計克服了市場上筒燈照射范圍狹小，不能制定局部照明的缺陷。

本實用新型在電路驅動控制部分可以采用可控硅調光控制系統，一般LED筒燈調光控制存在頻閃，而此LED筒燈不存在頻閃，光輸出穩定，使用壽命更長.符合綠色照明范疇。

實施例1：

優選地，本實施例為使用COB燈珠筒燈，本實施例中，在所述的光源組件112下部設置有反光杯106，所述的反光杯106上端位于所述的散熱器103內側，其下端位于所述的燈罩壓環109內側。本實施例中，優選地，在所述的燈罩壓環109內側設置有燈罩111。

旋轉環108通過面環110和壓環107兩者螺紋連接在一起，反光杯106、燈罩111裝在反光杯106適當?shù)奈恢茫琇ED光源組件112通過保護套固定在散熱器103上，散熱器103通過螺紋與燈杯105連接在一起，支架102用螺釘固定在壓環107上面，電源驅動組件101裝在由電器盒，電器盒通過螺釘固定在支架102上。

為了方便安裝，本實施例中，優選地，在所述的燈罩壓環109內側設置有凸臺，所述的燈罩111卡接在所述的凸臺上，所述的反光杯106下端壓合在所述的燈罩111上端面上。

通過采用凸臺結構安裝反光杯106，并通過將其下端壓合在燈罩111上端面上，能夠使反光杯106下端將燈罩111固定在凸臺內，使反光杯得以固定，同時，使燈罩111不會發生相對移動。

實施例2：

為了方便整體結構的安裝，本實施例中，優選地，在所述的支架102上設置有安裝支架104。

為了能夠使安裝支架104結構更加穩定，本實施例中，所述的安裝支架104 為分別位于所述的支架102外側的2個，同時，優選地，所述的安裝支架104分別通過螺栓固定連接在所述的支架102上。

本實用新型LED燈具通過安裝支架安裝在安裝孔內，可以根據需要任意一個方向進行360度調角度。可以通過安裝支架104將本實用新型安裝在指定位置，由于采用兩側均設置安裝支架104結構，能夠使安裝之后整體結構更加穩定，同時，有助于保持本實用新型整體結構的平衡，有助于后期調節光源組件112的角度。

實施例3：

為了延長本實用新型的使用壽命，本實施例中，優選地，所述的燈杯105選擇鋁制成。選用鋁制成燈杯，能夠利用鋁具有較好的機械強度和剛度的特點，保證其與散熱器緊密結合，不但工藝簡單，而且在散熱面積上大大的增強了熱傳導的面具，從而使整個燈具的散熱得到更好的發揮。

為了增加熱傳導和熱擴散的效率及速度，本實施例中，優選地，所述的散熱器103的散熱筋為發黑處理的鋁制成。

本實施例中，可以在內燈圈設置防眩光結構，能減少對眼睛的傷害，呼應現代社會綠色健康主題。

以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
