本實用新型涉及一種可旋轉的筒燈。

背景技術：

目前，筒燈的運用越來越廣泛，越來越受到人們的喜歡，發明人發現現有技術中的筒燈具有以下缺點：燈杯固定不可旋轉，裝配不夠合理，散熱性能較差。

技術實現要素：

本實用新型所要解決的技術問題在于提供一種可旋轉的筒燈。

本實用新型提供一種可旋轉的筒燈，包括燈杯和面蓋，所述面蓋上具有筒體，所述燈杯下端部套設于所述筒體內。

進一步地，在所述筒體上對稱設有扭簧，所述扭簧上安裝有彈片。

進一步地，在所述燈杯內從上到下依次設置有PCB板、鋁杯、鋁基板、透鏡及透鏡壓蓋，所述鋁杯呈U型，所述鋁基板設置于所述鋁杯的下方，所述鋁基板下表面安裝有燈體，所述透鏡安裝于所述所述鋁基板的下方。

進一步地，所述鋁杯與所述燈杯一體成型。

進一步地，所述透鏡與所述透鏡壓蓋卡扣固定連接。

進一步地，所述燈杯上固定連接有電源盒，所述電源盒內設有驅動電源。

采用本實用新型提供的可旋轉的筒燈，結構緊湊，利于裝配，還可以達到以下技術效果：一、采用燈杯套設于面蓋上具有的筒體內，燈杯可以自由旋轉，調整角度；二、采用燈杯內置的U型鋁杯用于燈體散熱，結構簡潔，易于制造，并且U型具有較大的面積，能夠達到良好的散熱效果；三、驅動電源內置于電源盒，電源盒與燈杯固定連接，安全有保障。

附圖說明

此處所說明的附圖用來提供對本實用新型的進一步理解，構成本申請的一部分，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

圖1示意性示意出本實用新型實施例提供的可旋轉的筒燈的爆炸圖；

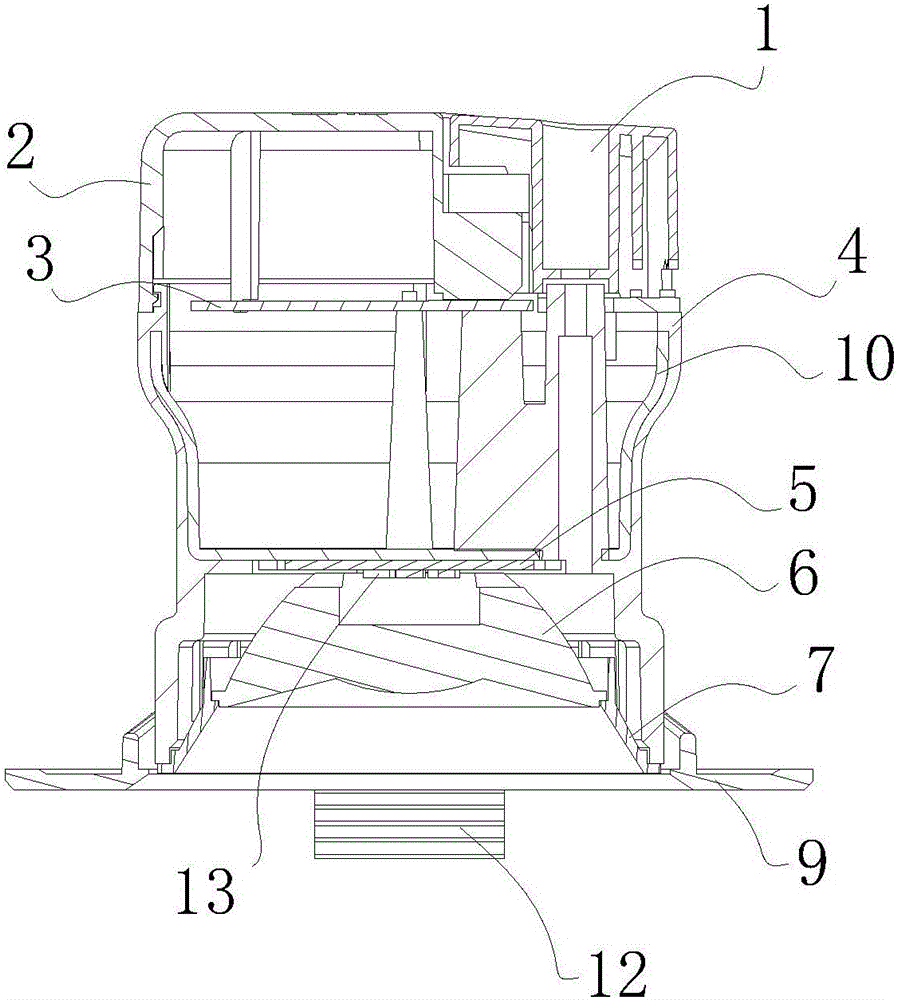

圖2示意性示意出本實用新型實施例提供的可旋轉的筒燈的剖視圖；

圖3示意性示意出本實用新型實施例提供的可旋轉的筒燈的正視圖；

圖4示意性示意出本實用新型實施例提供的可旋轉的筒燈的側視圖。

具體實施方式

下面將參考附圖并結合實施例，來詳細說明本實用新型。

參照附圖，本實用新型實施例提供一種可旋轉的筒燈，包括燈杯4和面蓋9，面蓋9上具有筒體11，燈杯4下端部套設于筒體11內。在筒體11上對稱設有扭簧8，扭簧8上安裝有彈片12。

在燈杯4內從上到下依次設置有PCB板3、鋁杯10、鋁基板5、透鏡6及透鏡壓蓋7，鋁杯10呈U型，鋁杯10與燈杯4一體成型，鋁基板5設置于鋁杯10的下方，鋁基板5下表面安裝有燈體，透鏡6安裝于所述鋁基板5的下方，透鏡6與透鏡壓蓋7卡扣固定連接。

燈杯4上卡扣固定連接有電源盒2，電源盒2內設有驅動電源，電源盒2上安裝有壓線蓋1。

本實用新型實施例提供的可旋轉的筒燈，結構緊湊，利于裝配，還可以達到以下技術效果：一、采用燈杯4套設于面蓋9上具有的筒體11內，燈杯4可以自由旋轉，調整角度；二、采用燈杯4內置的U型鋁杯10用于燈體散熱，結構簡潔，易于制造，并且U型具有較大的面積，能夠達到良好的散熱效果；三、驅動電源內置于電源盒2，電源盒2與燈杯4固定連接，安全有保障。

以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
